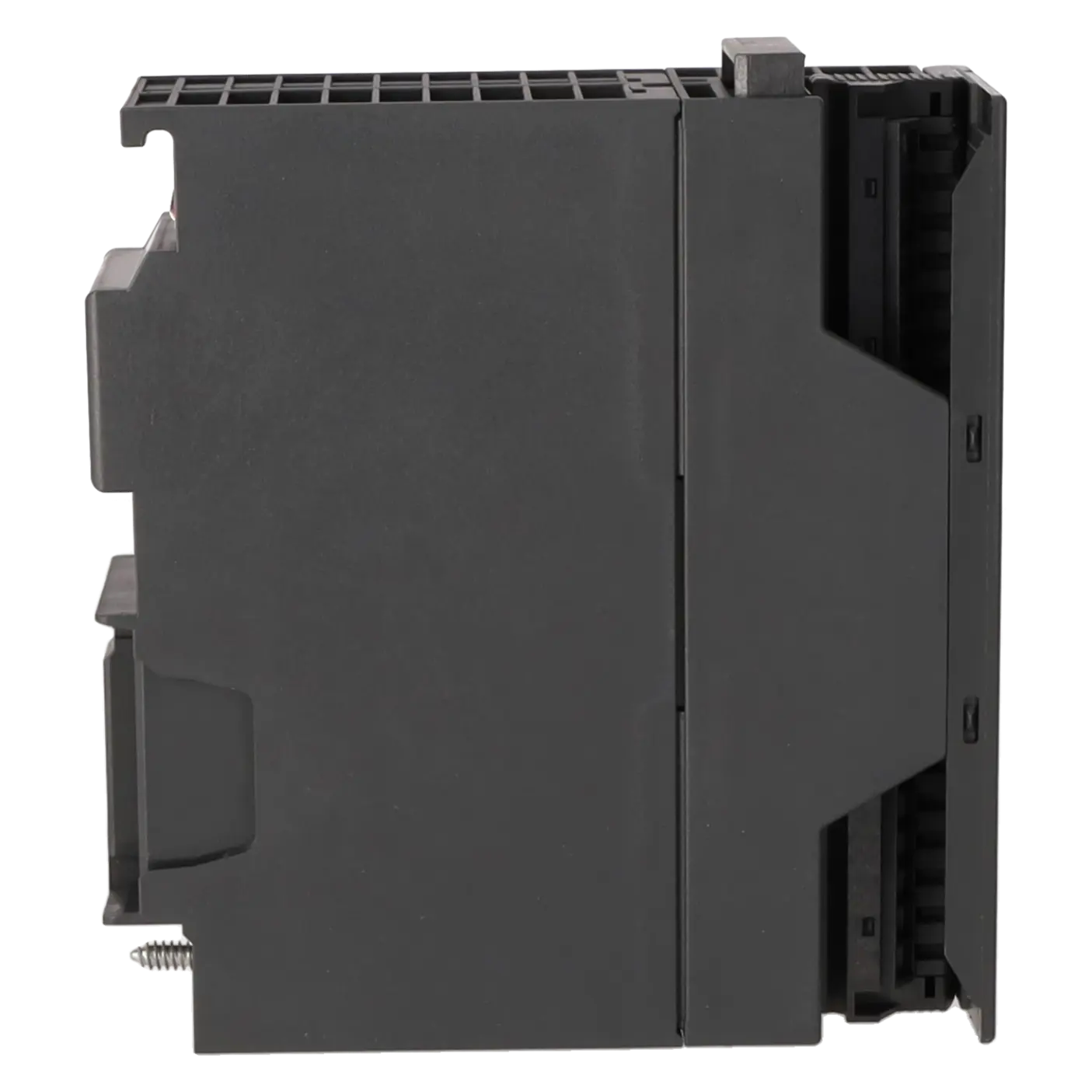

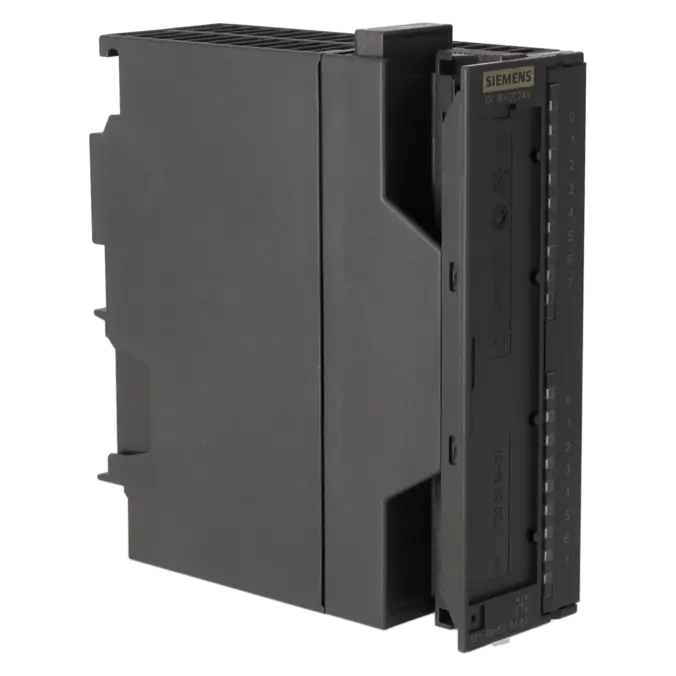

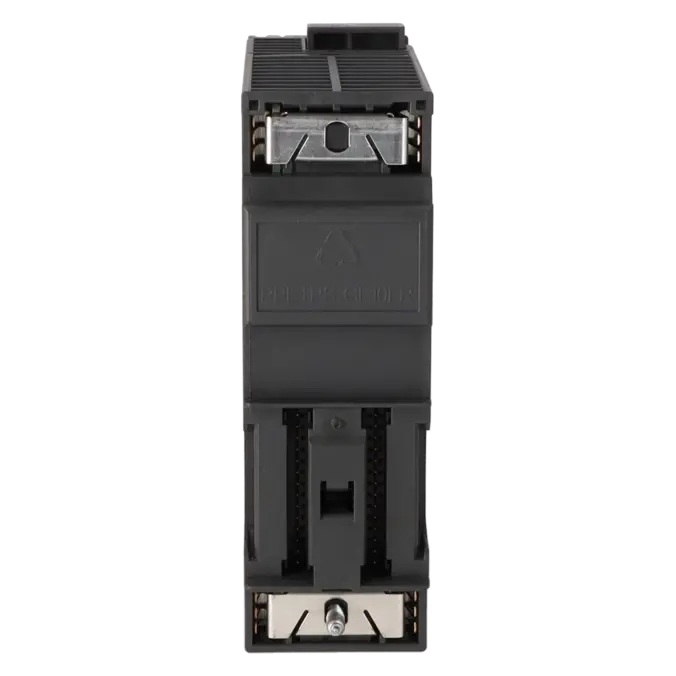

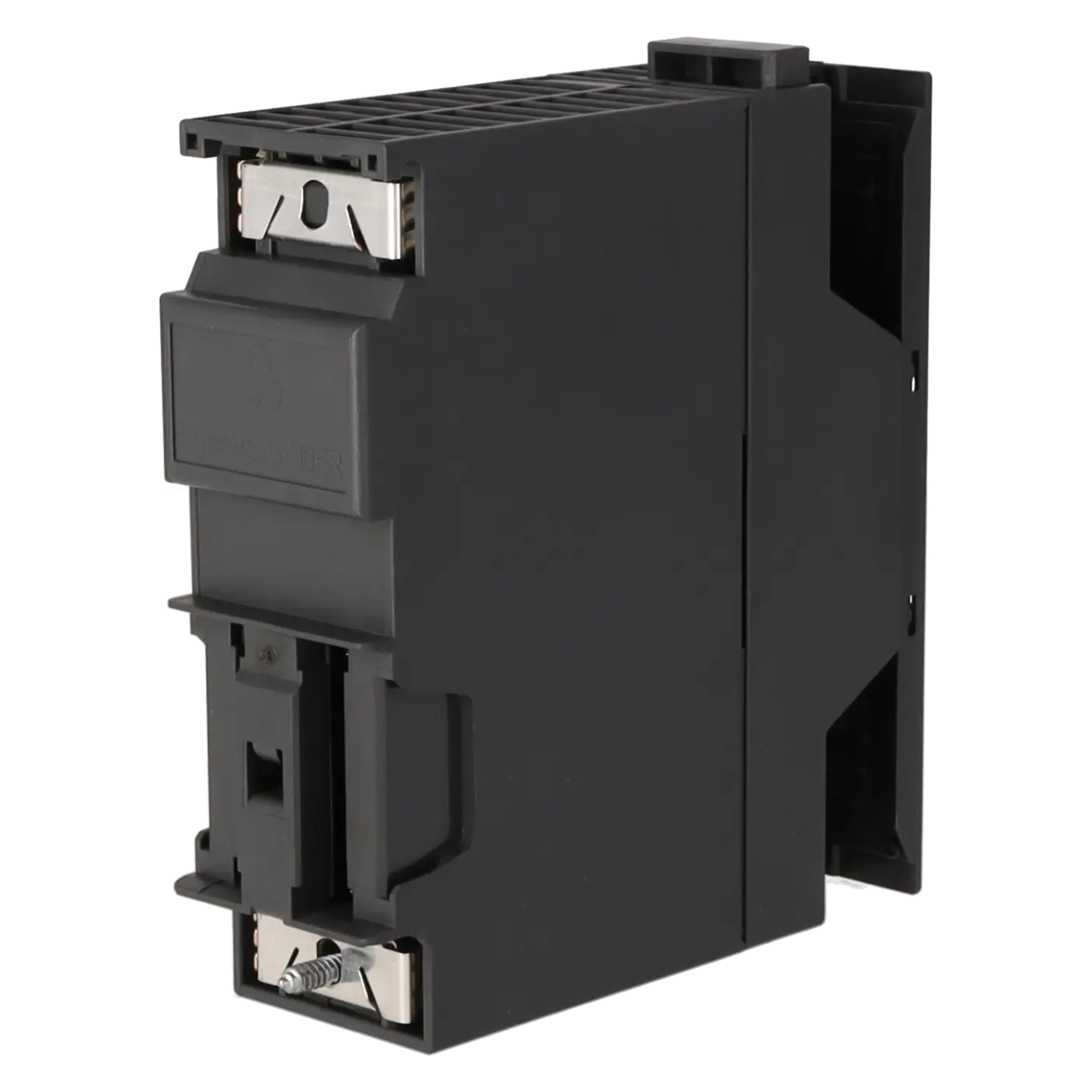

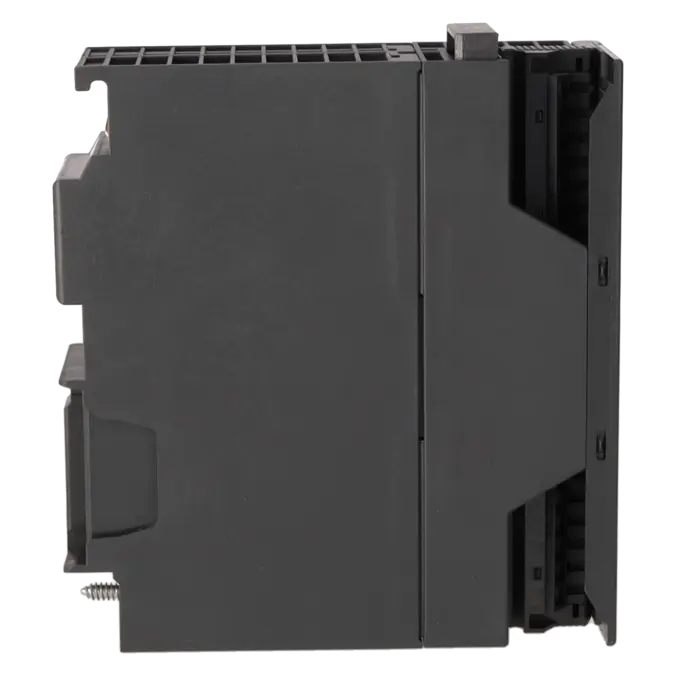

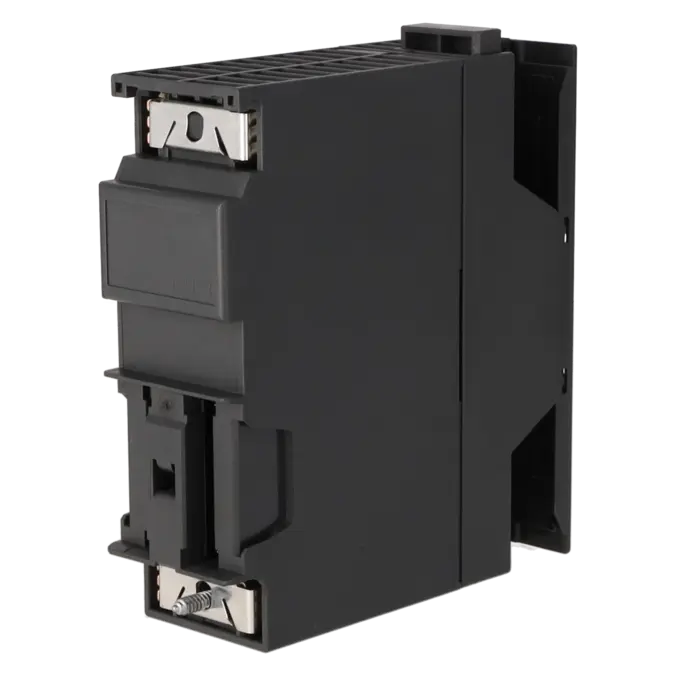

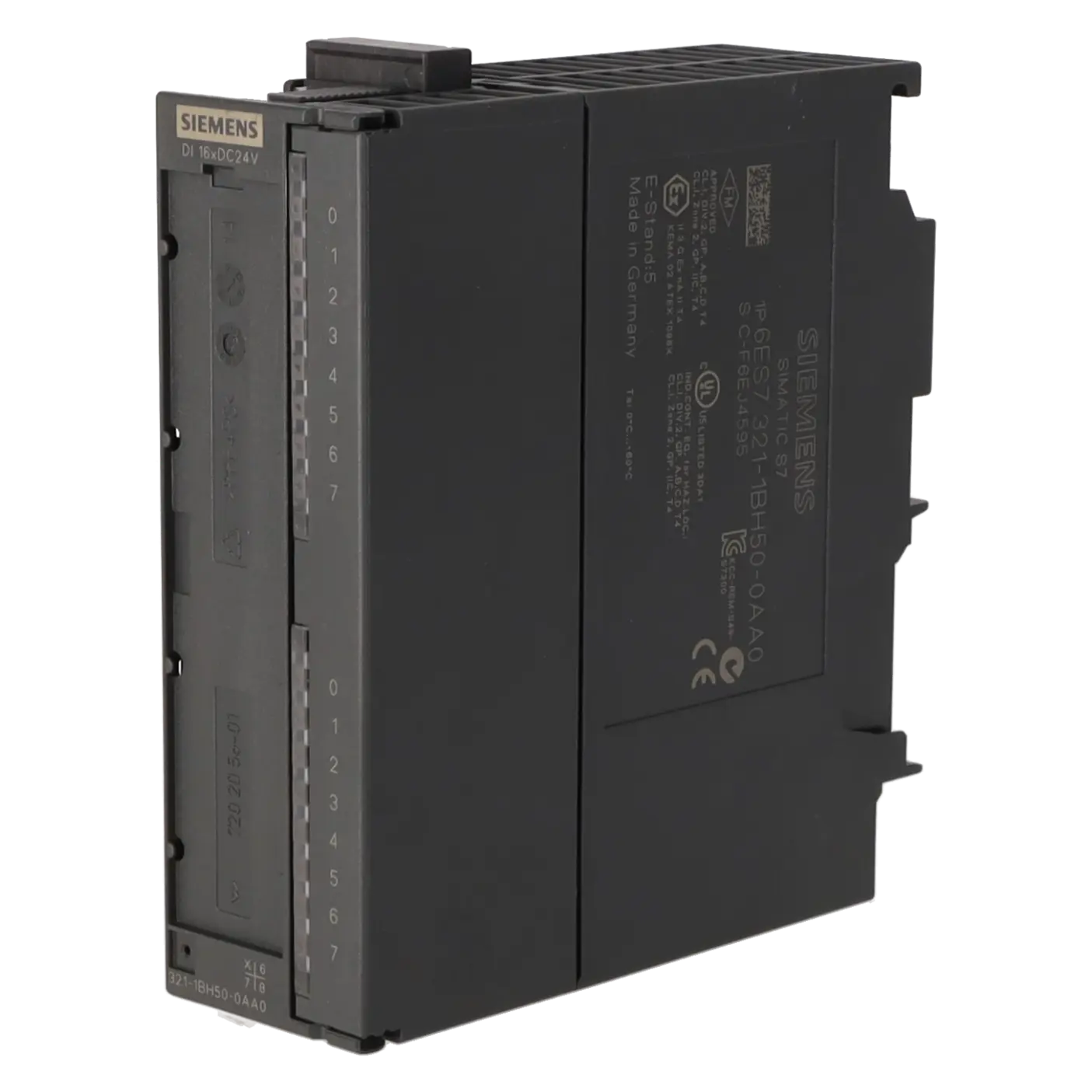

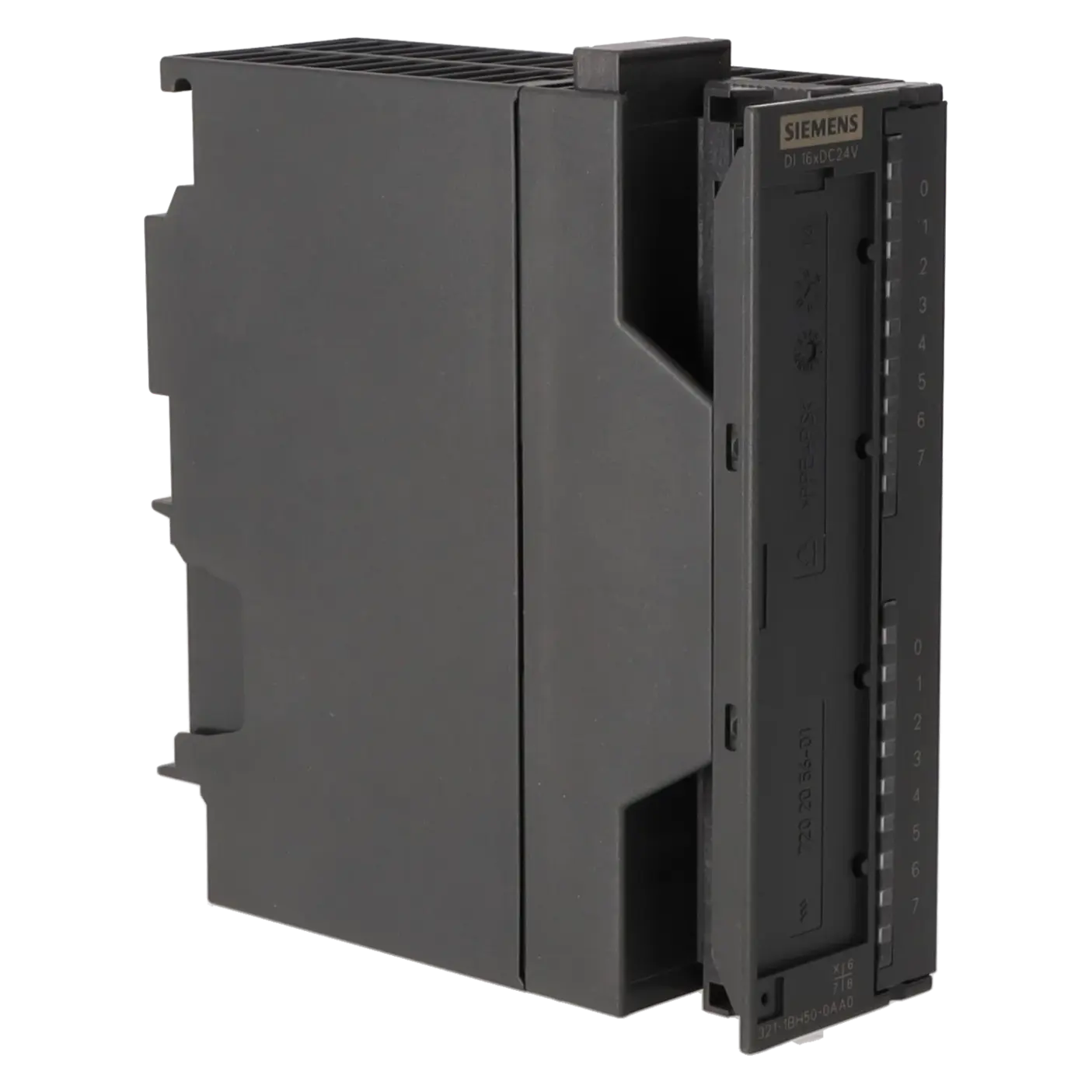

SIEMENS 6ES7321-1BH50-0AA0

Was ist 6ES7321-1BH50-0AA0 und wo wird es eingesetzt

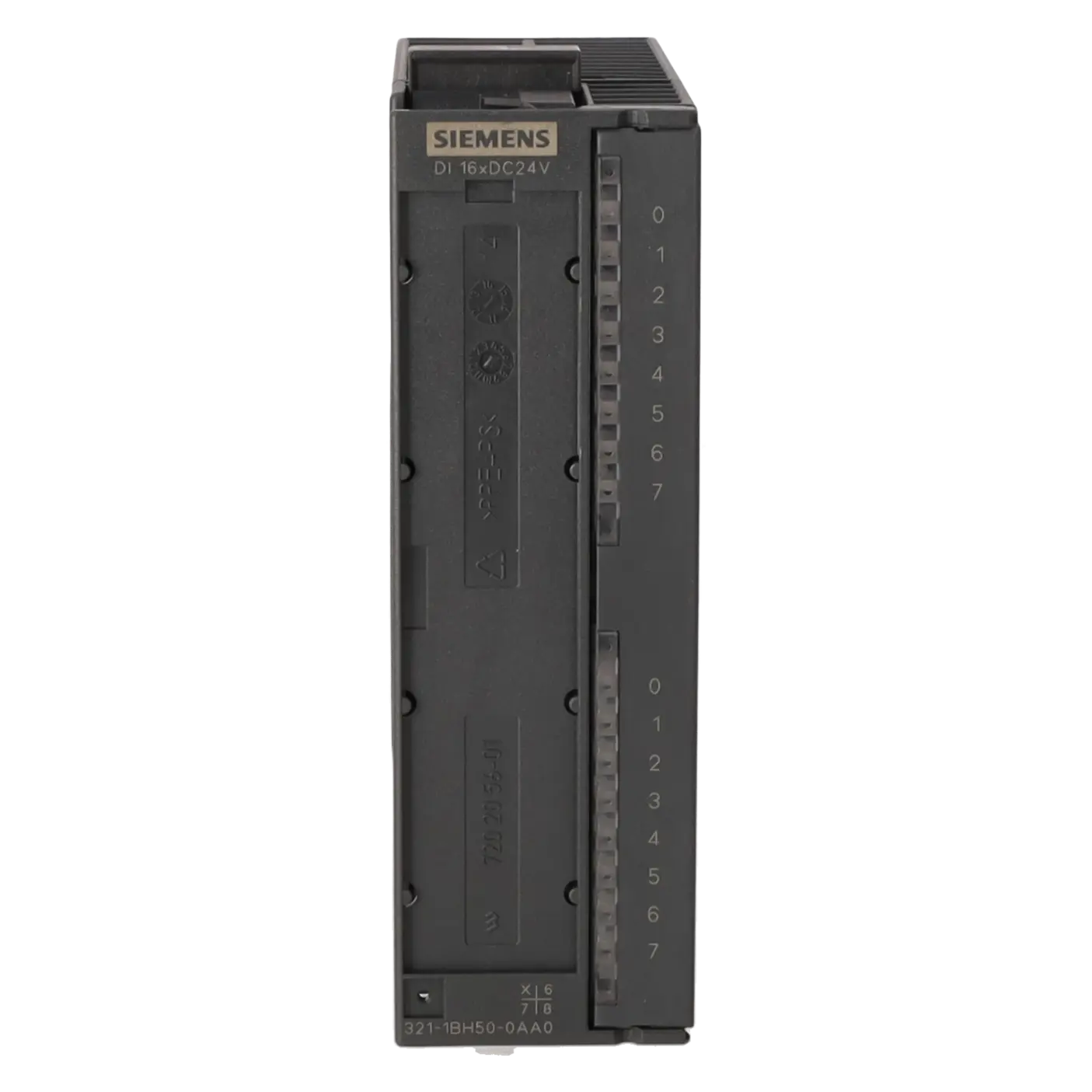

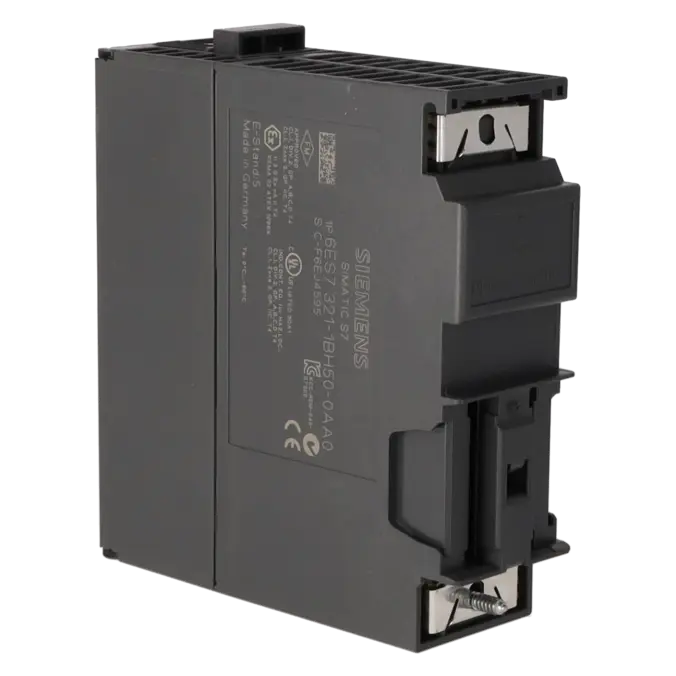

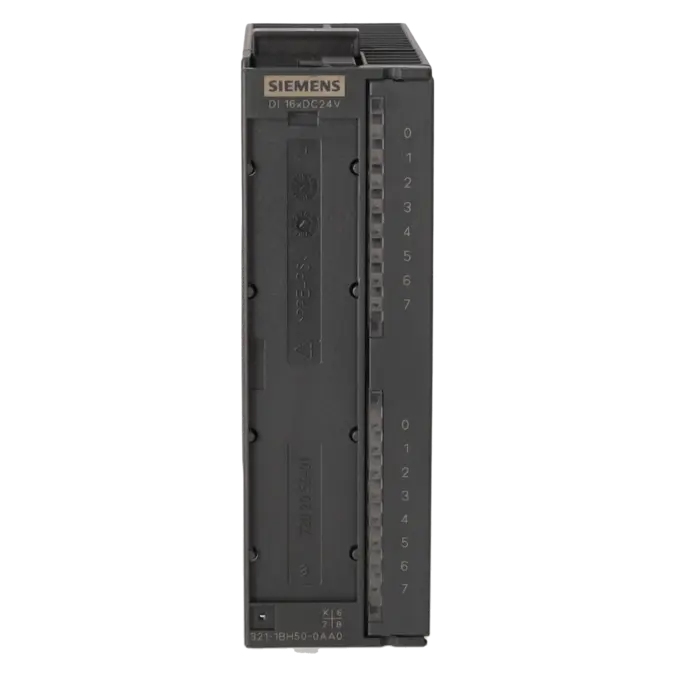

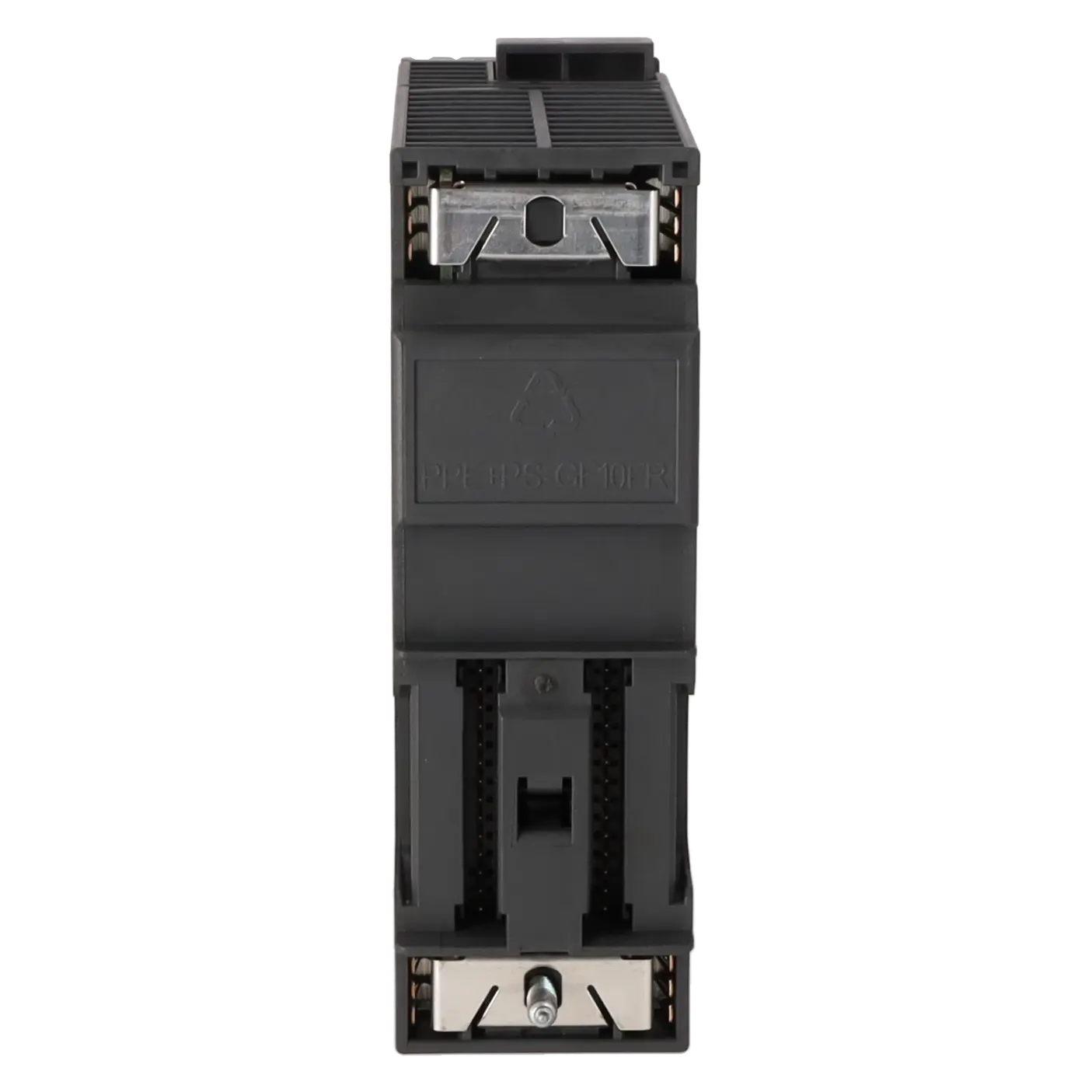

6ES7321-1BH50-0AA0 ist eine Siemens SIMATIC S7-300 Digitaleingabebaugruppe SM 321 für industrielle Steuerungsanlagen. Die Baugruppe verarbeitet digitale Feldsignale und stellt sie der SPS zur Weiterverarbeitung zur Verfügung. Sie wird typischerweise eingesetzt, wenn Schalter, Sensoren oder Näherungsschalter in bestehende S7-300-Umgebungen eingebunden werden sollen. Die Ausführung ist als 16-kanalige Digitaleingabe für 24 V DC mit M-lesender Signalverarbeitung ausgelegt und nutzt einen 20-poligen Frontstecker. Für Instandhaltung und Einkauf ist die exakte Artikelnummer besonders wichtig, weil Varianten der SM-321-Baureihe unterschiedliche Signalarten, Anschlussbilder und Projektierungsanforderungen haben können.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Baugruppe 6ES7321-1BH50-0AA0 stellt 16 digitale Eingänge zur Verfügung und arbeitet mit einer Nennspannung von 24 V DC. Der zulässige Bereich der Lastspannung liegt bei 20,4 bis 28,8 V DC. Das ist für die Fehlersuche wichtig, weil Eingangssignale außerhalb des passenden Spannungsbereichs zu nicht erkannten oder dauerhaft anstehenden Signalzuständen führen können. Die Baugruppe besitzt grüne Statusanzeigen für die digitalen Eingänge, jedoch keine eigene Diagnosefunktion, keinen Diagnosealarm und keinen Hardware-Interrupt. Die Potenzialtrennung zwischen Eingängen und Rückwandbus erfolgt über Optokoppler; zwischen den einzelnen Kanälen besteht keine separate Kanaltrennung. Für Austausch und Verdrahtung ist der 20-polige Frontstecker ein zentraler Prüfpunkt.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Der Produktstatus von 6ES7321-1BH50-0AA0 ist für Betreiber bestehender SIMATIC-S7-300-Anlagen besonders relevant. Die Baugruppe wird als Ersatzteil geführt und der Life-Cycle-Status ist PM410 Product cancellation mit Produktstreichung seit dem 01.10.2025. Damit rücken Obsoleszenz, Ersatzteilstrategie und Reparaturfähigkeit stärker in den Vordergrund. Für den laufenden Anlagenbetrieb bedeutet das, dass kurzfristige Beschaffung, geprüfte Austauschbaugruppen, Reparatur und Bevorratung frühzeitig bewertet werden sollten. Ein Ersatz oder eine Migration darf nicht allein über eine ähnliche Bezeichnung entschieden werden, sondern muss mit vorhandener Projektierung, Signalart, Verdrahtung, Frontstecker und Anlagenfreigabe abgeglichen werden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Für 6ES7321-1BH50-0AA0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die vorhandene Baugruppe weiter in der bestehenden S7-300-Anlage genutzt werden soll und ein ungeplanter Umbau vermieden werden muss. Austauschgeräte können Stillstandszeiten reduzieren, wenn die Anlage kurzfristig wieder anlaufen soll. Bei abgekündigten Baugruppen hilft eine strukturierte Bevorratung, kritische Ersatzteile planbarer zu sichern. Life Cycle Management unterstützt Betreiber dabei, Obsoleszenzrisiken, Reparaturfähigkeit und Beschaffungswege über den verbleibenden Anlagenlebenszyklus zu bewerten. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Kann 6ES7321-1BH50-0AA0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiter in der bestehenden S7-300-Anlage genutzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Fehlerursache wird eingegrenzt und die Instandsetzung kann bis auf Bauteilebene erfolgen. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Reparatur folgt eine Funktionsprüfung im hauseigenen Testzentrum; Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur und Ersatzteilbeschaffung.

Was tun, wenn 6ES7321-1BH50-0AA0 nicht mehr regulär beschaffbar ist?

Bei eingeschränkter Beschaffbarkeit sollte zuerst geprüft werden, ob Reparatur, Austauschgerät oder geprüfte Ersatzteilbeschaffung den Anlagenbetrieb absichern können. Für abgekündigte S7-300-Baugruppen ist eine reine Ad-hoc-Beschaffung oft riskanter als eine geplante Ersatzteilstrategie. Sinnvoll ist ein Abgleich von kritischen Anlagenpositionen, vorhandenen Reserveteilen, Defekthistorie und Wiederbeschaffungsrisiko. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Gibt es einen Nachfolger für 6ES7321-1BH50-0AA0?

Ein Ersatz sollte nicht allein über eine ähnliche Artikelnummer oder eine neuere SIMATIC-Baureihe festgelegt werden. Entscheidend sind Signalart, Eingangslogik, Projektierung, Frontstecker, Verdrahtung und Anlagenfreigabe. Bei einer Migration auf eine andere Steuerungsgeneration können zusätzliche Änderungen an Hardware, Programm, Dokumentation und Inbetriebnahme erforderlich werden. Wenn ein direkter 1:1-Ersatz nicht belastbar bestätigt ist, sind Reparatur, Austausch oder Bevorratung oft die sichereren Wege für den Weiterbetrieb.

Ist 6ES7321-1BH50-0AA0 mit bestehenden SIMATIC S7-300 Anlagen kompatibel?

Die Baugruppe ist für den Einsatz innerhalb der SIMATIC S7-300 vorgesehen, dennoch muss die konkrete Kompatibilität immer an der vorhandenen Anlage geprüft werden. Relevant sind Steckplatz, Baugruppenträger, Hardwarekonfiguration, Adressierung, Frontstecker und die tatsächliche Sensorverdrahtung. Besonders bei Austauschfällen sollte die vollständige Artikelnummer abgeglichen werden, weil abweichende SM-321-Varianten andere technische Eigenschaften haben können. Eine dokumentierte Funktionsprüfung reduziert das Risiko, dass der Fehler nach dem Austausch weiterhin besteht.

Wann ist ein Austauschgerät für 6ES7321-1BH50-0AA0 sinnvoller als Reparatur?

Ein Austauschgerät ist besonders sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss und die Wartezeit auf eine Reparatur den Stillstand verlängern würde. Eine Reparatur ist dagegen oft wirtschaftlich interessant, wenn die vorhandene Baugruppe erhalten bleiben soll oder wiederkehrende Fehler gezielt aufgearbeitet werden müssen. Die Entscheidung hängt von Stillstandsrisiko, Fehlerbild, Anlagenkritikalität und Ersatzteilstrategie ab. In vielen Fällen kann ein Austausch die Sofortmaßnahme sein, während die defekte Baugruppe anschließend zur Reparatur aufgearbeitet und als Reserve genutzt wird.

Woran lässt sich erkennen, ob der Fehler an der Baugruppe oder an der Verdrahtung liegt?

Eine erste Eingrenzung ist über Statusanzeigen, Spannungsmessung, Signalzustand und SPS-Programmansicht möglich. Wenn das Feldsignal elektrisch korrekt anliegt, die Baugruppe den Zustand aber nicht sauber an die Steuerung übergibt, rückt die Elektronik der Eingabebaugruppe stärker in den Fokus. Wenn das Signal bereits am Frontstecker instabil oder falsch ist, liegen Sensorik, Leitung, Klemme oder Bezugspotenzial näher. Eine systematische Prüfung verhindert, dass eine intakte Baugruppe unnötig ersetzt wird.

Kann 6ES7321-1BH50-0AA0 in eine Bevorratungsstrategie aufgenommen werden?

Ja, bei kritischen S7-300-Anlagen kann die Baugruppe in eine Ersatzteil- und Bevorratungsstrategie aufgenommen werden. Besonders bei abgekündigten Komponenten ist es sinnvoll, den tatsächlichen Bedarf je Anlage, die Ausfallkritikalität und die Wiederbeschaffungsrisiken zu bewerten. Life Cycle Management kann dabei helfen, Baugruppenbestände, Reparaturfähigkeit und Austauschoptionen strukturiert zu planen. Dadurch lassen sich ungeplante Stillstände besser absichern, ohne vorschnell eine vollständige Migration anzustoßen.
