SIEMENS 6ES7321-1BH10-0AA0

Was ist 6ES7321-1BH10-0AA0 und wo wird es eingesetzt

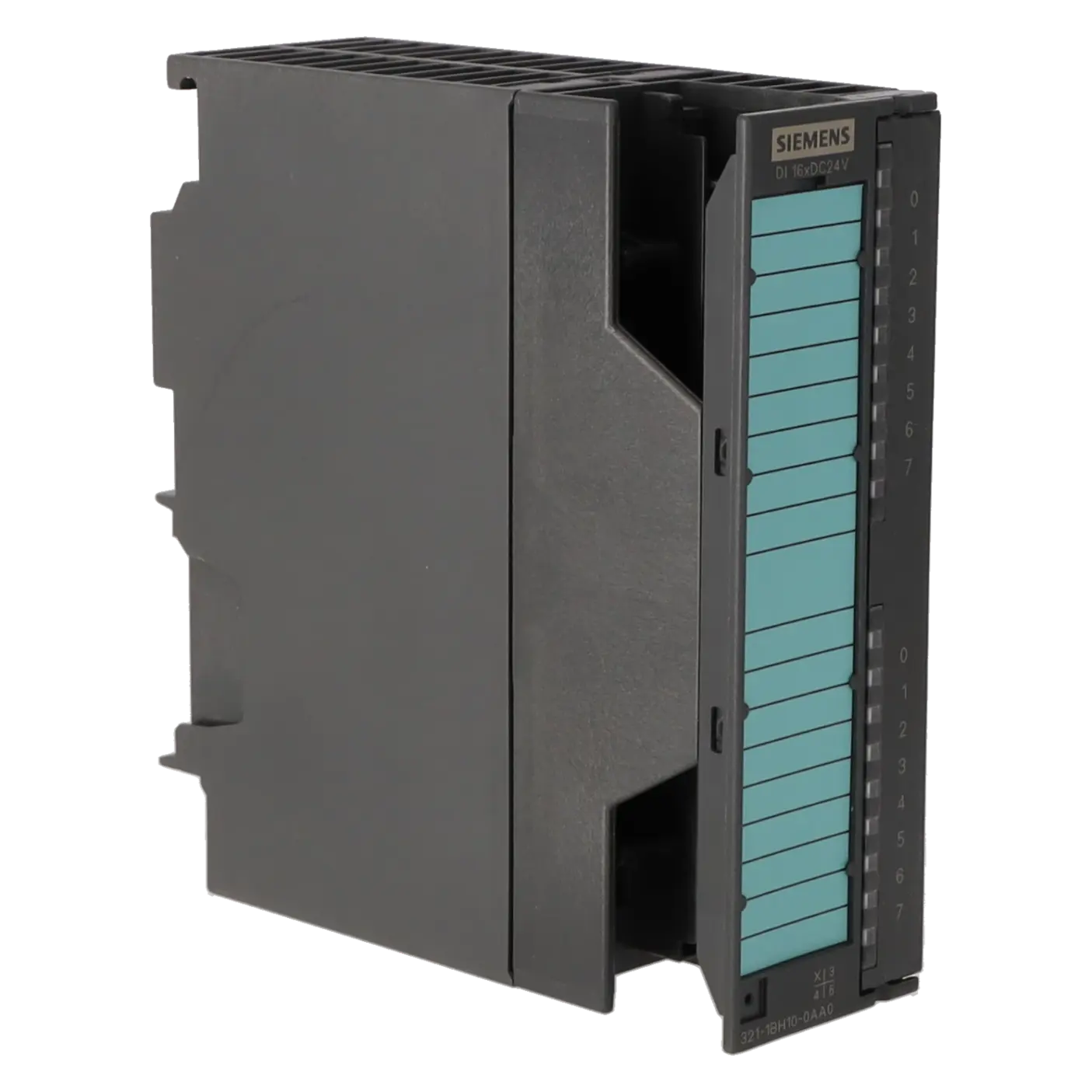

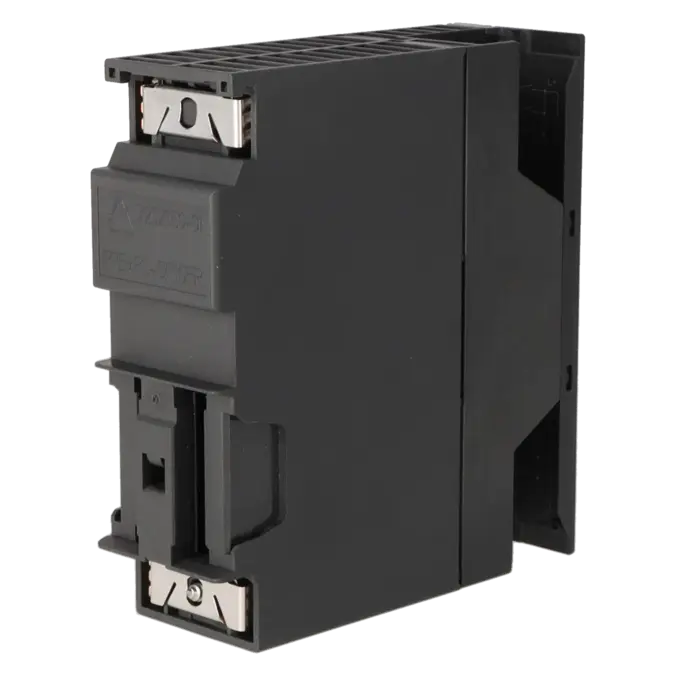

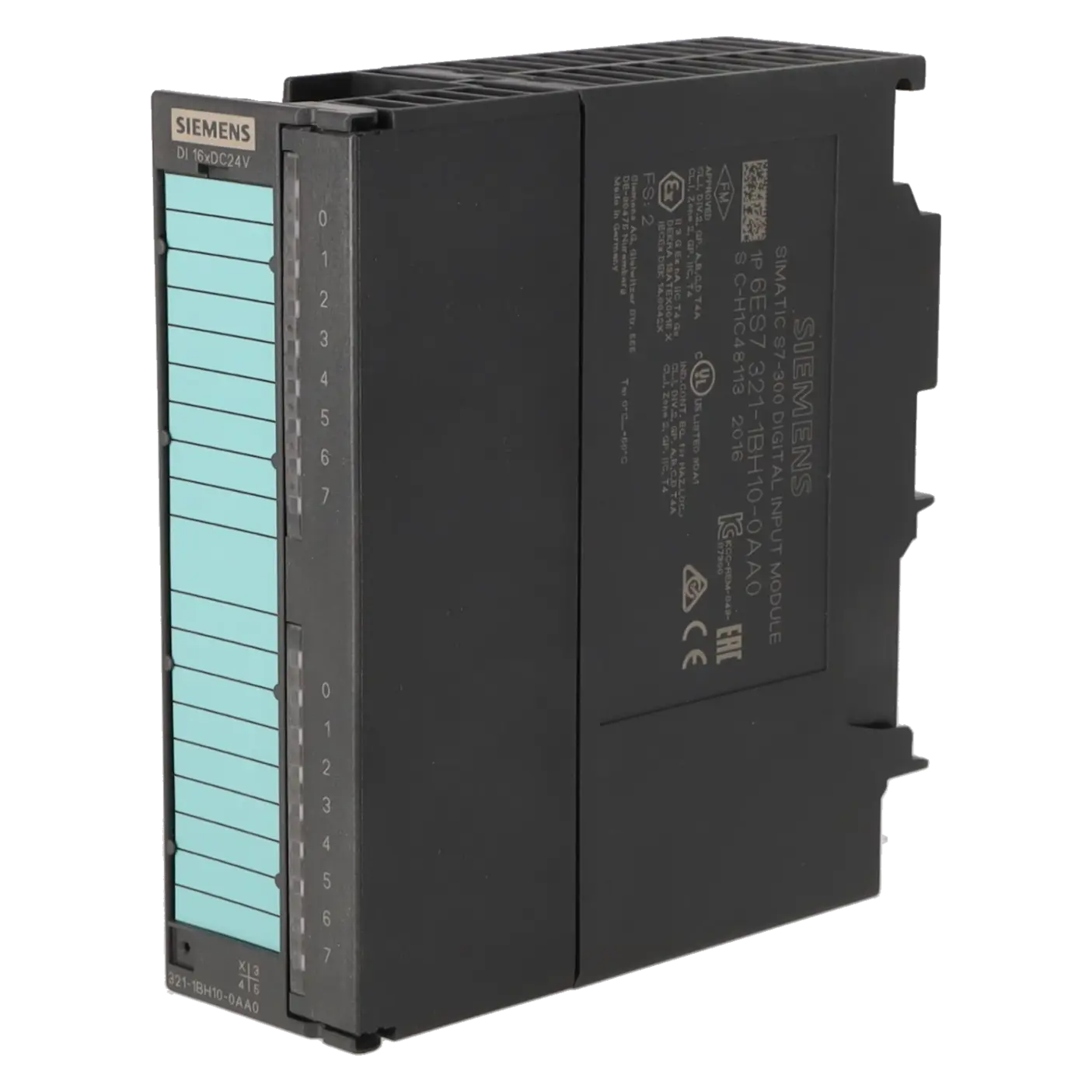

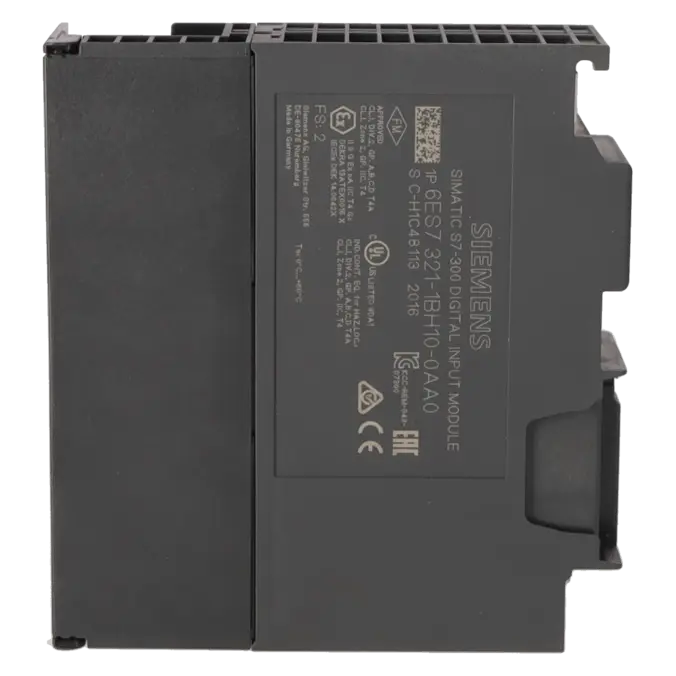

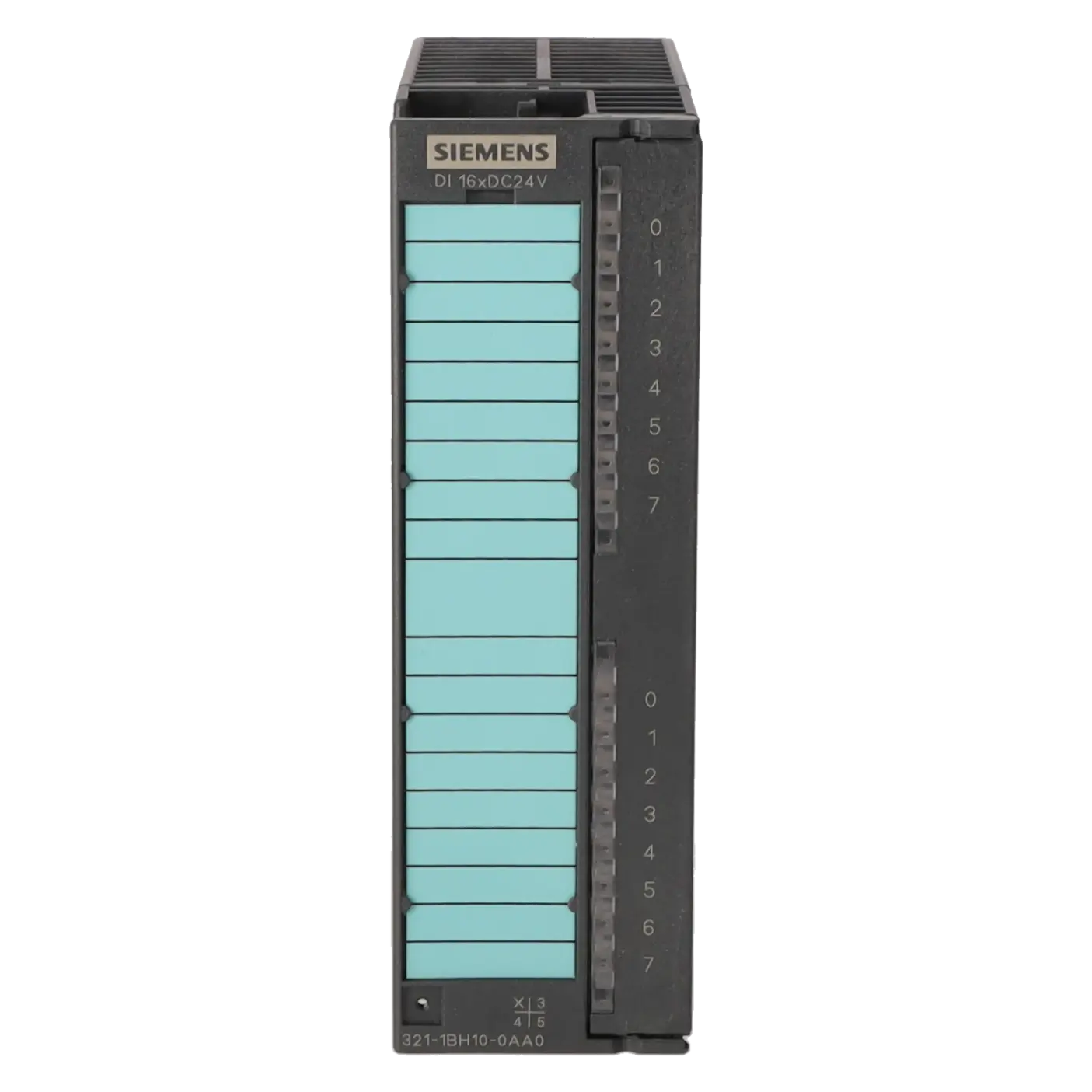

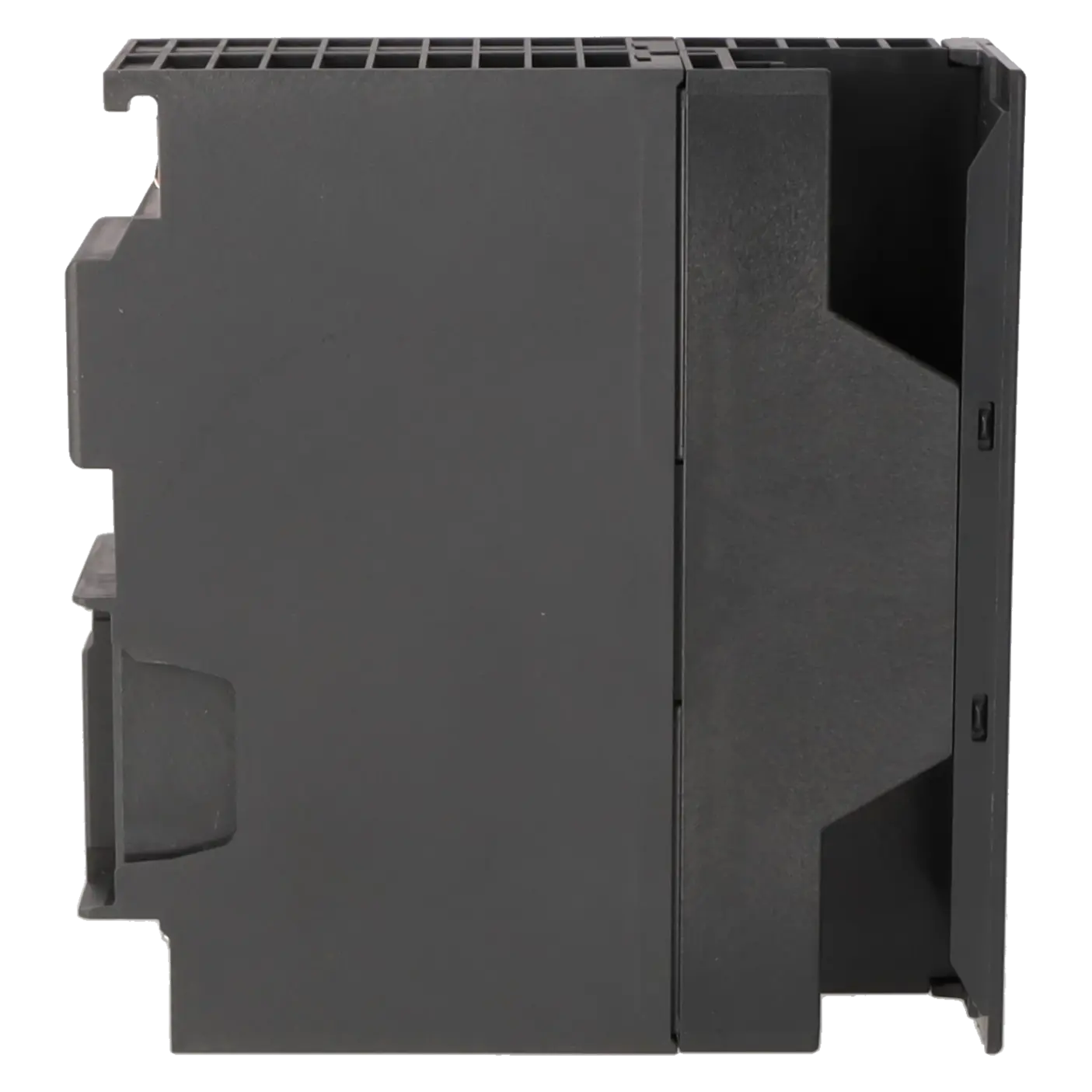

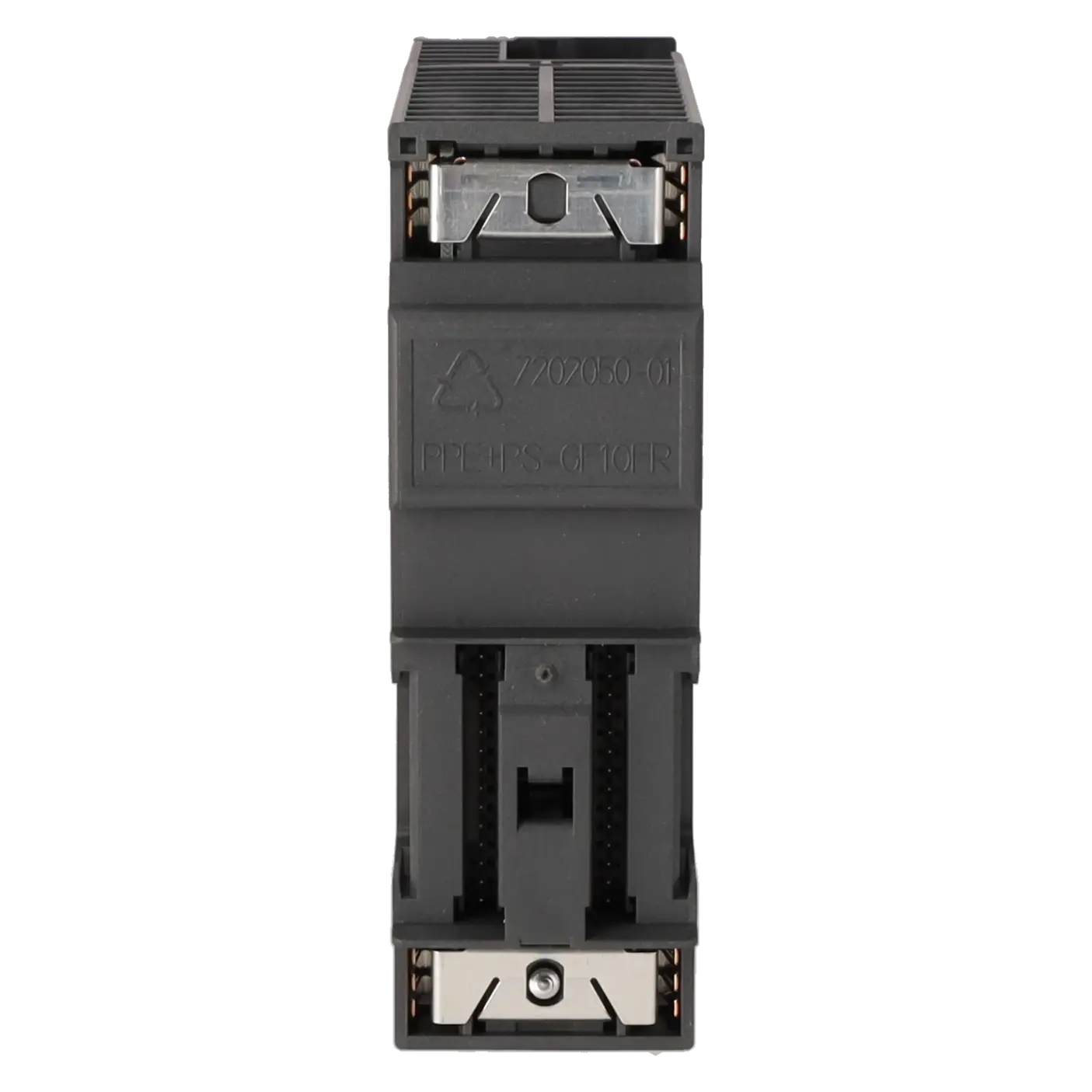

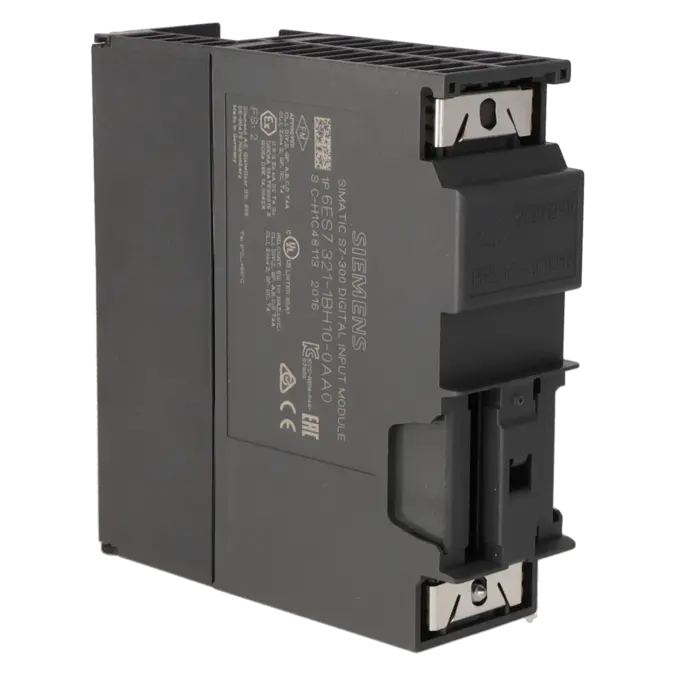

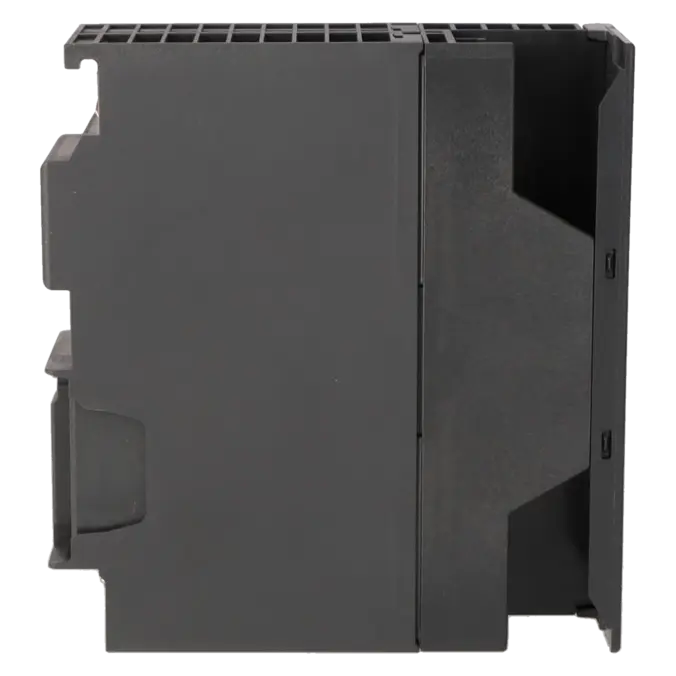

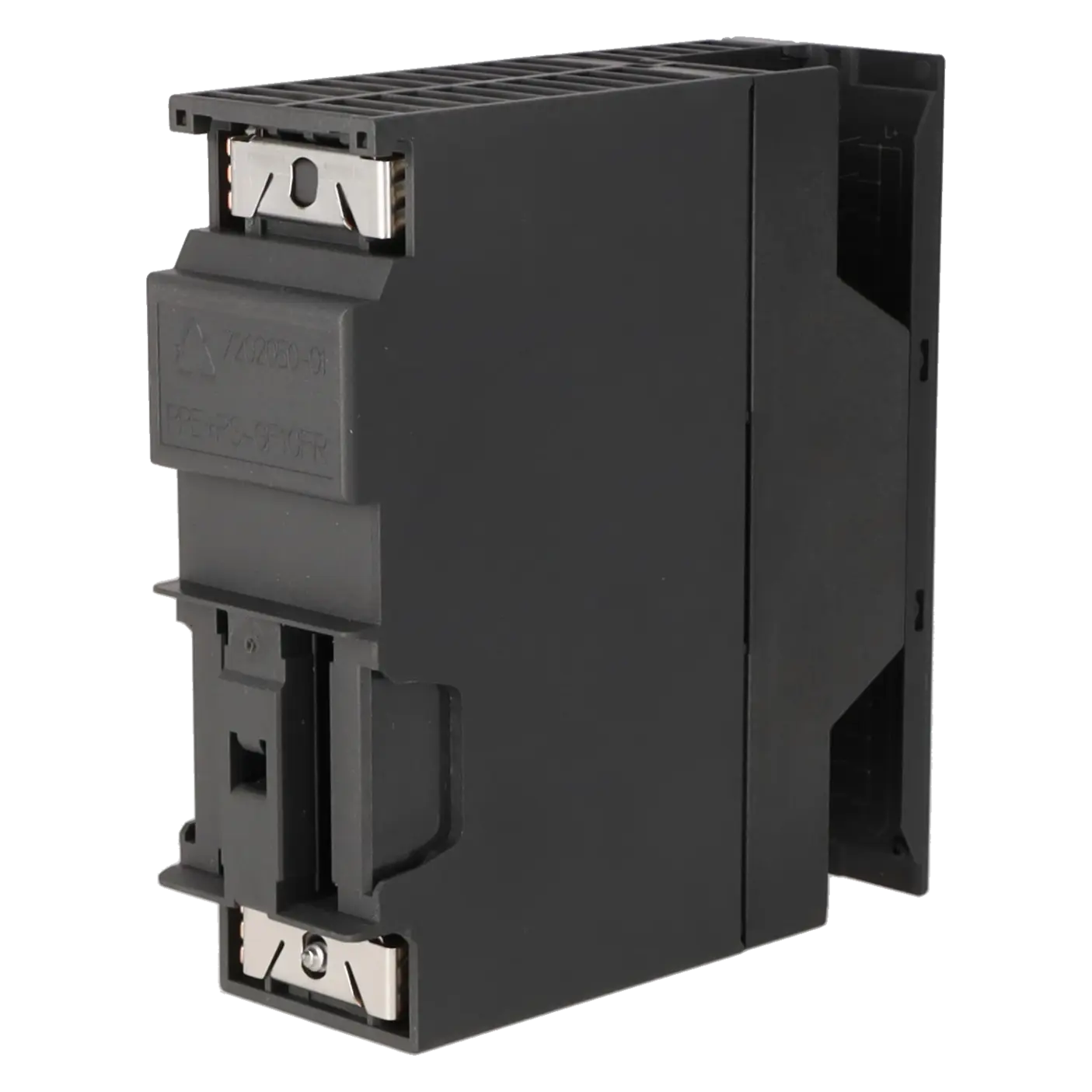

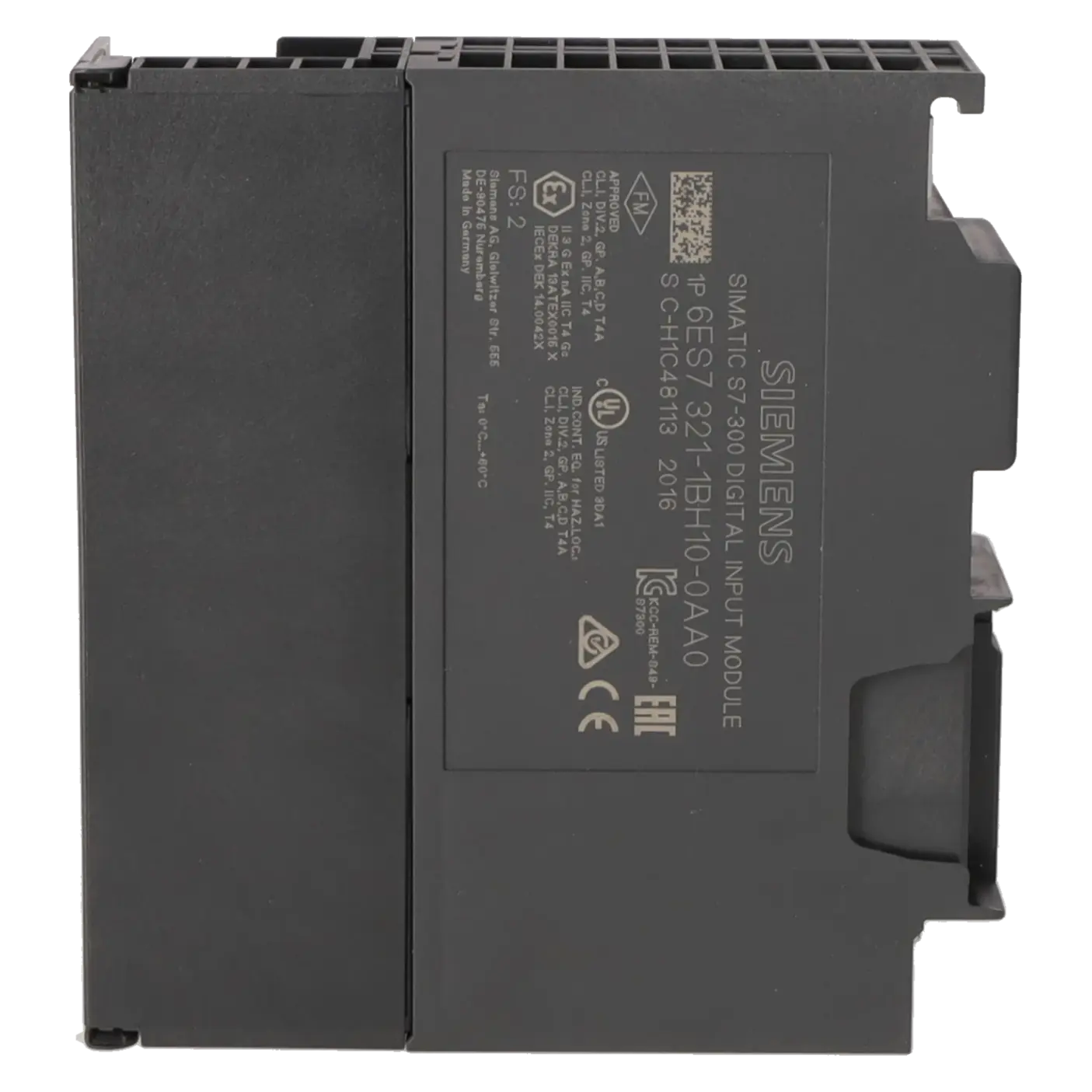

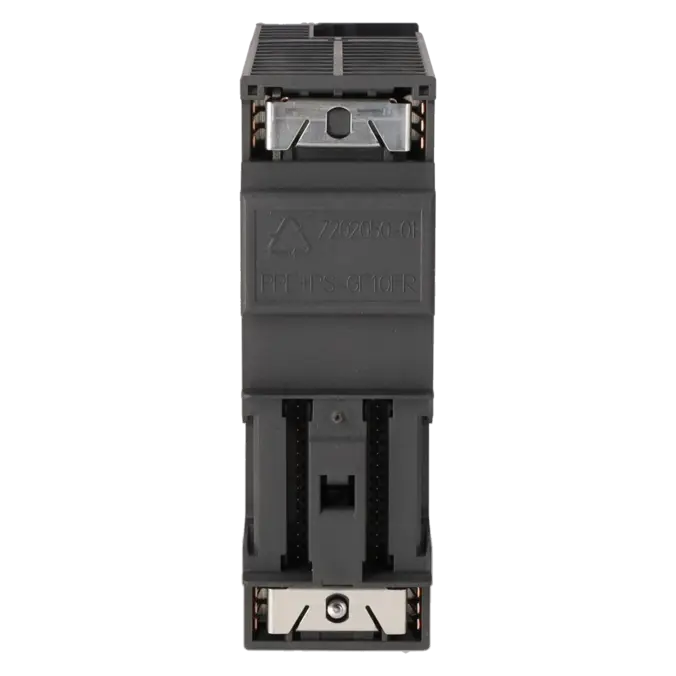

6ES7321-1BH10-0AA0 ist eine SIEMENS SIMATIC S7-300 Digitaleingabebaugruppe SM 321 für industrielle Steuerungsanlagen. Die Baugruppe wird eingesetzt, wenn digitale Feldsignale wie Schalter-, Sensor- oder Näherungsschaltersignale in eine S7-300-Steuerung eingelesen werden müssen. Mit 16 digitalen Eingängen für 24 V DC eignet sich das Modul für Maschinen, Produktionslinien, Fördertechnik, Sondermaschinen und Bestandsanlagen, in denen schnelle binäre Eingangszustände zuverlässig verarbeitet werden sollen. Die Baugruppe ist besonders relevant für Instandhalter, wenn ein vorhandenes S7-300-System weiterbetrieben, ein defektes Eingangsmodul ersetzt oder eine identische Ersatzteilnummer für die bestehende Projektierung beschafft werden muss.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Baugruppe 6ES7321-1BH10-0AA0 verfügt über 16 digitale Eingänge mit einer Eingangsnennspannung von 24 V DC und ist als High-Speed-Digitaleingabe mit kurzer Eingangsverzögerung ausgelegt. Für die Praxis bedeutet das, dass Signalzustände schneller erfasst werden können als bei langsameren Standard-Eingabebaugruppen, wobei die Verarbeitung immer zur SPS-Zykluszeit, zur Verdrahtung und zur Projektierung passen muss. Die Eingänge sind gegenüber dem Rückwandbus über Optokoppler potenzialgetrennt, jedoch nicht einzeln gegeneinander isoliert. Der erforderliche 20-polige Frontstecker ist beim Austausch besonders wichtig, da Anschlussbild, Verdrahtung und Kanalzuordnung eindeutig zur Baugruppe passen müssen. Grüne Statusanzeigen je Digitaleingang unterstützen die Fehlersuche direkt am Modul.

Produktstatus, Life-Cycle-Status und Obsoleszenz

6ES7321-1BH10-0AA0 ist im Kontext der SIMATIC S7-300 eine Ersatzteil- und Bestandsanlagenkomponente. Für Betreiber ist der Life-Cycle-Status besonders wichtig, weil ältere S7-300-Baugruppen zunehmend unter Obsoleszenz-, Beschaffungs- und Versorgungsrisiken fallen können. Ein kompatibler Nachfolger sollte nicht allein anhand ähnlicher Kanalzahl oder gleicher Bauform ausgewählt werden, sondern immer über Artikelnummer, technische Funktion, Eingangsverhalten, Projektierung und Anlagenfreigabe abgeglichen werden. Wenn kein eindeutig verifizierter Ersatztyp vorliegt, ist eine Reparatur, ein geprüftes Austauschgerät oder eine gezielte Bevorratung häufig die risikoärmere Option. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei 6ES7321-1BH10-0AA0 stehen vor allem Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management im Vordergrund. Eine Reparatur ist sinnvoll, wenn die Baugruppe elektrisch instandsetzbar ist und die bestehende S7-300-Anlage ohne Projektierungsänderung weiterbetrieben werden soll. Austauschgeräte können relevant werden, wenn ein Anlagenstillstand kurzfristig überbrückt werden muss und die identische Funktion schnell wieder benötigt wird. Für Einkauf und Instandhaltungsleitung ist eine strukturierte Bevorratung hilfreich, wenn mehrere S7-300-Anlagen noch produktionskritisch betrieben werden. Ergänzend können Fachseminare zur SIMATIC S7 Fehlersuche und Diagnose dabei unterstützen, Störungen schneller einzugrenzen und Austauschentscheidungen sicherer vorzubereiten.

Kann 6ES7321-1BH10-0AA0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Digitaleingabebaugruppe elektrisch instandsetzbar ist und weiter in einer bestehenden S7-300-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache eingegrenzt und bei Bedarf bis auf Bauteilebene instand gesetzt. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Instandsetzung wird die Funktion im hauseigenen Testzentrum geprüft, sodass Reparatur, Austausch oder Ersatzteilbeschaffung fachlich besser bewertet werden können.

Was tun, wenn 6ES7321-1BH10-0AA0 nicht kurzfristig beschaffbar ist?

Wenn 6ES7321-1BH10-0AA0 nicht kurzfristig beschaffbar ist, sollte zuerst geprüft werden, ob eine Reparatur der vorhandenen Baugruppe, ein Austauschgerät oder ein geprüftes Ersatzteil die Anlage schneller wieder verfügbar machen kann. Besonders bei produktionskritischen S7-300-Anlagen ist entscheidend, dass die identische Artikelnummer und Funktion zur bestehenden Projektierung passen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für mehrere Anlagen kann zusätzlich eine Bevorratungsstrategie sinnvoll sein.

Gibt es einen Nachfolger für 6ES7321-1BH10-0AA0?

Ein Nachfolger sollte nur verwendet werden, wenn Kompatibilität, Funktion und Projektierung eindeutig geprüft sind. Bei S7-300-Digitaleingabebaugruppen reichen gleiche Kanalzahl und gleiche Spannung nicht aus, weil Eingangsverzögerung, Diagnoseverhalten, Frontstecker, Adressierung und Anlagenfreigabe ebenfalls relevant sind. Wenn kein verifizierter Ersatztyp vorliegt, ist eine identische Ersatzteilnummer oft die sicherere Wahl. Alternativ können Reparatur, Austausch oder Bevorratung helfen, die bestehende Anlage weiter zu betreiben, ohne kurzfristig eine Migration durchführen zu müssen.

Ist 6ES7321-1BH10-0AA0 für schnelle Eingangssignale geeignet?

6ES7321-1BH10-0AA0 ist als schnelle Digitaleingabebaugruppe ausgelegt und kann kurze 24-V-DC-Signale erfassen. Trotzdem entscheidet nicht nur die Eingangsbaugruppe über das Ergebnis, sondern auch die SPS-Zykluszeit, die Signalform, die Verdrahtung und die Programmlogik. Für sehr schnelle Zählaufgaben oder sicher zu erfassende Impulsfolgen sollte geprüft werden, ob eine spezielle Zählbaugruppe oder eine andere technische Lösung erforderlich ist. Bei Fehlzählungen ist daher immer der gesamte Signalweg vom Sensor bis zum SPS-Programm zu betrachten.

Worauf ist beim Austausch von 6ES7321-1BH10-0AA0 zu achten?

Beim Austausch ist wichtig, dass Artikelnummer, Steckplatz, Frontstecker, Kanalbelegung und Hardwarekonfiguration zur bestehenden Anlage passen. Vor dem Wechsel sollte die Verdrahtung dokumentiert und der 20-polige Frontstecker eindeutig zugeordnet werden. Nach dem Einsetzen der Baugruppe sind die Kanal-LEDs, die Online-Beobachtung in der SPS und die tatsächlichen Feldsignale miteinander abzugleichen. Eine geprüfte Baugruppe reduziert das Risiko, dass ein Fehler nach dem Austausch weiterhin besteht oder durch eine falsche Zuordnung erneut auftritt.

Warum wird ein Eingangssignal angezeigt, aber die Maschine reagiert nicht?

Wenn ein Eingangssignal an der Baugruppe angezeigt wird, die Maschine aber nicht reagiert, liegt die Ursache häufig nicht direkt am Eingangskanal. Dann sollte geprüft werden, ob die Adresse im SPS-Programm, Verriegelungen, Betriebsarten, Freigaben oder Sicherheitsbedingungen die Reaktion verhindern. Die grüne Kanal-LED zeigt nur den Signalzustand am Modul an. Sie ersetzt keine Prüfung der Programmlogik. Für eine sichere Eingrenzung sollten reales Feldsignal, Online-Status und erwartete Maschinenfunktion gemeinsam betrachtet werden.

Wann lohnt sich Reparatur statt Migration bei 6ES7321-1BH10-0AA0?

Eine Reparatur lohnt sich besonders, wenn die bestehende S7-300-Anlage weiter produktiv betrieben werden soll und eine Migration technisch, zeitlich oder wirtschaftlich noch nicht vorgesehen ist. Die Instandsetzung einer vorhandenen Baugruppe kann Stillstandszeiten reduzieren und die Weiternutzung vorhandener Projektierung, Verdrahtung und Ersatzteilstrategie unterstützen. Bei EICHLER werden Fehlerbild, Reparaturfähigkeit und Kosten vor der Durchführung transparent bewertet. Dadurch kann die Entscheidung zwischen Reparatur, Austausch, Ersatzteilbeschaffung und geplanter Modernisierung belastbarer getroffen werden.
