SIEMENS 6ES7321-1BH02-0AA0
-
SIEMENS | Baugruppen | Digitalein- / Digitalausgaben
- EICHLER-Art.Nr.: K0118523
- EAN: 4025515051893
- UPC: 040892561715
Produktbeschreibung

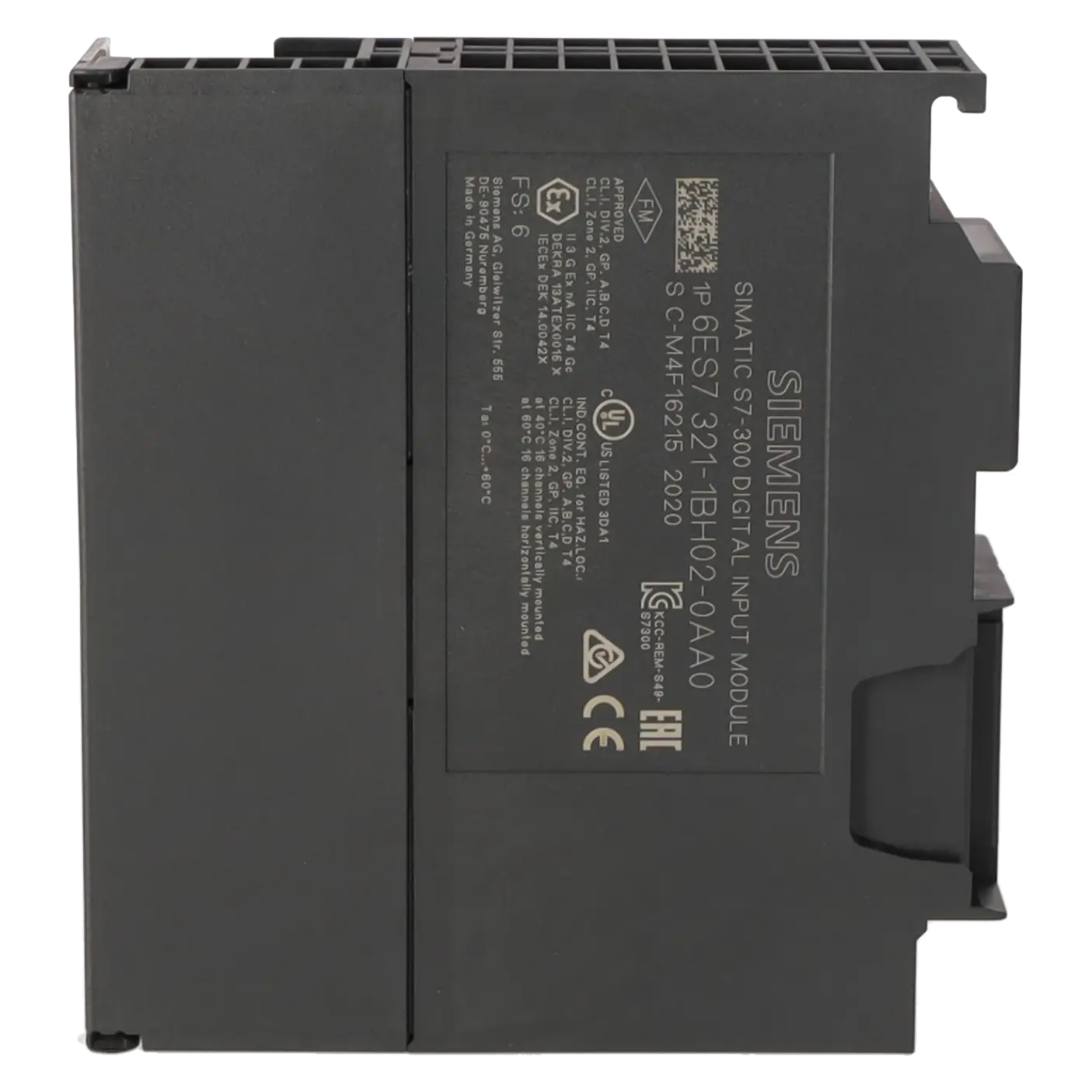

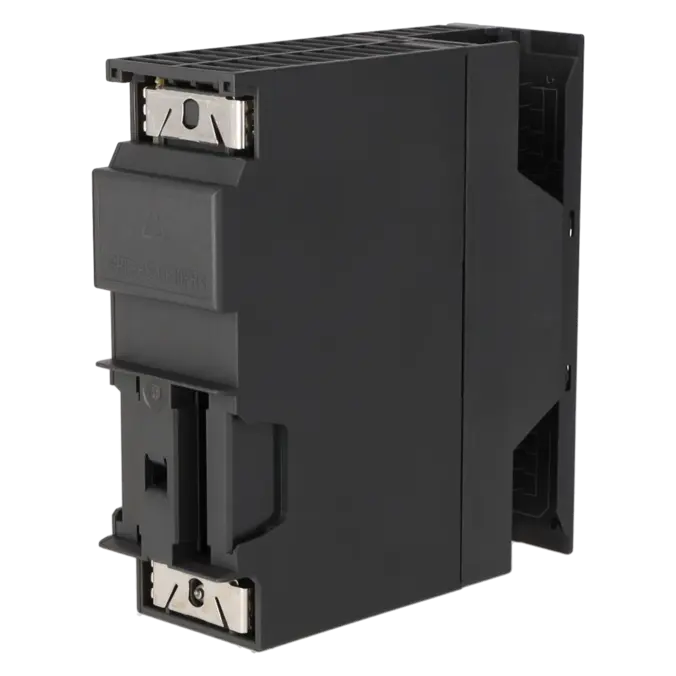

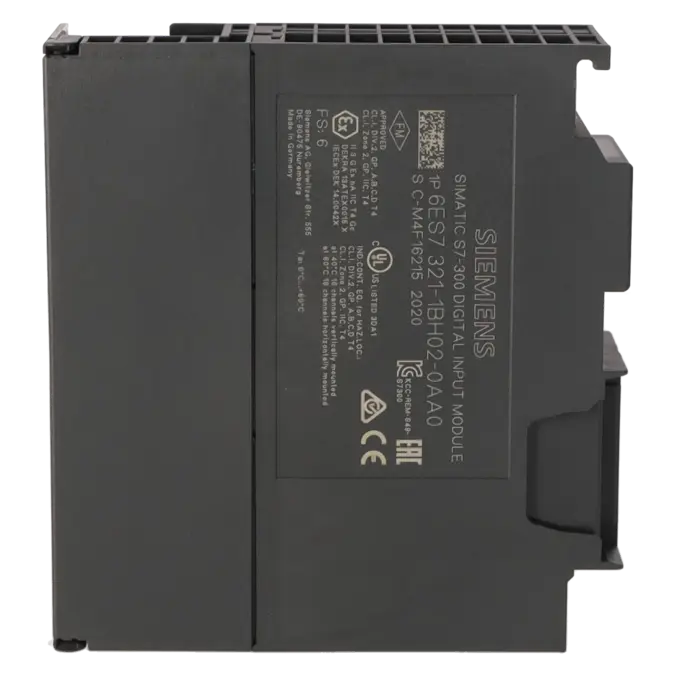

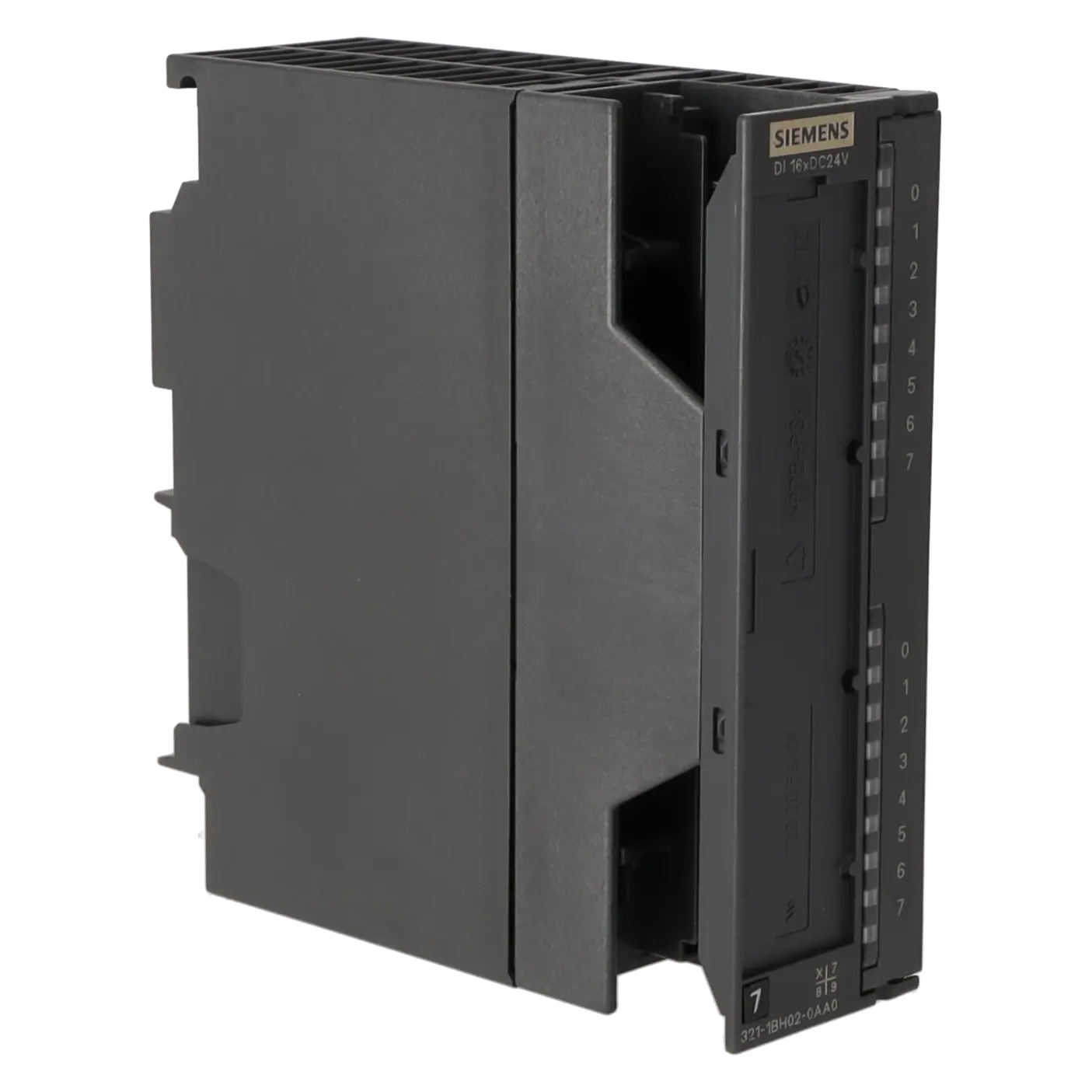

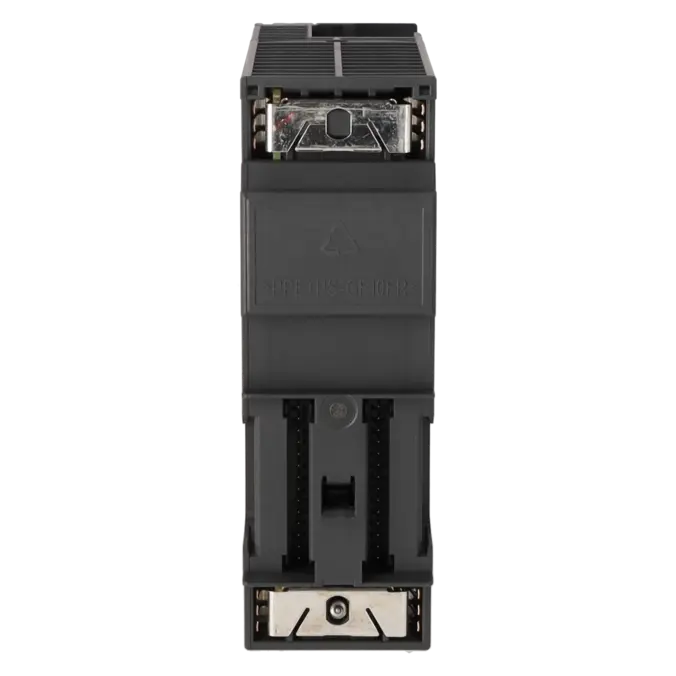

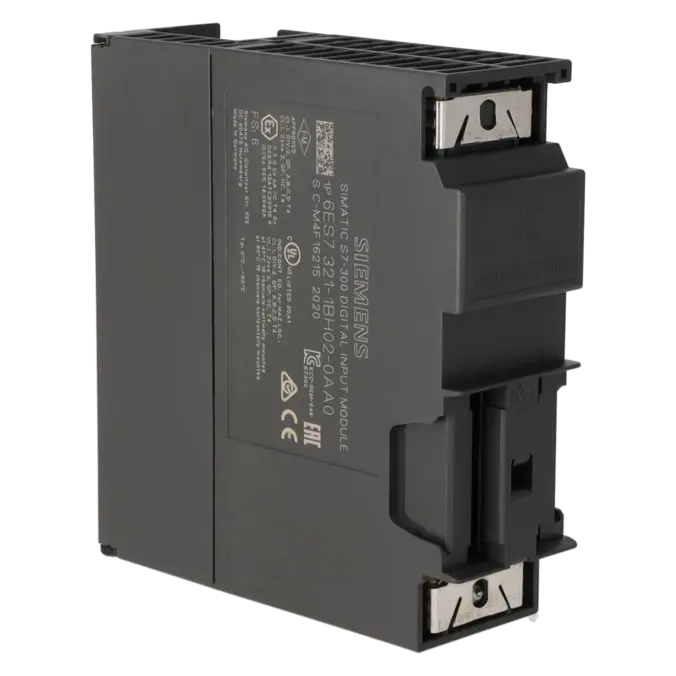

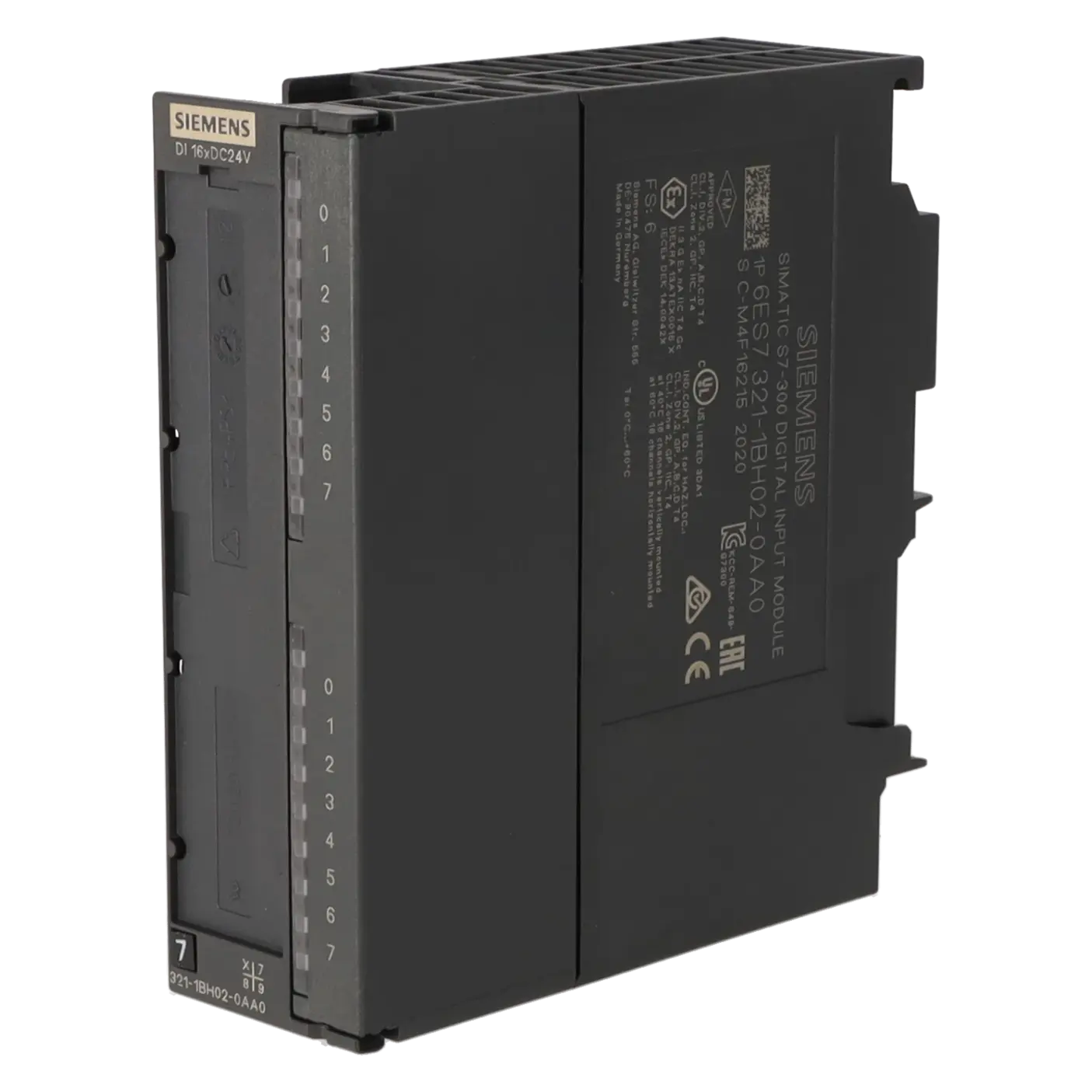

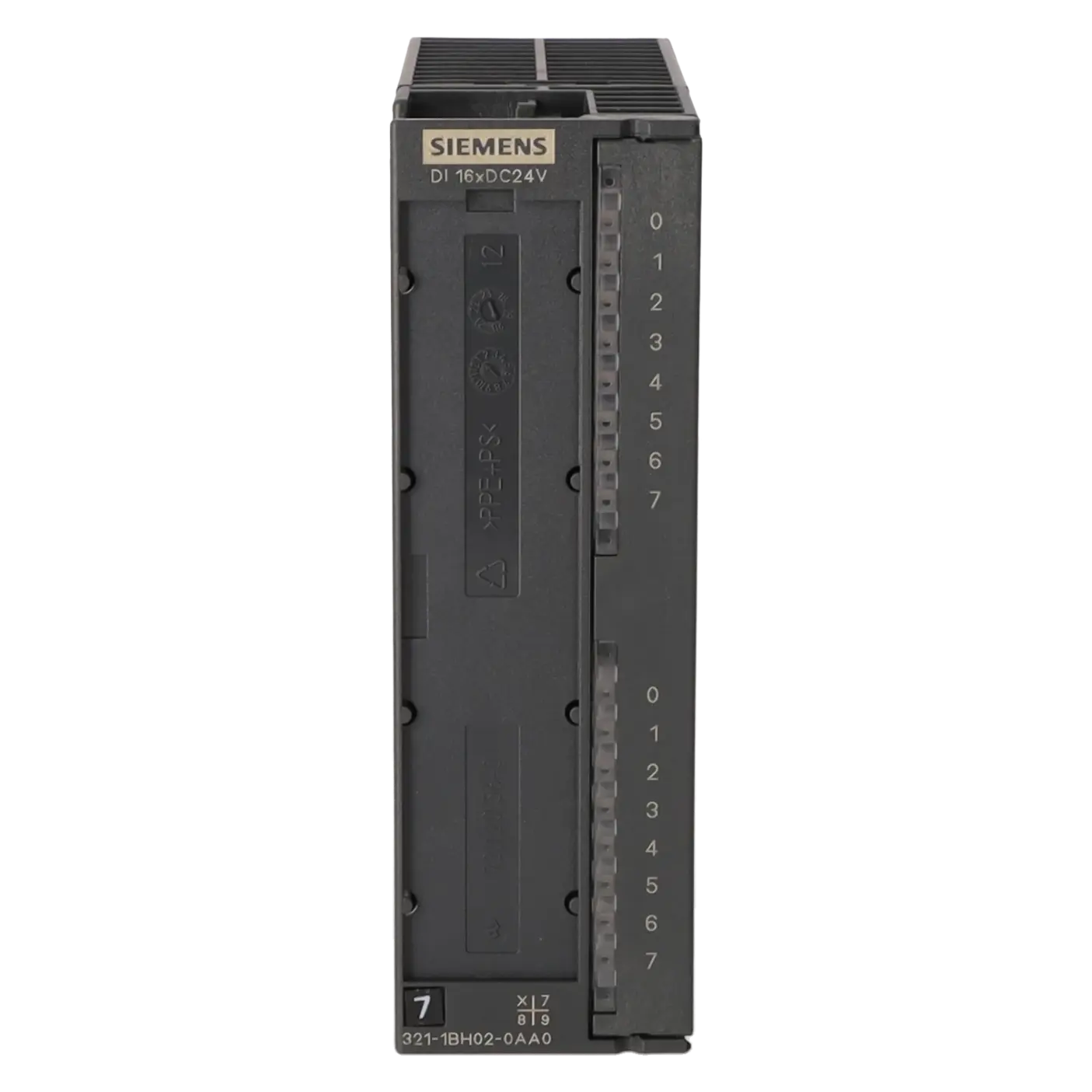

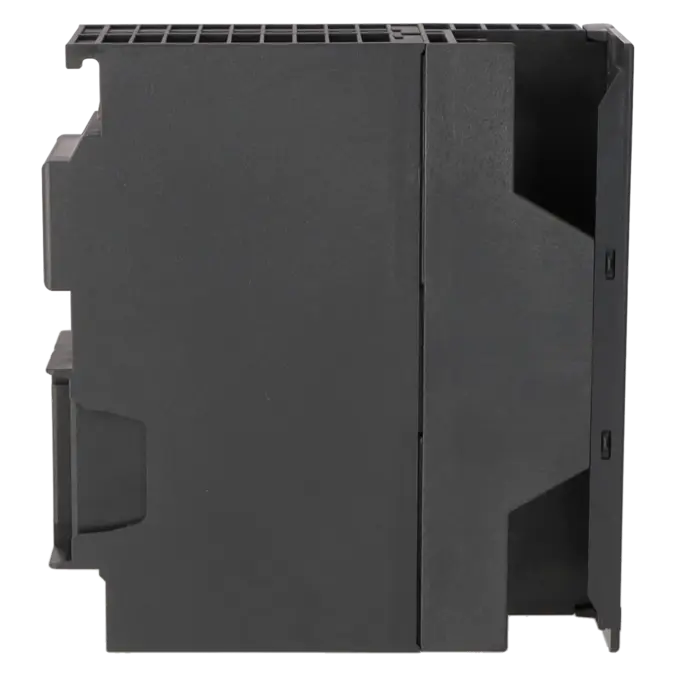

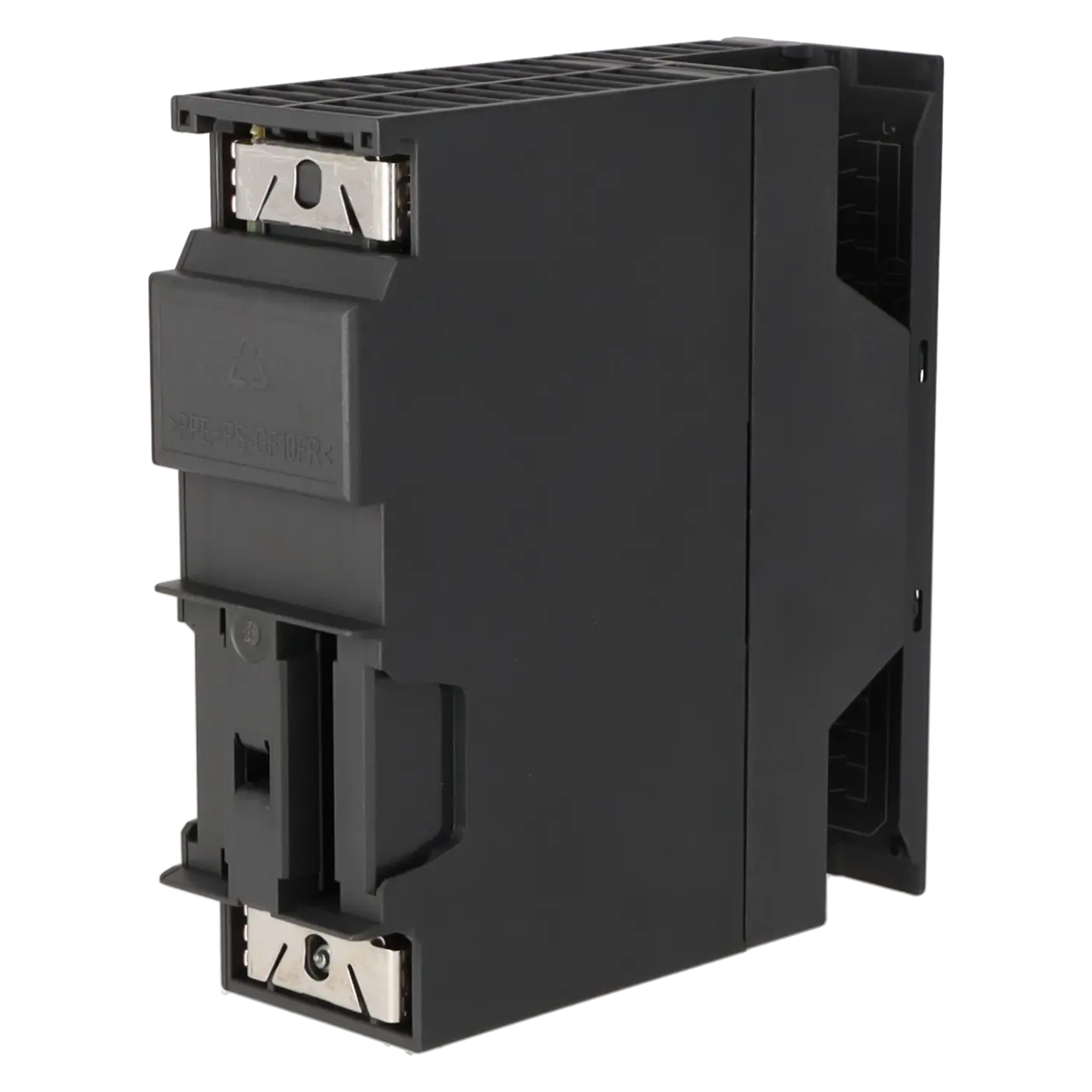

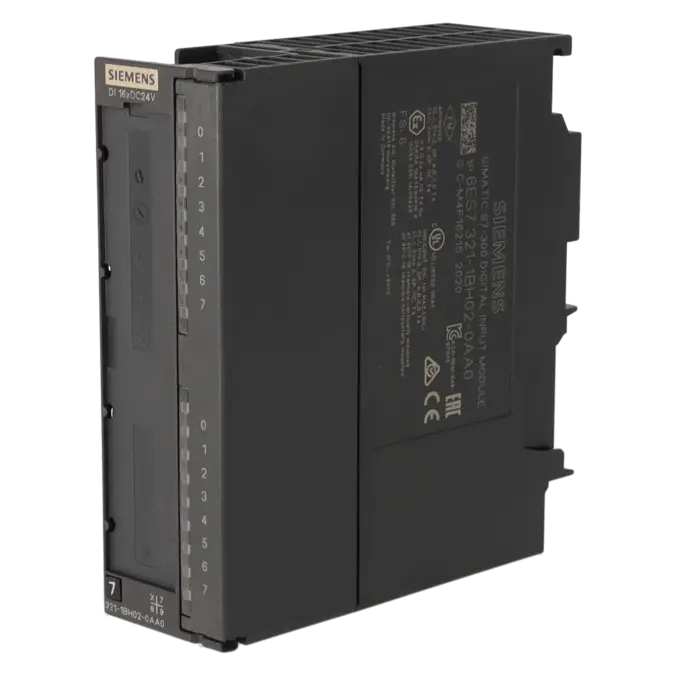

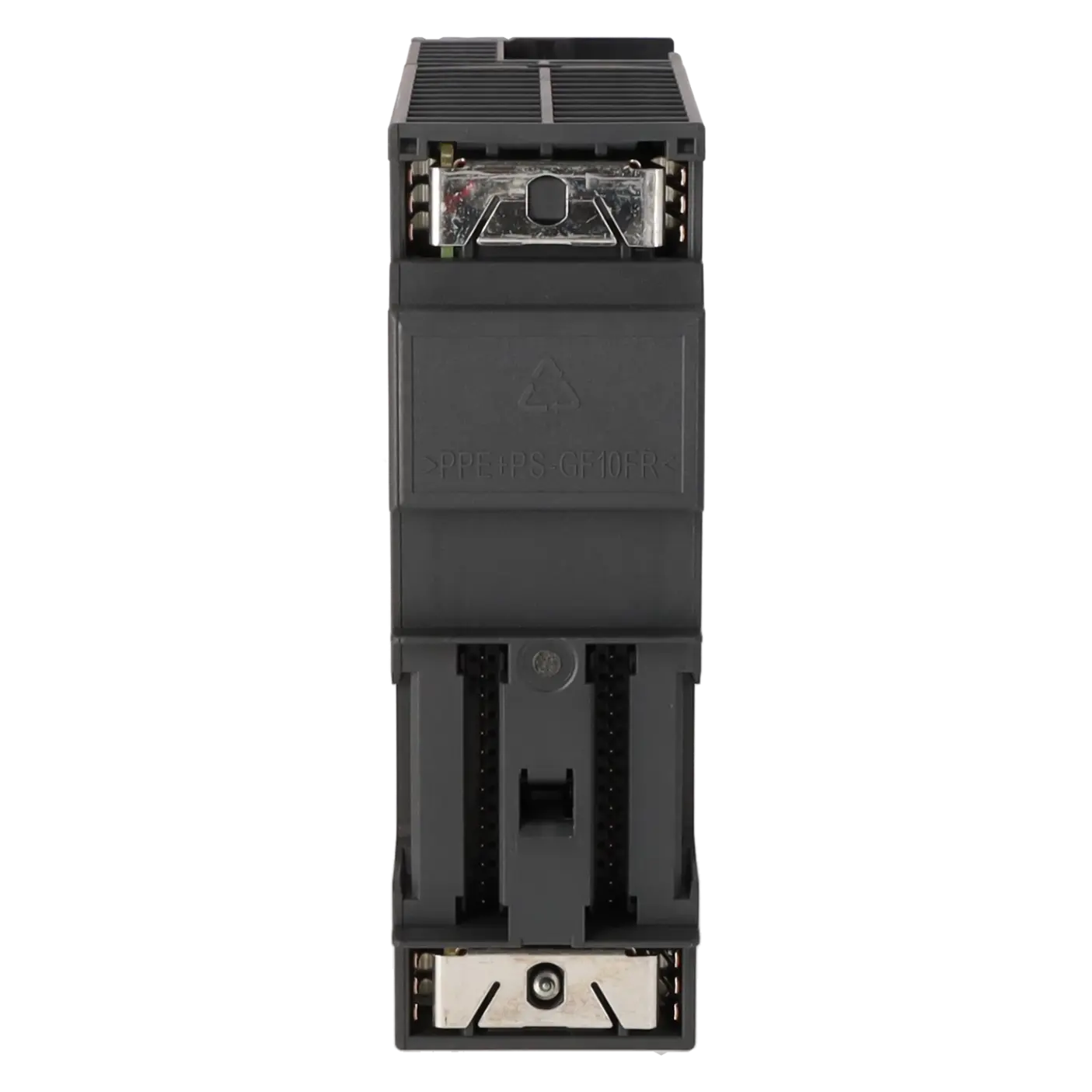

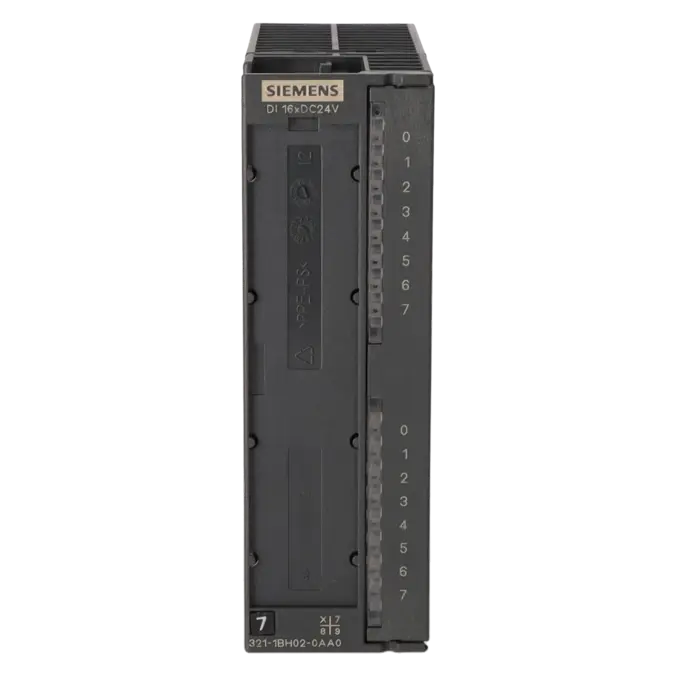

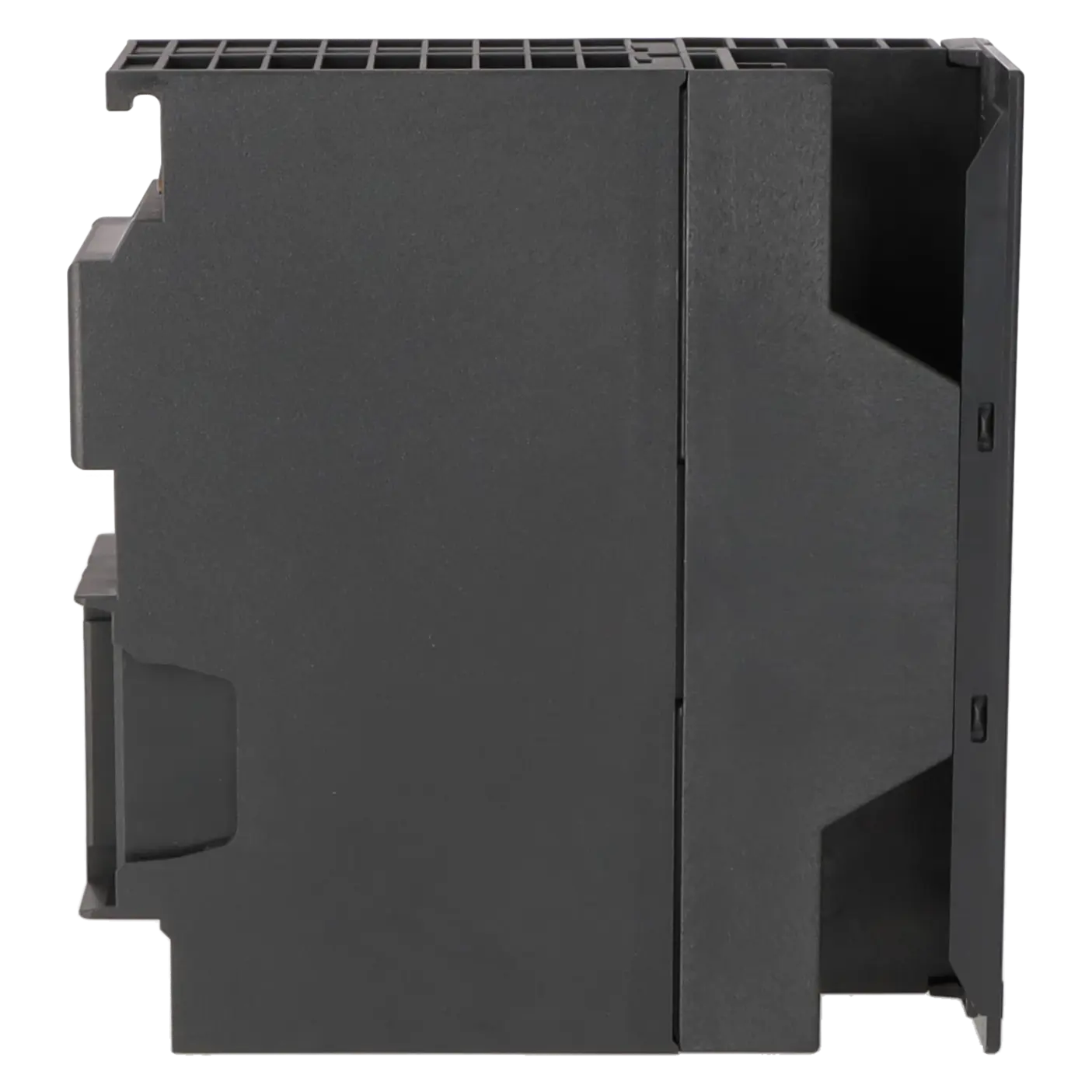

SIMATIC S7-300, DIGITALEINGABE SM 321, POTENTIALGETRENNT, 16 DE, DC 24V, 1X 20-POLIG
Leistungen für SIEMENS 6ES7321-1BH02-0AA0
Reparatur
von 232,91 €
bis 419,23 €
Austausch
245,03 €
183,77 €
Gebraucht
272,25 €
204,19 €
Neu
302,50 €
226,87 €
SIEMENS |
6ES7321-1BH02-0AA0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.237 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515051893 | ||
| UPC | 040892561715 | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4561 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20080331 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-04 | |
| eClass | 5.1 | 27-24-22-04 | |
| eClass | 6.0 | 27-24-22-04 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001419 | |
| ETIM | 5 | EC001419 | |
Was ist 6ES7321-1BH02-0AA0 und wo wird es eingesetzt
6ES7321-1BH02-0AA0 ist eine SIMATIC S7-300 Digitaleingabebaugruppe SM 321 von Siemens. Das Modul ist für 16 digitale 24-V-DC-Eingänge ausgelegt, potenzialgetrennt und benötigt einen 20-poligen Frontstecker. Typische Einsatzfelder sind Maschinen und Anlagen, in denen Schalter, Endlagen, Näherungsschalter oder andere binäre 24-V-Signale sicher in die SPS eingelesen werden müssen. Die Baugruppe eignet sich laut Siemens für Schalter sowie 2-/3-/4-Draht-Näherungsschalter. Für Instandhalter ist sie interessant, wenn bestehende S7-300-Strukturen stabil weiterbetrieben werden sollen. Für den Einkauf ist sie relevant, wenn bei Ausfall oder Obsoleszenz ein passender Ersatz für bestehende Bestandsanlagen beschafft werden muss.
Überblick der wichtigsten technischen Daten und was diese bedeuten
Die Baugruppe arbeitet mit 24 V DC Nennspannung. Ein Eingang wird sicher als „1“ bei 13 bis 30 V erkannt, als „0“ bei -30 bis +5 V. Der typische Eingangsstrom für Signal „1“ liegt bei 7 mA. Die Eingangsverzögerung von 1,2 bis 4,8 ms bedeutet, dass sehr kurze Impulse nicht sicher erfasst werden. Für schnelle Takt- oder Zählsignale ist das deshalb nicht die erste Wahl. Die Baugruppe bietet 16 Eingänge, eine Potenzialtrennung zwischen Eingängen und Rückwandbus, grüne Status-LEDs je Kanal, aber keine Diagnosefunktionen und keine Alarme. Zulässige Leitungslängen liegen bei bis zu 600 m ungeschirmt und bis zu 1.000 m geschirmt. Für 2-Draht-Sensoren ist ein Ruhestrom von maximal 1,5 mA wichtig.
Aussagen zum Produktstatus, Life-Cycle-Status und Obsoleszenzstatus
Siemens führt 6ES7321-1BH02-0AA0 als Ersatzteil und weist für die Baugruppe den Lifecycle-Status PM400 – Announcement of product phase-out mit Wirksamkeit ab 01.10.2023 aus. In Siemens-Suchergebnissen wird außerdem die Typstreichung / PM410 zum 01.10.2025 genannt; auf der EICHLER-Seite steht ergänzend Produktstatus EOP: 2025-10-01. Für Betreiber bedeutet das: Die Baugruppe gehört in ein klares Obsoleszenz- und Ersatzteilmanagement. Einen vom Hersteller eindeutig als 1:1-Nachfolger ausgewiesenen Ersatz habe ich in den aufgerufenen Siemens-Quellen nicht belastbar gefunden. Siemens dokumentiert jedoch eine Migrationszuordnung zur ET 200SP HA, dabei wird 6DL1131-6BH00-0PH1 genannt. Siemens weist zugleich ausdrücklich darauf hin, dass dies keine pauschale 1:1-Kompatibilitätszusage ist und die Datenblätter im konkreten Einsatzfall verglichen werden müssen.
Verfügbare EICHLER Leistungen und wann sie in der Praxis relevant sind
Für 6ES7321-1BH02-0AA0 bietet EICHLER mehrere beschaffungs- und serviceorientierte Wege. Zum Abruf am 1. Juni 2026 werden Reparatur mit 2–5 Tagen Bearbeitungszeit, Austausch mit 1–3 Tagen, Gebraucht mit 1–3 Tagen sowie Neu mit 1–3 Tagen ausgewiesen. Die Reparatur startet ab 230,65 €, Austausch ab 183,77 €, Gebraucht ab 204,19 € und Neu ab 226,87 €; zusätzlich wird ein optionales Prüfprotokoll für Digitalein-/Digitalausgabe zu 159,00 € genannt. Bei Reparaturen nennt EICHLER technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Für Instandhaltung und Produktion ist das besonders relevant, wenn Stillstände schnell beendet und vorhandene Altanlagen trotz Obsoleszenz weiter stabil betrieben werden sollen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Nein |
| Versorgungsspannung | |
| Lastspannung L+ | |
| ● Nennwert (DC) | 24 V |
| ● zulässiger Bereich, untere Grenze (DC) | 20,4 V |
| ● zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Eingangsstrom | |
| aus Rückwandbus DC 5 V, max. | 10 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 3,5 W |
| Digitaleingaben | |
| Anzahl der Eingänge | 16 |
| Eingangskennlinie nach IEC 61131, Typ 1 | Ja |
| Anzahl gleichzeitig ansteuerbarer Eingänge | |
| waagerechte Einbaulage | |
| — bis 40 °C, max. | 16 |
| — bis 60 °C, max. | 16 |
| senkrechte Einbaulage | |
| — bis 40 °C, max. | 16 |
| Eingangsspannung | |
| ● Art der Eingangsspannung | DC |
| ● Nennwert (DC) | 24 V |
| ● für Signal "0" | -30 ... +5 V |
| ● für Signal "1" | 13 ... 30 V |
| Eingangsstrom | |
| ● für Signal "1", typ. | 7 mA |
| Eingangsverzögerung (bei Nennwert der Eingangsspannung) | |
| für Standardeingänge | |
| — parametrierbar | Nein |
| — bei "0" nach "1", min. | 1,2 ms |
| — bei "0" nach "1", max. | 4,8 ms |
| — bei "1" nach "0", min. | 1,2 ms |
| — bei "1" nach "0", max. | 4,8 ms |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| ● ungeschirmt, max. | 600 m |
| Geber | |
| Anschließbare Geber | |
| ● 2-Draht-Sensor | Ja |
| — zulässiger Ruhestrom (2-Draht-Sensor), max. | 1,5 mA |
| Alarme/Diagnosen/Statusinformationen | |
| Alarme | Nein |
| Diagnosefunktion | Nein |
| Alarme | |
| ● Diagnosealarm | Nein |
| ● Prozessalarm | Nein |
| Diagnoseanzeige LED | |
| ● Statusanzeige Digitaleingang (grün) | Ja |
| Potenzialtrennung | |
| Potenzialtrennung Digitaleingaben | |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen, in Gruppen zu | 16 |
| ● zwischen den Kanälen und Rückwandbus | Ja; Optokoppler |
| Isolation | |
| Isolation geprüft mit | DC 500 V |
| Anschlusstechnik | |
| erforderlicher Frontstecker | 20-polig |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 120 mm |
| Gewichte | |
| Gewicht, ca. | 200 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum wird ein Eingang an der 6ES7321-1BH02-0AA0 nicht sicher erkannt? | Prüfen Sie zuerst, ob am betroffenen Kanal stabil mindestens 13 V für Signal „1“ anliegen. Bei dieser Baugruppe ist die Eingangsverzögerung fest auf 1,2 bis 4,8 ms ausgelegt und nicht parametrierbar. Sehr kurze oder instabile Impulse können deshalb an der Hardware sichtbar wirken, werden aber im Programm nicht sicher übernommen. Für schnelle Signale ist eine High-Speed-Variante oder eine angepasste Signalaufbereitung oft der sauberere Weg. |
| Warum funktioniert mein 2-Draht-Näherungsschalter oder NAMUR-Sensor an 6ES7321-1BH02-0AA0 nicht sauber? | Die Baugruppe unterstützt 2-Draht-Sensoren nur innerhalb ihrer Grenzwerte. Siemens nennt einen zulässigen Ruhestrom von maximal 1,5 mA, im Forum wird für diese Karte ein typischer Eingangsstrom von rund 7 mA genannt. Liegt der Ruhestrom des Sensors darüber oder passt das Signalniveau nicht, bleibt der Eingang dauerhaft aktiv, schaltet unsauber oder gar nicht. Prüfen Sie daher Datenblatt, Stromaufnahme und das tatsächliche Signal am Eingang. Für NAMUR-Anwendungen ist meist eine dafür ausgelegte Baugruppe die sicherere Lösung. |
| Warum bleiben bei der 6ES7321-1BH02-0AA0 alle Eingänge oder LEDs dunkel? | Kontrollieren Sie zuerst Frontstecker, Verdrahtung und Bezugspotenzial. Die Baugruppe arbeitet mit einem 20-poligen Frontstecker, und im SPS-Forum wird für die DI16 ausdrücklich auf den M-Anschluss an der Eingabekarte hingewiesen. Ein lockerer oder falscher Frontstecker sowie ein fehlendes Bezugspotenzial führen schnell dazu, dass kein Kanal sauber reagiert. Besonders nach Tausch, Umverdrahtung oder Schaltschrankarbeiten lohnt sich eine vollständige Prüfung der Klemmenbelegung und des Frontsteckers. |
| Warum bekomme ich bei einem Fehler keine Diagnosemeldung von der Baugruppe? | Die 6ES7321-1BH02-0AA0 besitzt laut Siemens keine Diagnosefunktionen und keine Alarme. Die Fehleranalyse erfolgt deshalb nicht über Baugruppendiagnose, sondern über Status-LEDs, Spannungsmessung, Verdrahtungsprüfung und Programmdiagnose in der CPU. Wenn eine Anwendung zwingend kanalbezogene Diagnose oder Wire-Break-Informationen benötigt, sollte bei Modernisierung geprüft werden, ob eine neuere Baugruppe mit Diagnosefunktionen besser passt. |
Ist 6ES7321-1BH02-0AA0 abgekündigt?
Ja. Siemens kennzeichnet die Baugruppe mit PM400 – Announcement of product phase-out ab 01.10.2023. In Siemens-Suchergebnissen wird außerdem die Typstreichung PM410 zum 01.10.2025 genannt. EICHLER führt zusätzlich Produktstatus EOP: 2025-10-01. Für Beschaffung und Instandhaltung heißt das: Der Artikel ist noch im Markt auffindbar, gehört aber klar in ein aktives Obsoleszenzmanagement. Wer kritische Anlagen betreibt, sollte Bestände, Reparaturfähigkeit und Migrationspfade frühzeitig absichern.
Welcher Frontstecker wird für 6ES7321-1BH02-0AA0 benötigt?
Für die Baugruppe ist ein 20-poliger Frontstecker erforderlich. Siemens nennt dafür passende 20-polige Frontstecker in Schraub- oder Federzugtechnik, unter anderem 6ES7392-1AJ00-0AA0, 6ES7392-1AJ00-1AB0, 6ES7392-1BJ00-0AA0 und 6ES7392-1BJ00-1AB0. In der Praxis sollte vor der Bestellung geprüft werden, welche Anschlusstechnik im Schaltschrank bereits verwendet wird. Das spart Verdrahtungsfehler und verkürzt die Tauschzeit im Servicefall.
Unterstützt die 6ES7321-1BH02-0AA0 Diagnosemeldungen?
Nein. Die Baugruppe hat grüne Status-LEDs je Kanal, aber keine Diagnosefunktionen, keine Diagnosealarme und keine Hardware-Interrupts. Für Betreiber bedeutet das: Das Modul ist robust und einfach, liefert aber weniger Detailinformationen als neuere I/O-Generationen. Bei wiederkehrenden Störungen müssen deshalb Messung, Verdrahtungsprüfung und SPS-Programm deutlich stärker in die Analyse einbezogen werden.
Worin unterscheidet sich 6ES7321-1BH02-0AA0 von 6ES7321-1BH10-0AA0?
Der wichtigste Unterschied liegt in der Signalgeschwindigkeit. Die 1BH02 arbeitet mit einer Eingangsverzögerung von 1,2 bis 4,8 ms, die 1BH10 High Speed laut Siemens mit 0,025 bis 0,075 ms. Beide Varianten sind für 16 digitale 24-V-DC-Eingänge ausgelegt, aber die 1BH10 ist deutlich besser für schnelle Signalwechsel geeignet. Wer kurze Pulse, schnelle Zählimpulse oder eng getaktete Sensoren sicher erfassen muss, sollte diesen Unterschied vor einer Ersatzbeschaffung unbedingt berücksichtigen.
Gibt es einen Nachfolger oder eine Migrationslösung für 6ES7321-1BH02-0AA0?
Einen in den aufgerufenen Siemens-Quellen klar benannten 1:1-Nachfolger habe ich nicht belastbar gefunden. Siemens zeigt jedoch für die Migration auf ET 200SP HA eine Zuordnung zur 6DL1131-6BH00-0PH1 und nennt dazu passende Adapterkomponenten wie 6EZ2041-8HR35-3DE0 und 6DL1193-6TC00-0DH0. Wichtig ist der Siemens-Hinweis, dass diese Unterlagen nicht als pauschale 1:1-Kompatibilitätsaussage zu verstehen sind. Vor einer Umrüstung sollten daher elektrische Daten, Signalverhalten und Verdrahtung im konkreten Projekt verglichen werden.
Welche Beschaffungsoptionen bietet EICHLER für 6ES7321-1BH02-0AA0?
EICHLER bietet für diesen Artikel Reparatur, Austausch, Gebraucht und Neu an. Zum Abruf am 1. Juni 2026 werden für Austausch, Gebraucht und Neu jeweils 1–3 Tage genannt, für Reparatur 2–5 Tage. Zusätzlich gibt es ein optionales Prüfprotokoll. Das ist für Einkäufer und Instandhalter relevant, weil sich je nach Stillstandsdruck, Budget und Lagerstrategie zwischen schneller Verfügbarkeit, Kostenkontrolle und Wiederverwendung vorhandener Technik unterscheiden lässt.
