SIEMENS 6ES7136-6RA00-0BF0

Was ist 6ES7136-6RA00-0BF0 und wo wird es eingesetzt

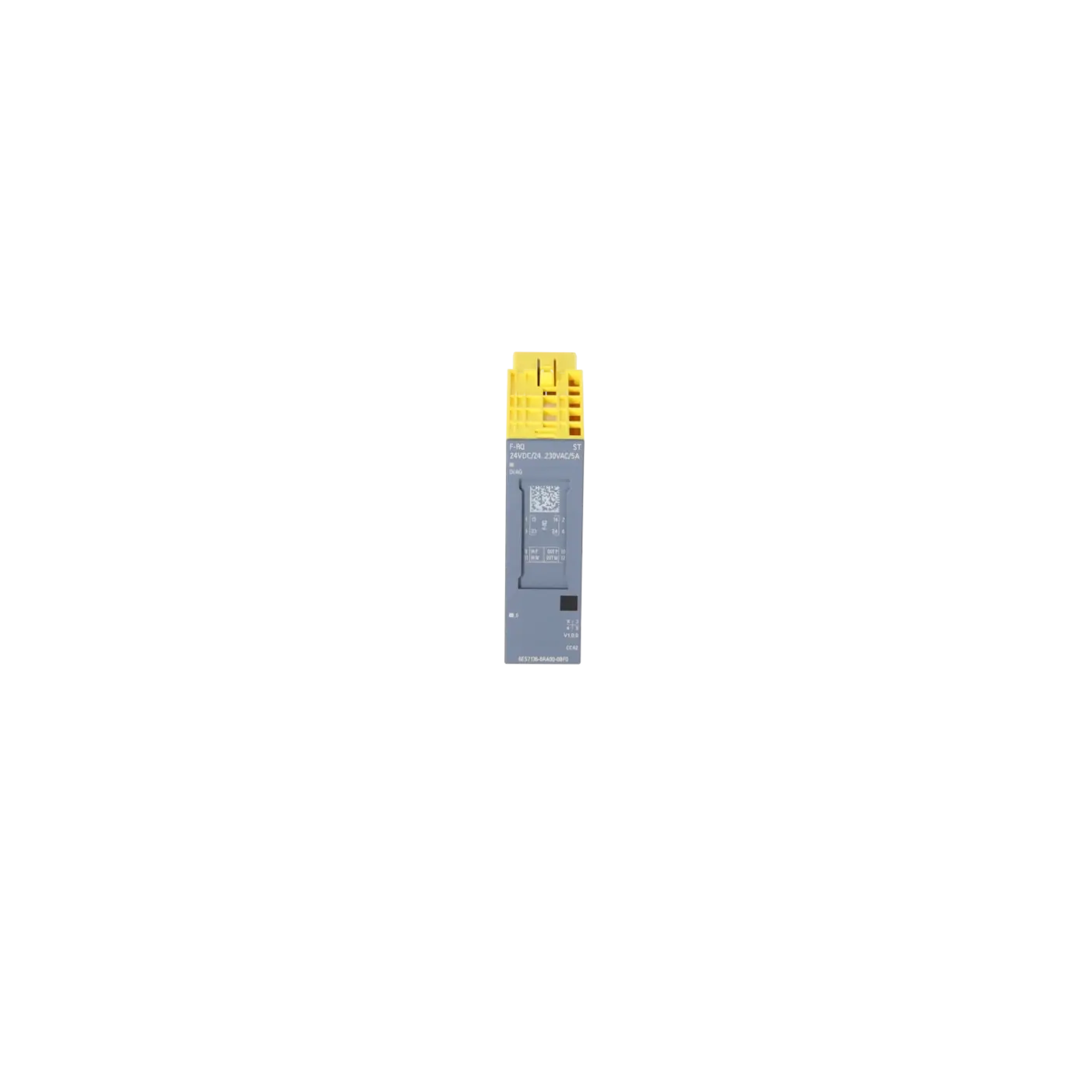

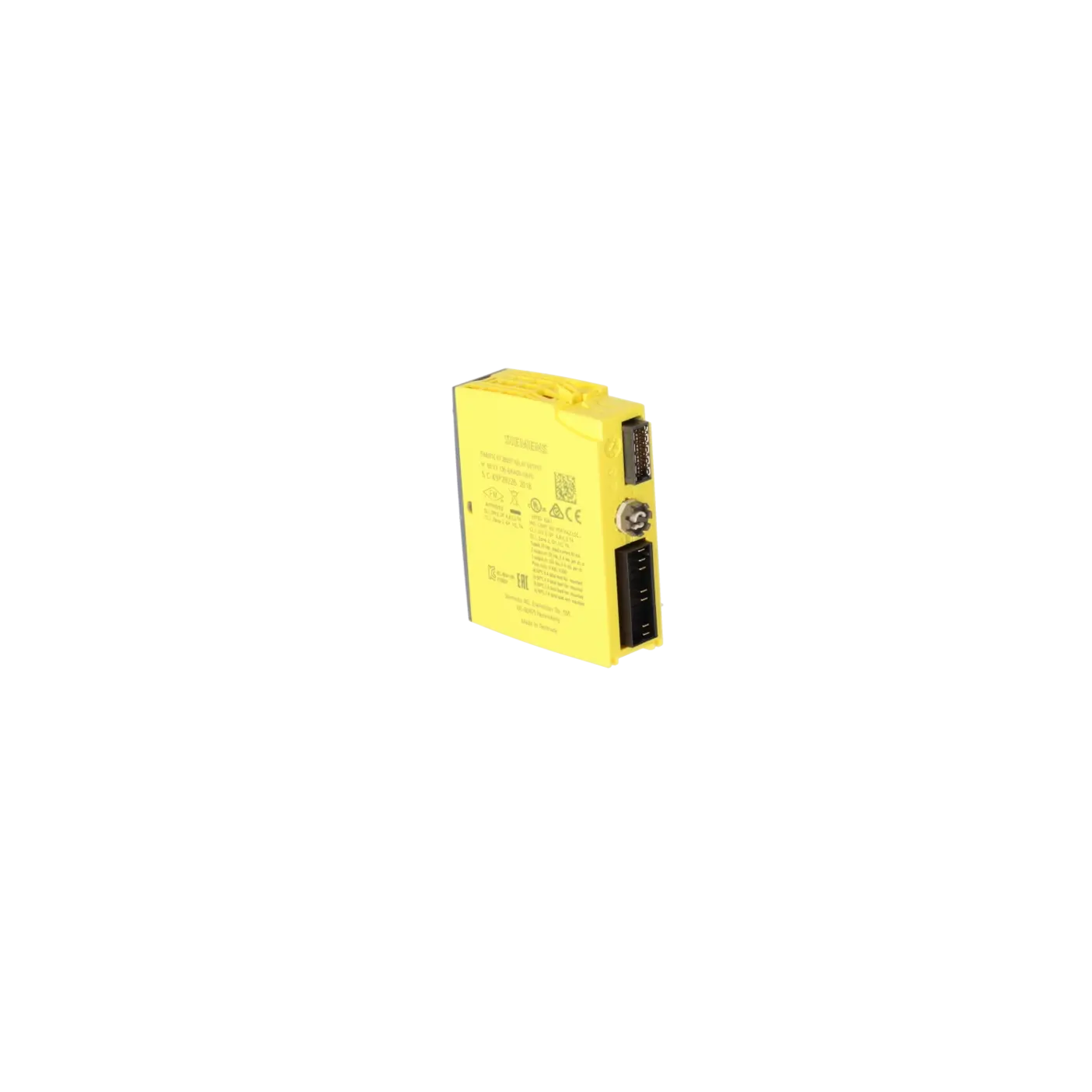

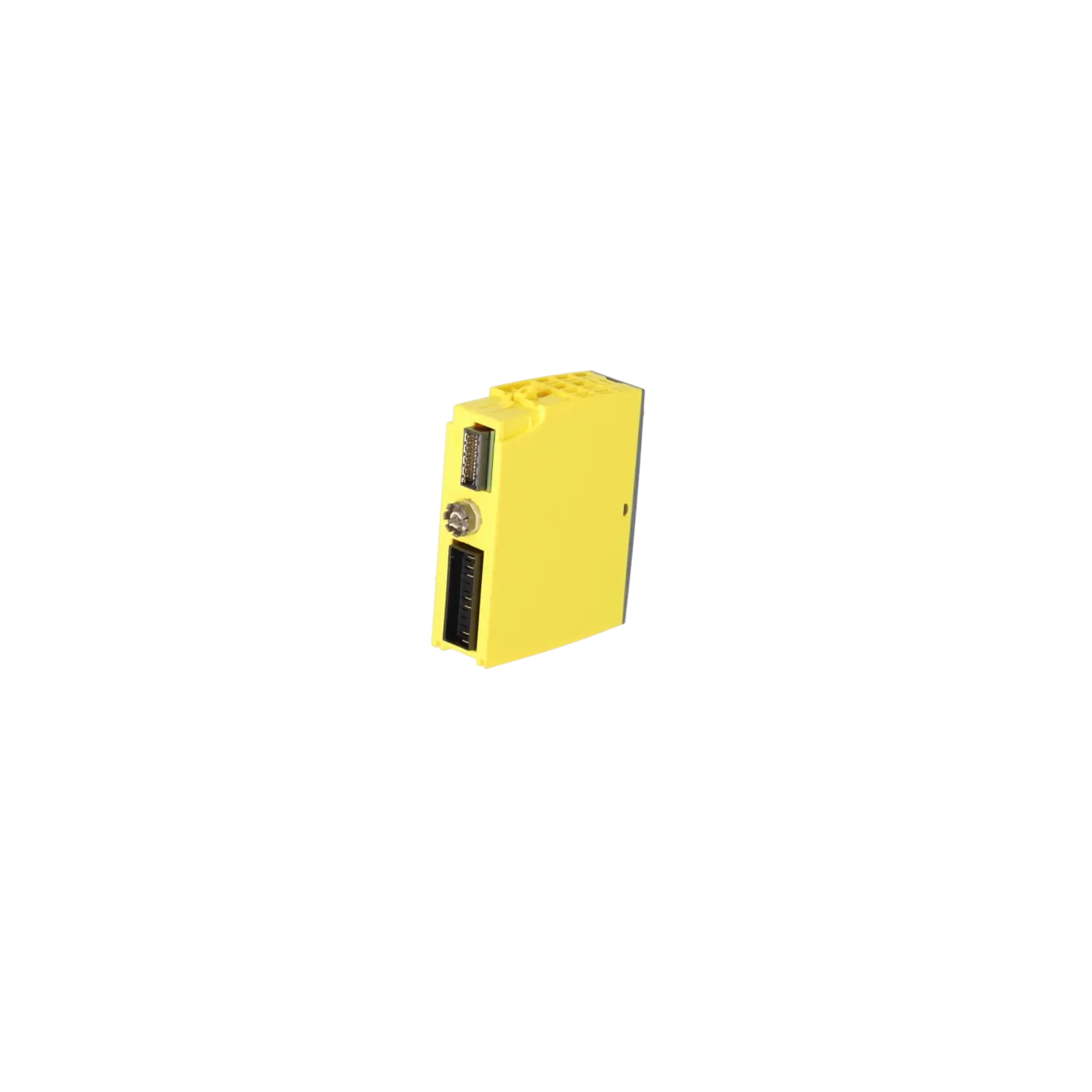

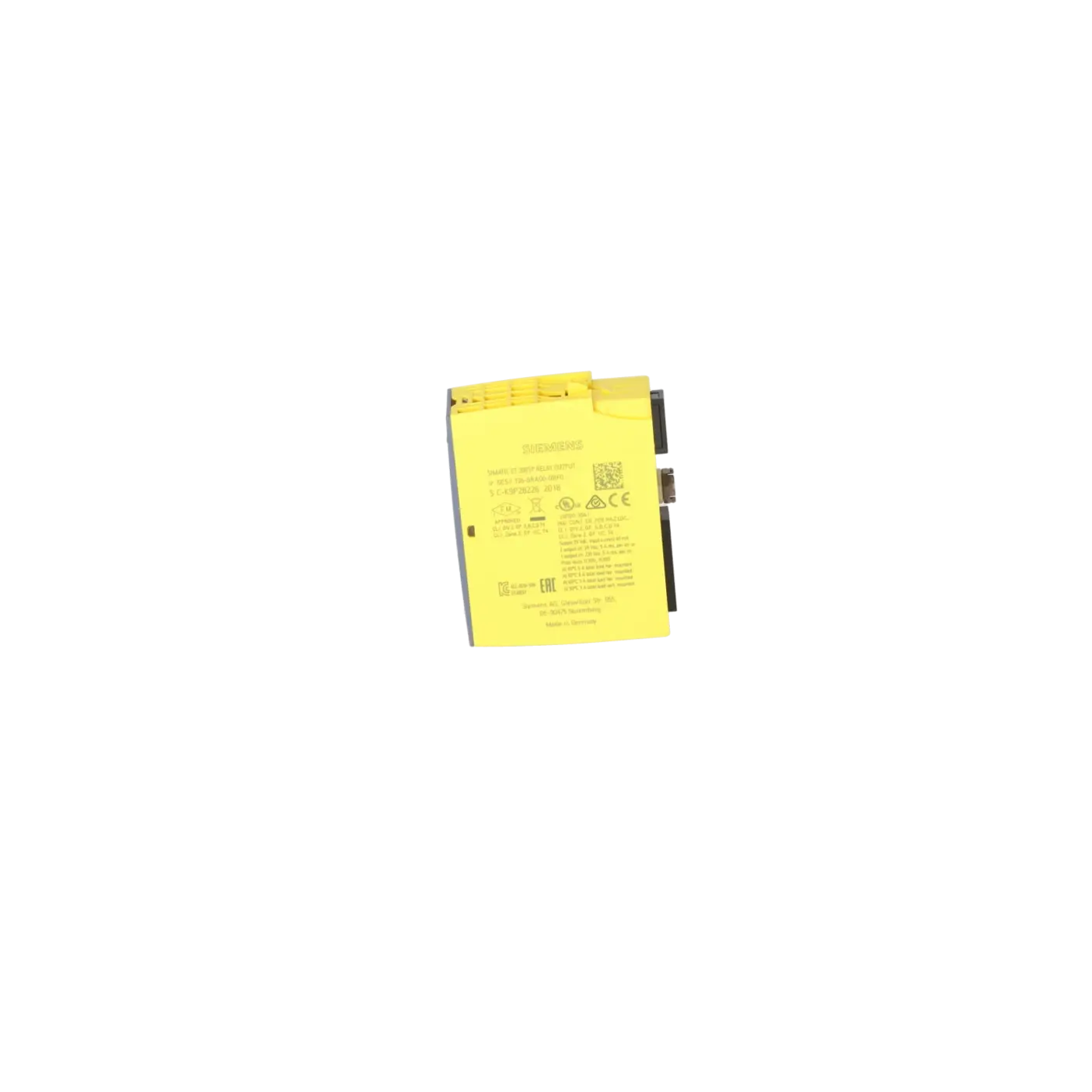

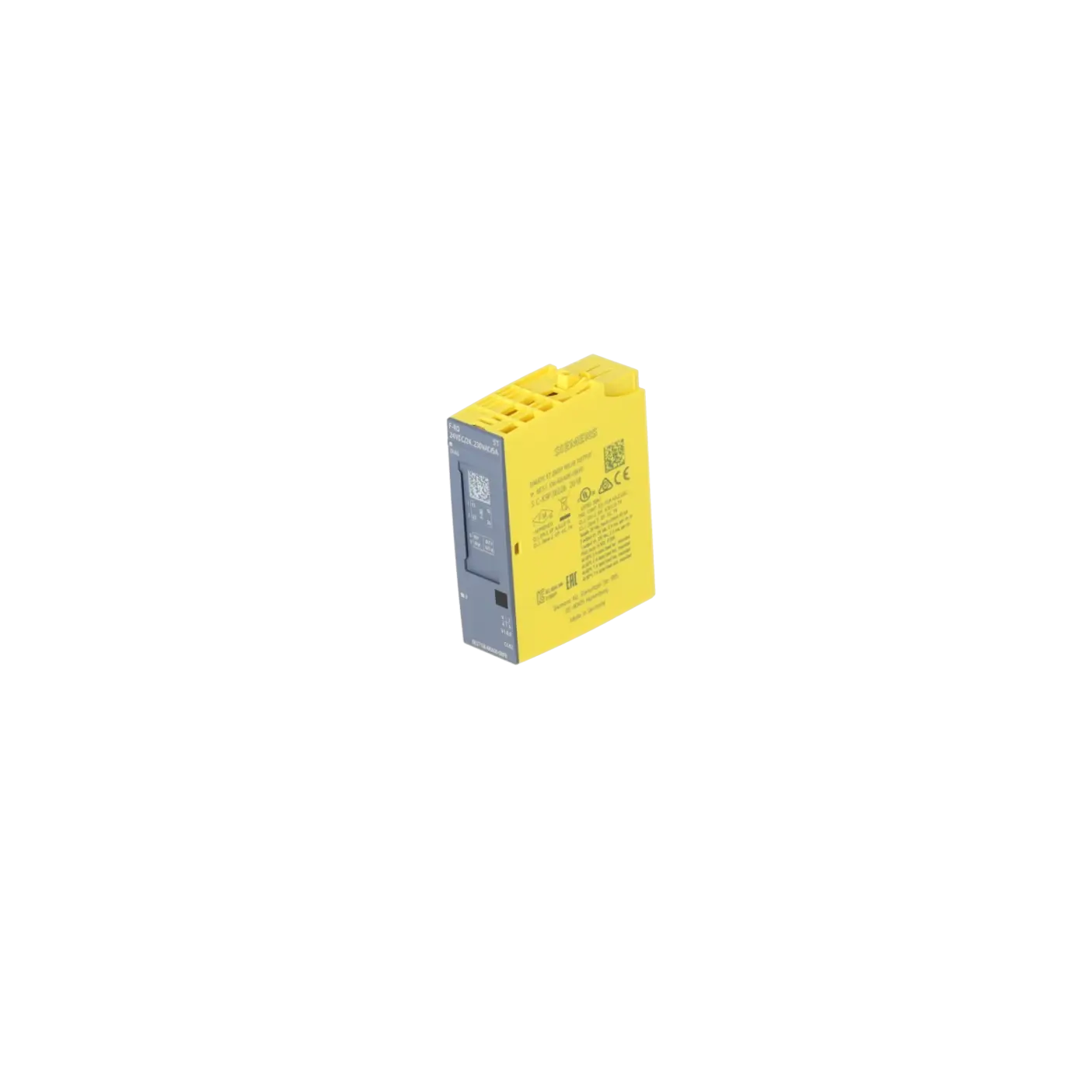

6ES7136-6RA00-0BF0 ist ein fehlersicheres Siemens SIMATIC ET 200SP Elektronikmodul mit der Typbezeichnung F-RQ 1x24VDC/24..230VAC/5A ST. Es wird als Relais-Digitalausgabemodul in dezentralen Peripheriestationen eingesetzt, wenn Lasten sicher geschaltet oder abgeschaltet werden müssen. Der typische Einsatz liegt in Maschinen, Anlagen und Sicherheitskreisen, in denen ein fehlersicherer Ausgang über Relaiskontakte benötigt wird. Das Modul besitzt einen Relaisausgang mit zwei Schließern und ist für Anwendungen bis PL e beziehungsweise SIL 3 ausgelegt, wenn die Ansteuerung über ein geeignetes F-DQ-Modul erfolgt. Für Instandhaltung und Einkauf ist die exakte Artikelnummer besonders wichtig, da Projektierung, BaseUnit, Verdrahtung und Sicherheitsfunktion eindeutig zusammenpassen müssen.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Baugruppe 6ES7136-6RA00-0BF0 arbeitet mit einer DC-24-V-Ansteuerspannung für die Relaisspule und kann Lastspannungen von 24 V DC sowie 24 bis 230 V AC schalten. Der Relaisausgang ist für einen Summenstrom bis 5 A vorgesehen, wobei Derating, Einbaulage und Umgebungstemperatur bei der Auslegung berücksichtigt werden müssen. Die Breite von 20 mm ist für den Platzbedarf im ET-200SP-Aufbau relevant. Die Projektierung ist mit TIA Portal ab V13 sowie mit STEP 7 ab V5.5 SP4 möglich. Für die Fehlersuche sind die DIAG-LED, der Kanalstatus, der Rücklesekanal und die korrekte Parametrierung entscheidend, weil das Modul nicht nur elektrisch, sondern auch sicherheitstechnisch zur vorhandenen Applikation passen muss.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Der Life-Cycle-Status von 6ES7136-6RA00-0BF0 ist als PM300: Aktives Produkt geführt. Damit liegt für diese Artikelnummer kein belastbar bestätigter Hinweis auf eine Abkündigung oder einen verifizierten Nachfolger vor. Für Betreiber bleibt dennoch eine strukturierte Bewertung sinnvoll, weil auch aktive Industrieelektronik von Projektierungsstand, Sicherheitsfreigabe, Anlagenstandard, Bevorratung und Beschaffungsstrategie abhängt. Besonders bei sicherheitsgerichteten Funktionen sollte ein Austausch nicht nur nach mechanischer Passform erfolgen, sondern anhand der vorhandenen ET-200SP-Konfiguration, der F-Parametrierung, der verwendeten BaseUnit und der Sicherheitsapplikation geprüft werden. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei 6ES7136-6RA00-0BF0 sind vor allem Reparatur, Austausch, Ersatzteilversorgung, Bevorratung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn das Modul aus einer bestehenden Anlage stammt, ein konkretes Fehlerbild vorliegt und eine wirtschaftliche Weiternutzung der Sicherheitsapplikation geprüft werden soll. Austausch oder Ersatzteilbeschaffung sind besonders wichtig, wenn Stillstandszeiten reduziert und die vorhandene ET-200SP-Struktur unverändert weiterbetrieben werden soll. Life Cycle Management unterstützt Betreiber dabei, kritische Automatisierungskomponenten zu erfassen, Versorgungsrisiken zu bewerten und geeignete Bevorratungs- oder Reparaturstrategien festzulegen. Ergänzend können Fachseminare zu SIMATIC, TIA Portal, Diagnose und Instandhaltung dazu beitragen, Fehlersuche und Wiederinbetriebnahme sicherer vorzubereiten.

Kann 6ES7136-6RA00-0BF0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn das Modul elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden ET-200SP-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Garantie und Gewährleistung erhöhen zusätzlich die Planungssicherheit bei Reparatur und Ersatzteilversorgung.

Ist 6ES7136-6RA00-0BF0 noch ein aktives Siemens Produkt?

Ja, 6ES7136-6RA00-0BF0 ist als aktives Produkt geführt. Für die Beschaffung bedeutet das jedoch nicht automatisch, dass jede technische, kaufmännische oder terminliche Anforderung ohne Prüfung erfüllt ist. Besonders bei sicherheitsgerichteten Baugruppen sollten Verfügbarkeit, Lieferzeit, Preis und Konditionen tagesaktuell geprüft oder über eine Anfrage geklärt werden. Für Betreiber bleibt außerdem wichtig, ob die vorhandene Projektierung, BaseUnit, Sicherheitslogik und Anlagenfreigabe zur konkreten Baugruppe passen.

Worauf ist beim Austausch von 6ES7136-6RA00-0BF0 zu achten?

Beim Austausch ist nicht nur die Artikelnummer entscheidend, sondern auch die Projektierung der ET-200SP-Station, die verwendete BaseUnit, die Verdrahtung der Relaiskontakte und die F-Parametrierung. Zusätzlich sollte der Rücklesekanal im Sicherheitsprogramm geprüft werden, weil RQ0 und RQ1 unterschiedlich behandelt werden können. Nach dem Einbau ist eine Funktionsprüfung der Sicherheitsfunktion erforderlich. Bei ungeklärtem Fehlerbild kann ein geprüfter Austausch oder eine Reparatur helfen, unnötige Änderungen an der bestehenden Anlage zu vermeiden.

Was tun, wenn 6ES7136-6RA00-0BF0 kurzfristig benötigt wird?

Bei kurzfristigem Bedarf sollte zuerst die exakte Artikelnummer 6ES7136-6RA00-0BF0 mit der verbauten Baugruppe abgeglichen werden. Anschließend können Preis, Verfügbarkeit und Lieferzeit tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Bei Anlagenstillstand kann zusätzlich bewertet werden, ob ein Austauschgerät, ein geprüftes Ersatzteil oder eine Reparatur der vorhandenen Baugruppe die schnellere und wirtschaftlichere Lösung ist. Für den Einkauf ist dabei wichtig, technische Passfähigkeit und Beschaffungssicherheit gemeinsam zu betrachten.

Gibt es einen Nachfolger für 6ES7136-6RA00-0BF0?

Ein verifizierter, kompatibler Nachfolger wird für 6ES7136-6RA00-0BF0 nicht belastbar ausgewiesen. Deshalb sollte kein Ersatztyp ohne technische Prüfung eingesetzt werden. Bei sicherheitsgerichteten Modulen müssen Artikelnummer, F-Funktion, BaseUnit, Projektierung, Sicherheitsprogramm und Anlagenfreigabe zusammenpassen. Wenn ein Alternativteil oder eine Migration geprüft werden soll, ist eine technische Bewertung erforderlich. Häufig ist die Reparatur oder Beschaffung der identischen Baugruppe der risikoärmere Weg, wenn die bestehende Anlage unverändert weiterbetrieben werden soll.

Warum ist die richtige BaseUnit bei 6ES7136-6RA00-0BF0 wichtig?

Die BaseUnit bestimmt die mechanische Aufnahme, die Klemmenbelegung und die Verdrahtungsumgebung der ET-200SP-Baugruppe. Für 6ES7136-6RA00-0BF0 ist deshalb zu prüfen, ob die vorhandene BaseUnit zur F-RQ-Baugruppe und zur Sicherheitsapplikation passt. Eine falsche Zuordnung kann zu Verdrahtungsfehlern, Diagnosemeldungen oder einer nicht funktionsfähigen Sicherheitskette führen. Bei Austausch, Reparatur oder Ersatzteilbeschaffung sollte die vorhandene Anlagenkonfiguration immer mit der tatsächlich verbauten Baugruppe abgeglichen werden.

Wann lohnt sich Reparatur statt Neukauf bei 6ES7136-6RA00-0BF0?

Eine Reparatur lohnt sich vor allem dann, wenn die bestehende Anlage weiterbetrieben werden soll, die Projektierung unverändert bleiben soll oder ein ungeplanter Austausch Risiken für die Wiederinbetriebnahme verursacht. Der Nutzen liegt in der Fehleranalyse am konkreten Modul, der möglichen Instandsetzung bis auf Bauteilebene und der abschließenden Funktionsprüfung. Für Betreiber kann das wirtschaftlich attraktiv sein, wenn dadurch Stillstand reduziert, die vorhandene Sicherheitsapplikation erhalten und eine kurzfristige Migration vermieden werden kann.

Welche Rolle spielt Life Cycle Management bei 6ES7136-6RA00-0BF0?

Life Cycle Management hilft, kritische Automatisierungskomponenten wie 6ES7136-6RA00-0BF0 systematisch zu erfassen und Beschaffungs-, Reparatur- sowie Bevorratungsrisiken zu bewerten. Auch bei aktiven Produkten ist eine strukturierte Ersatzteilstrategie sinnvoll, wenn die Baugruppe in sicherheitsrelevanten Anlagenbereichen eingesetzt wird. Eine belastbare Datenbasis unterstützt Instandhaltung, Einkauf und technische Leitung dabei, Stillstandsrisiken zu reduzieren, Reparaturfähigkeit einzuplanen und Ersatzteile für kritische Anlagenbereiche gezielt abzusichern.
