SIEMENS 6ES7131-6BH01-0BA0

Was ist 6ES7131-6BH01-0BA0 und wo wird es eingesetzt

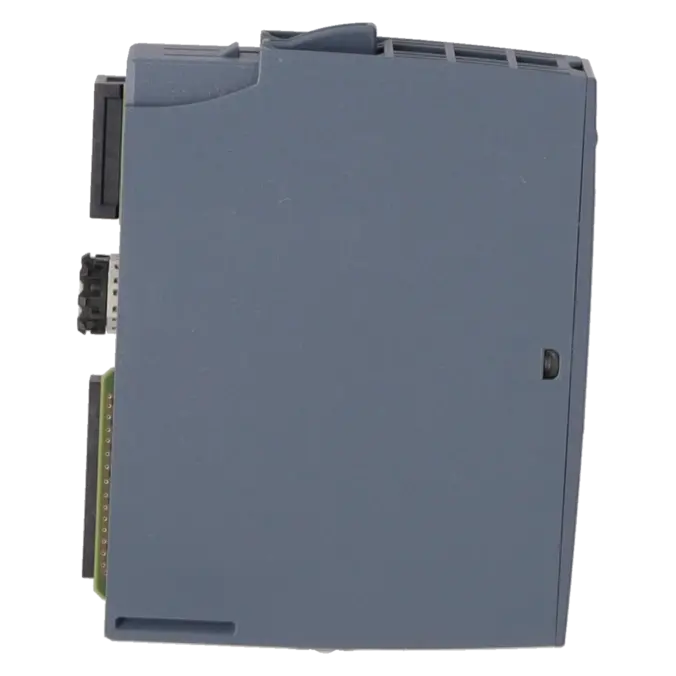

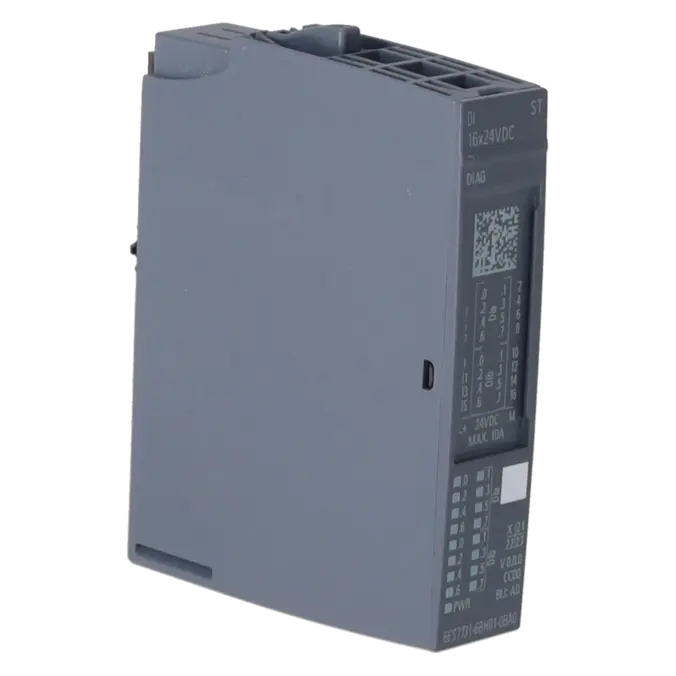

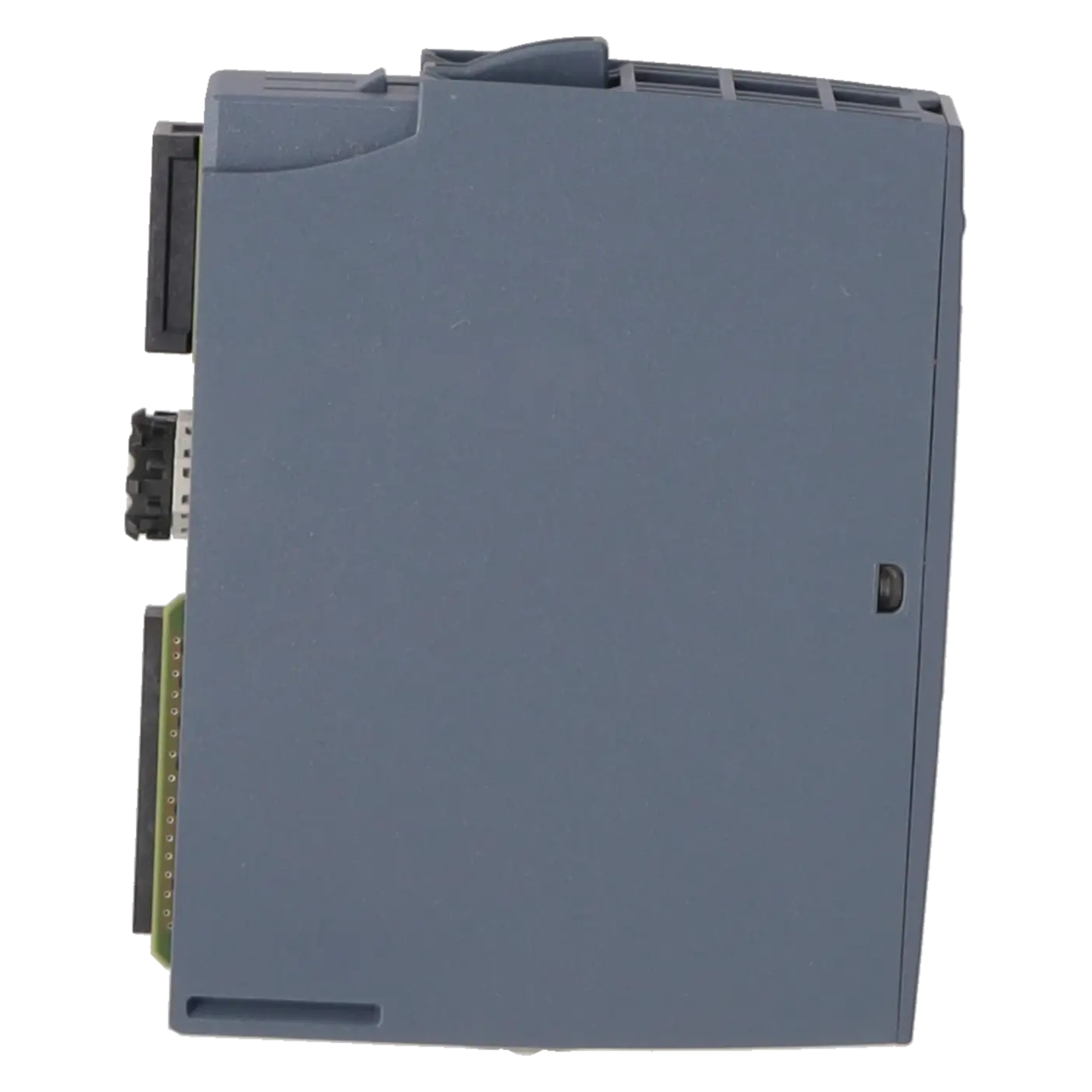

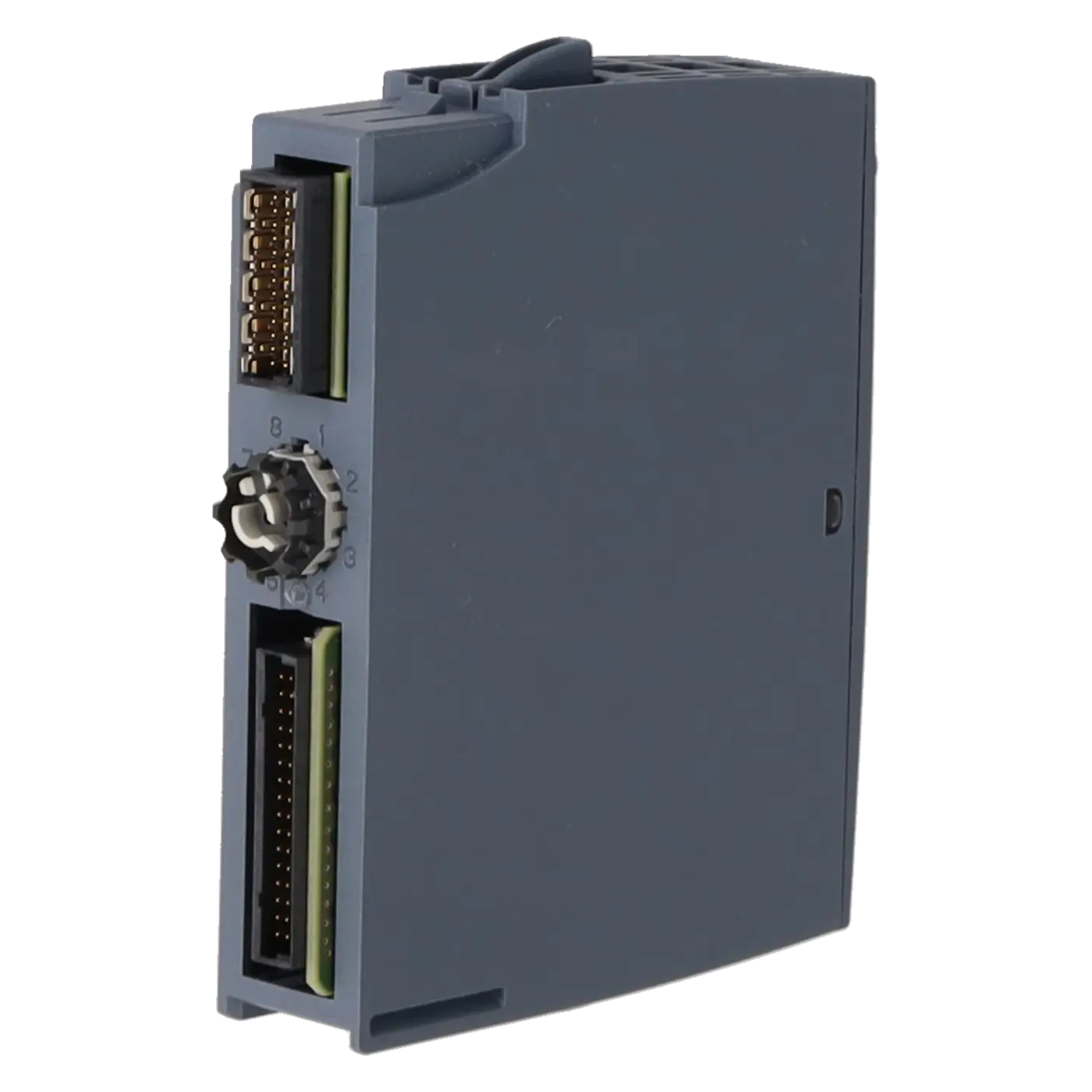

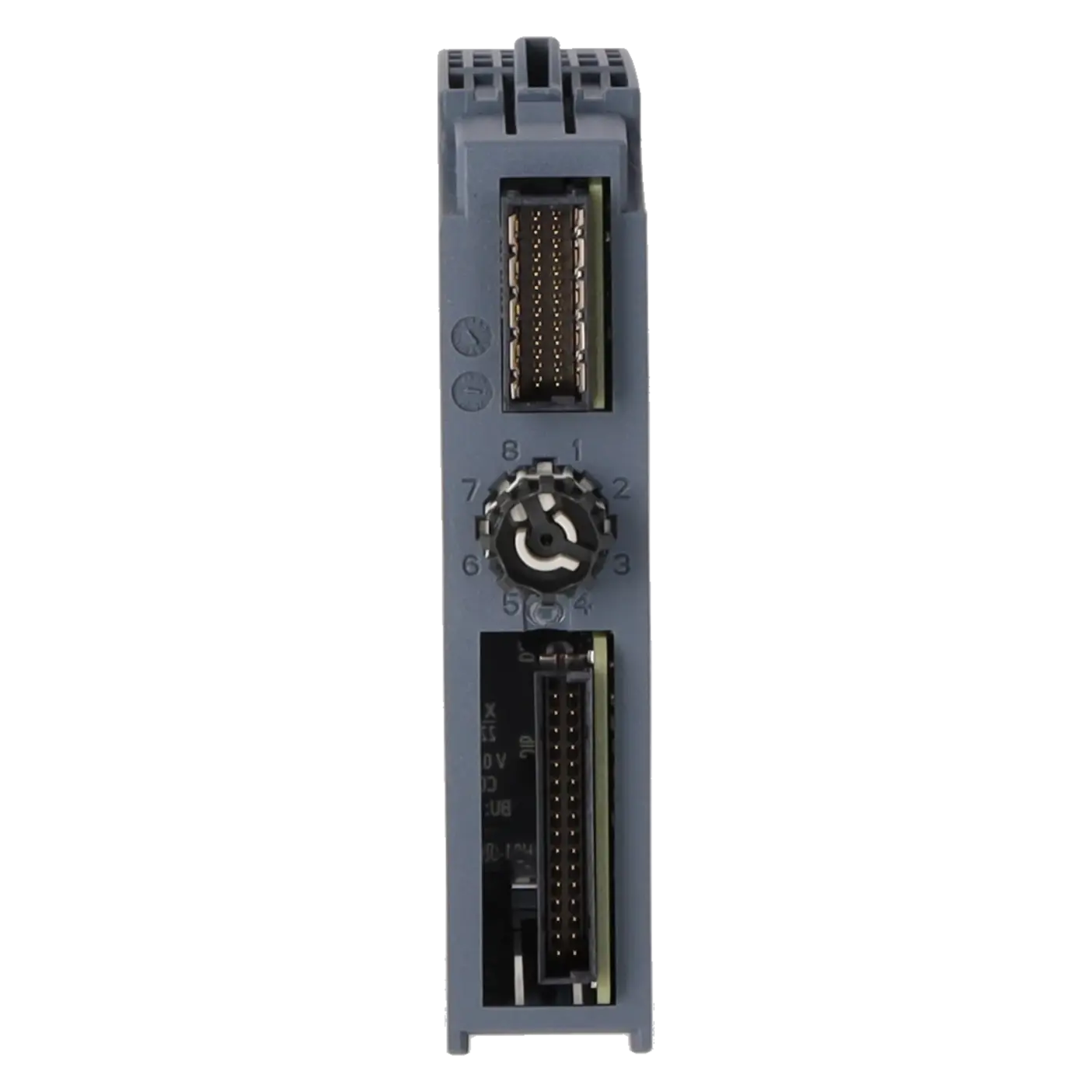

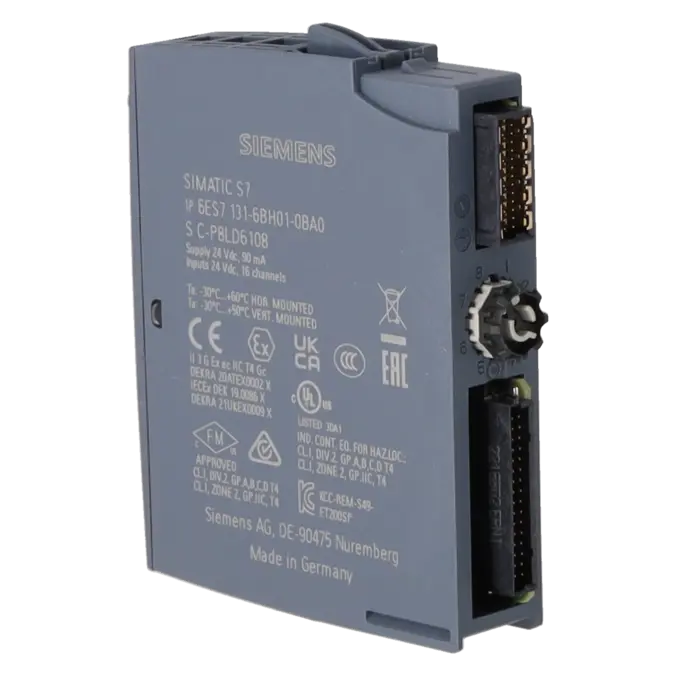

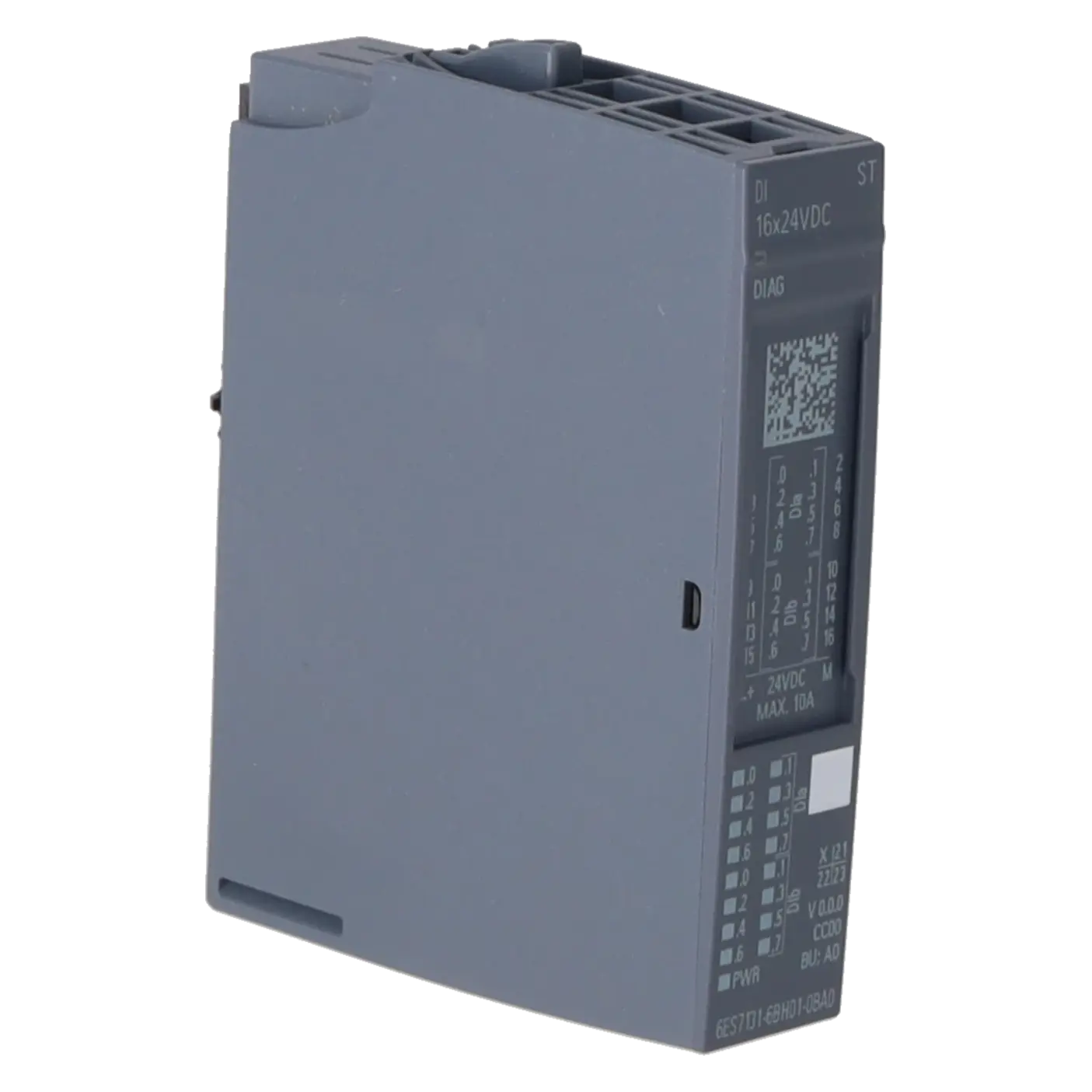

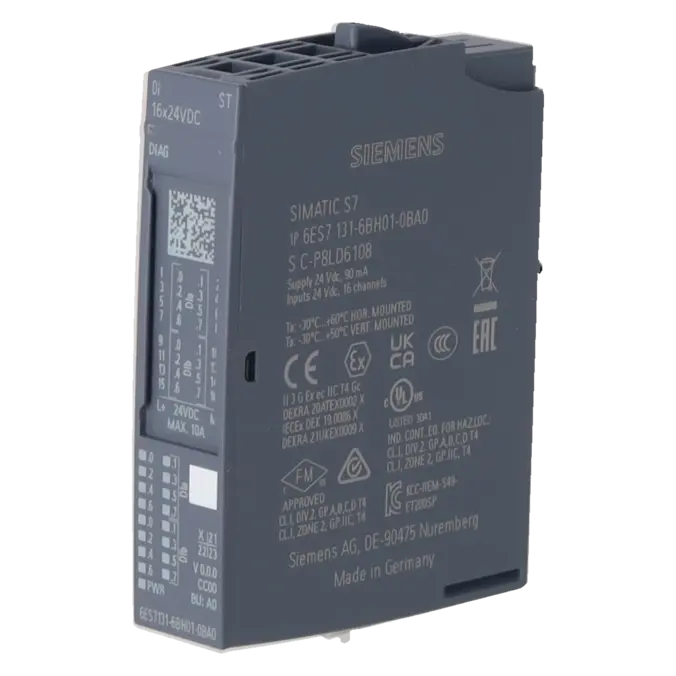

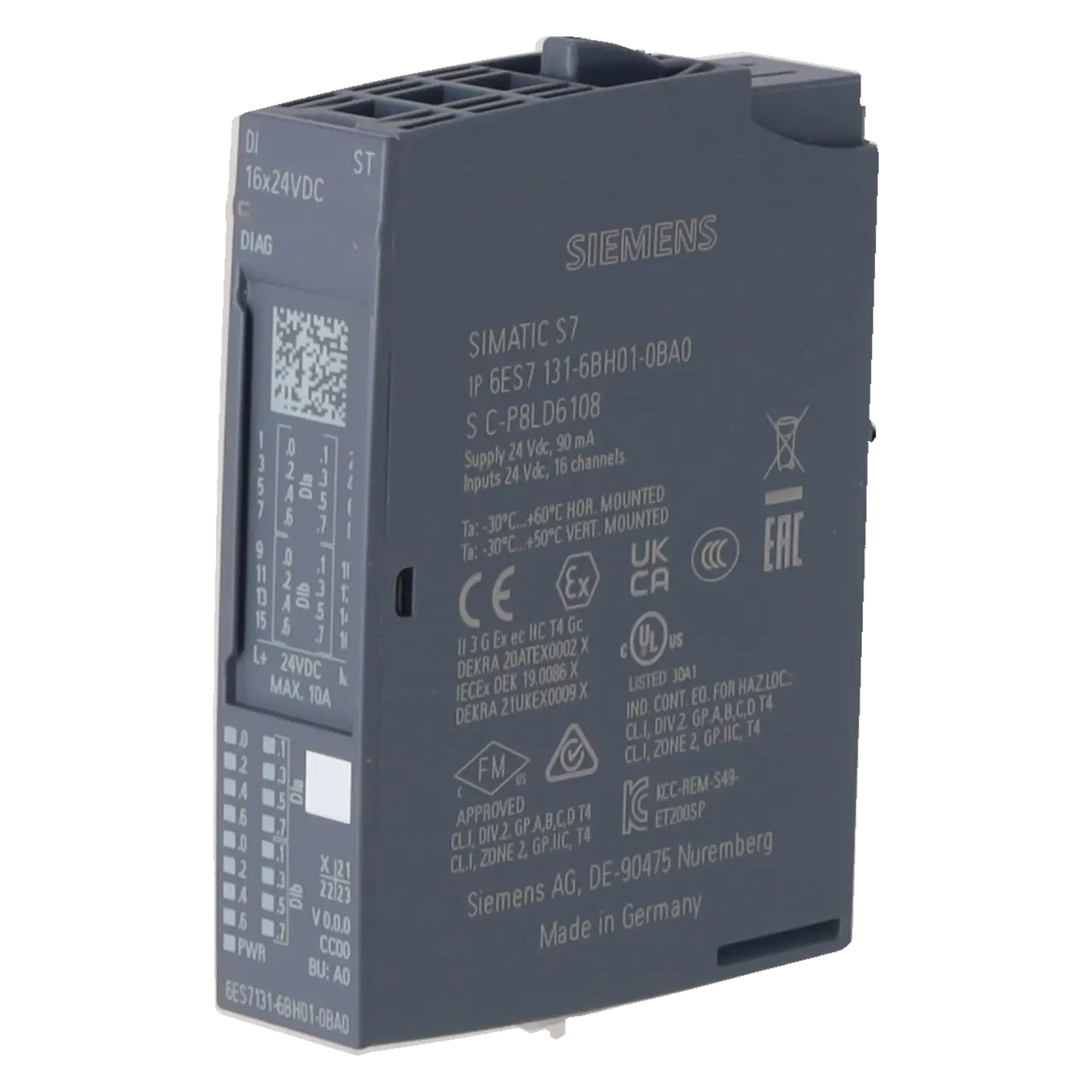

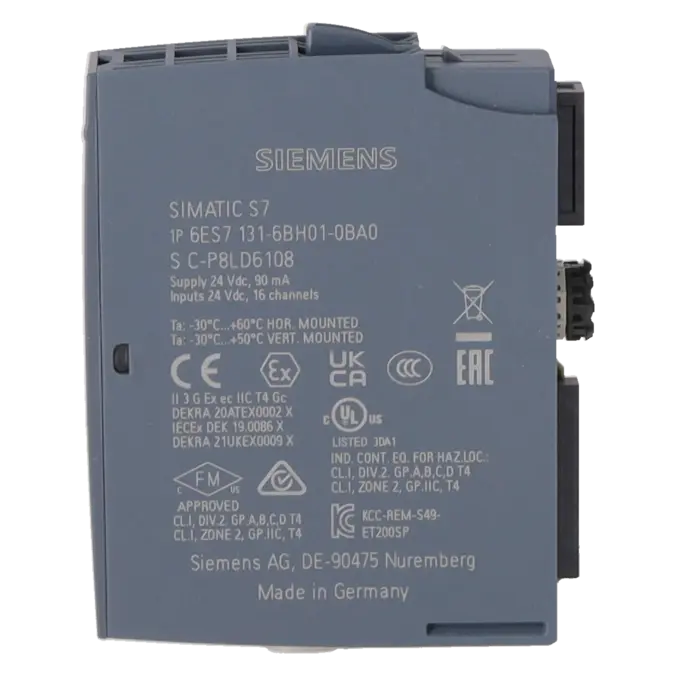

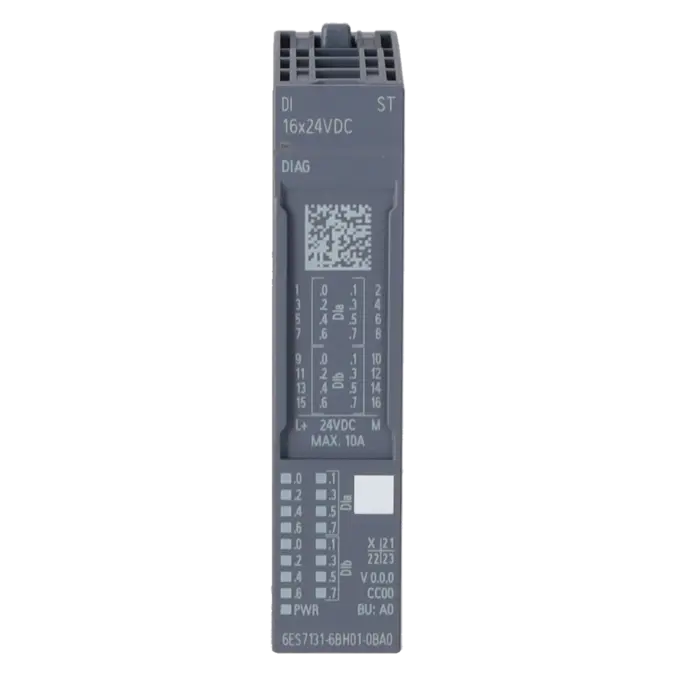

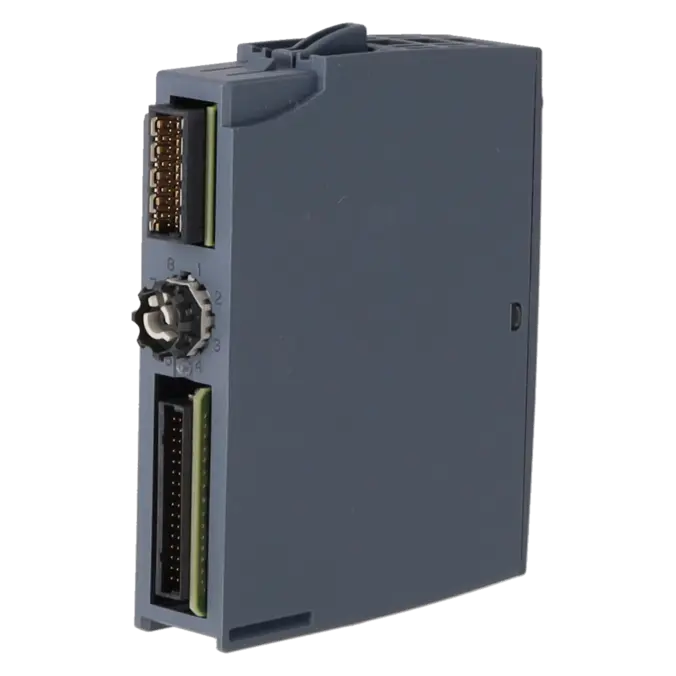

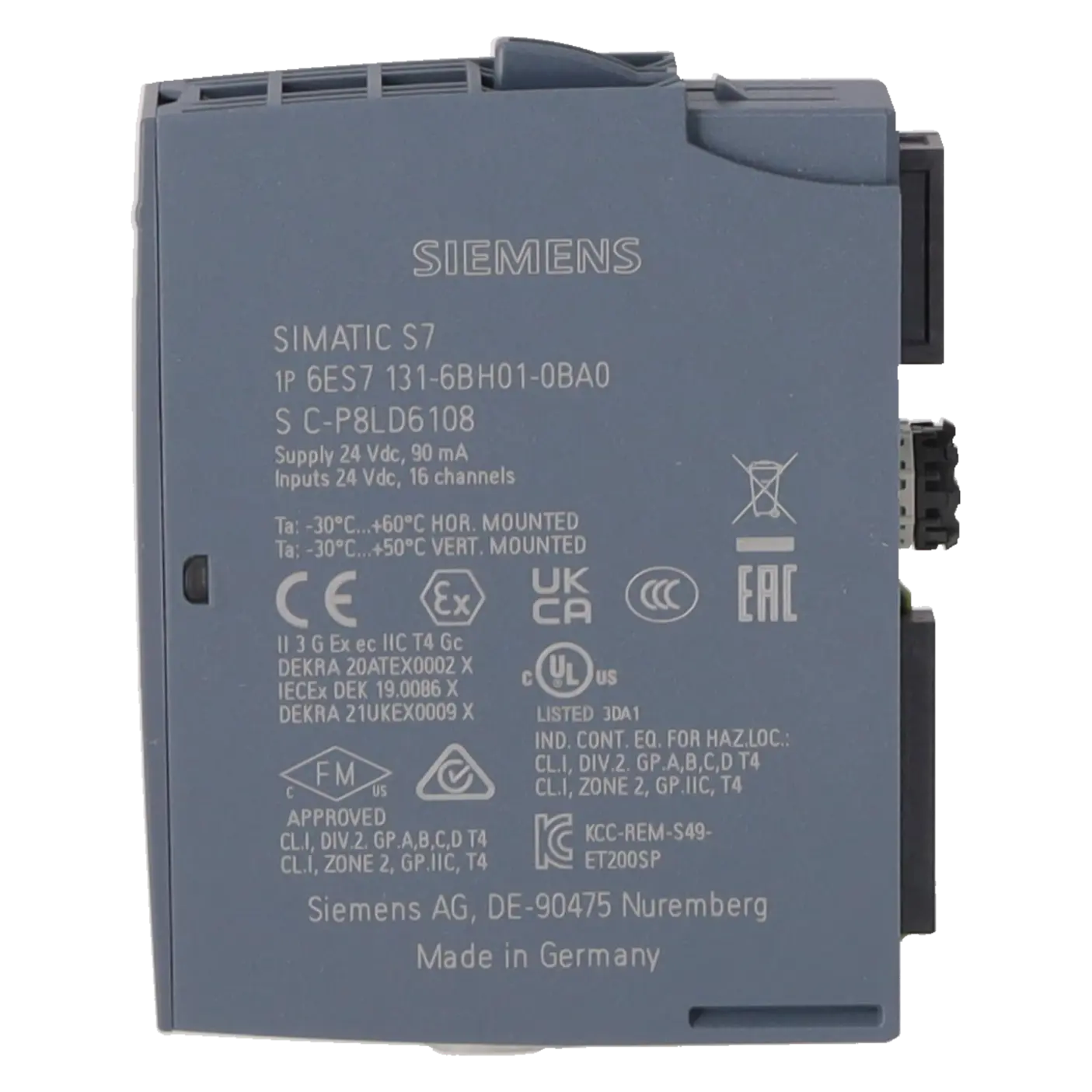

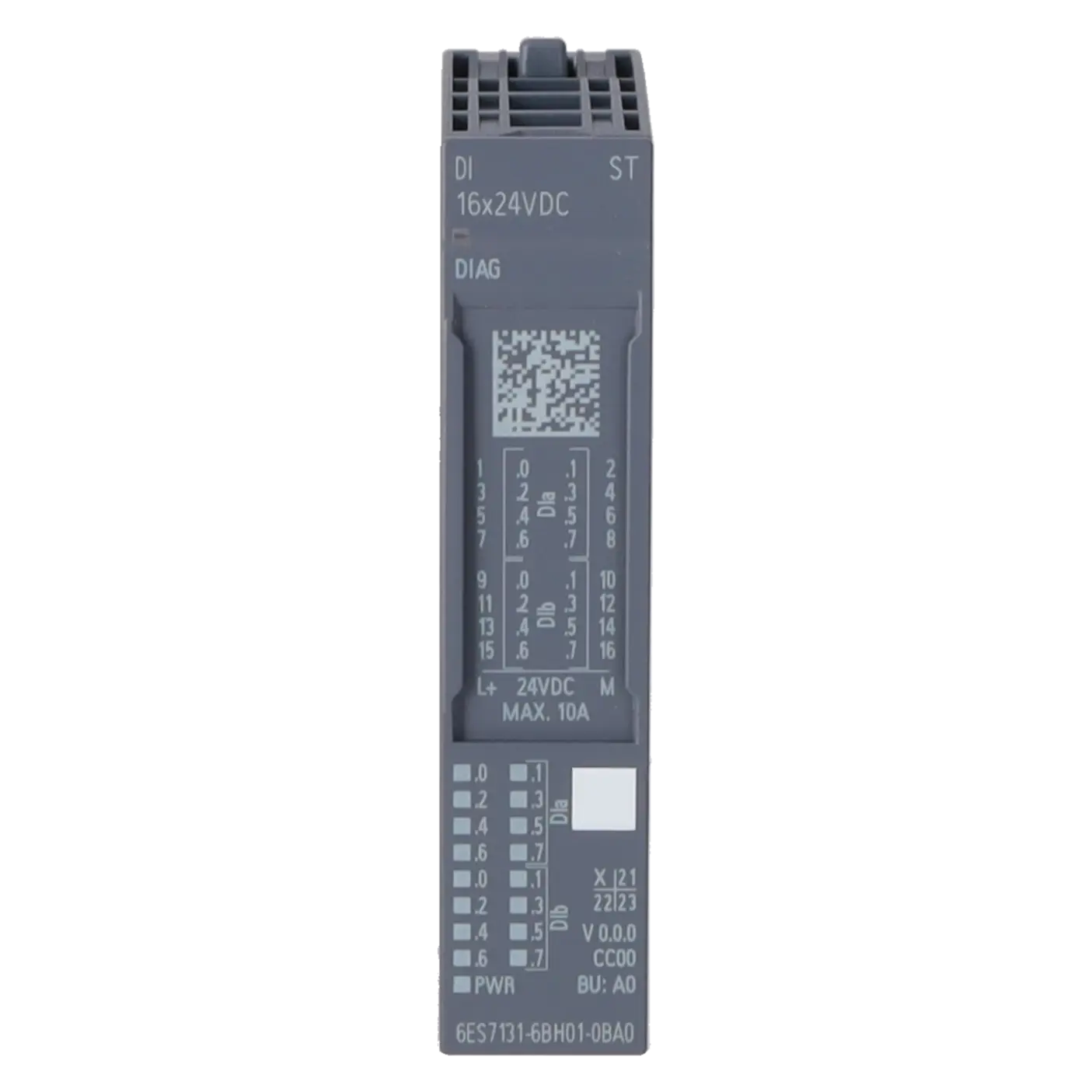

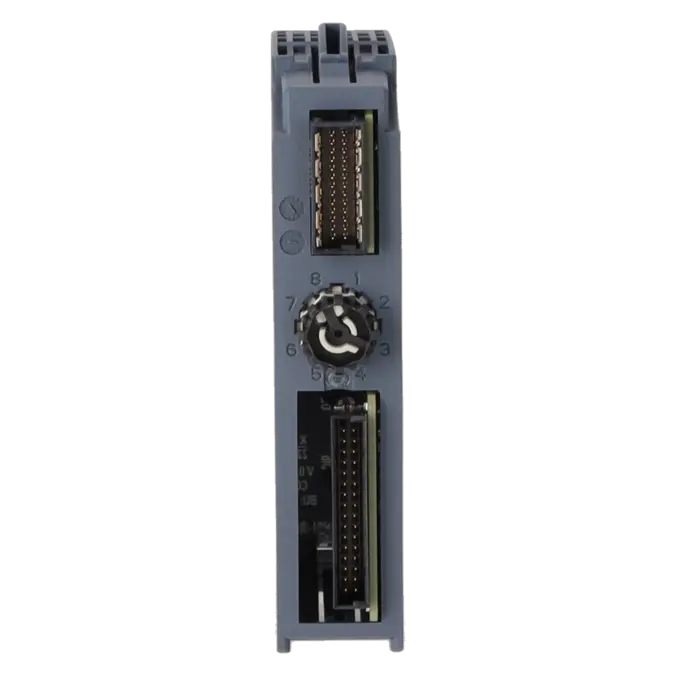

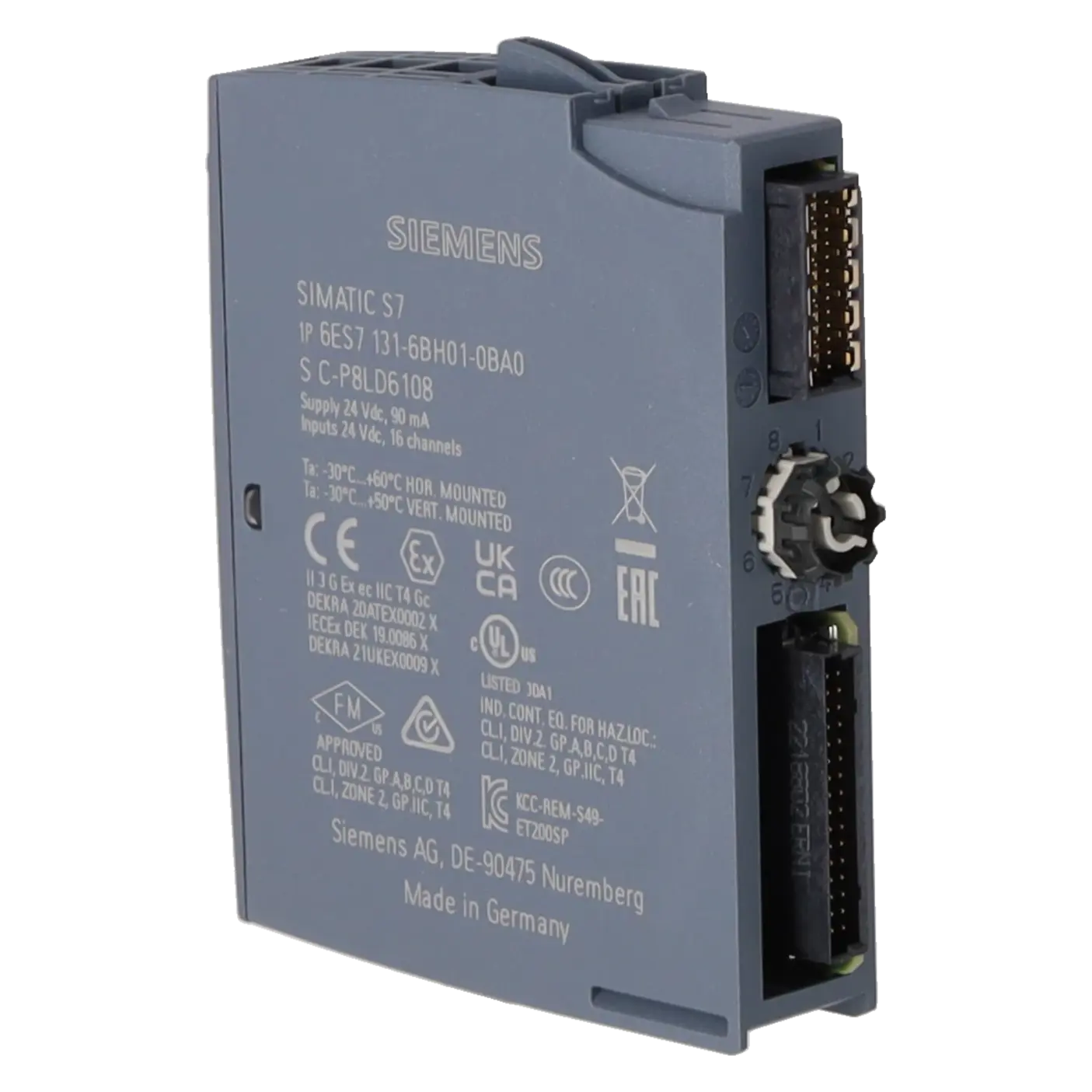

6ES7131-6BH01-0BA0 ist ein SIMATIC ET 200SP Digitaleingabemodul mit 16 digitalen 24-V-DC-Eingängen für dezentrale Automatisierungslösungen. Das Modul ist für PNP-Signale beziehungsweise P-lesende Eingänge ausgelegt, arbeitet nach IEC 61131 Typ 3 und wird auf BaseUnit Typ A0 eingesetzt. Typische Anwendungen sind Maschinenbau, Fördertechnik, Verpackung, Intralogistik und Retrofit-Projekte, in denen Binärsignale wie Endschalter, Initiatoren, Taster oder Störkontakte sicher an die SPS übergeben werden müssen. Für Instandhaltung und Einkauf ist die Baugruppe vor allem dann relevant, wenn ein ET-200SP-Teilnehmer schnell identifiziert, ersetzt, repariert oder als Bestandsrisiko sauber abgesichert werden soll.

Überblick über die wichtigsten technischen Daten und was diese bedeuten

Das Modul verarbeitet 16 digitale Eingangssignale mit 24 V DC, wobei ein Signal „1“ ab +11 bis +30 V erkannt wird und „0“ im Bereich -30 bis +5 V liegt. Die Eingangsverzögerung ist von 0,05 bis 20 ms parametrierbar. Das hilft, Prellen und Störimpulse aus dem Feld zu unterdrücken. Der Adressraum beträgt 2 Byte Eingänge plus optional 2 Byte QI-Information für Wertstatus. Zulässig sind geschirmte Leitungen bis 1.000 m und ungeschirmte bis 600 m. Außerdem lassen sich 2-Draht-Sensoren anschließen, sofern deren Ruhestrom zur Spezifikation passt. Für kompakte Schaltschränke spricht auch die schmale Bauform mit 15 mm Breite.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Nach Siemens wird 6ES7131-6BH01-0BA0 als PM300: Active Product geführt. Das ist für Betreiber wichtig, weil die Baugruppe damit nicht im Abkündigungsstatus steht und weiterhin als reguläres Produkt im Siemens-Portfolio erscheint. Gleichzeitig ist das Modul technisch klar definiert: HW-Funktionsstand ab FS02, Firmware V0.0 und kein Firmware-Update möglich. Für ältere Anlagen ist zusätzlich relevant, dass Siemens das frühere Modul 6ES7131-6BH00-0BA0 als Vorgänger ausweist und 6ES7131-6BH01-0BA0 als voll kompatiblen Nachfolger nennt. In den geprüften Siemens-Quellen war für die aktuelle Artikelnummer selbst jedoch kein weiterer verifizierter Hersteller-Nachfolger ausgewiesen.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Wenn eine Baugruppe ausfällt, zählt vor allem die Zeit bis zur Wiederinbetriebnahme. Für 6ES7131-6BH01-0BA0 bietet EICHLER Reparatur, Austausch, Gebraucht und Neu an. Die Reparatur ist besonders sinnvoll, wenn die vorhandene Baugruppe kurzfristig erhalten werden soll und die Maschine mit identischer Hardware weiterlaufen muss. EICHLER nennt dafür 2 bis 5 Tage als durchschnittliche Reparaturdauer, dazu technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Für Einkauf und Produktion schaffen Austausch-, Gebraucht- und Neulösungen zusätzliche Sicherheit, wenn Bestände aufgebaut, Stillstände abgesichert oder Obsoleszenzrisiken reduziert werden sollen.

Ist 6ES7131-6BH01-0BA0 für PNP oder NPN geeignet?

6ES7131-6BH01-0BA0 ist ein P-lesendes Digitaleingabemodul und damit für PNP-Signale ausgelegt. Das ist ein wichtiger Punkt bei der Ersatzteilidentifikation, weil falsch ausgewählte Sensorlogik oft zu unnötigen Inbetriebnahmeproblemen führt. Wer mit NPN-Ausgängen arbeitet, sollte die Signalführung und das Bezugspotenzial sehr genau prüfen oder eine saubere Signalumsetzung vorsehen, statt das Modul direkt als universellen Eingang zu behandeln.

Welche BaseUnit passt zu 6ES7131-6BH01-0BA0?

Siemens gibt für dieses Modul eindeutig BU-Typ A0 vor. Das ist für Beschaffung und Service relevant, weil viele ET-200SP-Probleme nicht am Elektronikmodul selbst, sondern an einer falsch gewählten oder unpassend kombinierten BaseUnit hängen. Laut den technischen Angaben sind 1-, 2-, 3- und 4-Leiter-Anschlussvarianten möglich, bei 2- bis 4-Leiter-Anschlüssen jeweils in Kombination mit einem Potenzialverteilermodul. BU-Typ A0 sollte deshalb bei Angebot, Bestellung und Ersatzteilprüfung immer mitgeprüft werden.

Kann ich an 6ES7131-6BH01-0BA0 auch 2-Draht-Sensoren anschließen?

Ja, das Modul unterstützt 2-Draht-Sensoren. Entscheidend ist jedoch, dass der zulässige Ruhestrom des Sensors eingehalten wird. Siemens nennt hier maximal 1,5 mA. Wird dieser Wert überschritten oder ist die Verdrahtung ungünstig, können Fehlsignale oder Diagnosemeldungen entstehen. Für Instandhalter ist das besonders wichtig bei Retrofit-Projekten, wenn vorhandene Feldsensorik weiterverwendet werden soll und nicht jeder Sensor ohne Prüfung zu einem Standard-DI-Modul passt.

Wie viel Adressraum belegt 6ES7131-6BH01-0BA0 in der SPS?

Das Modul belegt 2 Byte Eingangsadressraum. Zusätzlich können 2 Byte für QI-Informationen genutzt werden, wenn der Wertstatus benötigt wird. Das ist vor allem in größeren Projekten wichtig, in denen Adressplanung, Diagnosekonzepte und standardisierte Bibliotheken abgestimmt werden müssen. Für Engineering und Service bedeutet das: Die Baugruppe ist kompakt, aber nicht nur elektrisch, sondern auch logisch sauber in die Projektierung einzuordnen.

Ab welcher Software lässt sich 6ES7131-6BH01-0BA0 projektieren?

Für die Integration nennt Siemens unter anderem STEP 7 TIA Portal ab V14, STEP 7 ab V5.5 SP3 sowie PCS 7 ab V8.1 SP1. Diese Information ist bei Erweiterungen und Austauschprojekten besonders wichtig, weil Parametrierfehler häufig aus einer nicht passenden Engineering-Umgebung oder einem unvollständigen Hardwarekatalog entstehen. Vor einer Beschaffung für Bestandsanlagen sollte deshalb immer geprüft werden, welche Projektierungsumgebung tatsächlich im Werk eingesetzt wird.

Ist 6ES7131-6BH01-0BA0 noch liefer- und servicefähig sinnvoll einplanbar?

Die Baugruppe wird von Siemens als aktives Produkt geführt. Auf der EICHLER-Seite sind zusätzlich Reparatur, Austausch, Gebraucht und Neu als Beschaffungs- beziehungsweise Serviceoptionen ausgewiesen. Für Betreiber ist das praxisnah, weil nicht jede Situation dieselbe Lösung braucht: Bei akutem Stillstand kann ein Austauschweg sinnvoll sein, bei planbaren Maßnahmen eine Reparatur oder Lagerstrategie. So lässt sich die Funktionsfähigkeit auch in älteren ET-200SP-Strukturen wirtschaftlich absichern.
