SIEMENS 6ES7131-4BD01-0AA0

Was ist 6ES7131-4BD01-0AA0 und wo wird es eingesetzt

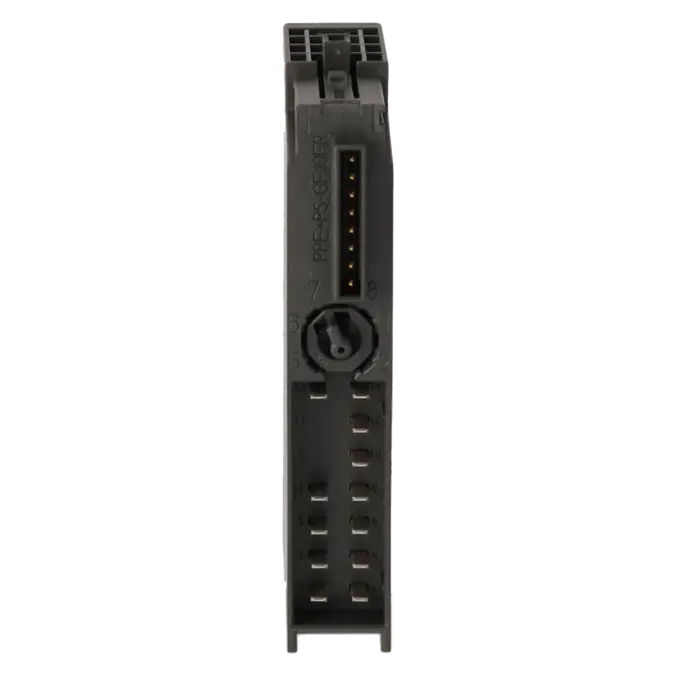

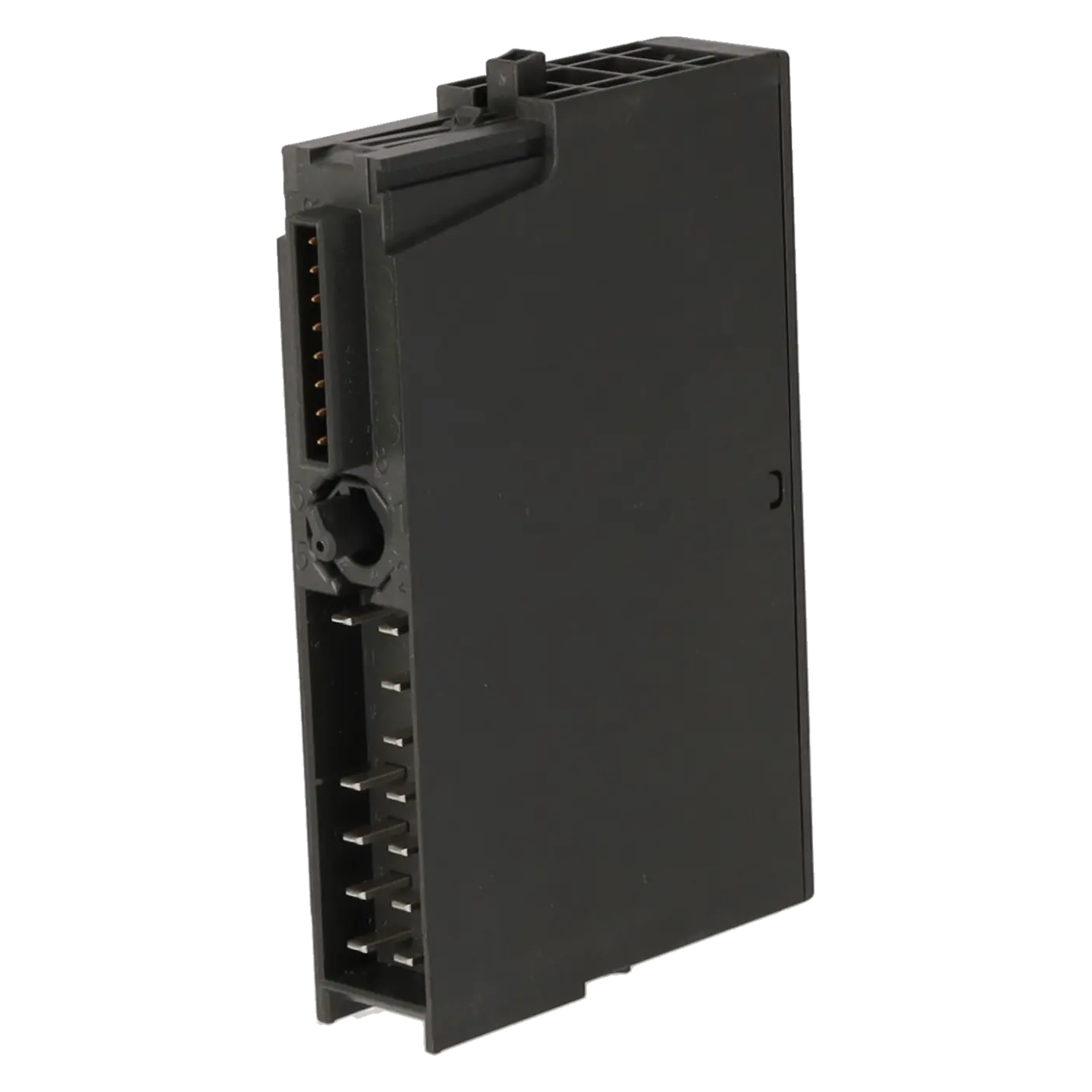

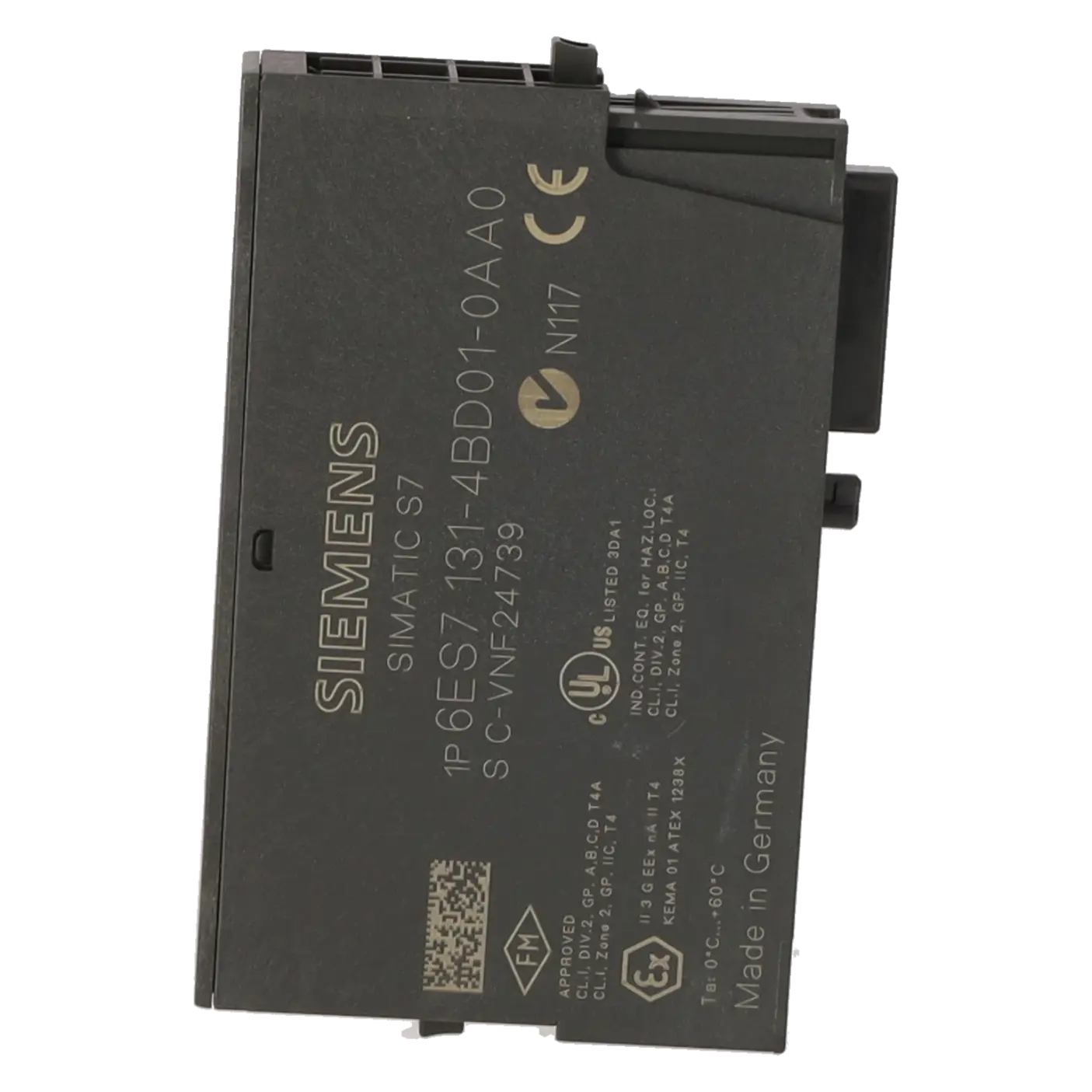

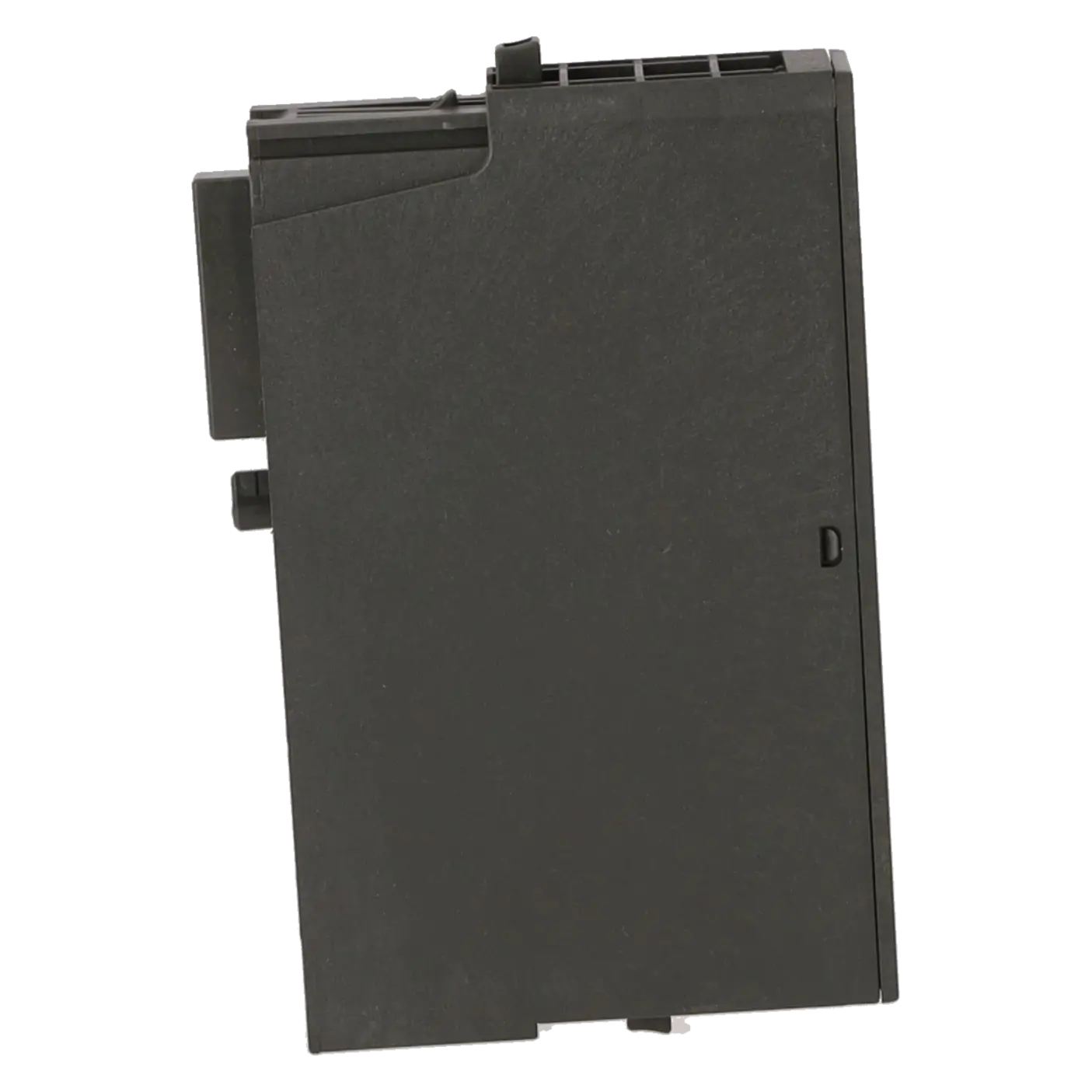

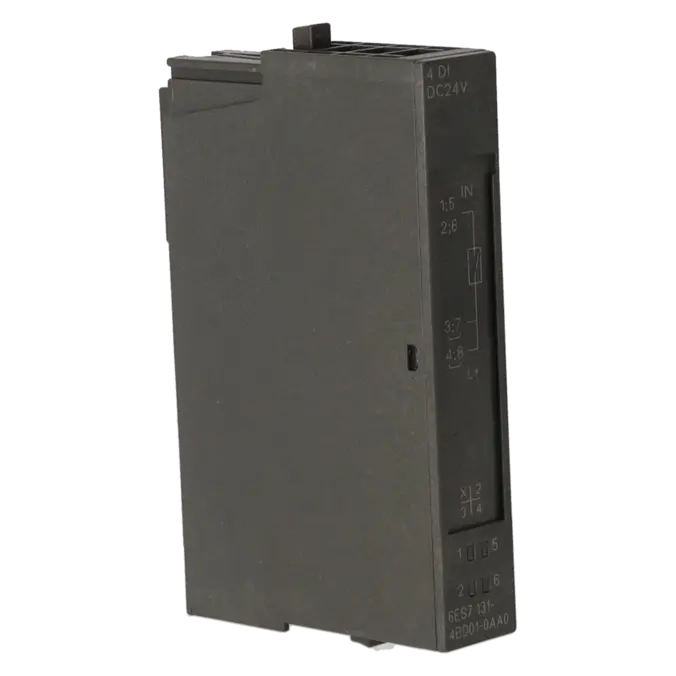

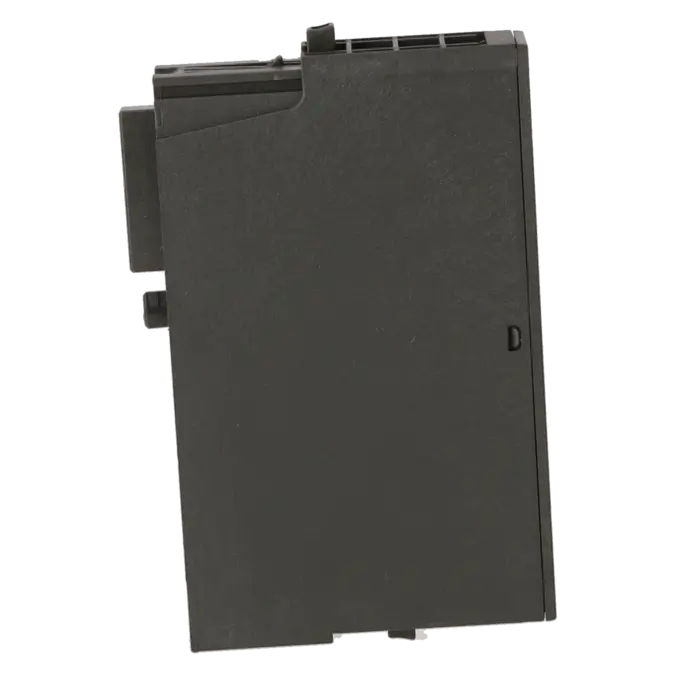

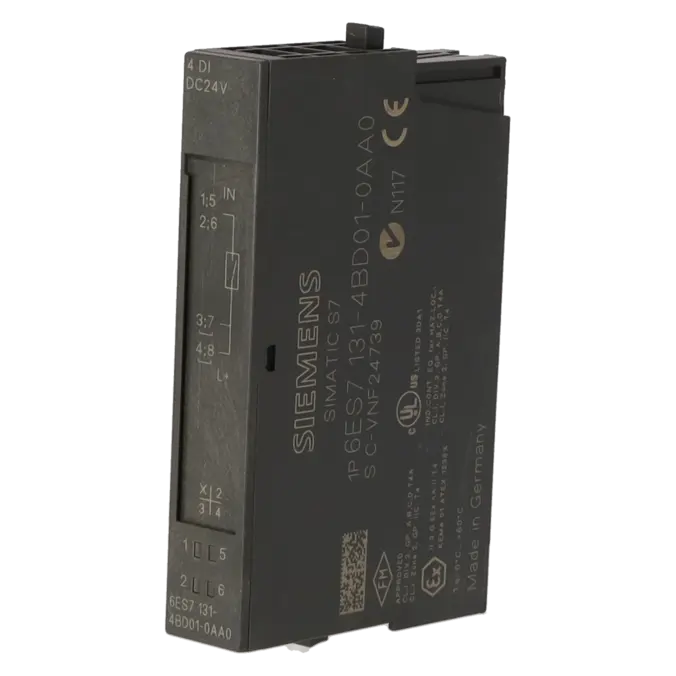

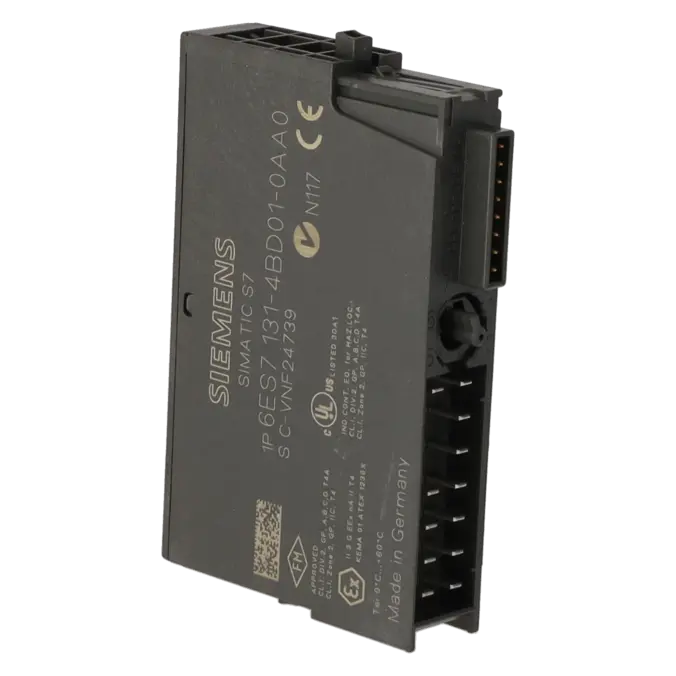

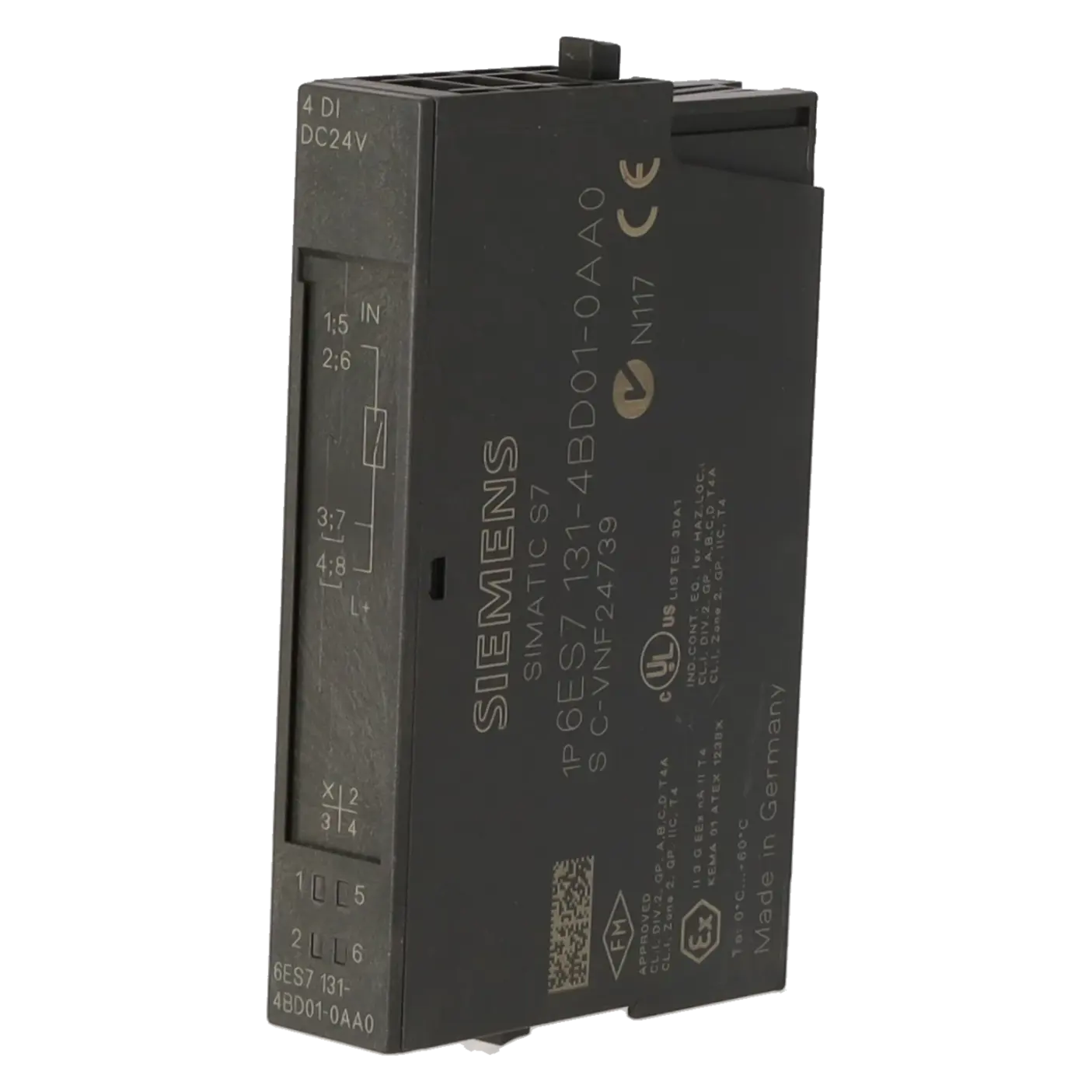

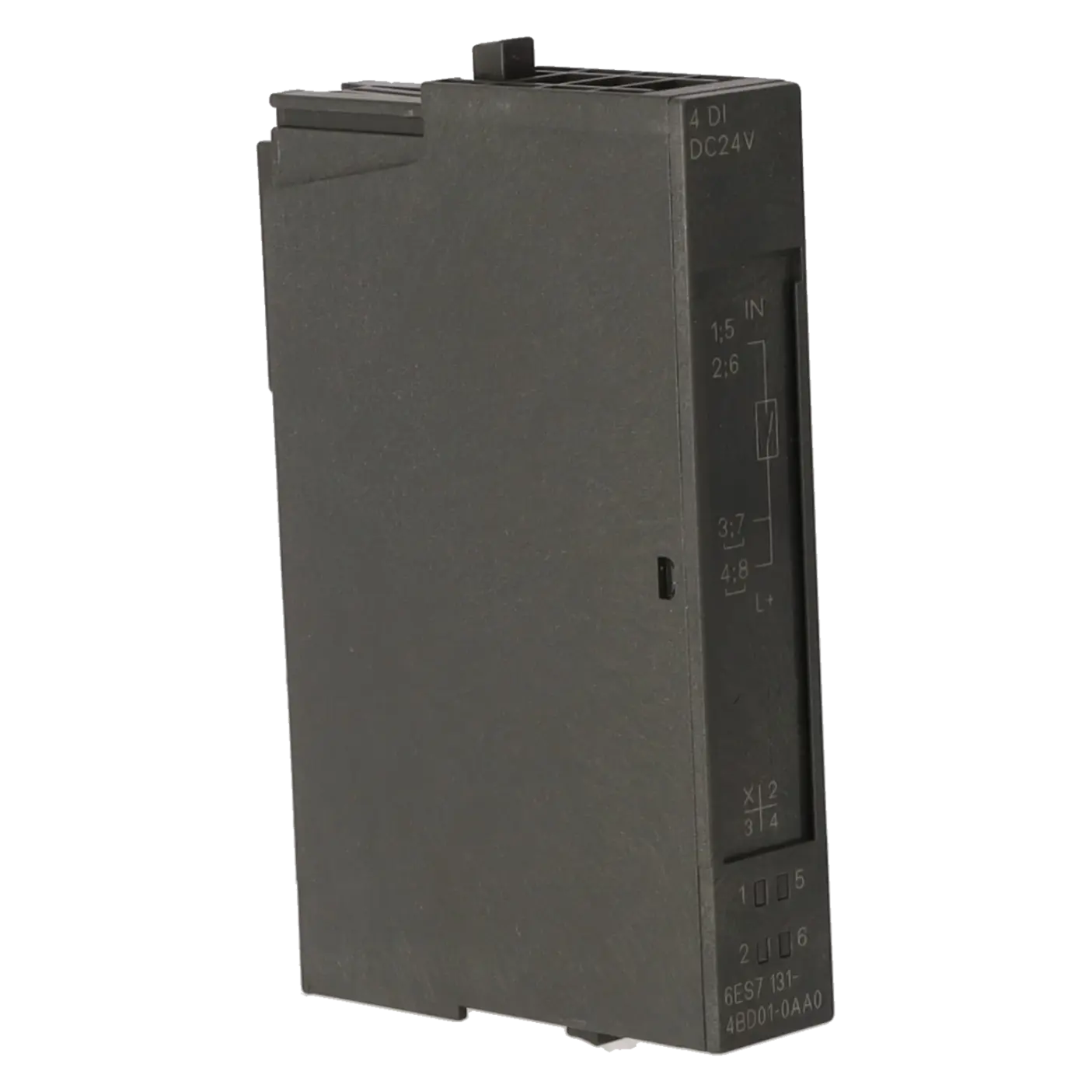

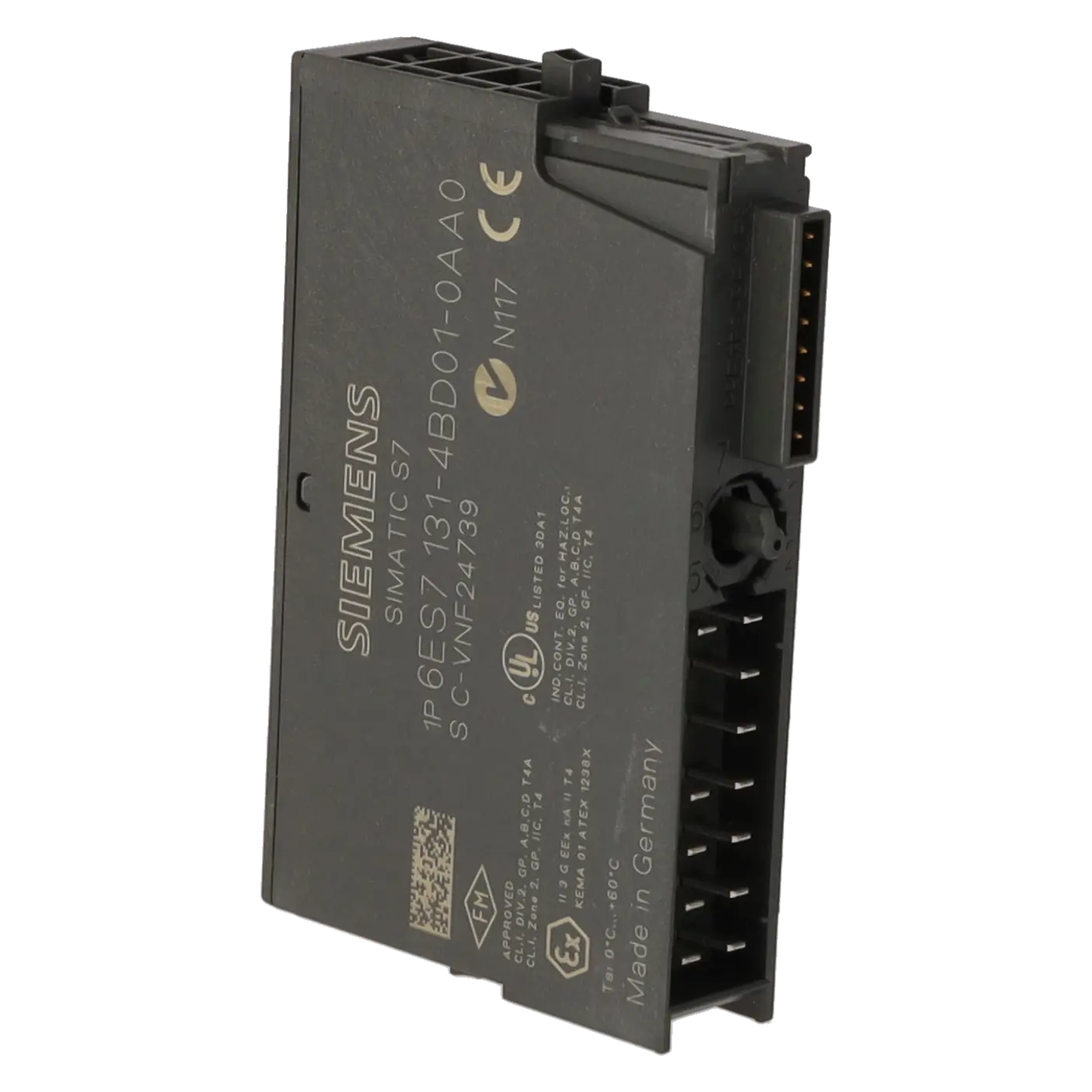

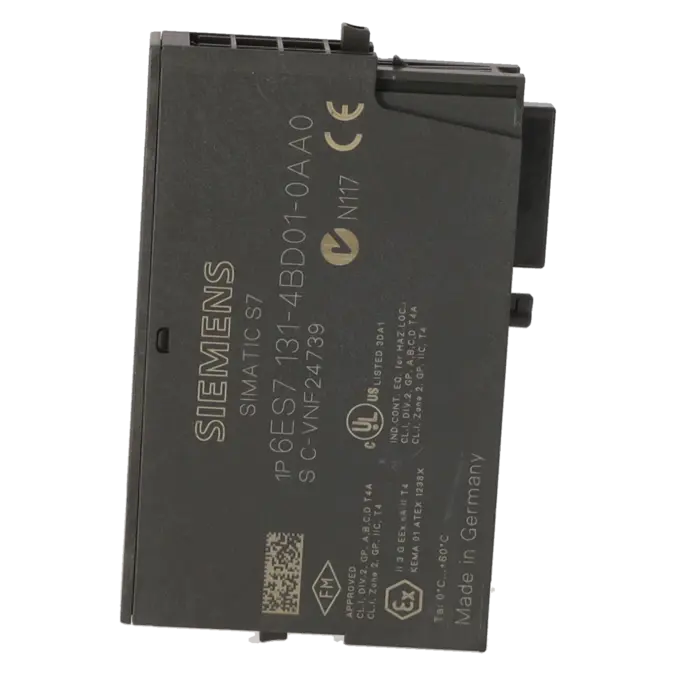

6ES7131-4BD01-0AA0 ist ein digitales Eingangsmodul für das dezentrale Peripheriesystem SIMATIC ET 200S. Die Baugruppe erfasst vier binäre 24-V-DC-Signale und wird typischerweise in Maschinen, Förderanlagen, Verpackungstechnik, Intralogistik und allgemeinen Automatisierungsanwendungen eingesetzt. Sie ist für Schalter und Näherungsschalter ausgelegt und eignet sich überall dort, wo kompakte, robuste Standardsignale in eine SPS eingebunden werden müssen. Durch die geringe Baubreite von 15 mm passt das Modul gut in platzkritische Schaltschränke. Typisch ist der Einsatz als Eingangsebene für Endschalter, Initiatoren, Ventilrückmeldungen oder einfache Zustandsmeldungen aus der Feldperipherie.

Wichtige technische Daten und was sie bedeuten

Die Baugruppe arbeitet mit 24 V DC Nennspannung und stellt 4 digitale Eingänge bereit. Ein Signal wird als logisch „1“ erkannt, wenn am Eingang +15 bis +30 V anliegen; als logisch „0“ gelten -30 bis +5 V. Das ist wichtig für die sichere Sensoranbindung und die Bewertung von Schaltschwellen. Die typische Eingangsverzögerung von 3 ms macht das Modul passend für Standardsignale, aber nicht für sehr schnelle Zähl- oder Taktanwendungen. Das Modul unterstützt 2-Draht-Sensoren, wobei der zulässige Ruhestrom maximal 1,5 mA betragen darf. Der Adressraum beträgt 1 Byte, gepackt sind 4 Bit möglich. Die Baugruppe besitzt keine Diagnosefunktion, sondern nur grüne Status-LEDs je Kanal.

Produktstatus, Life-Cycle und Obsoleszenz

Für 6ES7131-4BD01-0AA0 ist der Produktlebenszyklus für viele Betreiber bereits ein zentrales Thema. Auf der EICHLER-Produktseite ist der Produktstatus EOP mit 01.10.2023 angegeben. Die offizielle Siemens-Produktinformation nennt außerdem Announcement of product phase-out: 01.10.2020 sowie Product cancellation: 01.10.2023. Für Instandhaltung und Einkauf bedeutet das: Die Baugruppe gehört in vielen Werken bereits in den Bereich Obsoleszenzmanagement, Ersatzteilstrategie und Restbestandsabsicherung. Gerade bei ET-200S-Anlagen ist deshalb wichtig, funktionsfähige Bestände, geprüfte Gebrauchtteile, Austauschbaugruppen und Reparaturoptionen frühzeitig zu sichern, um ungeplante Stillstände und langwierige Retrofit-Entscheidungen zu vermeiden.

EICHLER Leistungen und ihr praktischer Nutzen

Wenn eine ET-200S-Baugruppe im Betrieb ausfällt oder als kritisches Ersatzteil bevorratet werden soll, sind schnelle und abgestufte Beschaffungswege entscheidend. Für 6ES7131-4BD01-0AA0 bietet EICHLER aktuell Reparatur, Austausch, gebraucht geprüft und neu auf Anfrage an. Besonders relevant für die Instandhaltung sind kurze Reaktionszeiten: Austausch und gebraucht sind mit 1–3 Tagen ausgewiesen, die Reparatur mit 2–5 Tagen. Bei der Reparatur sind technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie enthalten. Für Einkauf und Produktion schafft das Handlungsspielraum: kurzfristige Wiederverfügbarkeit, geringeres Obsoleszenzrisiko und mehr Versorgungssicherheit in Altanlagen. Die Leistungen richten sich an Unternehmen.

Ist 6ES7131-4BD01-0AA0 noch aktiv oder bereits abgekündigt?

Die Baugruppe ist abgekündigt. Siemens nennt für diese MLFB eine Produktabkündigung zum 01.10.2020 und eine Product cancellation zum 01.10.2023. Auf der EICHLER-Produktseite ist der Status zusätzlich als EOP 01.10.2023 ausgewiesen. Für Betreiber von ET-200S-Stationen bedeutet das: Beschaffung, Reparaturfähigkeit und Lagerstrategie sollten nicht erst im Störfall geklärt werden. Geprüfte Austausch- und Gebrauchtlösungen gewinnen damit deutlich an Bedeutung.

Warum wird das Produkt oft mit „5 Elektronikmodule“ beschrieben?

Die Siemens-Bezeichnung verweist auf die Verpackungseinheit. Die offizielle Produktbeschreibung lautet sinngemäß: 5 Elektronikmodule für ET 200S, 4 DI Standard 24 V DC, 15 mm Baubreite. Für Einkauf und Ersatzteilmanagement ist das wichtig, weil Bestell- und Lagerlogik nicht immer mit dem akuten Einzelbedarf in der Instandhaltung übereinstimmen. Wer nur eine defekte Baugruppe ersetzen muss, sucht deshalb häufig gezielt nach Einzelverfügbarkeit, Austausch oder geprüft gebraucht, statt eine komplette VPE neu zu beschaffen.

Welche Terminalmodule passen zu 6ES7131-4BD01-0AA0?

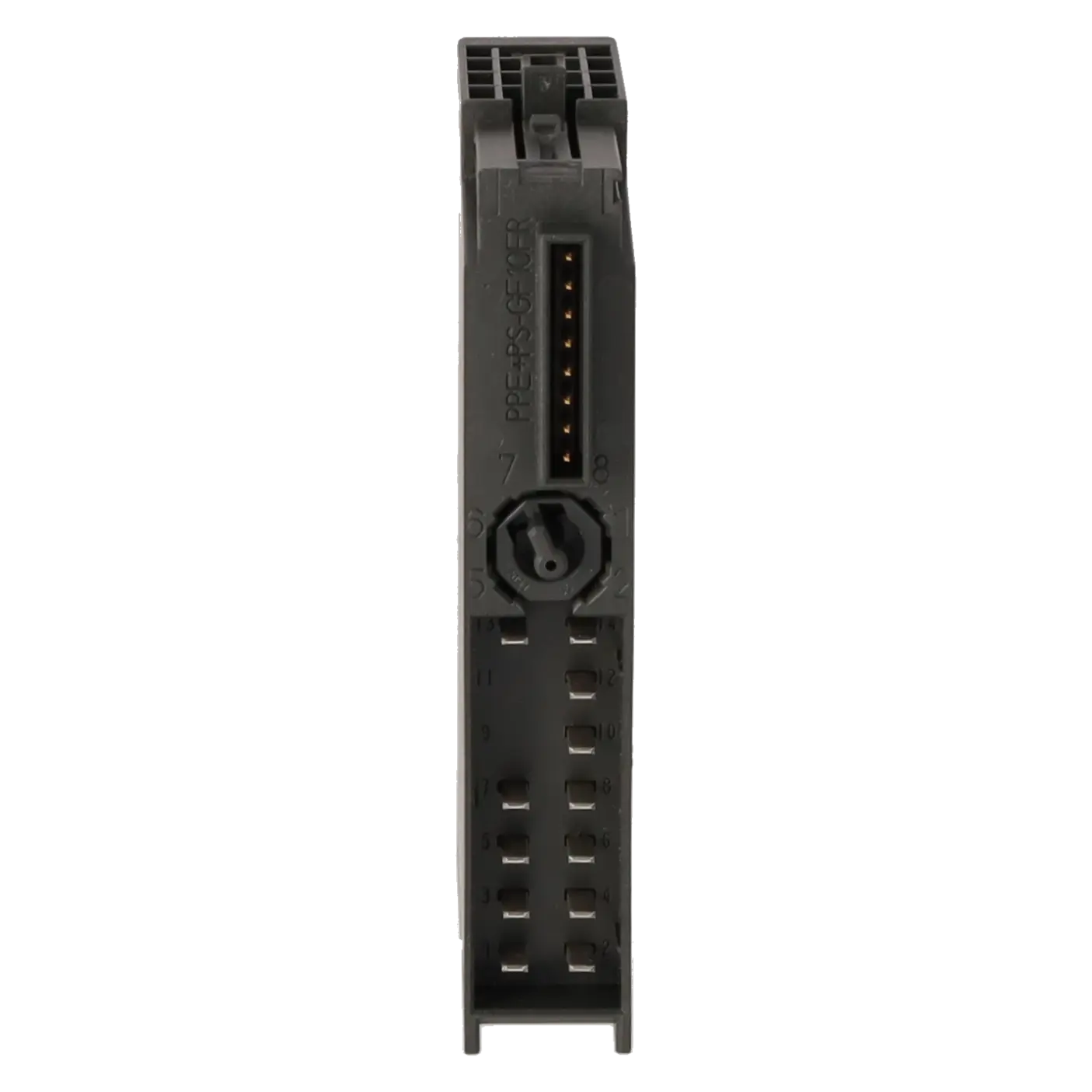

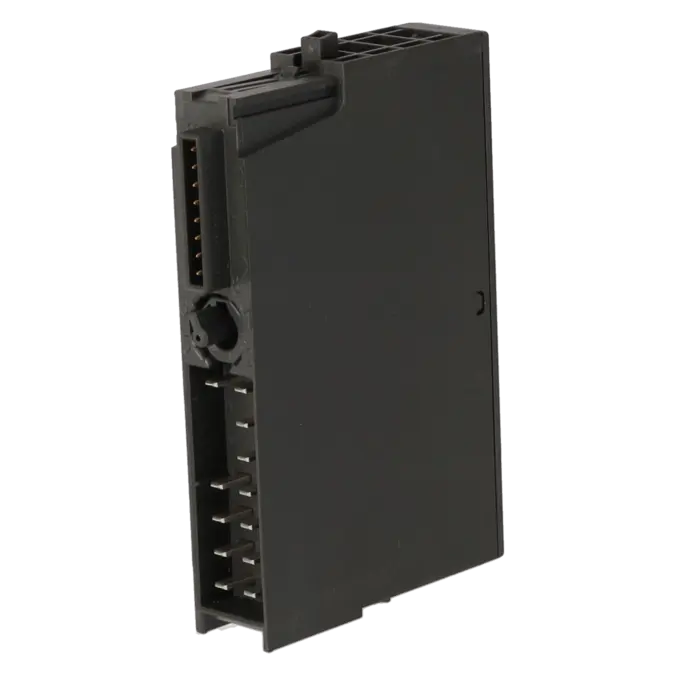

Siemens nennt für das Modul mehrere ET-200S-Terminalmodule der TM-E15-Serie. Dazu gehören unter anderem Varianten wie TM-E15C26-A1, TM-E15C24-A1, TM-E15C24-01, TM-E15C23-01 sowie entsprechende Federzug- und Schraubanschlussvarianten. Wichtig ist dabei: Nicht jede Klemme steht auf jedem Terminalmodul identisch zur Verfügung. Genau deshalb sollten bei Austausch und Fehlersuche immer MLFB des Elektronikmoduls und des Terminalmoduls gemeinsam geprüft werden. Das reduziert Verdrahtungsfehler und vermeidet unnötige Inbetriebnahmeprobleme.

Hat das Modul eine Kanaldiagnose oder eine SF-Meldung pro Baugruppe?

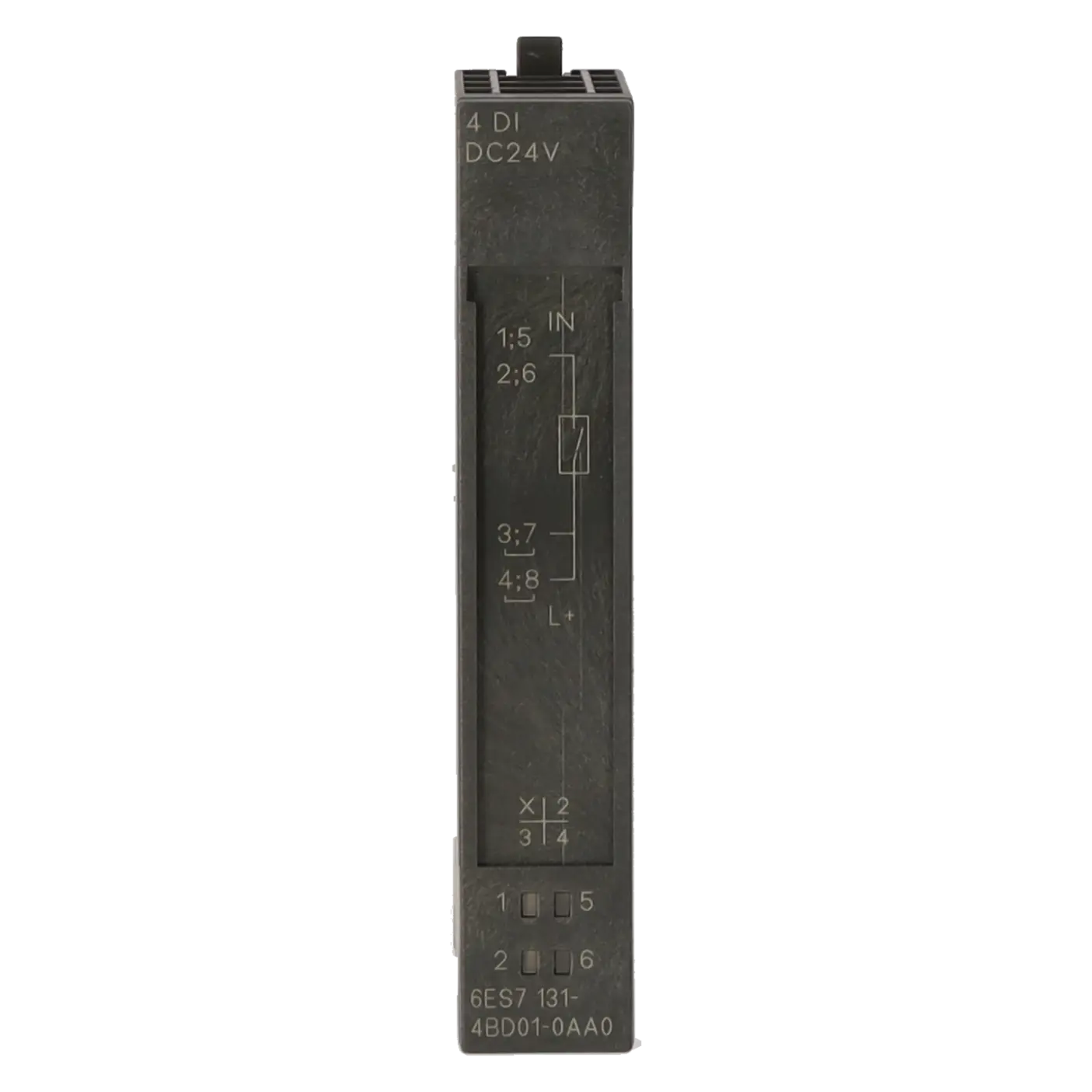

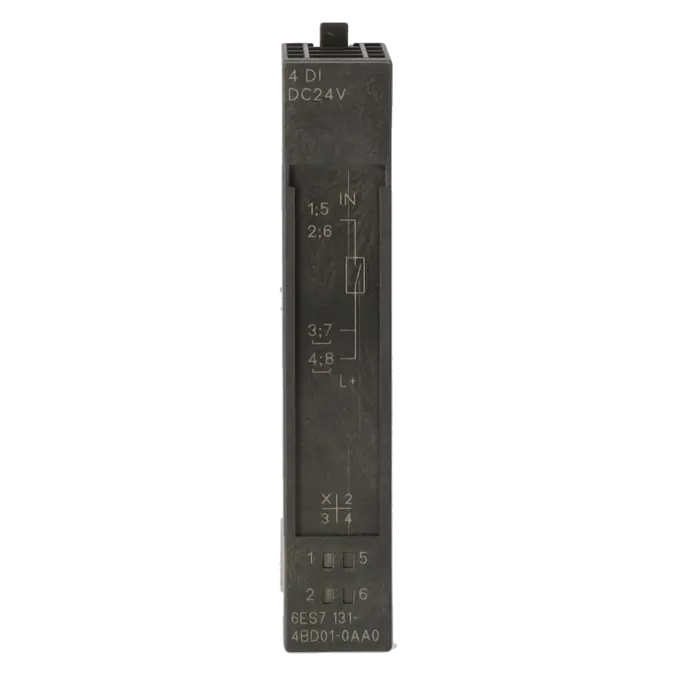

Nein. 6ES7131-4BD01-0AA0 ist ein Standard-DI-Modul ohne integrierte Diagnosefunktion. Siemens nennt lediglich grüne Statusanzeigen pro Kanal; eine rote SF-LED am Modul ist nicht vorgesehen. Für die Praxis heißt das: Bei Störungen muss die Fehlersuche stärker über Verdrahtung, Sensorprüfung, Stationsdiagnose, Busdiagnose und Projektierungsabgleich erfolgen. Das Modul ist damit solide für Standardaufgaben, bietet aber weniger Komfort bei der Diagnose als spätere High-Feature-Baugruppen.

Kann ich 2-Draht-Näherungsschalter an dieser Baugruppe betreiben?

Ja, das ist möglich. Siemens gibt ausdrücklich an, dass der Anschluss von 2-Draht-BEROs unterstützt wird. Entscheidend ist aber der zulässige Ruhestrom von maximal 1,5 mA. Wird dieser Wert überschritten, kann der Eingang ungewollt als aktiv erkannt werden. Für Instandhalter ist das ein wichtiger Punkt bei sporadischen oder schwer reproduzierbaren Fehlbildern. Bei einer Modernisierung oder bei Sensorwechseln sollte deshalb nicht nur die mechanische, sondern immer auch die elektrische Kompatibilität geprüft werden.

Wie sichere ich die Versorgung meiner Anlage bei einem Ausfall am sinnvollsten ab?

Für obsoleszente ET-200S-Baugruppen ist eine mehrstufige Ersatzteilstrategie sinnvoll. Wenn die Anlage kurzfristig wieder laufen muss, ist ein Austauschgerät oft der schnellste Weg. Wenn Budget, Lagerstrategie oder Verfügbarkeit im Vordergrund stehen, sind gebraucht geprüfte Baugruppen interessant. Ist die bestehende Baugruppe noch vorhanden und strukturell erhaltenswert, kann eine Reparatur wirtschaftlich sinnvoll sein. Für 6ES7131-4BD01-0AA0 sind bei EICHLER aktuell genau diese Wege verfügbar, inklusive kurzer Laufzeiten bei Austausch und Gebraucht sowie 24 Monaten Garantie auf Reparaturen.
