SIEMENS 6ES7332-8TF01-0AB0

Was ist 6ES7332-8TF01-0AB0 und wo wird es eingesetzt

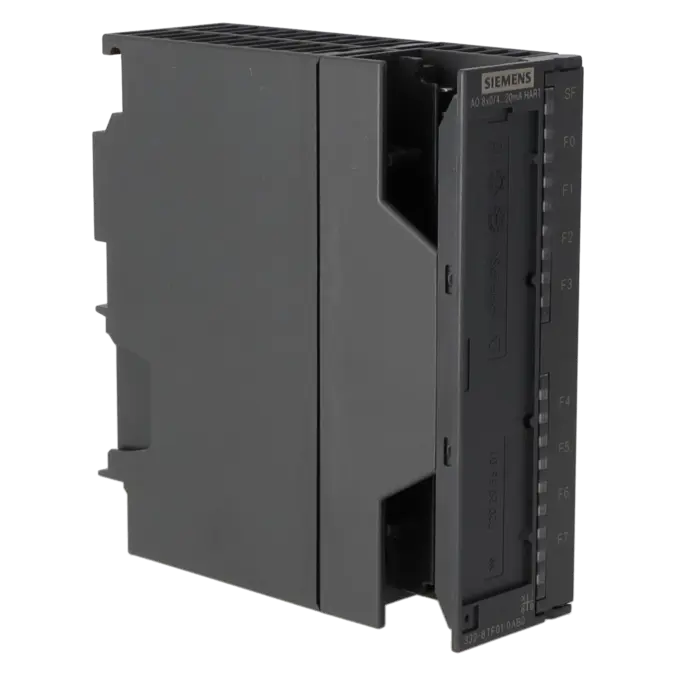

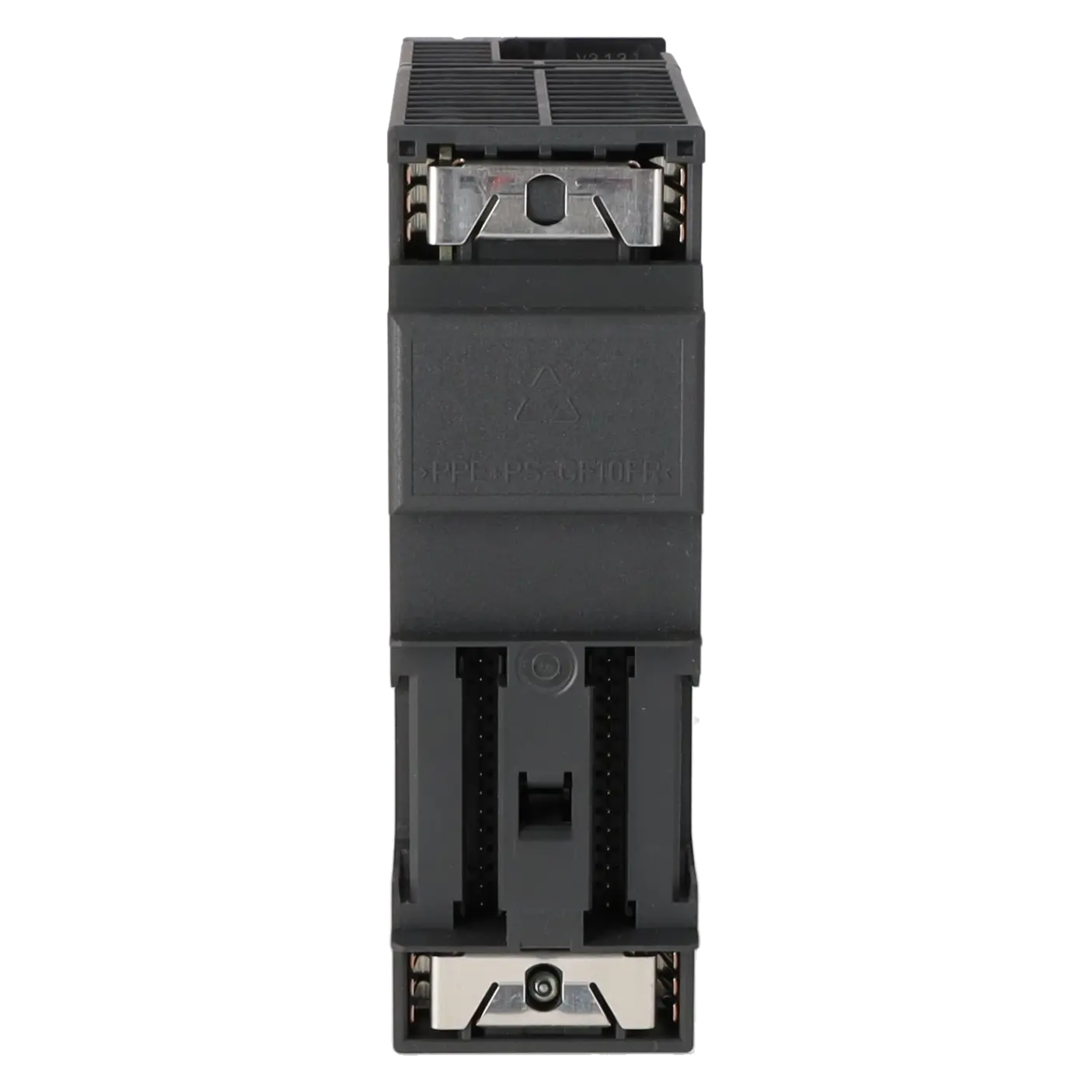

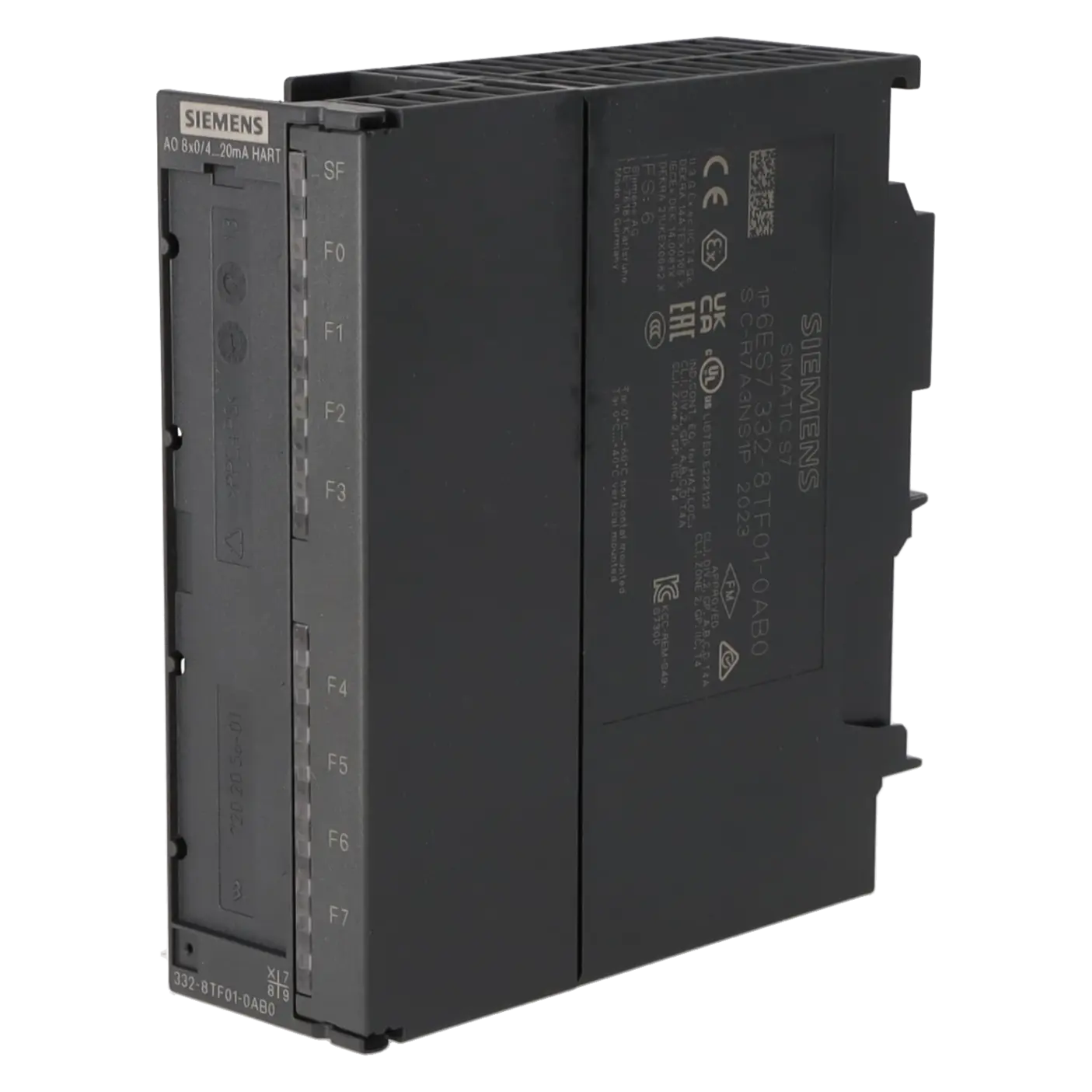

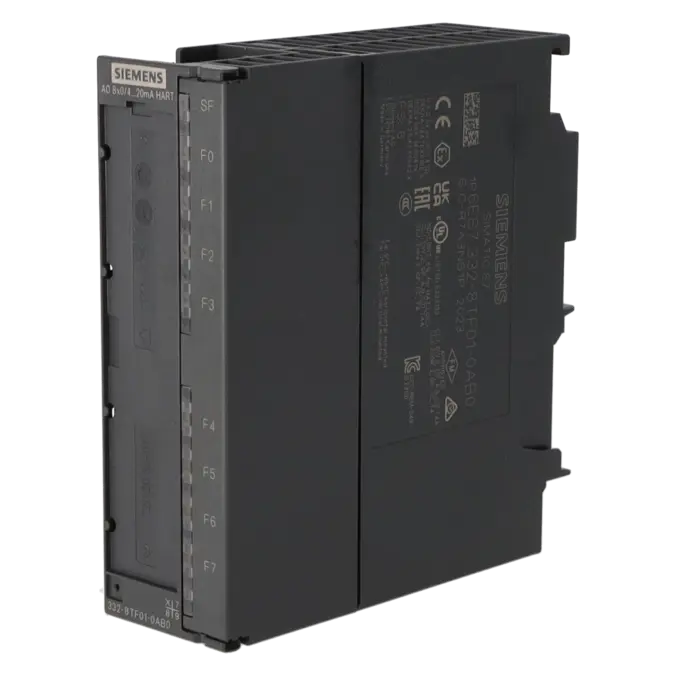

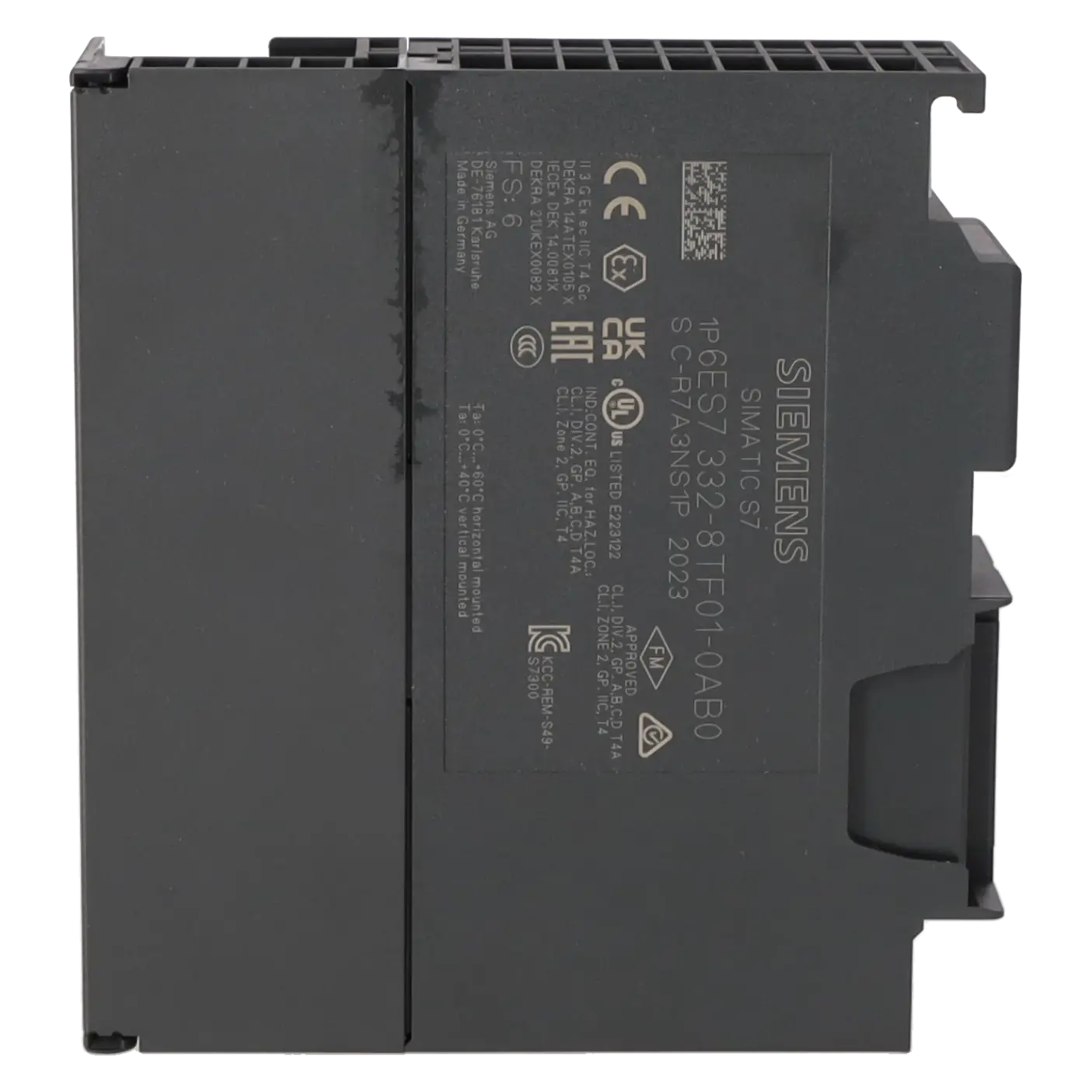

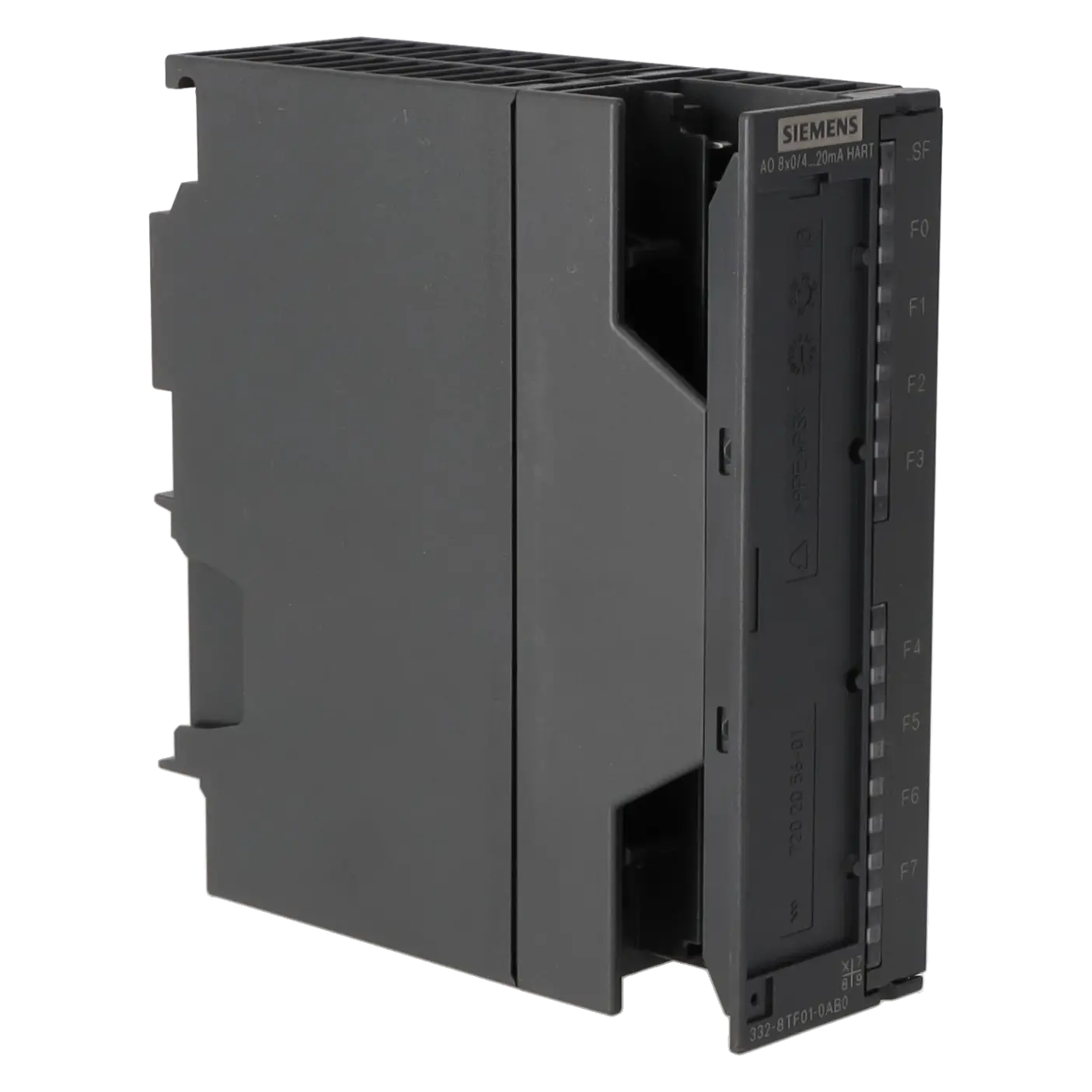

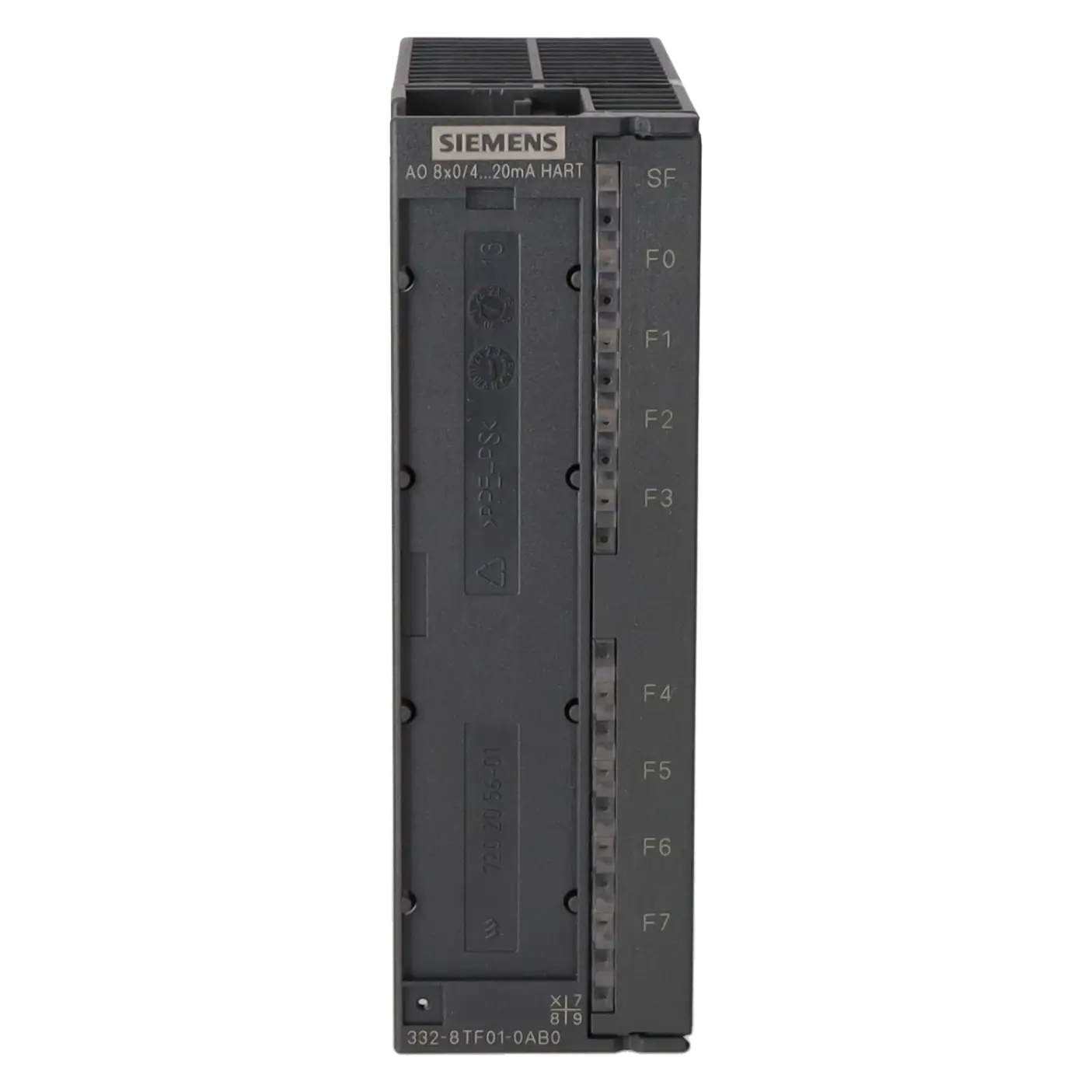

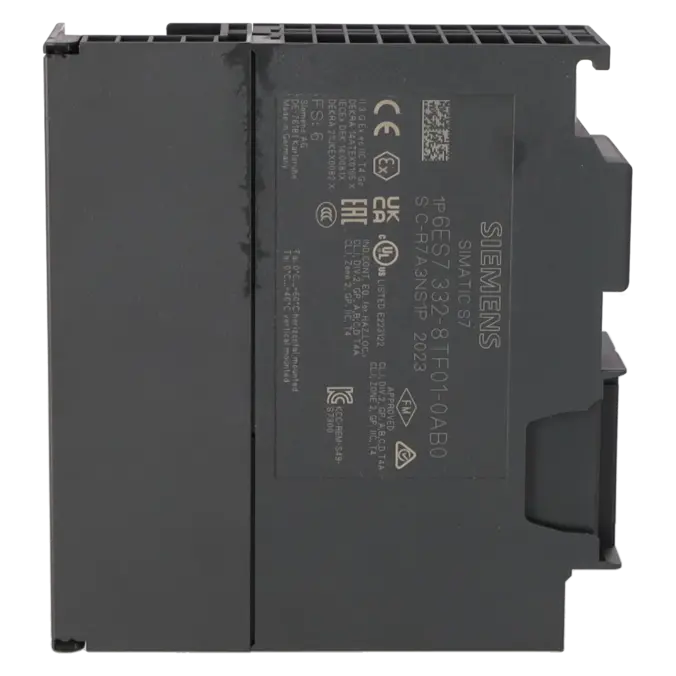

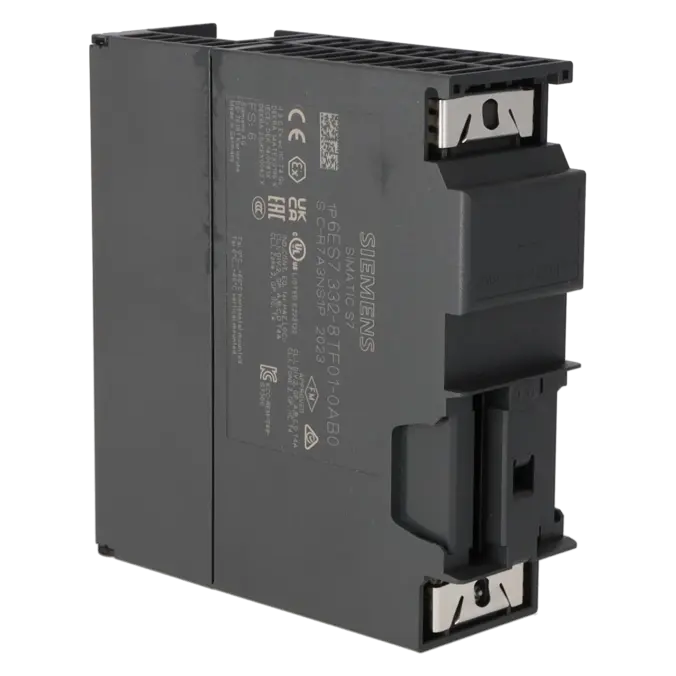

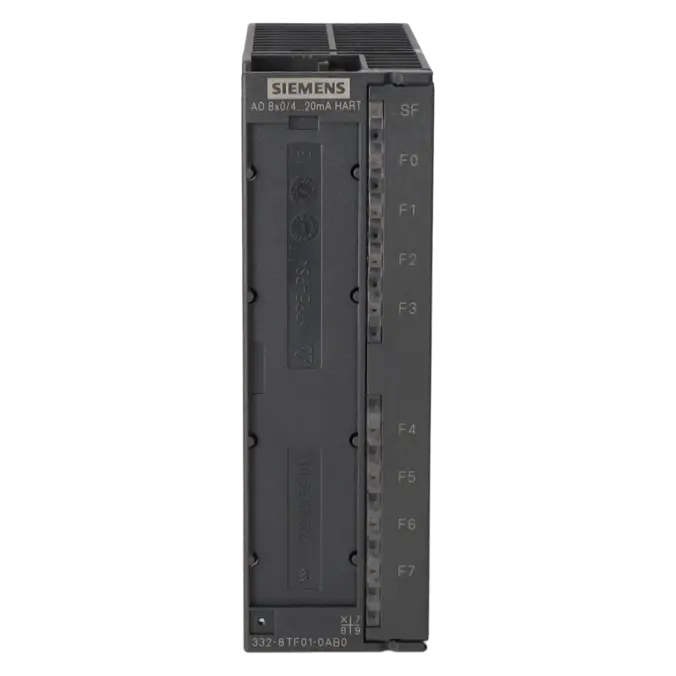

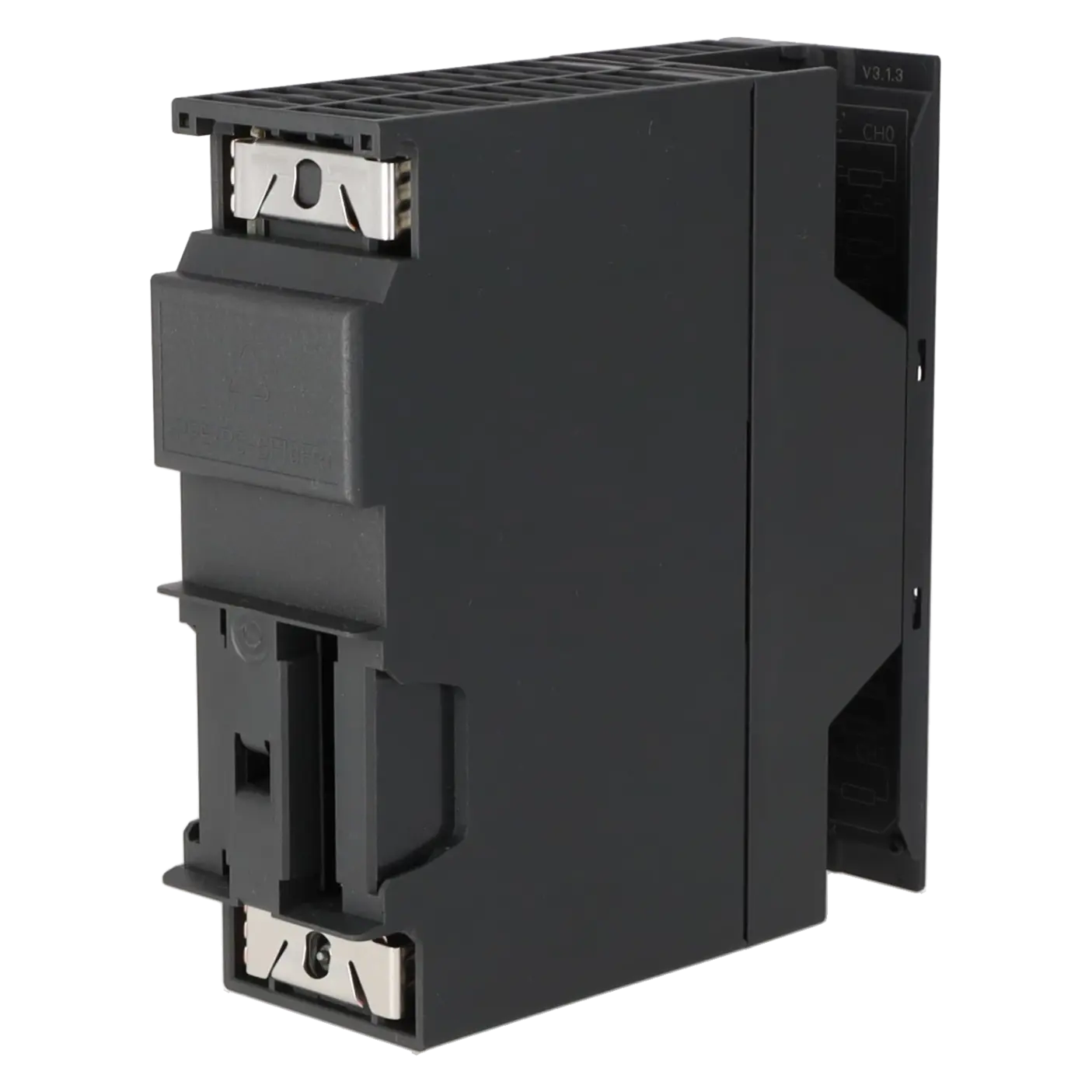

6ES7332-8TF01-0AB0 ist eine Siemens SIMATIC SM 332 HART-Analogausgabebaugruppe für ET 200M mit IM153-2. Die Baugruppe stellt 8 analoge Stromausgänge bereit und ist für 0/4…20 mA HART ausgelegt. Sie wird typischerweise dort eingesetzt, wo intelligente Feldgeräte wie Stellungsregler, Ventilpositionierer oder andere HART-fähige Aktoren aus der Steuerung heraus mit einem analogen Sollwert versorgt und zugleich diagnostisch eingebunden werden sollen. In ET-200M-Architekturen übernimmt das System dabei die HART-Kommunikation zum Feldgerät, etwa für Parametrierung, Statusabfrage oder Zusatzvariablen. Damit ist das Modul besonders interessant für Prozessanlagen, Modernisierungen im Bestand und Anwendungen, in denen klassische 4…20-mA-Technik mit HART-Mehrwert kombiniert werden soll.

Überblick der wichtigsten technischen Daten und was diese bedeuten

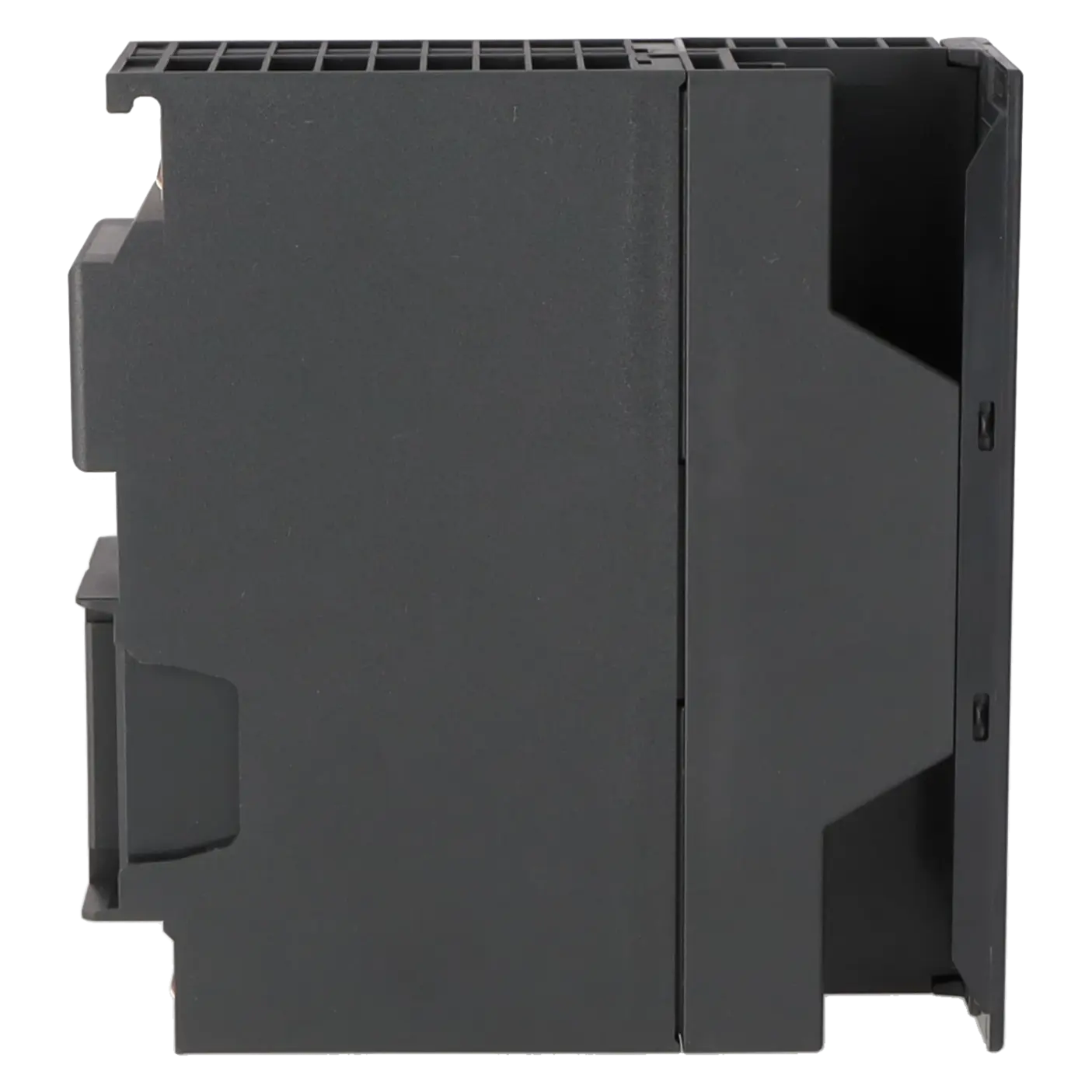

Die Baugruppe arbeitet mit 24 V DC Lastspannung, bietet 8 Stromausgänge, unterstützt die Bereiche 0…20 mA und 4…20 mA und erreicht eine Auflösung von bis zu 16 Bit inklusive Vorzeichen, praktisch mit 15 Bit in den relevanten Strombereichen. Für den Anwender bedeutet das eine feine Sollwertvorgabe für präzise Stellaufgaben. Die zulässige Lastimpedanz liegt bei bis zu 750 Ω, die maximale geschirmte Leitungslänge bei 800 m, was für viele Schaltschränke und Feldverdrahtungen ausreichend Reserve bietet. Zusätzlich unterstützt das Modul Diagnosefunktionen, Ersatzwerte, Diagnosealarme, lokalen Diagnosepuffer mit Zeitstempelung sowie Firmware-Updates. Die Bauform ist kompakt mit 40 mm Breite, 125 mm Höhe, 117 mm Tiefe und einem 20-poligen Frontstecker.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für die Beschaffung ist wichtig: Siemens führt 6ES7332-8TF01-0AB0 in offiziellen Treffern als Ersatzteil, und im SiePortal erscheint für das Produkt der Lifecycle-Hinweis „Prod. Cancellation“. Parallel dokumentiert Siemens für die Plattform SIMATIC ET 200M die Auslaufplanung mit Phase-out-Ankündigung ab 1.10.2023, Product Cancellation ab 1.10.2025, Product Discontinuation ab 1.10.2033 und End of Life Cycle ab 1.10.2035. Für Modernisierungen nennt Siemens im Upgrade-Kontext die ET 200SP HA Baugruppe 6DL1135-6TF00-0PH1 als funktionale Zuordnung für diese HART-Analogausgabe. Wichtig ist dabei: Siemens weist ausdrücklich darauf hin, dass solche Vergleichs- und Upgrade-Dokumente keine pauschale 1:1-Kompatibilitätszusage ersetzen. Für Retrofit- und Migrationsprojekte ist daher immer der technische Abgleich der Applikation notwendig.

Verfügbare EICHLER Leistungen und wann sie in der Praxis relevant sind

Für Betreiber, Instandhalter und Einkauf ist 6ES7332-8TF01-0AB0 vor allem dann kritisch, wenn ein Ausfall direkt Stellglieder, Ventile oder prozessnahe HART-Kommunikation betrifft. Auf der EICHLER-Seite werden hierfür Reparatur, Austausch, Gebraucht und Neu angeboten. Die Reparatur ist besonders sinnvoll, wenn die vorhandene Baugruppe in die bestehende Anlage zurückgeführt werden soll und gleichzeitig technische Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie gewünscht sind. Austausch ist praxisnah, wenn Stillstandskosten hoch sind und schnell ein form- und funktionsgleiches Ersatzteil benötigt wird. Gebraucht und Neu helfen bei Bevorratung, kurzfristiger Ersatzteilbeschaffung und der Absicherung älterer ET-200M-Strukturen auch dann, wenn das Produkt bereits im Auslaufumfeld liegt.

Wofür wird 6ES7332-8TF01-0AB0 eingesetzt?

Die Baugruppe wird für analoge Stromausgaben mit HART-Unterstützung in ET-200M-Stationen eingesetzt. Typische Anwendungen sind Stellungsregler, Ventilantriebe und andere intelligente Feldgeräte, die neben dem eigentlichen 0/4…20-mA-Sollwert zusätzlich HART-Diagnose oder Parametrierung unterstützen. Dadurch eignet sich das Modul besonders für prozessnahe Bestandsanlagen, in denen klassische Analogtechnik und digitale Zusatzinformationen zusammengeführt werden sollen.

Welche Signale unterstützt 6ES7332-8TF01-0AB0?

Das Modul unterstützt Stromausgänge 0…20 mA und 4…20 mA mit HART-Funktionalität. Für Einkäufer und Techniker ist das wichtig, weil sich damit typische Prozessinstrumentierungen mit normierten Stromsignalen anbinden lassen. Die HART-Eigenschaft erweitert die reine Sollwertausgabe um zusätzliche Kommunikations- und Diagnosemöglichkeiten, etwa für Gerätestatus oder erweiterte Variablen.

Welche technischen Eckwerte sind für die Auslegung besonders wichtig?

Wesentlich für die Auslegung sind die 24-V-Lastspannung, die maximale Lastimpedanz von 750 Ω, die 8 Kanäle, die geschirmte Leitungslänge bis 800 m sowie die Diagnose- und Ersatzwertfunktionen. Für die Praxis heißt das: Vor dem Tausch oder der Beschaffung sollten Verdrahtung, Versorgung, Frontstecker und tatsächliche Feldlast geprüft werden, damit das Ersatzteil nicht nur mechanisch, sondern auch elektrisch und funktional passt.

Gibt es für 6ES7332-8TF01-0AB0 einen Nachfolger?

Für Modernisierungs- und Migrationsprojekte ordnet Siemens die Funktion der Baugruppe der ET 200SP HA 6DL1135-6TF00-0PH1 zu. Das ist eine wichtige Orientierung für Life-Cycle-Management und Retrofit-Planungen. Gleichzeitig betont Siemens in den Vergleichsdokumenten, dass daraus keine automatische 1:1-Austauschbarkeit für jede Anlage abgeleitet werden darf. Vor einer Umrüstung sollten deshalb immer Kanaldiagnose, Verdrahtung, HART-Anforderungen und Anlagenarchitektur abgeglichen werden.

Lässt sich 6ES7332-8TF01-0AB0 noch wirtschaftlich beschaffen, reparieren oder austauschen?

Ja. Gerade weil das Produkt im Ersatzteil- und Auslaufumfeld liegt, sind Reparatur, Austausch, Gebraucht und Neu für viele Betreiber wirtschaftlich sinnvoller als ein sofortiger Plattformwechsel. Das gilt besonders dann, wenn eine Anlage kurzfristig wieder laufen muss, qualifizierte Bestandskomponenten benötigt oder ein Retrofit erst zu einem späteren Zeitpunkt geplant ist. Auf der EICHLER-Seite sind diese Beschaffungs- und Servicewege für genau dieses Teil bereits vorgesehen.

Unterstützt 6ES7332-8TF01-0AB0 Firmware-Updates?

Ja. Die Baugruppe unterstützt Firmware-Updates, und Siemens nennt die HART-Module 6ES7331-7TF01-0AB0 und 6ES7332-8TF01-0AB0 ausdrücklich im Zusammenhang mit Firmware-Updates über die Hardwarekonfiguration. Gleichzeitig gilt: In bestimmten redundanten Betriebsarten sind Firmware-Updates laut Siemens nicht möglich. Für Betreiber heißt das, dass vor einem Update immer die konkrete Anlagenarchitektur geprüft werden sollte.
