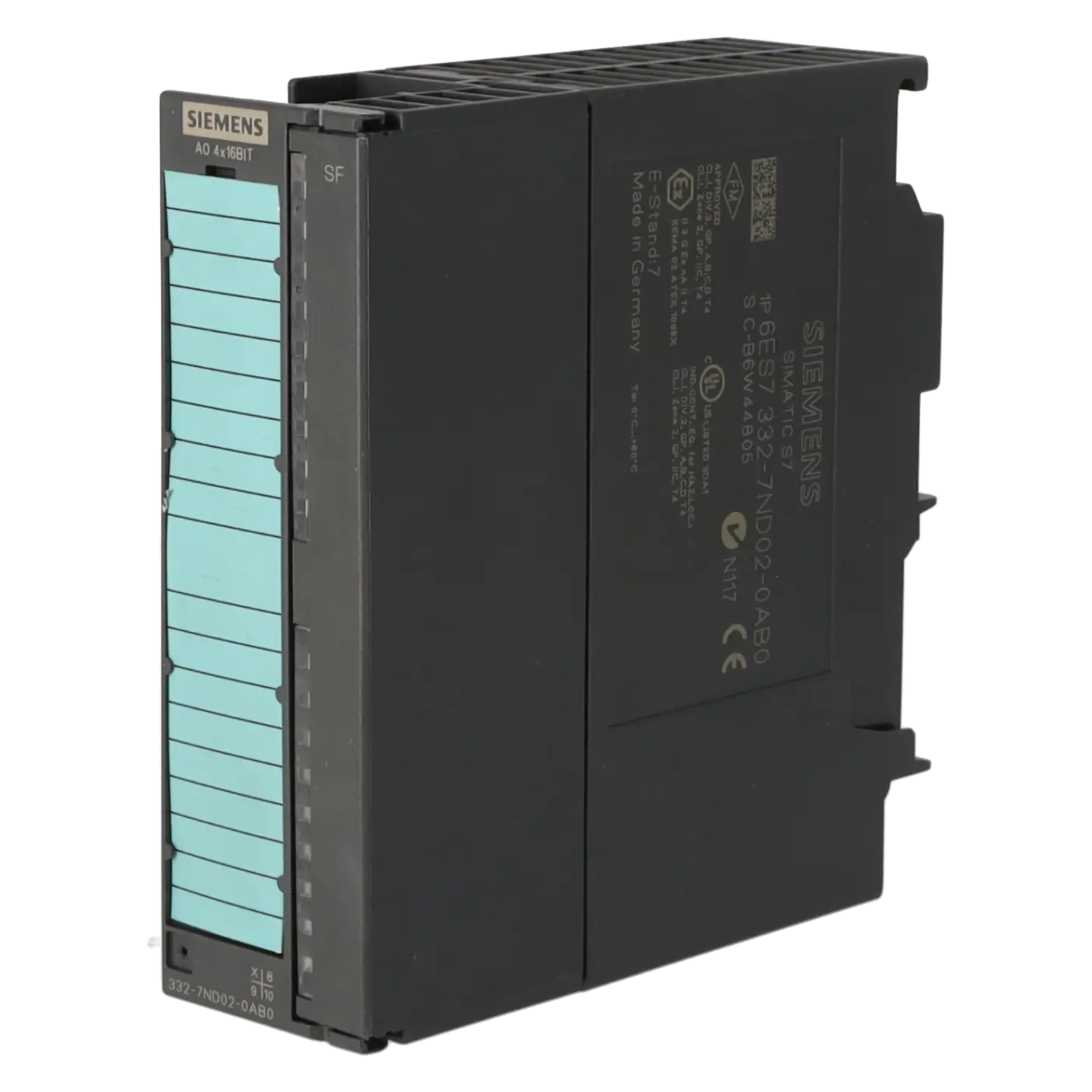

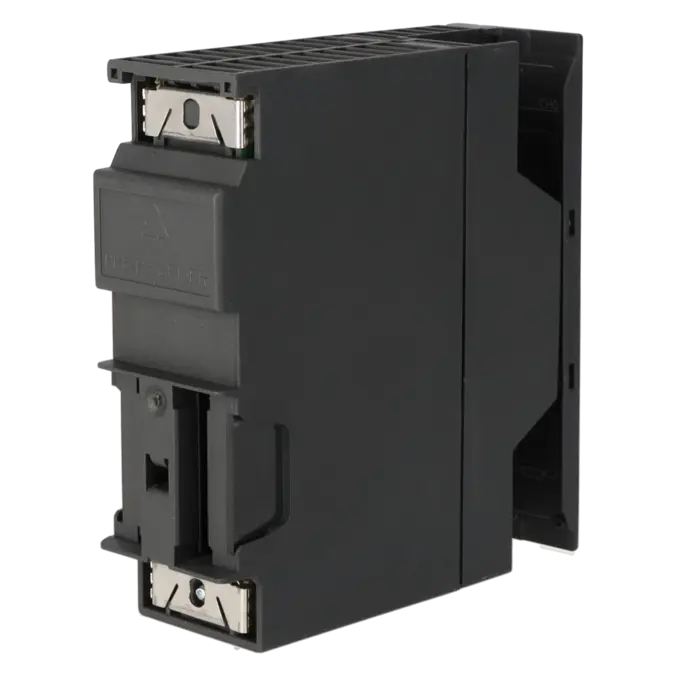

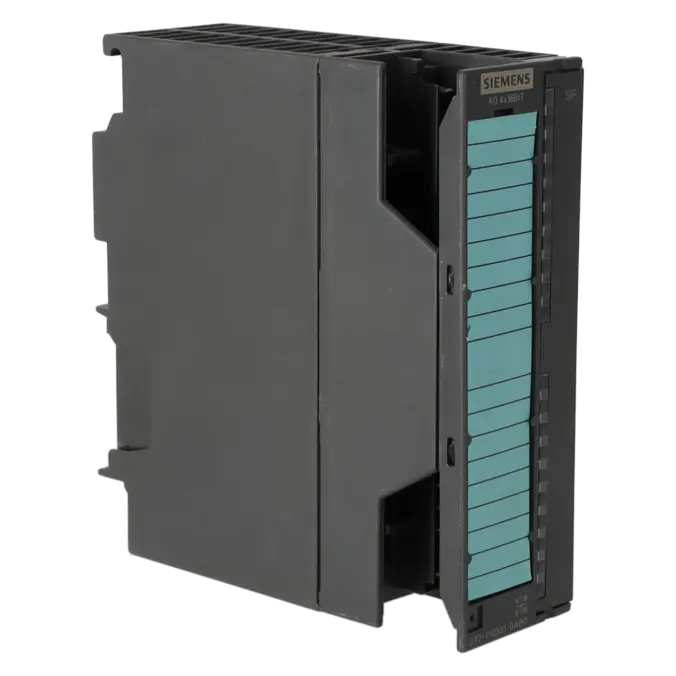

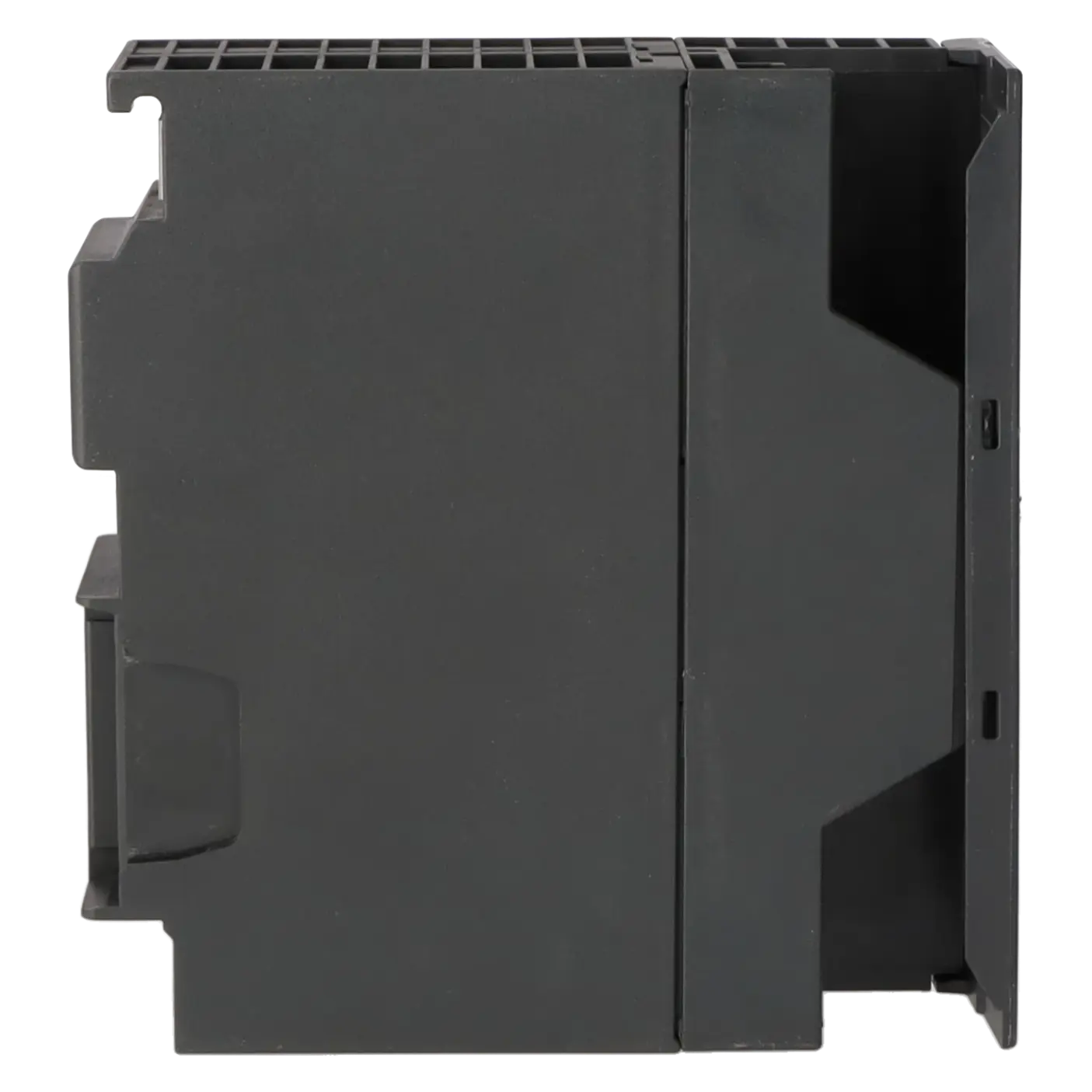

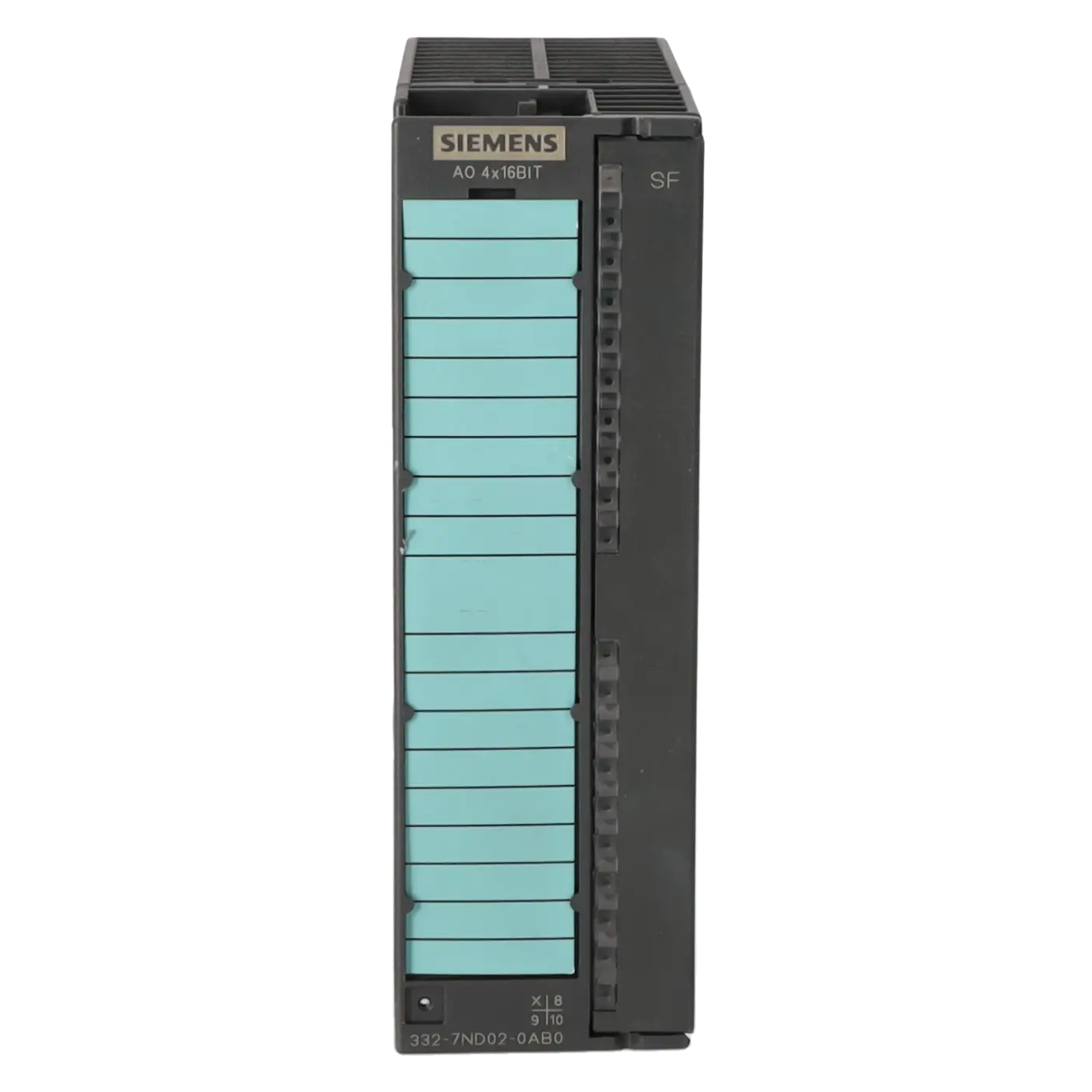

SIEMENS 6ES7332-7ND02-0AB0

Was ist 6ES7332-7ND02-0AB0 und wo wird es eingesetzt

6ES7332-7ND02-0AB0 ist eine SIEMENS SIMATIC S7-300 Analogausgabebaugruppe SM 332 für industrielle Automatisierungsanlagen. Die Baugruppe stellt vier analoge Ausgänge bereit und wird eingesetzt, wenn eine S7-300-Steuerung Stellgrößen an Aktoren, Regler, Antriebsumgebungen oder prozessnahe Geräte ausgeben soll. Typische Anwendungen liegen in Maschinen, Produktionslinien, verfahrenstechnischen Anlagen und modernisierten Bestandsanlagen, in denen analoge Spannungs- oder Stromsignale weiterhin über eine vorhandene SIMATIC S7-300-Struktur verarbeitet werden. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer besonders wichtig, weil bei Austausch, Reparatur oder Ersatzteilbeschaffung nicht nur die Baureihe, sondern auch Ausgangsart, Auflösung, Frontstecker und Projektierung zur bestehenden Anlage passen müssen.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Baugruppe 6ES7332-7ND02-0AB0 arbeitet mit vier Analogausgängen und unterstützt den taktsynchronen Betrieb. Die Ausgangsbereiche umfassen Spannungsbereiche wie 0 bis 10 V, 1 bis 5 V und -10 V bis +10 V sowie Strombereiche wie 0 bis 20 mA, 4 bis 20 mA und -20 mA bis +20 mA. In der Praxis ist das entscheidend, weil der parametrierte Ausgangsbereich exakt zur angeschlossenen Aktorik und zur STEP-7-Projektierung passen muss. Die Baugruppe nutzt eine Lastspannung L+ mit DC 24 V, ist kanalweise potenzialgetrennt und benötigt einen 20-poligen Frontstecker. Die maximale Auflösung von 16 Bit unterstützt eine feine Analogwertausgabe, während Leitungslänge, Schirmung, Bürde und Einschwingzeit bei Fehlersuche, Austausch und Wiederinbetriebnahme berücksichtigt werden müssen.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6ES7332-7ND02-0AB0 ist der Produktstatus EOP mit Datum 2025-10-01 hinterlegt. Zusätzlich wird die Baugruppe im Umfeld der SIMATIC S7-300 als Ersatzteil geführt, wodurch Beschaffung, Reparaturfähigkeit und strategische Bevorratung für Betreiber an Bedeutung gewinnen. Ein verifizierter direkter Nachfolger wird hier nicht als feste Alternative genannt, weil Ersatz- und Migrationsentscheidungen bei S7-300-Baugruppen immer von Projektierung, Verdrahtung, Signalbereichen, Frontsteckerbelegung und Anlagenstandard abhängen. Für bestehende Anlagen bedeutet der Status, dass Obsoleszenzrisiken frühzeitig bewertet werden sollten. Besonders relevant sind die Fragen, ob eine Reparatur wirtschaftlich sinnvoll ist, ob ein Austauschgerät kurzfristig eingesetzt werden kann und wie lange die vorhandene Steuerungsplattform ohne ungeplante Migration weiterbetrieben werden soll.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Für 6ES7332-7ND02-0AB0 sind vor allem Reparatur, Austausch und Ersatzteilversorgung relevant, wenn eine S7-300-Anlage weiterbetrieben werden soll und ein ungeplanter Stillstand vermieden werden muss. Eine Reparatur ist besonders sinnvoll, wenn die Baugruppe nach individuellem Fehlerbild analysiert, elektronisch instand gesetzt und anschließend funktionsgeprüft werden kann. Austauschgeräte können die Wiederinbetriebnahme unterstützen, wenn die defekte Baugruppe kurzfristig ersetzt werden muss und die vorhandene Projektierung erhalten bleiben soll. Bei abgekündigten S7-300-Komponenten hilft Life Cycle Management, Bestände, Risiken und Bevorratung strukturiert zu bewerten. Ergänzend können Fachseminare zur SIMATIC-S7-Fehlersuche und ein technischer Vor-Ort-Service relevant sein, wenn Parametrierung, Signalprüfung oder Anlagenverfügbarkeit direkt an der Maschine abgesichert werden müssen.

Kann 6ES7332-7ND02-0AB0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiter in der bestehenden S7-300-Anlage eingesetzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache wird eingegrenzt und die Instandsetzung kann bis auf Bauteilebene erfolgen. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Instandsetzung wird die Funktion im hauseigenen Testzentrum geprüft, wodurch Reparatur, Wiederverwendung und Anlagenverfügbarkeit planbarer werden.

Was tun, wenn 6ES7332-7ND02-0AB0 nicht kurzfristig verfügbar ist?

Bei eingeschränkter Beschaffbarkeit sollten zuerst die Optionen Reparatur, Austauschgerät und Ersatzteilbeschaffung geprüft werden. Für die Instandhaltung ist ein Austauschgerät besonders relevant, wenn die Anlage kurzfristig wieder anlaufen muss. Für Einkauf und technische Leitung ist zusätzlich wichtig, ob die defekte Baugruppe repariert, als Ersatzteil bevorratet oder in eine Obsoleszenzstrategie aufgenommen werden sollte. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Gibt es einen Nachfolger für 6ES7332-7ND02-0AB0?

Ein direkter, verifizierter und ohne weitere Prüfung kompatibler Nachfolger wird hier nicht als feste Ersatzartikelnummer genannt. Bei SIMATIC-S7-300-Analogausgaben hängt ein geeigneter Ersatz nicht nur von der Artikelnummer ab, sondern auch von Signalbereichen, Kanalzahl, Potenzialtrennung, Frontstecker, STEP-7-Projektierung und Anlagenstandard. Deshalb sollte vor einem Ersatztyp immer geprüft werden, ob Verdrahtung, Parameter und Prozessverhalten zur bestehenden Anwendung passen. Wenn kein eindeutig freigegebener Nachfolger vorliegt, sind Reparatur, Austausch oder Bevorratung oft die risikoärmeren Optionen.

Worauf ist beim Austausch von 6ES7332-7ND02-0AB0 zu achten?

Beim Austausch sollte zuerst die vollständige Artikelnummer 6ES7332-7ND02-0AB0 mit der projektierten Baugruppe abgeglichen werden. Danach sind Frontstecker, Kanalbelegung, Schirmung, Bezugspotenzial und Lastspannung L+ zu kontrollieren. Besonders wichtig ist die Prüfung der parametrierten Ausgabeart: Ein Ausgang, der als 4 bis 20 mA projektiert ist, darf nicht unbeachtet durch eine Verdrahtung oder Aktorik für Spannungssignale ersetzt werden. Nach dem Einbau sollte eine Funktionsprüfung mit Sollwertvergleich erfolgen, bevor der Prozess wieder produktiv betrieben wird.

Warum stimmen die Analogwerte nach dem Tausch der SM 332 nicht?

Abweichende Analogwerte entstehen häufig durch eine nicht passende Parametrierung, falsche Ausgabeart, geänderte Bürde, Verdrahtungsfehler oder eine ungeeignete Bezugspotenzialführung. Entscheidend ist der Abgleich zwischen STEP-7-Projektierung und realer Beschaltung. Zusätzlich sollten Aktor, Leitungsweg, Schirmung und Frontsteckerbelegung geprüft werden. Wenn die Werte trotz korrekter Parametrierung nicht stabil sind, kann eine elektrische Prüfung der Baugruppe helfen, einen internen Fehler von einem Anlagen- oder Verdrahtungsproblem zu trennen.

Wann ist ein Austauschgerät statt Reparatur sinnvoll?

Ein Austauschgerät ist sinnvoll, wenn die Anlage schnell wieder in Betrieb gehen muss und die Wartezeit auf eine Reparatur den Produktionsablauf stärker belastet. Eine Reparatur ist dagegen oft wirtschaftlich interessant, wenn die Baugruppe nicht dauerhaft ersetzt werden muss oder als instandgesetztes Ersatzteil wieder in den Bestand zurückgeführt werden soll. Die Entscheidung hängt von Stillstandsrisiko, Ersatzteilstrategie, Fehlerbild und Obsoleszenzstatus ab. In vielen Fällen kann die Kombination aus Austausch zur Überbrückung und Reparatur der ausgefallenen Baugruppe die Versorgungssicherheit verbessern.

Welche Rolle spielt der 20-polige Frontstecker bei 6ES7332-7ND02-0AB0?

Der 20-polige Frontstecker ist für den sicheren elektrischen Anschluss der Analogausgänge entscheidend. Fehlerhafte Klemmstellen, vertauschte Anschlüsse, beschädigte Kontakte oder eine nicht passende Schirmführung können zu falschen Analogwerten, Kurzschlussmeldungen oder instabilen Ausgangssignalen führen. Beim Austausch sollte deshalb nicht nur die Baugruppe selbst, sondern auch der Frontsteckerzustand geprüft werden. Besonders bei älteren Anlagen kann eine Sichtprüfung und elektrische Kontrolle helfen, wiederkehrende Fehler nach dem Baugruppentausch zu vermeiden.

Wie lässt sich das Obsoleszenzrisiko bei 6ES7332-7ND02-0AB0 reduzieren?

Das Obsoleszenzrisiko lässt sich reduzieren, wenn kritische S7-300-Baugruppen wie 6ES7332-7ND02-0AB0 systematisch erfasst, bewertet und in eine Ersatzteilstrategie aufgenommen werden. Dazu gehören die Prüfung vorhandener Bestände, Reparaturfähigkeit, Austauschoptionen, Wiederbeschaffungsrisiken und möglicher Migrationspfade. Life Cycle Management unterstützt dabei, Entscheidungen nicht erst im Störfall treffen zu müssen. Für Betreiber entsteht dadurch mehr Planungssicherheit, weil Reparatur, Bevorratung und Ersatzteilversorgung frühzeitig mit der erwarteten Restlaufzeit der Anlage abgestimmt werden können.
