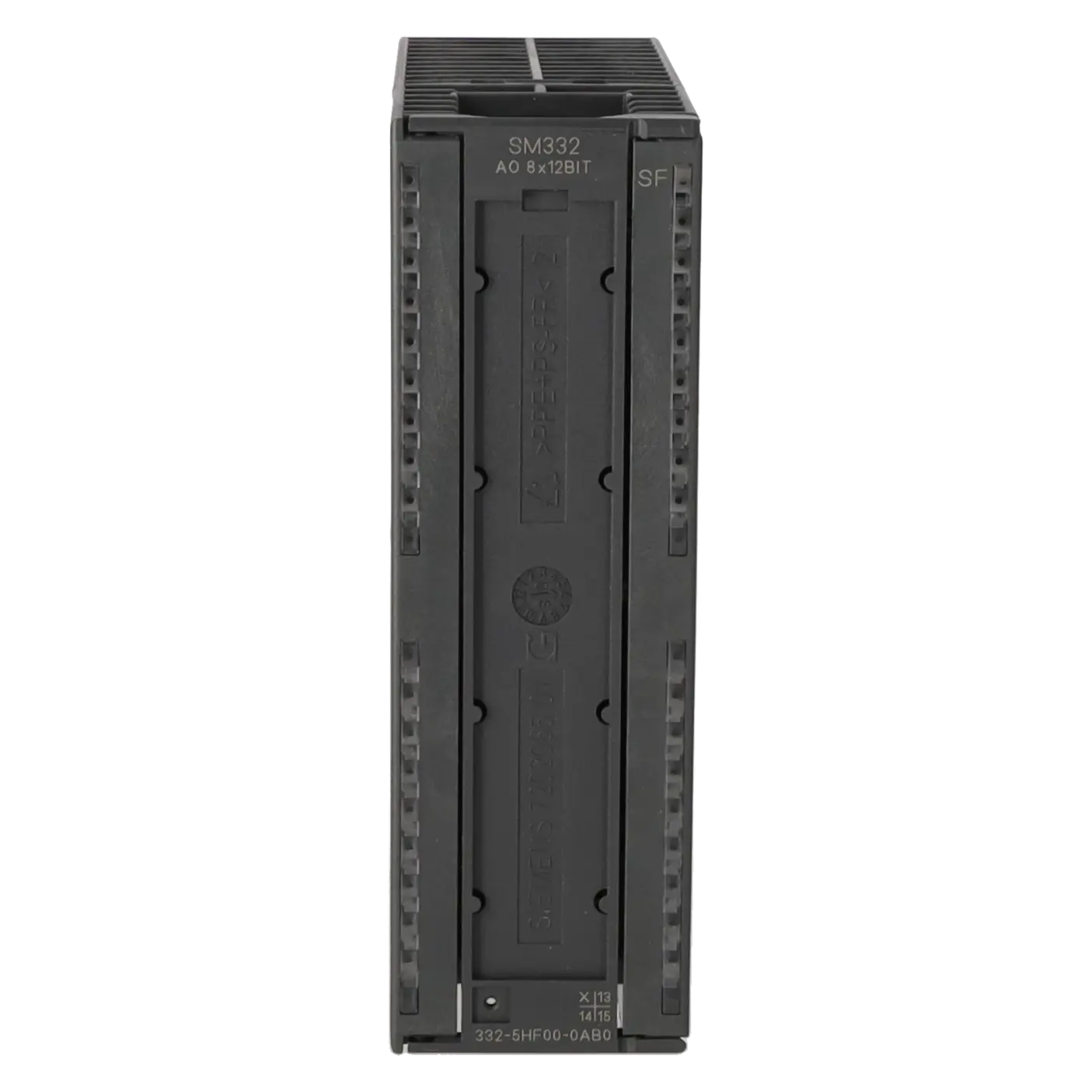

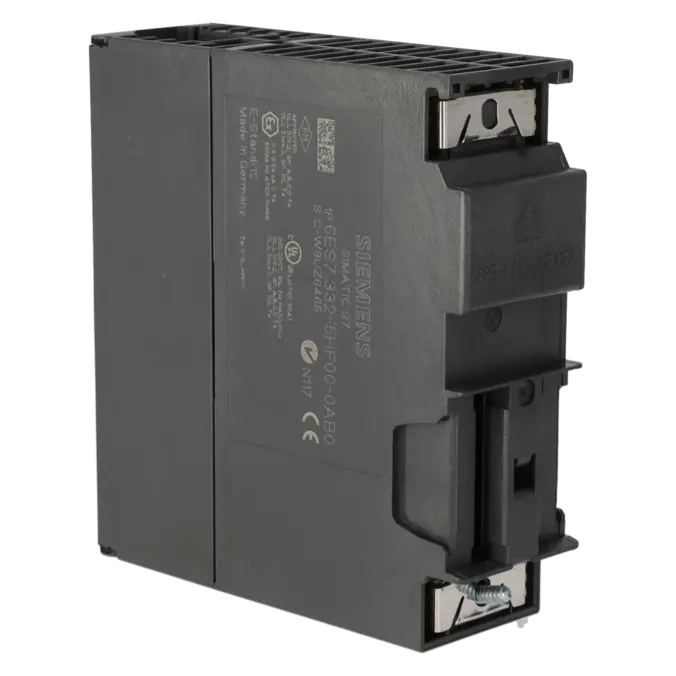

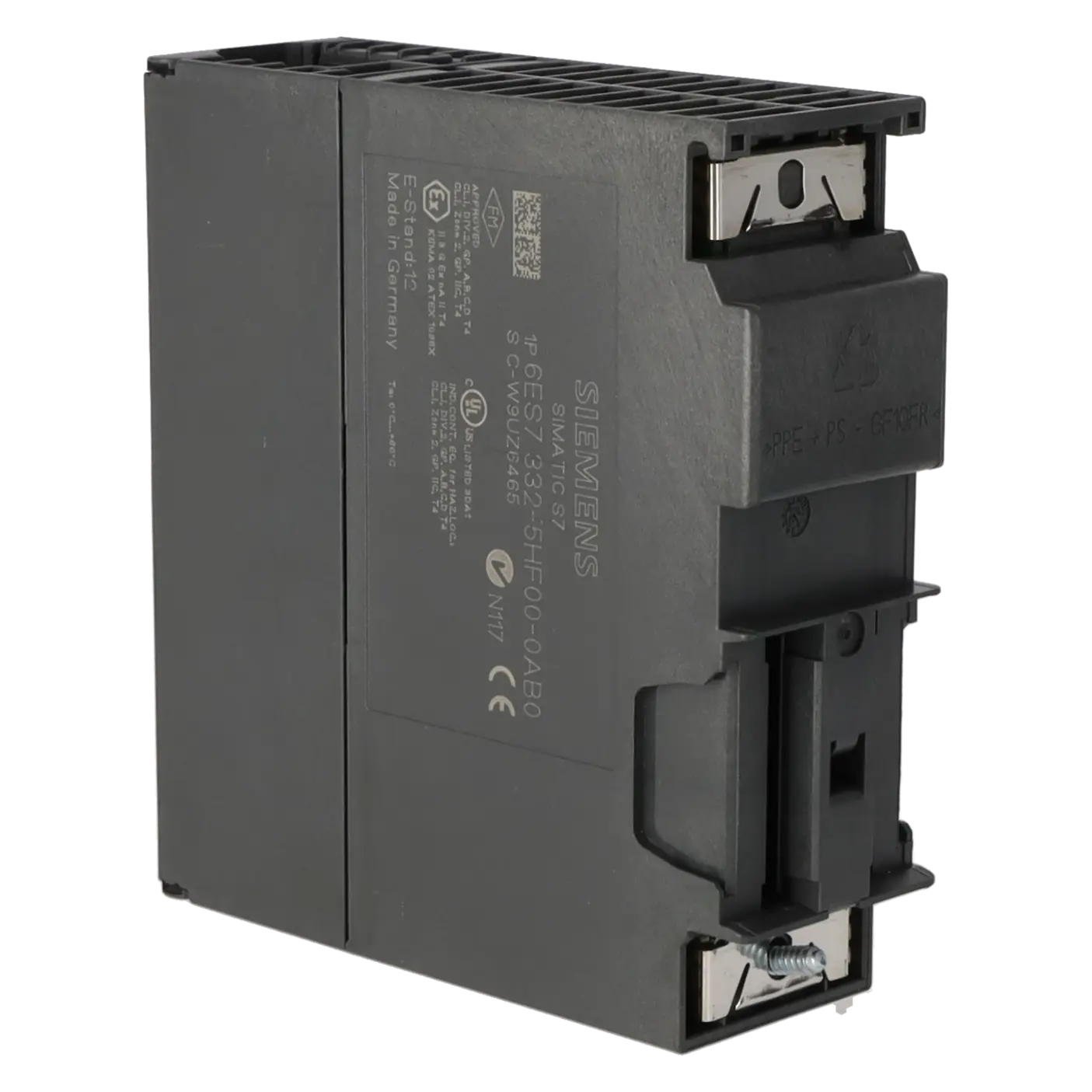

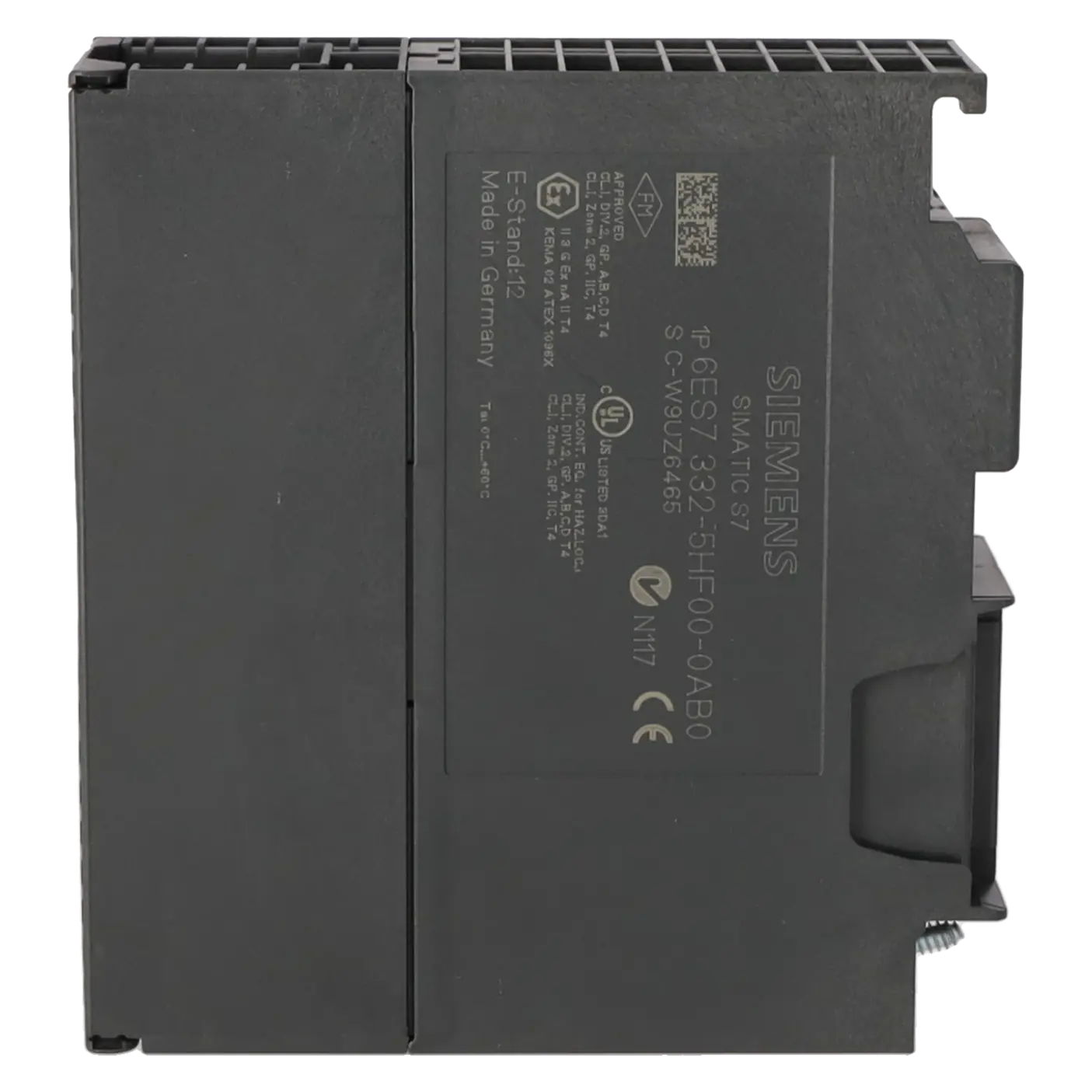

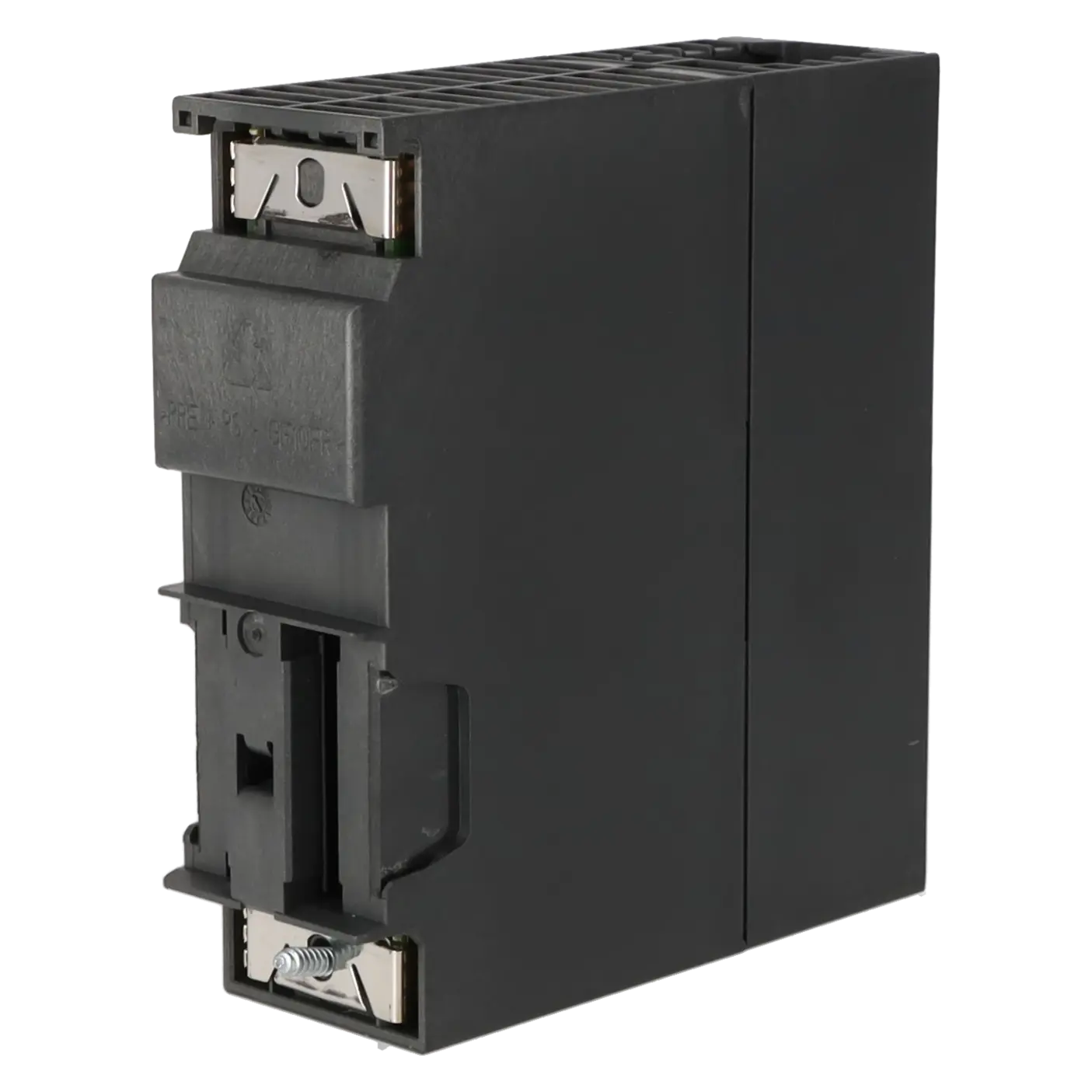

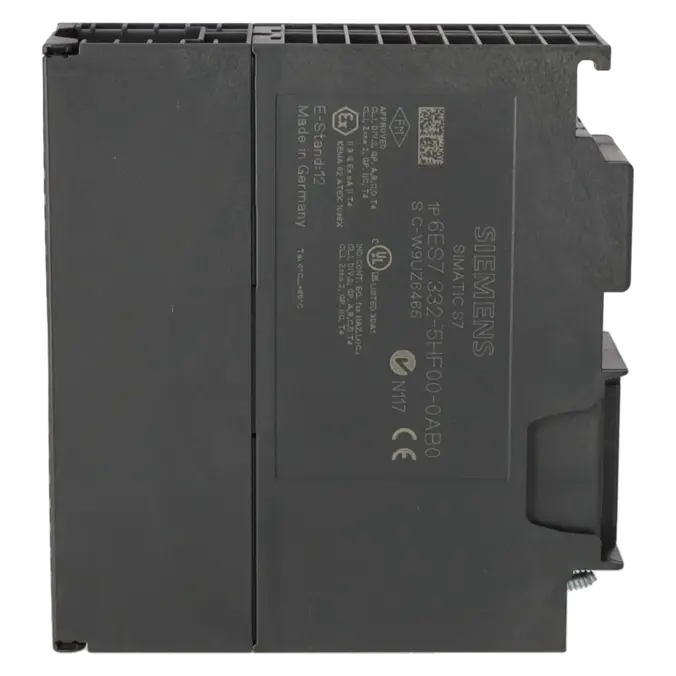

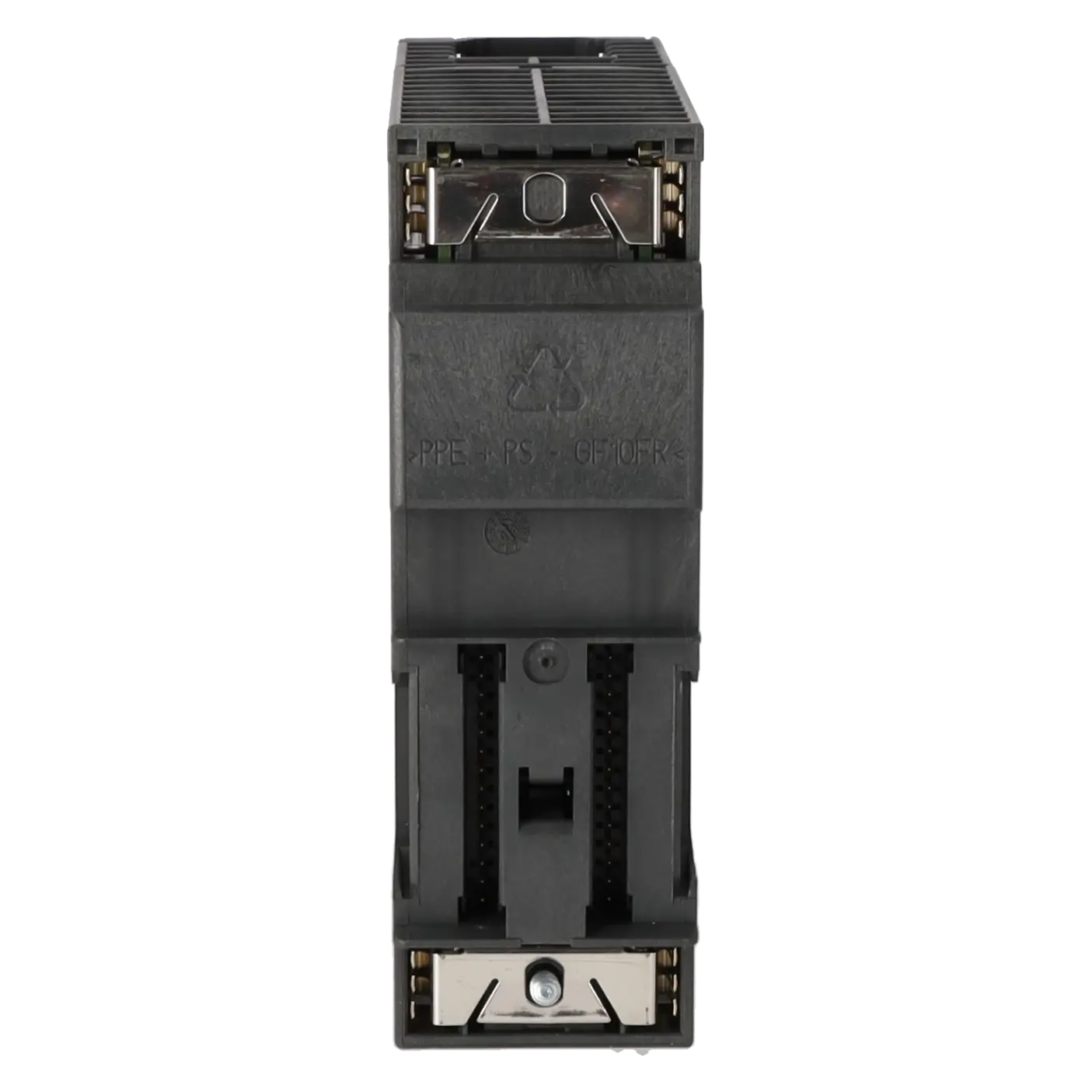

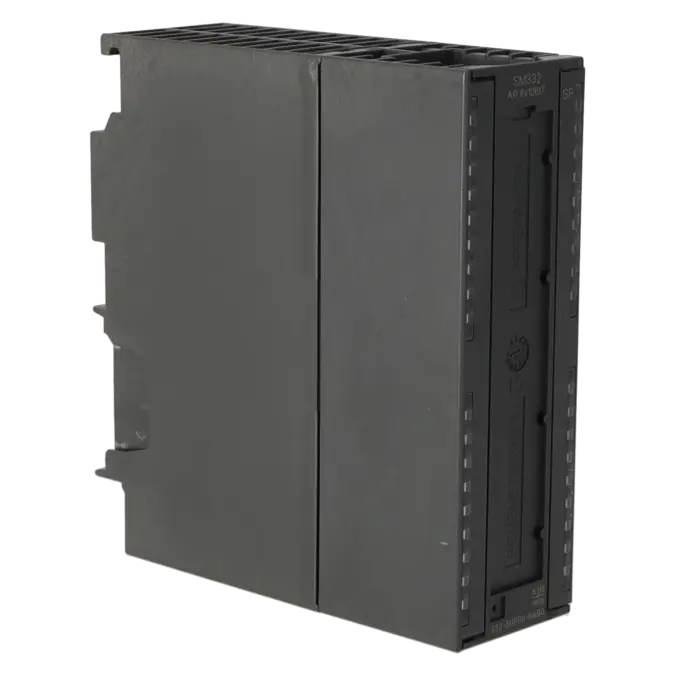

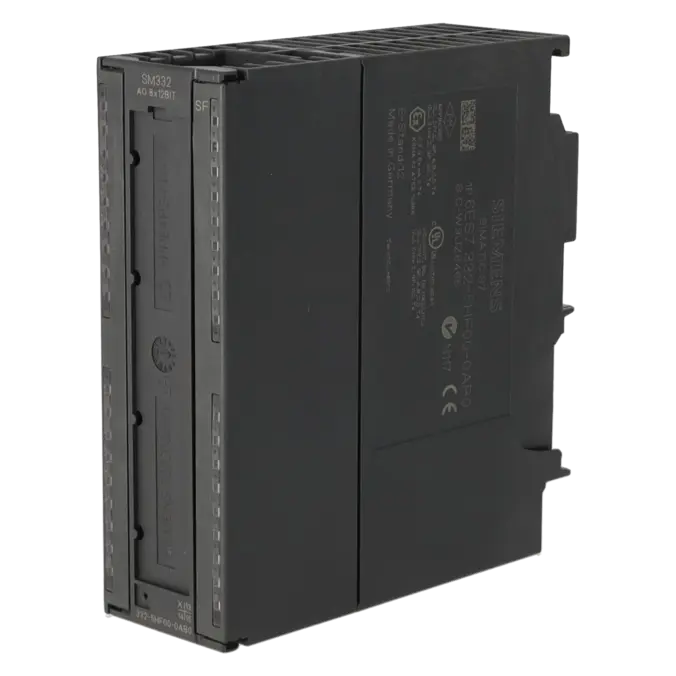

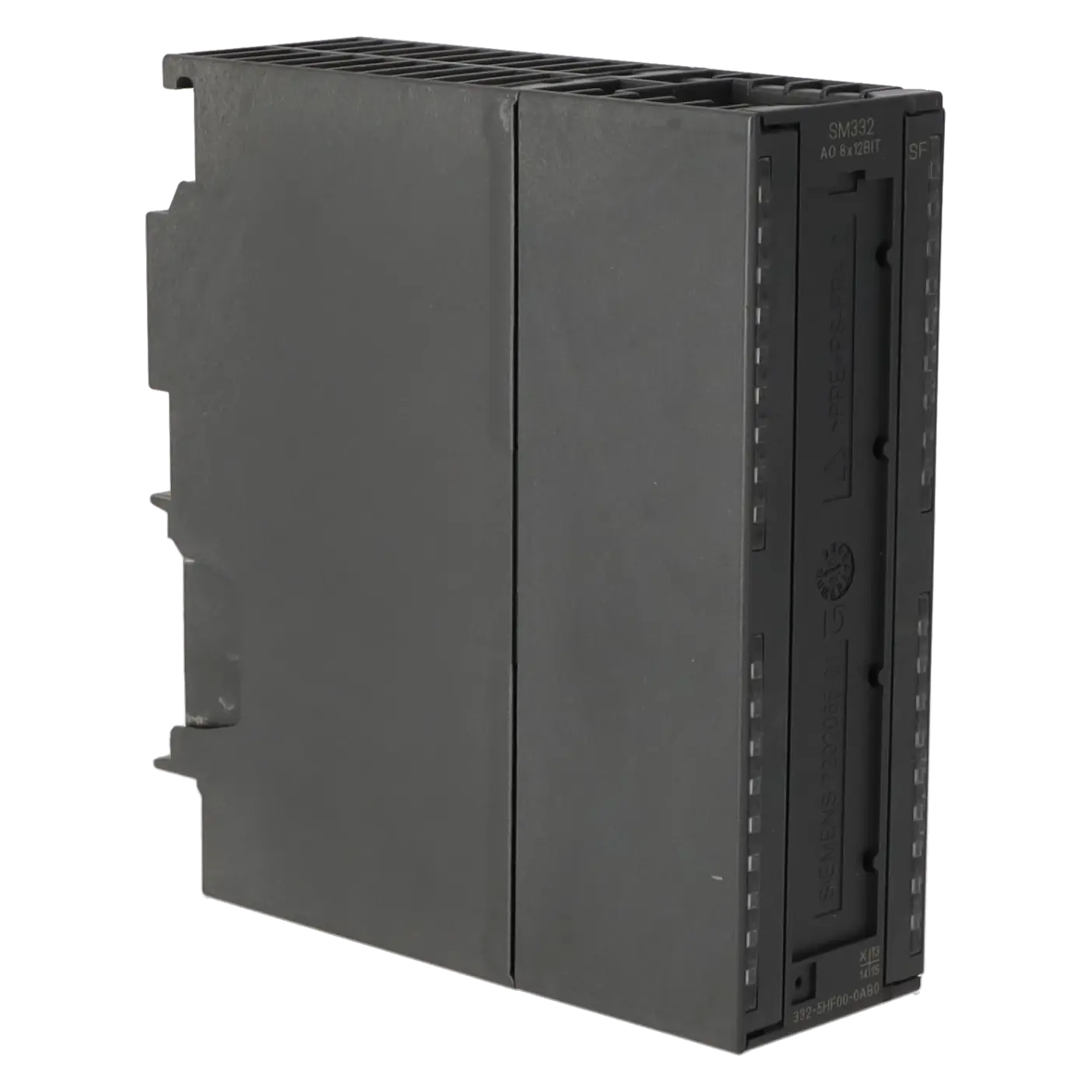

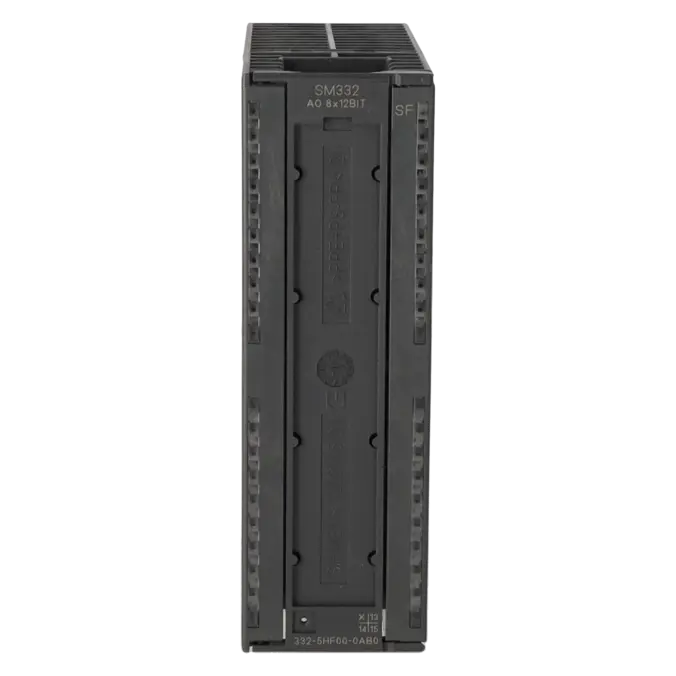

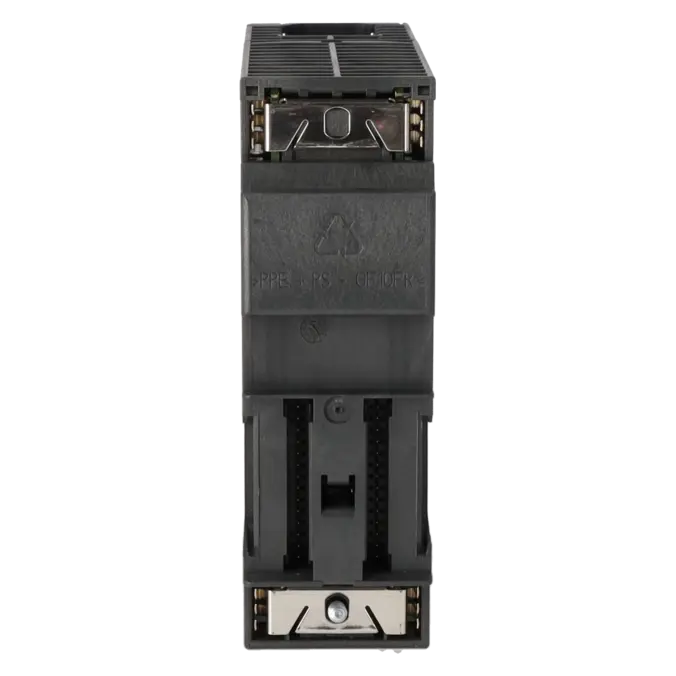

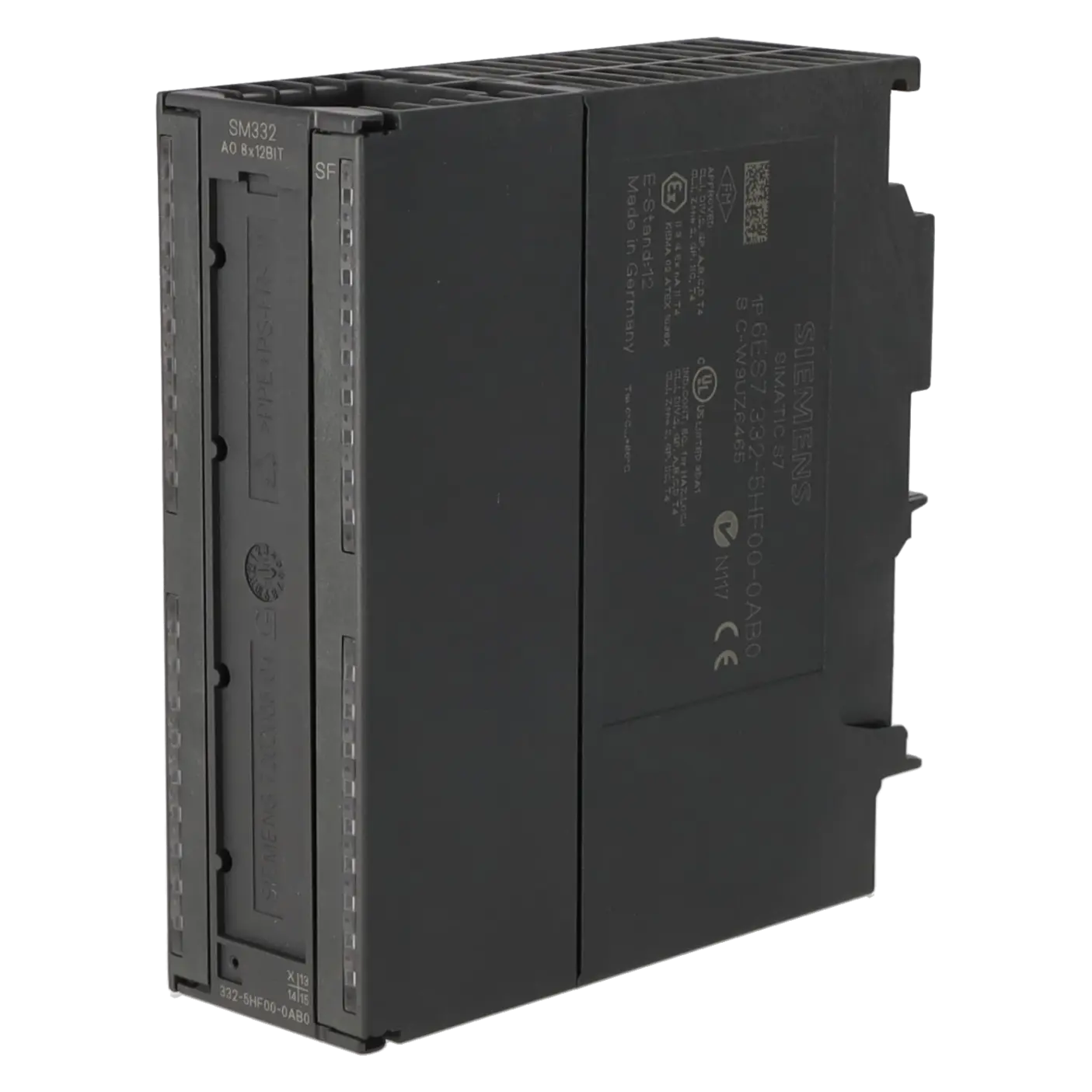

6ES7332-5HF00-0AB0
-
SIEMENS | Baugruppen | Sonderaktion
- EICHLER-Art.Nr.: K0118586
- EAN: 4025515068686
- UPC: 040892561203
SIMATIC S7-300, ANALOGAUSGABE SM 332, POTENTIALGETRENNT, 8 AA, U/I; DIAGNOSE; AUFLOESUNG 11/12 BIT, 40-POLIG, ZIEHEN UND STECKEN MIT AKTIVEM RUECKWANDBUS MOEGLICH
- EICHLER-Art.Nr.: K0118586
- EAN: 4025515068686
- UPC: 040892561203
SIMATIC S7-300, ANALOGAUSGABE SM 332, POTENTIALGETRENNT, 8 AA, U/I; DIAGNOSE; AUFLOESUNG 11/12 BIT, 40-POLIG, ZIEHEN UND STECKEN MIT AKTIVEM RUECKWANDBUS MOEGLICH
von 472,16 €
bis 1.028,30 €
1.462,13 €
1.096,60 €
1.624,59 €
1.218,44 €
1.805,10 €
1.353,82 €
SIEMENS |
6ES7332-5HF00-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.326 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4025515068686 | ||
| UPC | 040892561203 | ||
| Statistische Warennummer | 85389099 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4561 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20081231 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-05 | |
| eClass | 5.1 | 27-24-22-01 | |
| eClass | 6.0 | 27-24-22-01 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001420 | |
| ETIM | 5 | EC001420 | |
Was ist die 6ES7332-5HF00-0AB0 (SM 332)?
Die 6ES7332-5HF00-0AB0 ist eine SIEMENS SIMATIC S7-300 SM 332 Analogausgabe für Bestandsanlagen, in denen analoge Stellgrößen (Spannung oder Strom) zuverlässig ausgegeben werden müssen. Mit 8 Ausgängen, potenzialgetrennter Ausführung und Diagnosefunktionen eignet sie sich besonders, wenn schnelle Verfügbarkeit und ein kalkulierbarer 1:1-Ersatz entscheidend sind.
Technische Kerndaten auf einen Blick
Das Modul arbeitet mit 24 V DC Lastspannung (L+) und bietet Verpolschutz. Der Strombedarf aus L+ (ohne Last) ist mit max. 340 mA angegeben; die Verlustleistung ist typ. 6 W. Diese Werte helfen bei der schnellen Prüfung, ob die Spannungsversorgung im Schaltschrank sauber dimensioniert ist.
Welche Ausgangsarten unterstützt das Modul? (Spannung/Strom U/I)
Die SM 332 unterstützt Spannungs- und Stromausgänge (U/I). Für Spannung sind auf eurer Seite u. a. 0…10 V, 1…5 V und −10…+10 V aufgeführt. Dadurch passt das Modul zu vielen klassischen Aktoren/Umrichtern/Reglern, die auf diese Standardsignale setzen.
Diagnosefunktionen: Was überwacht die SM 332?
Die Siemens-Produktinfo nennt Diagnosefunktionen wie Sammelfehleranzeige, auslesbare Diagnoseinformationen sowie eine rote SF-LED (group error). Das ist zentral, wenn Störungen schnell eingegrenzt und Stillstände reduziert werden sollen.
Projektierung & Parameter: STEP 7 / Kanalparameter
Die Parametrierung erfolgt über die S7-300-Moduldaten (z. B. Ausgangsbereich, Diagnose/Überwachung). Ergänzende Siemens-Hinweise zeigen u. a., dass unbeschaltete Ausgänge über Parameter gezielt spannungslos geschaltet werden können (z. B. „Ausgabeart“ deaktiviert).
Reparatur: Leistungsumfang, Durchlaufzeit, Garantie
Für eine schnelle Wiederverfügbarkeit bietet die Seite Reparatur in 2–5 Tagen. Reparaturen umfassen laut Hinweis technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie. Optional ist ein Prüfprotokoll für Analogein-/Analogausgaben auswählbar.
Austausch statt Reparatur: Wann lohnt sich das?
Wenn Ausfallzeit teuer ist, ist Austausch (1–3 Tage) häufig der schnellste Weg zurück in den Prozess. Für planbare Budgets sind zudem die Angebotsoptionen Gebraucht (1–3 Tage) und Neu (1–3 Tage) auf der Seite sichtbar.
Identifikation & Bestellung: EAN/UPC & EICHLER-Art.-Nr.
Für Einkauf und Disposition sind eindeutige Identifikatoren hinterlegt: EICHLER-Art.-Nr. K0118586, EAN 4025515068686, UPC 040892561203.
| Attribut | Wert |
|---|---|
| Versorgungsspannung | |
| Lastspannung L+ | |
| ● Nennwert (DC) | 24 V |
| ● Verpolschutz | Ja |
| Eingangsstrom | |
| aus Lastspannung L+ (ohne Last), max. | 340 mA |
| aus Rückwandbus DC 5 V, max. | 100 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 6 W |
| Analogausgaben | |
| Anzahl Analogausgänge | 8 |
| Spannungsausgang, Kurzschluss-Schutz | Ja |
| Spannungsausgang, Kurzschlussstrom, max. | 25 mA |
| Stromausgang, Leerlaufspannung, max. | 18 V |
| Ausgangsbereiche, Spannung | |
| ● 0 bis 10 V | Ja |
| ● 1 V bis 5 V | Ja |
| ● -10 V bis +10 V | Ja |
| Ausgangsbereiche, Strom | |
| ● 0 bis 20 mA | Ja |
| ● -20 mA bis +20 mA | Ja |
| ● 4 mA bis 20 mA | Ja |
| Bürdenwiderstand (im Nennbereich des Ausgangs) | |
| ● bei Spannungsausgängen, min. | 1 kΩ |
| ● bei Spannungsausgängen, kapazitive Last, max. | 1 µF |
| ● bei Stromausgängen, max. | 500 Ω |
| ● bei Stromausgängen, induktive Last, max. | 10 mH |
| Leitungslänge | |
| ● geschirmt, max. | 200 m |
| Analogwertbildung für die Ausgänge | |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 12 bit; ±10 V, ±20 mA, 4 mA bis 20 mA, 1 V bis 5 V: 11 bit + Vorzeichen; 0 V bis 10 V, 0 mA bis 20 mA: 12 bit |
| ● Wandlungszeit (pro Kanal) | 0,8 ms |
| Einschwingzeit | |
| ● für ohmsche Last | 0,2 ms |
| ● für kapazitive Last | 3,3 ms |
| ● für induktive Last | 0,5 ms; 0,5 ms (1 mH); 3,3 ms (10 mH) |
| Fehler/Genauigkeiten | |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Spannung, bezogen auf Ausgangsbereich, (+/-) | 0,5 % |
| ● Strom, bezogen auf Ausgangsbereich, (+/-) | 0,6 % |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Spannung, bezogen auf Ausgangsbereich, (+/-) | 0,4 % |
| ● Strom, bezogen auf Ausgangsbereich, (+/-) | 0,5 % |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnosefunktion | Ja; parametrierbar |
| Alarme | |
| ● Diagnosealarm | Ja; parametrierbar |
| Diagnosen | |
| ● Diagnoseinformation auslesbar | Ja |
| Diagnoseanzeige LED | |
| ● Sammelfehler SF (rot) | Ja |
| Potenzialtrennung | |
| Potenzialtrennung Analogausgaben | |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Lastspannung L+ | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Ja |
| Isolation | |
| Isolation geprüft mit | DC 500 V |
| Anschlusstechnik | |
| erforderlicher Frontstecker | 40-polig |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 117 mm |
| Gewichte | |
| Gewicht, ca. | 272 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum leuchtet die rote SF-LED am SM 332? | Die Siemens-Produktinfo beschreibt SF als Sammelfehleranzeige; konkrete Ursache steht in den auslesbaren Diagnoseinformationen. Praxis-Vorgehen: Diagnosepuffer/Moduldiagnose auslesen und Kanalparameter (Ausgangsart/Diagnose) prüfen. |
| Ein Ausgang liefert 0 V/0 mA – obwohl der Sollwert gesetzt ist. Was sind häufige Ursachen? | Typisch sind falscher Ausgangsbereich parametriert (z. B. 0…10 V vs. ±10 V) oder die Ausgabe ist per Parameter deaktiviert (z. B. „Ausgabeart“ deaktiviert, damit unbeschaltete Kanäle spannungslos sind). |
| Welche Probleme erkennt die Diagnose bei Analogausgängen besonders häufig? | Siemens führt Diagnosefunktionen für die SM 332 aus (Sammelfehler, Diagnosedaten). In der Moduldaten-Dokumentation werden zudem typische Diagnosethemen wie z. B. Überwachungen/Tests für Ausgänge beschrieben (je nach Bereich/Ausführung). |
| Spannungsausgang schaltet ab/ist instabil – was prüfen? | Auf eurer Seite ist beim Spannungsausgang Kurzschluss-Schutz genannt. Bei Verdacht: Verdrahtung/Last prüfen (Kurzschluss, falsche Klemme, falsche Last), dann Diagnosepuffer auswerten. |
| Wann lohnt sich Austausch statt langer Fehlersuche? | Wenn SF-Fehler wiederkehrt, mehrere Kanäle betroffen sind oder Stillstandkosten hoch sind: Austausch (1–3 Tage) ist häufig der schnellste Weg, während Diagnose/Parametrierung parallel sauber nachgezogen werden kann. |
Wofür wird die 6ES7332-5HF00-0AB0 typischerweise eingesetzt?
Als 8-kanalige Analogausgabe für Spannung/Strom (U/I) in S7-300-Anlagen – ideal, wenn Aktoren/Regler/Antriebe klassische Analogsignale erwarten.
Welche Ausgangsbereiche sind verfügbar?
Für Spannung u. a. 0…10 V, 1…5 V und −10…+10 V (laut Zusatzdaten). Das deckt viele Standard-Stellsignal-Szenarien ab.
Warum ist „potentialgetrennt“ ein Vorteil?
Die isolierte Ausführung reduziert Störeinflüsse und hilft, die Signalqualität in industrieller Umgebung stabil zu halten (praktisch bei langen Leitungen und EMV-Belastung).
Wie schnell ist eine Lösung verfügbar – Reparatur oder Austausch?
Austausch 1–3 Tage für minimale Stillstandszeit; Reparatur 2–5 Tage inklusive Funktionsprüfung und mindestens 24 Monate Garantie.
Gibt es ein Prüfprotokoll für die Analog-I/Os?
Ja, optional: „Prüfprotokoll – Analogein-/Analogausgaben“ ist für diese Baugruppe verfügbar.
