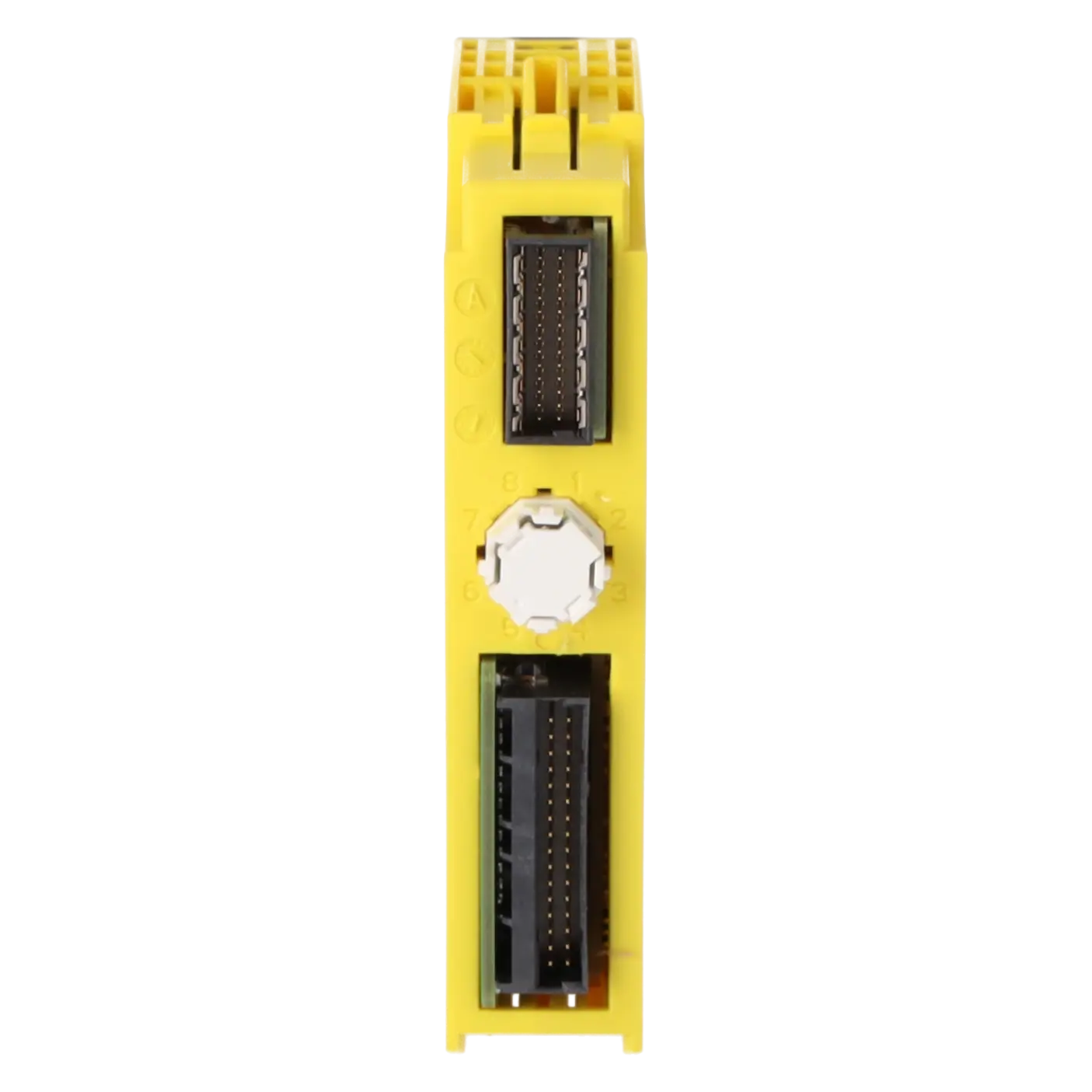

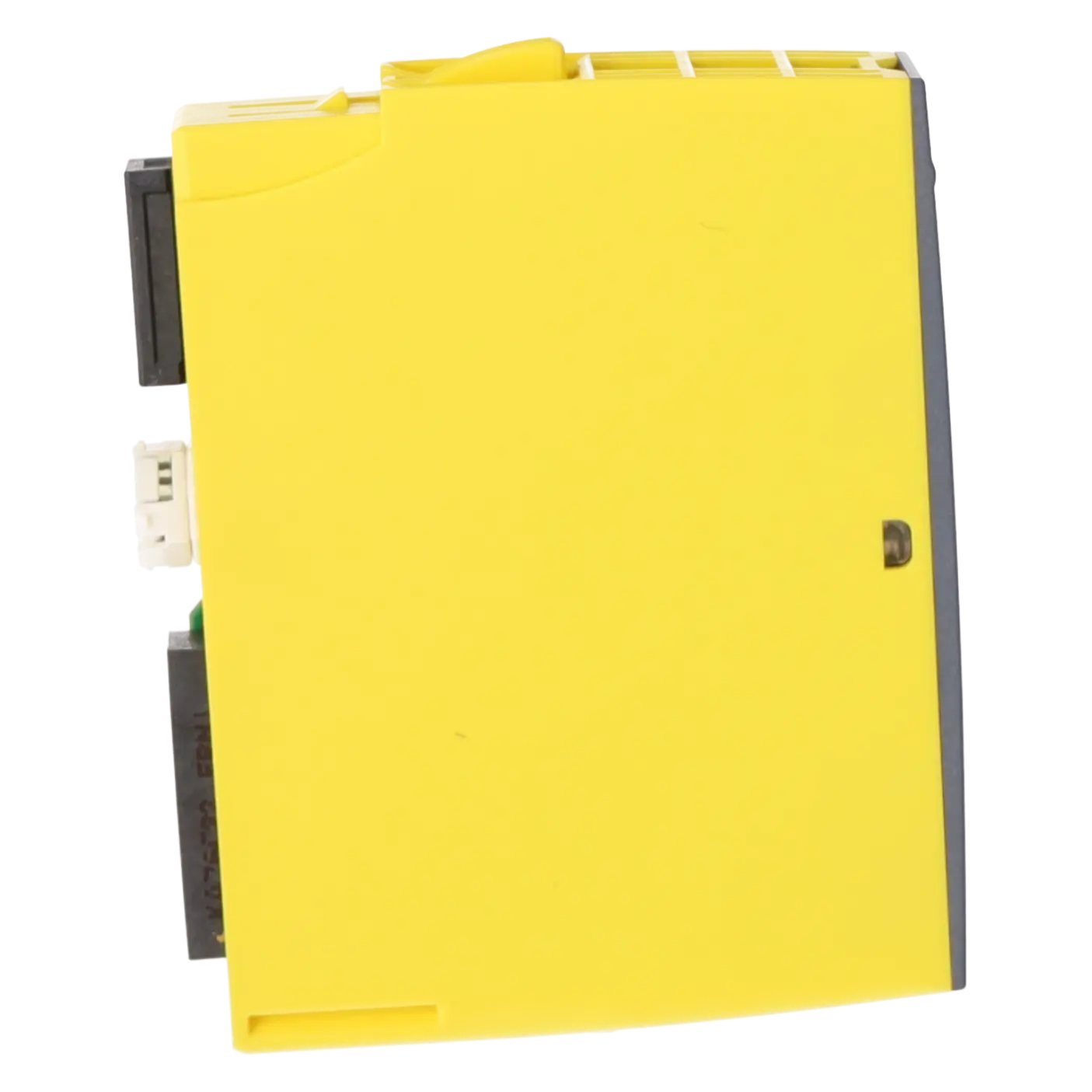

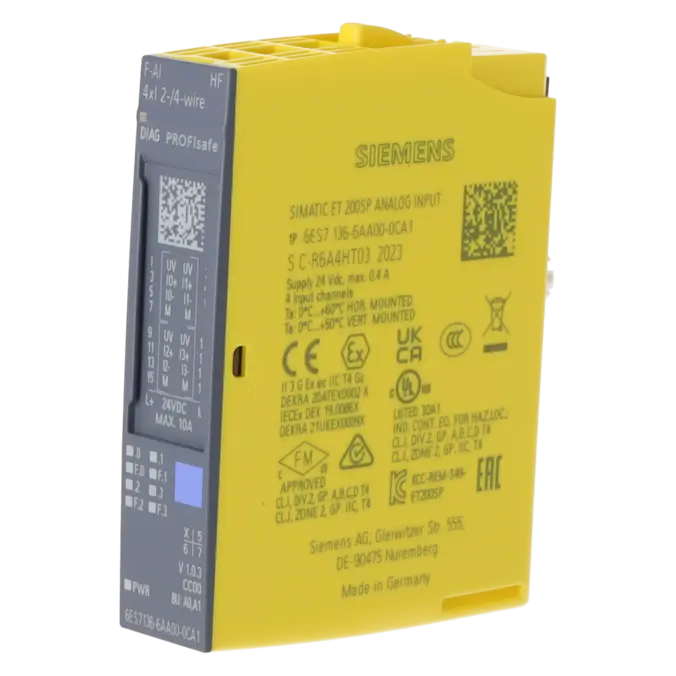

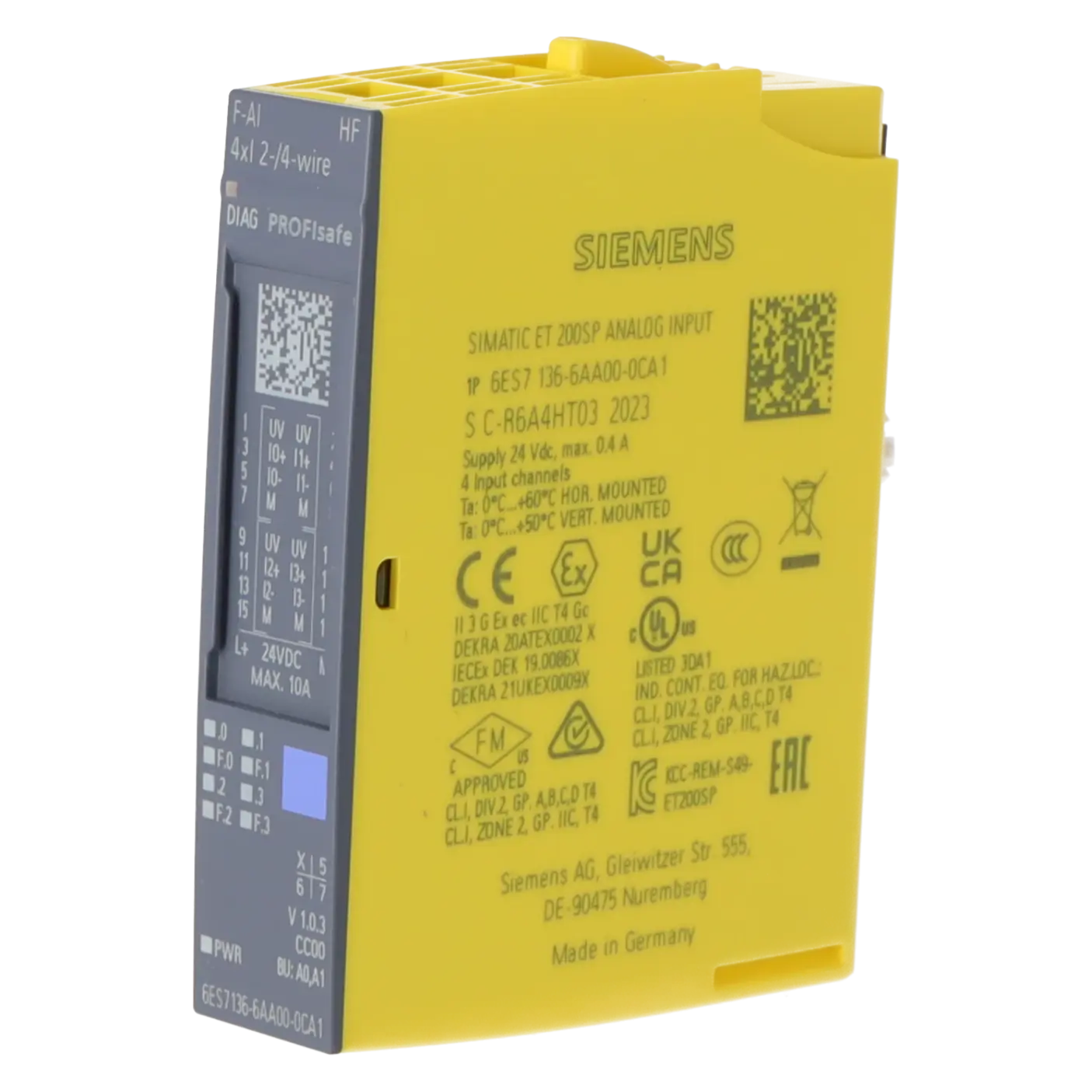

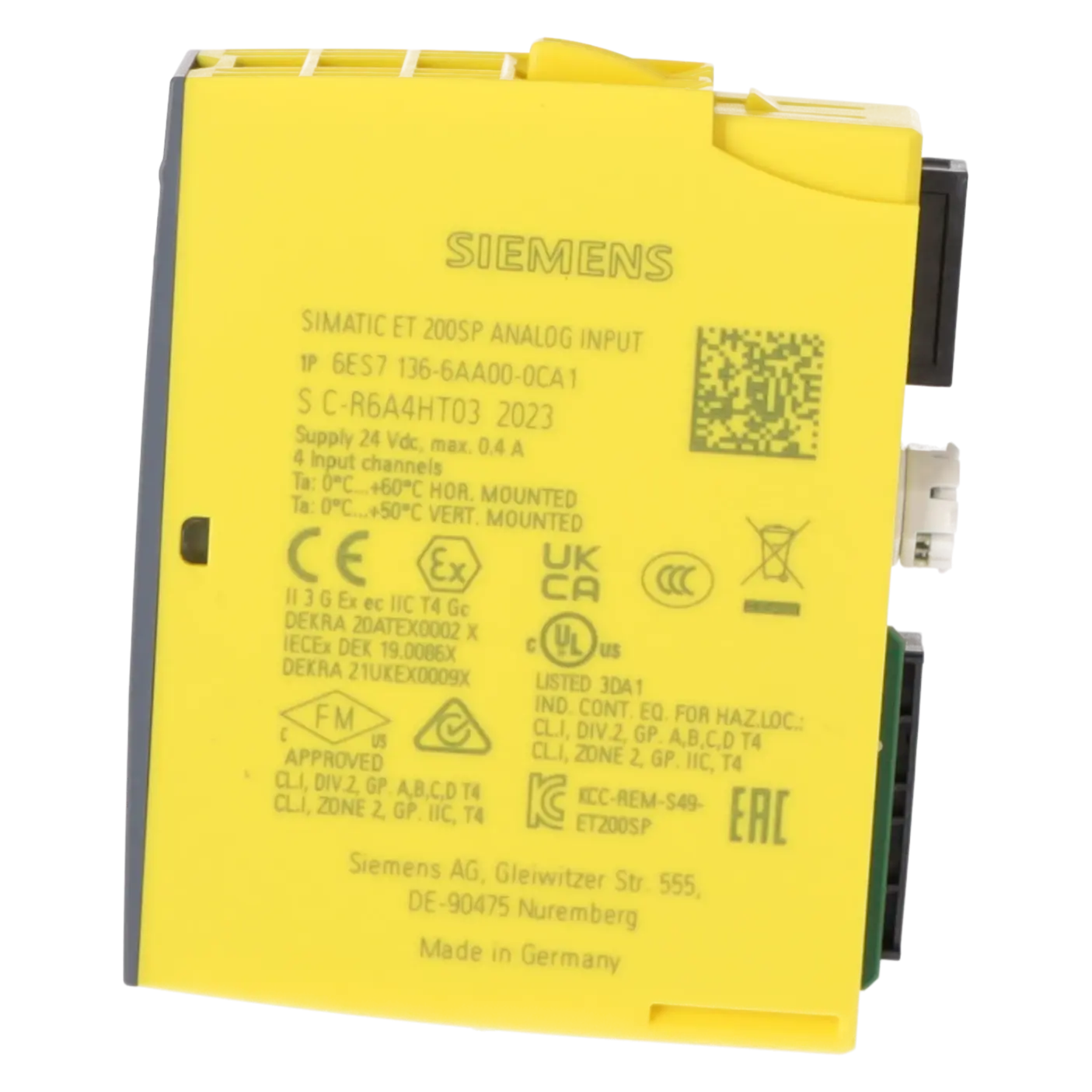

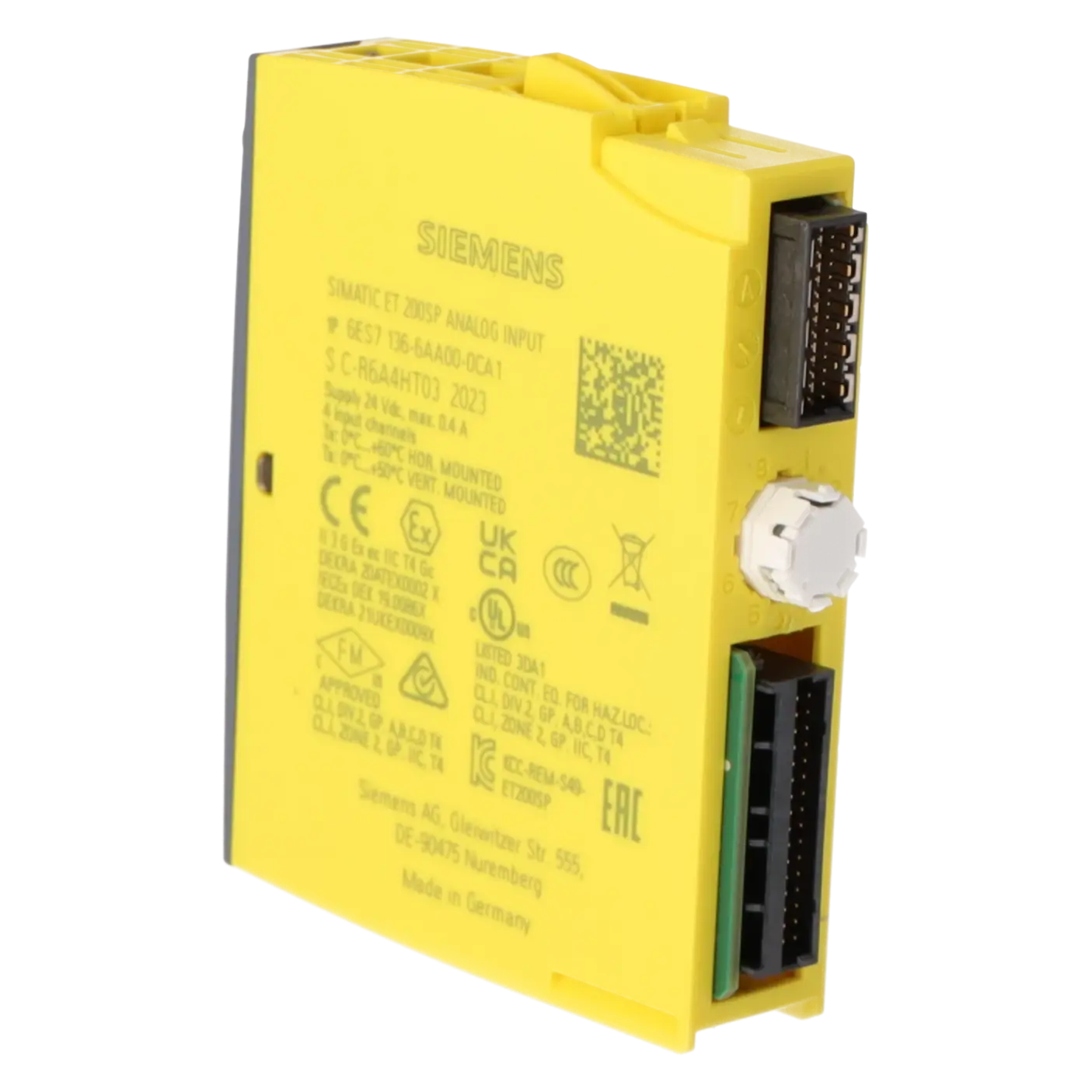

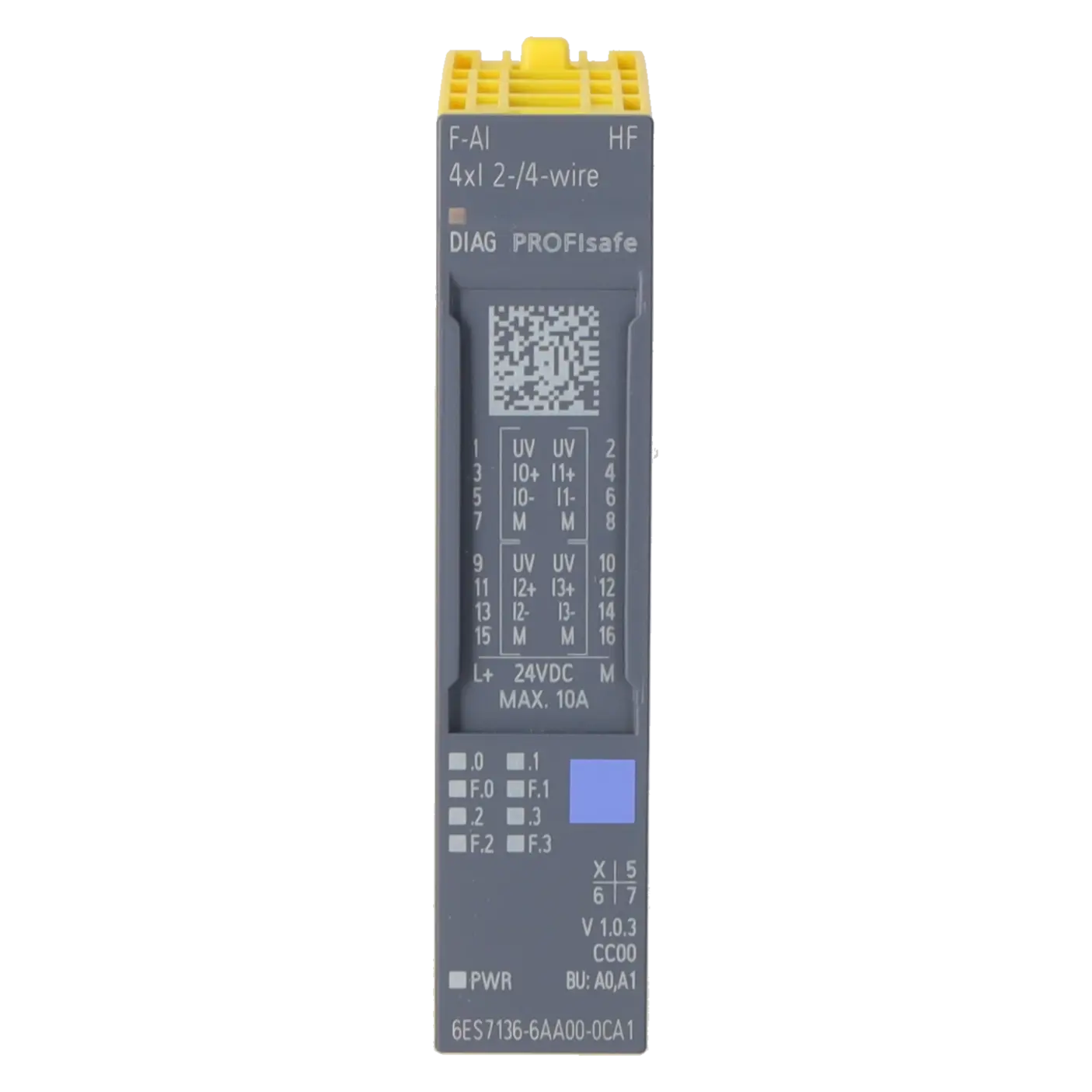

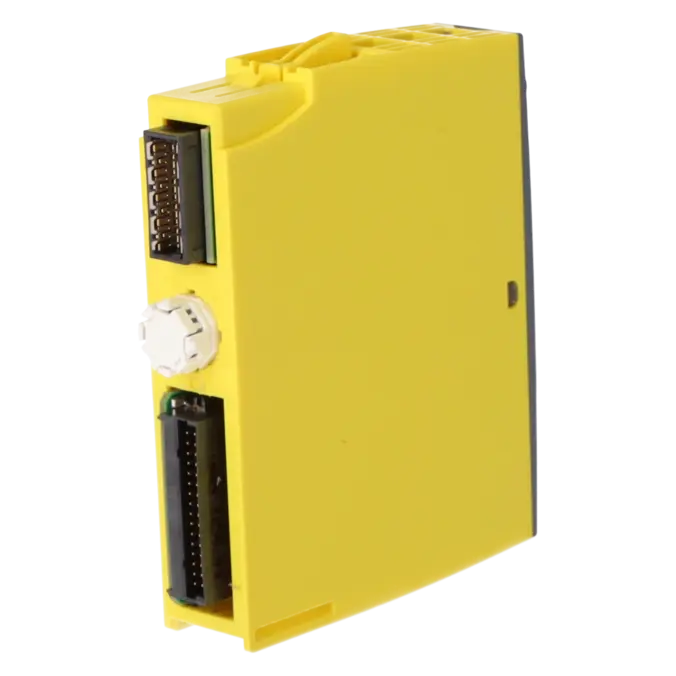

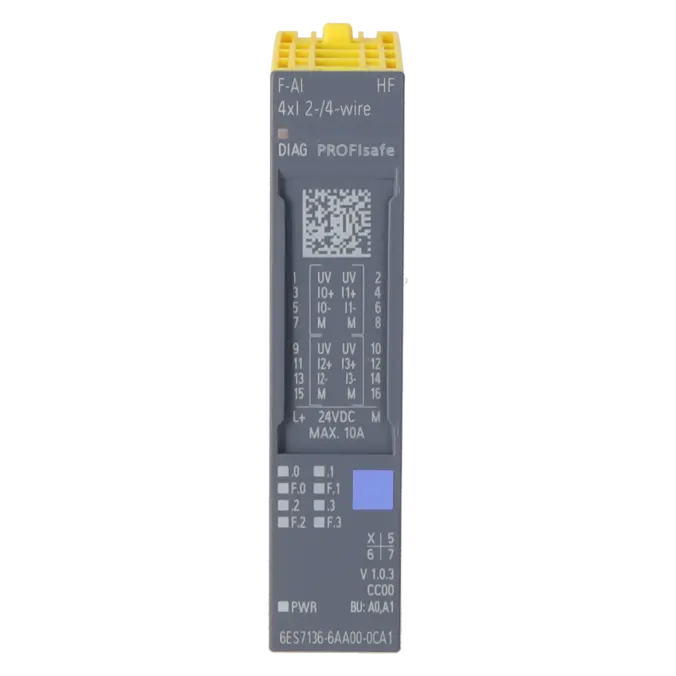

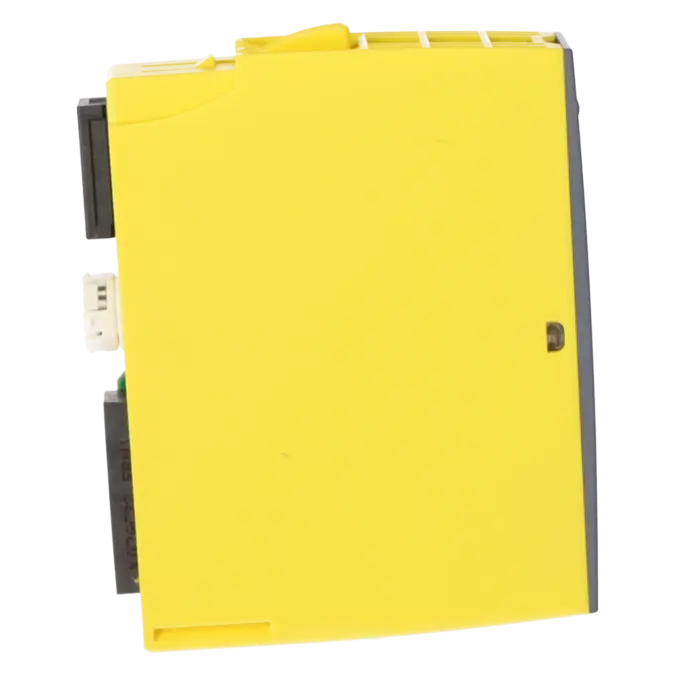

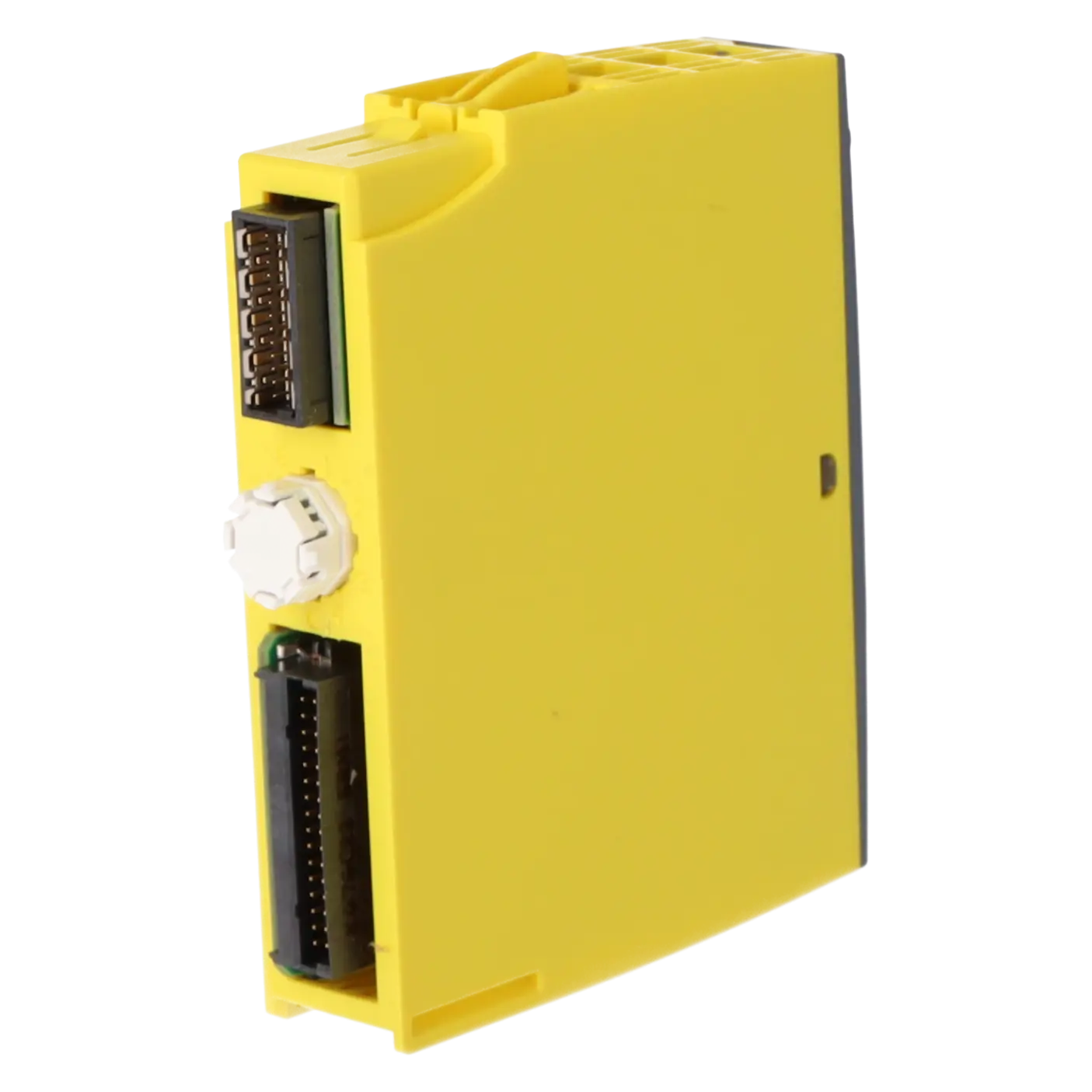

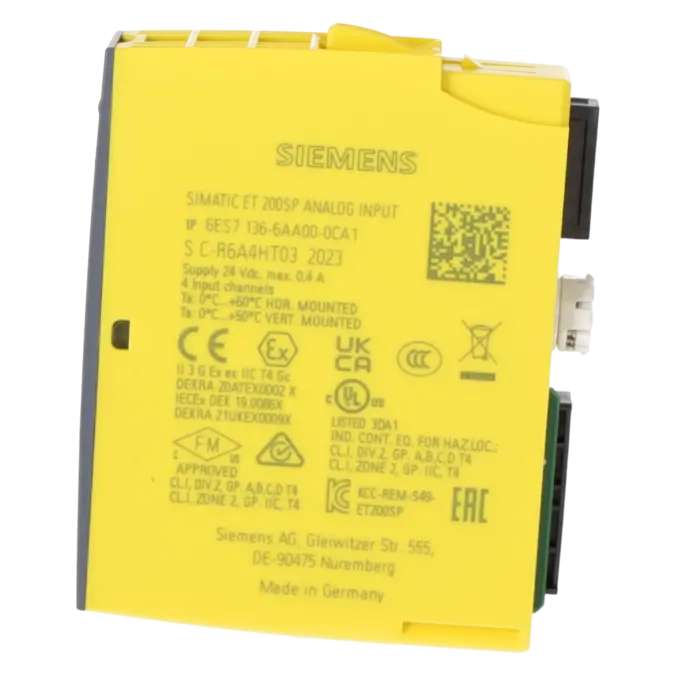

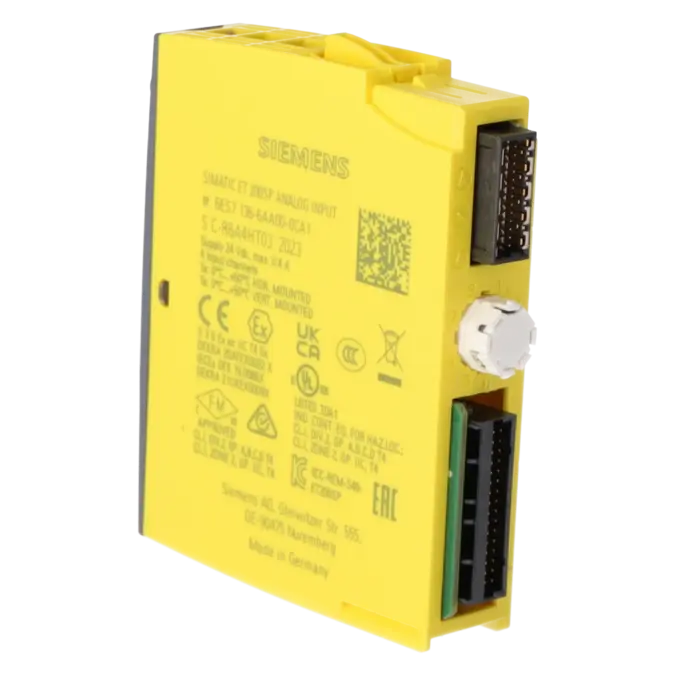

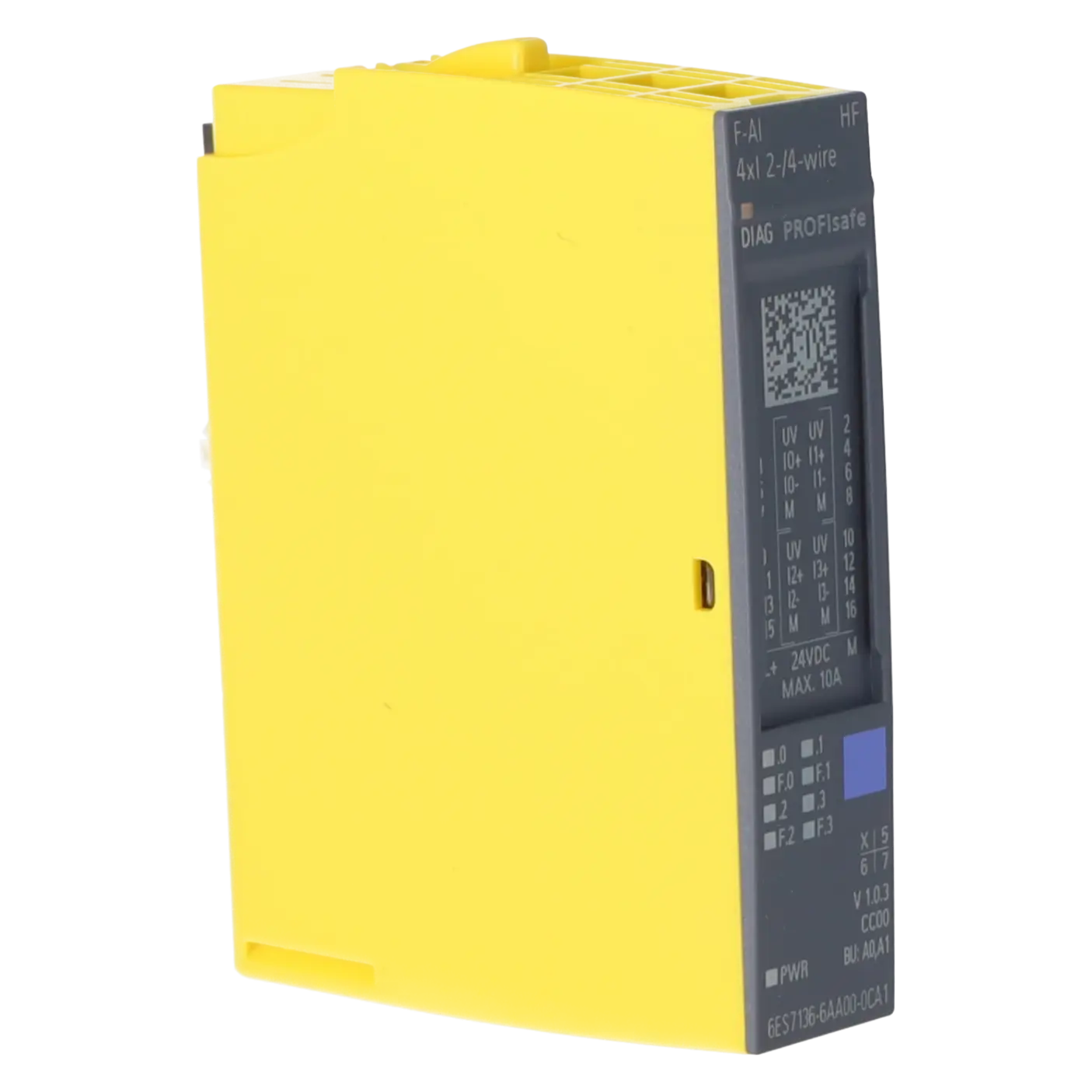

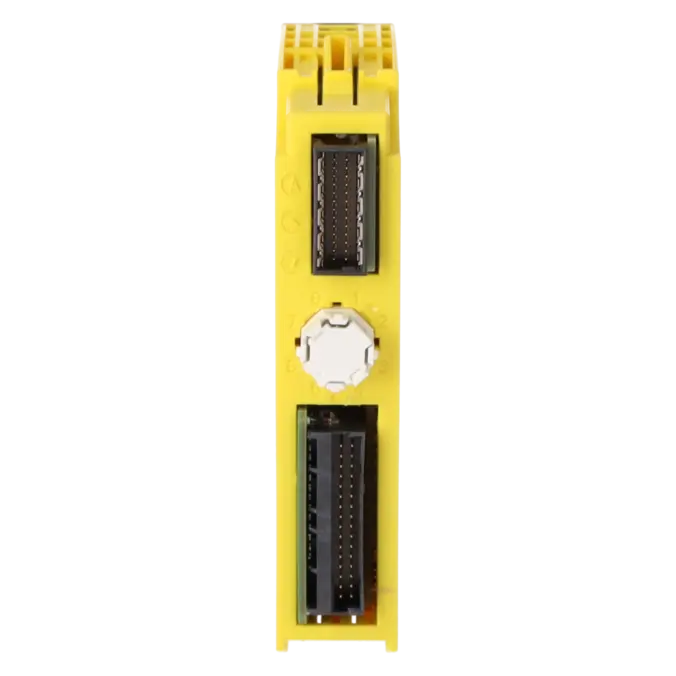

SIEMENS 6ES7136-6AA00-0CA1
- EICHLER-Art.Nr.: K1161632
- EAN: 4047623408031
Produktbeschreibung
SIMATIC DP, ELEKTRONIKMODUL ET 200SP, F-AI 4XI(0)4..20MA HF FEHLERSICHERE ANALOGEINGAENGE BIS PL E (ISO 13849) BIS SIL 3 (IEC 61508)
Leistungen für SIEMENS 6ES7136-6AA00-0CA1
Reparatur
von 513,19 €
bis 784,88 €
Austausch
Gebraucht
Neu
431,25 €
409,69 €
SIEMENS |
6ES7136-6AA00-0CA1 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.058 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4047623408031 | ||
| UPC | / | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST76 | ||
| Fabrikategruppe | 4527 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20180703 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-26-01 | |
| eClass | 6.0 | 27-24-26-01 | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | EC001596 | |
Was ist 6ES7136-6AA00-0CA1 und wo wird es eingesetzt
6ES7136-6AA00-0CA1 ist ein fehlersicheres Siemens SIMATIC ET 200SP Analogeingabemodul der Ausführung F-AI 4xI 0(4)..20mA 2-/4-wire HF. Die Baugruppe verarbeitet analoge Stromsignale in sicherheitsgerichteten Automatisierungsanwendungen und wird typischerweise in dezentralen ET 200SP-Stationen eingesetzt, wenn Prozesswerte aus Messumformern sicher erfasst werden müssen. Relevant ist das Modul vor allem für Maschinen- und Anlagenbereiche, in denen analoge Signale Teil einer Sicherheitsfunktion sind und die Einbindung in eine F-Steuerung mit PROFIsafe erfolgt. Für Instandhaltung und Einkauf ist die eindeutige Artikelnummer besonders wichtig, weil Austausch, Reparatur, Parametrierung und Sicherheitsbewertung exakt zur vorhandenen Anlagenkonfiguration passen müssen.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die Baugruppe 6ES7136-6AA00-0CA1 besitzt vier fehlersichere Analogeingänge für Strommessung und unterstützt die Messbereiche 0 bis 20 mA sowie 4 bis 20 mA. Sie ist für 2-Draht- und 4-Draht-Messumformer vorgesehen und arbeitet mit einer Versorgung von 24 V DC. In der Praxis sind die verwendbare BaseUnit, die vorhandene Verdrahtung, die Sensorversorgung und die Parametrierung im Engineering entscheidend. Die Auslegung bis SIL 3 und PL e macht das Modul für sicherheitsrelevante Prozesssignale geeignet. Diagnosefunktionen wie Drahtbruch, Kurzschluss, Versorgungsspannungsüberwachung sowie LED-Anzeigen unterstützen die Fehlersuche im Schaltschrank und helfen, Störungen schneller von Sensorik, Verdrahtung, Parametrierung oder Baugruppe abzugrenzen.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Der Produktstatus von 6ES7136-6AA00-0CA1 ist als Active Product eingeordnet. Damit liegt kein belastbarer Hinweis auf eine Abkündigung oder einen offiziell erforderlichen Nachfolger vor. Für Betreiber bleibt der Life-Cycle dennoch relevant, weil fehlersichere Analogeingabemodule häufig an konkrete Sicherheitsprogramme, PROFIsafe-Adressen, BaseUnits, Sensorik und Abnahmezustände gebunden sind. Ein ungeplanter Austausch kann daher mehr Aufwand verursachen als der reine Tausch der Hardware. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Bei kritischen Anlagen sollte zusätzlich bewertet werden, ob Reparaturfähigkeit, Ersatzteilstrategie und Bevorratung zur geplanten Nutzungsdauer der Anlage passen.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Für 6ES7136-6AA00-0CA1 sind besonders Reparatur, Austausch, Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die Baugruppe weiterhin zur bestehenden Sicherheitsapplikation passt und ein ungeplanter Umbau vermieden werden soll. Austauschgeräte können Stillstandszeiten reduzieren, wenn die Anlage kurzfristig wieder in Betrieb gehen muss und die technische Passfähigkeit geklärt ist. Life Cycle Management unterstützt bei der Bewertung von Beschaffungsrisiken, Bevorratung und Reparaturstrategie für sicherheitsrelevante ET 200SP-Baugruppen. Ergänzend kann technisches Wissen zu SIMATIC S7, TIA Portal und Fehlersuche helfen, Diagnosemeldungen, Parametrierung und Wiederinbetriebnahme sicherer einzuordnen. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur, Verkauf und Austausch.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | F-AI 4xI 0(4)..20mA 2-/4-wire HF |
| Firmware-Version | |
| ● FW-Update möglich | Ja |
| verwendbare BaseUnits | BU-Typ A0, A1 |
| Farbcode für modulspezifisches Farbkennzeichnungsschild | CC00 |
| Produktfunktion | |
| ● I&M-Daten | Ja; I&M0 bis I&M3 |
| Engineering mit | |
| ● STEP 7 TIA Portal projektierbar/integriert ab Version | V15 mit HSP 203 |
| CiR - Configuration in RUN | |
| Umparametrieren im RUN möglich | Nein |
| Kalibrieren im RUN möglich | Nein |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Verpolschutz | Ja |
| Spannungsversorgung gemäß NEC Class 2 erforderlich | Nein |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 0,38 A |
| Stromaufnahme, max. | 0,4 A |
| Geberversorgung | |
| 24 V-Geberversorgung | |
| ● 24 V | Ja; min. L+ (-1,5 V) |
| ● Kurzschluss-Schutz | Ja |
| ● Ausgangsstrom, max. | 300 mA; Summenstrom alle Geber/Kanäle |
| Leistung | |
| Leistungsentnahme aus dem Rückwandbus | 70 mW |
| Verlustleistung | |
| Verlustleistung, typ. | 2 W |
| Adressbereich | |
| Adressraum je Modul | |
| ● Eingänge | 14 byte; S7-300/400F CPU, 13 byte |
| ● Ausgänge | 5 byte; S7-300/400F CPU, 4 byte |
| Hardware-Ausbau | |
| automatische Kodierung | Ja |
| ● elektronisches Kodierelement Typ F | Ja |
| Analogeingaben | |
| Anzahl Analogeingänge | 4 |
| ● bei Strommessung | 4 |
| zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max. | 35 mA |
| Eingangsbereiche (Nennwerte), Ströme | |
| ● 0 bis 20 mA | Ja |
| — Eingangswiderstand (0 bis 20 mA) | 125 Ω |
| ● 4 mA bis 20 mA | Ja |
| — Eingangswiderstand (4 mA bis 20 mA) | 125 Ω |
| Leitungslänge | |
| ● geschirmt, max. | 1 000 m |
| Analogwertbildung für die Eingänge | |
| Messprinzip | Sigma Delta |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 16 bit |
| ● Integrationszeit parametrierbar | Ja |
| ● Integrationszeit (ms) | 20 / 16,667 |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 50 / 60 Hz |
| Glättung der Messwerte | |
| ● Anzahl der Glättungsstufen | 7 |
| ● parametrierbar | Ja |
| ● Stufe: Keine | Ja; 1x Wandlungszykluszeit |
| ● Stufe: Schwach | Ja; 2x / 4x Wandlungszykluszeit |
| ● Stufe: Mittel | Ja; 8x / 16x Wandlungszykluszeit |
| ● Stufe: Stark | Ja; 32x / 64x Wandlungszykluszeit |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Strommessung als 2-Draht-Messumformer | Ja |
| — Bürde des 2-Draht-Messumformers, max. | 650 Ω |
| ● für Strommessung als 4-Draht-Messumformer | Ja |
| Fehler/Genauigkeiten | |
| Linearitätsfehler (bezogen auf Eingangsbereich), (+/-) | 0,1 % |
| Temperaturfehler (bezogen auf Eingangsbereich), (+/-) | 0,023 %/K |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-) | 0,1 % |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 2 % |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 0,1 % |
| Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz | |
| ● Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min. | 40 dB |
| ● Gleichtaktstörung, min. | 70 dB |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnosefunktion | Ja |
| Alarme | |
| ● Diagnosealarm | Ja |
| ● Grenzwertalarm | Nein |
| Diagnosen | |
| ● Überwachung der Versorgungsspannung | Ja |
| ● Drahtbruch | Ja |
| ● Kurzschluss | Ja |
| Diagnoseanzeige LED | |
| ● RUN-LED | Ja; grüne LED |
| ● ERROR-LED | Ja; rote LED |
| ● Überwachung der Versorgungsspannung (PWR-LED) | Ja; grüne PWR-LED |
| ● Kanalstatusanzeige | Ja; grüne LED |
| ● für Kanaldiagnose | Ja; rote LED |
| ● für Moduldiagnose | Ja; grüne / rote DIAG-LED |
| Potenzialtrennung | |
| Potenzialtrennung Kanäle | |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Ja |
| Zulässige Potenzialdifferenz | |
| zwischen den Eingängen (UCM) | 10 Vss |
| Isolation | |
| Isolation geprüft mit | DC 707 V (Typprüfung) |
| Normen, Zulassungen, Zertifikate | |
| Umwelt-Fußabdruck | |
| ● Umweltproduktdeklaration | Ja |
| Treibhauspotential | |
| — Treibhauspotential, (gesamt) [CO2 eq] | 88,3 kg |
| — Treibhauspotential, (während Herstellung) [CO2 eq] | 13,1 kg |
| — Treibhauspotential, (während Betrieb) [CO2 eq] | 76,6 kg |
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] | -1,37 kg |
| Maximal erreichbare Sicherheitsklasse im Sicherheitsbetrieb | |
| ● Performance Level nach ISO 13849-1 | PLe |
| ● Kategorie nach ISO 13849-1 | Kat. 4 |
| ● SIL gemäß IEC 61508 | SIL 3 |
| Versagenswahrscheinlichkeit (bei Gebrauchsdauer von 20 Jahren und Reparaturzeit von 100 Stunden) | |
| — Low demand mode: PFDavg gemäß SIL3 | < 5,00E-05 |
| — High demand/continous mode: PFH gemäß SIL3 | < 1,00E-09 1/h |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● waagerechte Einbaulage, min. | 0 °C |
| ● waagerechte Einbaulage, max. | 60 °C |
| ● senkrechte Einbaulage, min. | 0 °C |
| ● senkrechte Einbaulage, max. | 50 °C |
| Maße | |
| Breite | 15 mm |
| Höhe | 73 mm |
| Tiefe | 58 mm |
| Gewichte | |
| Gewicht, ca. | 48 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Was bedeutet Drahtbruch 6H bei 6ES7136-6AA00-0CA1? | Zuerst sollte geprüft werden, ob das Sensorkabel unterbrochen ist oder ein Fehler in der externen Beschaltung vorliegt. Anschließend sind Sensor, Gebertyp und Parametrierung des Messbereichs abzugleichen. Danach sollte kontrolliert werden, ob ein nicht genutzter Eingang korrekt behandelt wird und ob der Messwiderstand zur Applikation passt. |
| Was tun bei High limit exceeded 7H oder Low limit violated 8H bei 6ES7136-6AA00-0CA1? | Zuerst sollte der tatsächliche Stromwert des angeschlossenen Sensors mit dem parametrierten Messbereich verglichen werden. Anschließend ist zu kontrollieren, ob 0 bis 20 mA oder 4 bis 20 mA korrekt eingestellt ist. Danach sollte die Wechselwirkung zwischen Sensor, Verdrahtung und Modul geprüft werden, insbesondere bei Grenzwertverletzungen nach einem Sensortausch. |
| Was bedeutet Parameter error 10H bei 6ES7136-6AA00-0CA1? | Zuerst sollte geprüft werden, ob die Baugruppe im Engineering mit der richtigen Artikelnummer und dem passenden Hardware Support Package projektiert ist. Anschließend sind Messbereich, Sensorbewertung, Drahtbruchdiagnose, Glättung und sicherheitsgerichtete Parameter abzugleichen. Danach sollte die Hardwarekonfiguration erneut übersetzt und in die Steuerung übertragen werden. |
| Was bedeutet Supply voltage missing 11H bei 6ES7136-6AA00-0CA1? | Zuerst sollte die 24-V-Versorgung L+ an der BaseUnit gemessen werden. Anschließend sind Einspeisung, Klemmenzustand, BaseUnit und Rückwandbuskontakt zu kontrollieren. Danach sollte geprüft werden, ob die Versorgung unter Last einbricht oder ob ein Verdrahtungsfehler die Baugruppe nicht ausreichend versorgt. |
| Was bedeutet Mismatch of safety destination address 40H bei 6ES7136-6AA00-0CA1? | Zuerst sollte die PROFIsafe-Adresse der Baugruppe mit der projektierten Adresse verglichen werden. Anschließend ist zu kontrollieren, ob das elektronische Kodierelement und die Zielkonfiguration zur real eingebauten Baugruppe passen. Danach sollte die PROFIsafe-Adresse bei Bedarf erneut zugewiesen und die Sicherheitsapplikation korrekt wieder in Betrieb genommen werden. |
| Was tun bei Transmission error CRC 4DH oder Timeout 54H bei 6ES7136-6AA00-0CA1? | Zuerst sollte die Kommunikation zwischen F-CPU, ET 200SP-Station und F-Modul geprüft werden. Anschließend sind Busverbindung, Stationsaufbau, Abschirmung und mögliche elektromagnetische Störeinflüsse zu kontrollieren. Danach sollten F-Überwachungszeit, Sicherheitsparameter und Diagnosepuffer abgeglichen werden. |
| Was bedeutet Common mode error 118H bei 6ES7136-6AA00-0CA1? | Zuerst sollte die Verdrahtung der analogen Eingangskanäle geprüft werden. Anschließend ist zu kontrollieren, ob die zulässige Potenzialdifferenz zwischen den Eingängen überschritten wird. Danach sollte die Sensorversorgung, Masseführung und Schirmung bewertet werden, um unzulässige Gleichtaktspannungen einzugrenzen. |
| Was tun bei Discrepancy error 314H bei 6ES7136-6AA00-0CA1? | Zuerst sollte geprüft werden, ob die Applikation mit 1oo2-Auswertung arbeitet und die beiden Sensorsignale innerhalb der eingestellten Toleranzen liegen. Anschließend sind Diskrepanzzeit, Sensorfunktion und Zuleitungen zu kontrollieren. Danach sollte abgeglichen werden, ob Sensoren, Verdrahtung und Parametrierung zur geforderten Sicherheitsfunktion passen. |
Kann 6ES7136-6AA00-0CA1 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden ET 200SP-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache eingegrenzt und bei Bedarf bis auf Bauteilebene instand gesetzt. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Instandsetzung folgt eine Funktionsprüfung im hauseigenen Testzentrum, damit die Baugruppe wieder planbar eingesetzt werden kann.
Gibt es einen Nachfolger für 6ES7136-6AA00-0CA1?
Ein verifizierter Nachfolger ist für 6ES7136-6AA00-0CA1 nicht erforderlich, solange der Artikel als aktives Produkt geführt wird. Bei sicherheitsgerichteten Baugruppen sollte dennoch nicht allein nach einer ähnlichen Artikelnummer entschieden werden. Entscheidend sind ET 200SP-Systemumgebung, BaseUnit, PROFIsafe-Adressierung, Messbereich, Sensorbewertung und die freigegebene Sicherheitsfunktion. Wenn ein Ersatz oder eine Alternative geprüft wird, sollte die technische Übereinstimmung vor dem Einbau eindeutig geklärt werden.
Worauf ist beim Austausch von 6ES7136-6AA00-0CA1 zu achten?
Beim Austausch ist zuerst die eindeutige Artikelnummer mit der projektierten Hardwarekonfiguration abzugleichen. Zusätzlich sind BaseUnit-Typ, elektronisches Kodierelement, PROFIsafe-Adresse, Parametrierung und Verdrahtung zu berücksichtigen. Nach dem physischen Austausch kann eine Wiedereingliederung in das Sicherheitsprogramm erforderlich sein. Besonders bei sicherheitsrelevanten Signalen sollte der Austausch nicht nur mechanisch, sondern auch funktional geprüft werden, damit Sensorwerte, Diagnosemeldungen und Sicherheitsreaktionen wieder zur Anlagenlogik passen.
Warum meldet 6ES7136-6AA00-0CA1 Drahtbruch, obwohl der Sensor angeschlossen ist?
Eine Drahtbruchmeldung kann auch entstehen, wenn der Sensor zwar angeschlossen ist, aber Messbereich, Gebertyp oder externe Beschaltung nicht zur Parametrierung passen. Besonders beim Messbereich 4 bis 20 mA ist die Drahtbruchdiagnose abhängig vom Stromsignal und der eingestellten Überwachung. Auch ein defekter Sensor, ein zu hoher Messwiderstand oder ein nicht korrekt behandelter ungenutzter Kanal kann die Diagnose auslösen. Deshalb sollten Signalstrom, Anschlussbild und Parametrierung gemeinsam geprüft werden.
Ist 6ES7136-6AA00-0CA1 für 2-Draht- und 4-Draht-Messumformer geeignet?
Ja, 6ES7136-6AA00-0CA1 ist für Strommessung mit 2-Draht- und 4-Draht-Messumformern vorgesehen. Für die Anwendung ist entscheidend, ob die Verdrahtung, Sensorversorgung und Parametrierung zur gewählten Betriebsart passen. In sicherheitsgerichteten Anwendungen muss zusätzlich geprüft werden, ob die Sensorbewertung, zum Beispiel 1oo1 oder 1oo2, zur geforderten Sicherheitsfunktion gehört. Bei einem Ersatzteilkauf sollte daher nicht nur die Artikelnummer, sondern auch die vorhandene Anschluss- und Sicherheitskonfiguration berücksichtigt werden.
Wann ist ein Austauschgerät für 6ES7136-6AA00-0CA1 sinnvoller als eine Reparatur?
Ein Austauschgerät ist besonders sinnvoll, wenn die Anlage kurzfristig wieder anlaufen muss und eine passende Baugruppe verfügbar gemacht werden kann. Eine Reparatur ist häufig interessant, wenn die defekte Baugruppe weiterverwendet werden soll, ein Bestand erhalten bleiben muss oder die Wirtschaftlichkeit gegenüber Neukauf und Migration geprüft wird. Die Entscheidung hängt vom Stillstandsrisiko, vom Fehlerbild, von der Ersatzteilsituation und von der benötigten Wiederinbetriebnahmezeit ab. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Kann 6ES7136-6AA00-0CA1 gebraucht eingesetzt werden?
Ein gebrauchtes Modul kann eingesetzt werden, wenn Artikelnummer, Zustand, Funktionsprüfung und technische Passfähigkeit zur Anlage eindeutig geklärt sind. Bei fehlersicheren Modulen ist besondere Sorgfalt erforderlich, weil Sicherheitsfunktion, Parametrierung, PROFIsafe-Adresse und Diagnoseverhalten zur bestehenden Applikation passen müssen. Für Einkauf und Instandhaltung ist eine geprüfte Baugruppe mit nachvollziehbarer Funktionsprüfung vorteilhaft, weil dadurch das Risiko eines erneuten Stillstands reduziert werden kann.
Wie lässt sich die Verfügbarkeit von 6ES7136-6AA00-0CA1 absichern?
Die Verfügbarkeit lässt sich durch eine Kombination aus tagesaktueller Beschaffungsprüfung, Reparaturstrategie, Austauschoption und bedarfsgerechter Bevorratung absichern. Für sicherheitsrelevante ET 200SP-Baugruppen ist es sinnvoll, kritische Anlagenpositionen zu identifizieren und Ersatzteilbedarf nicht erst im Störfall zu bewerten. Life Cycle Management unterstützt dabei, Bestände, Reparaturfähigkeit und Beschaffungsrisiken strukturiert zu betrachten. So kann die Ersatzteilstrategie besser an Stillstandsrisiko, Anlagenlaufzeit und geplante Modernisierung angepasst werden.
