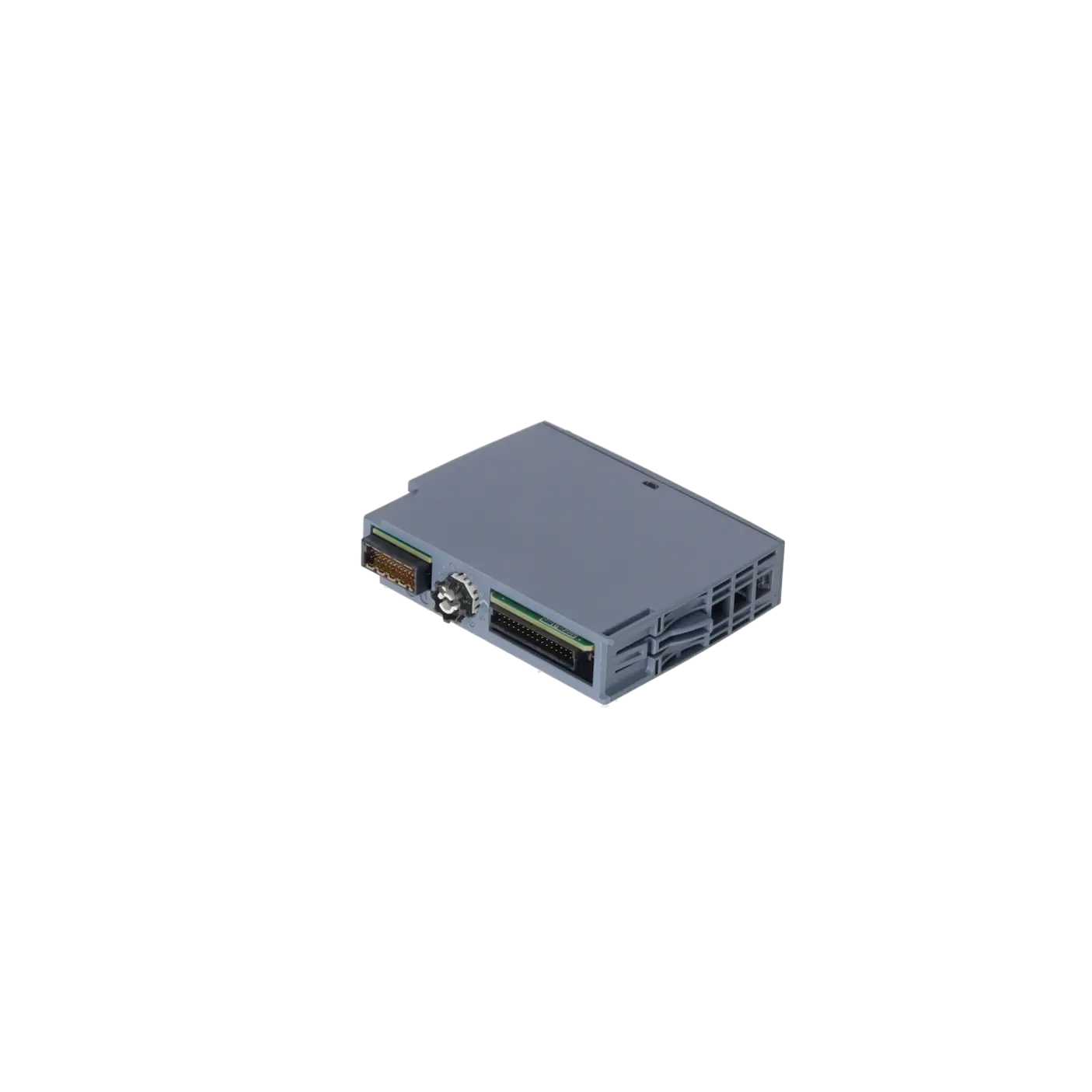

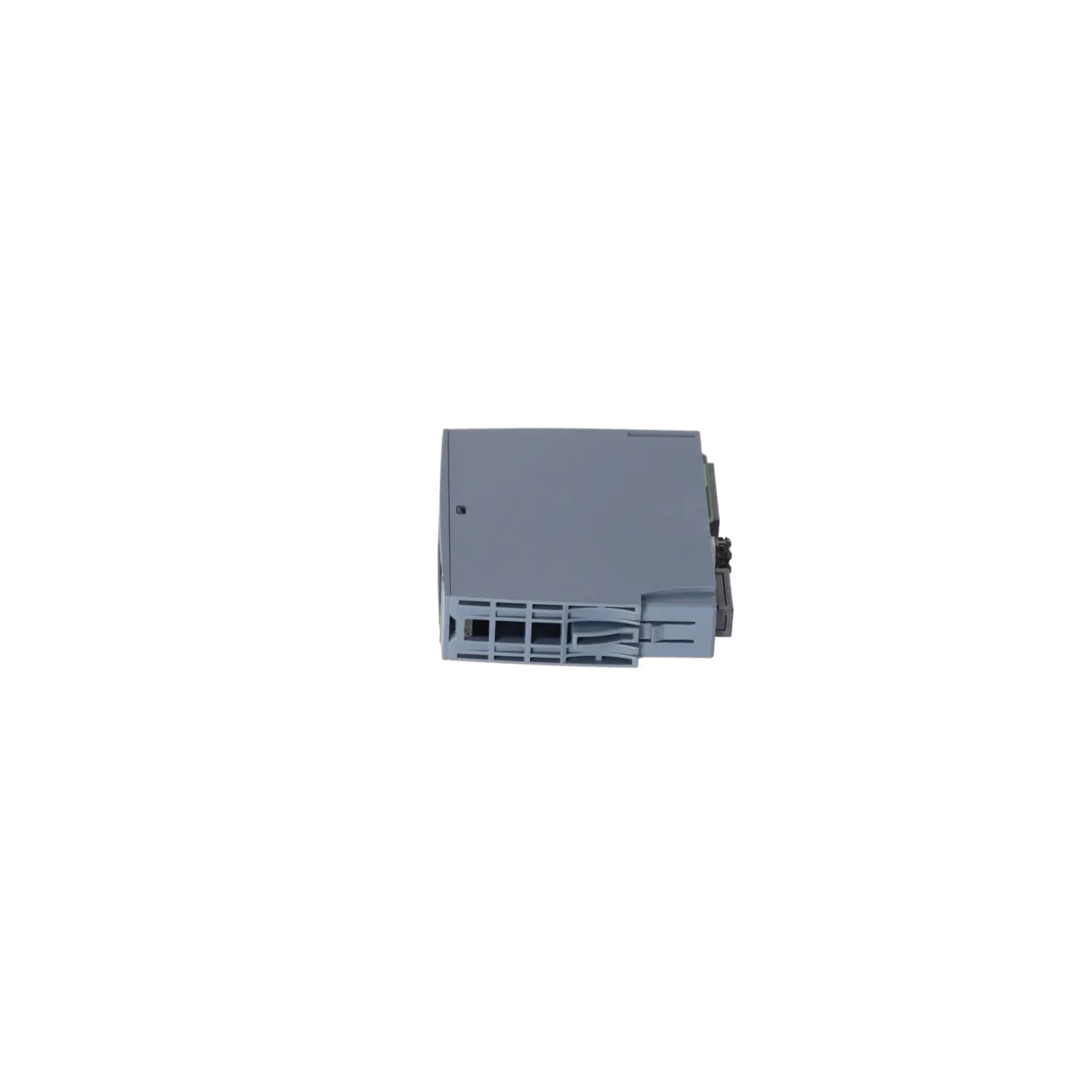

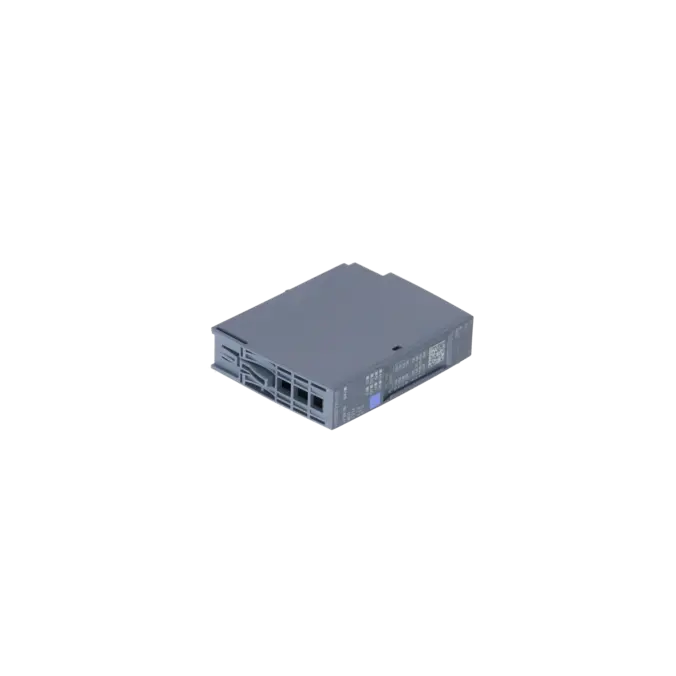

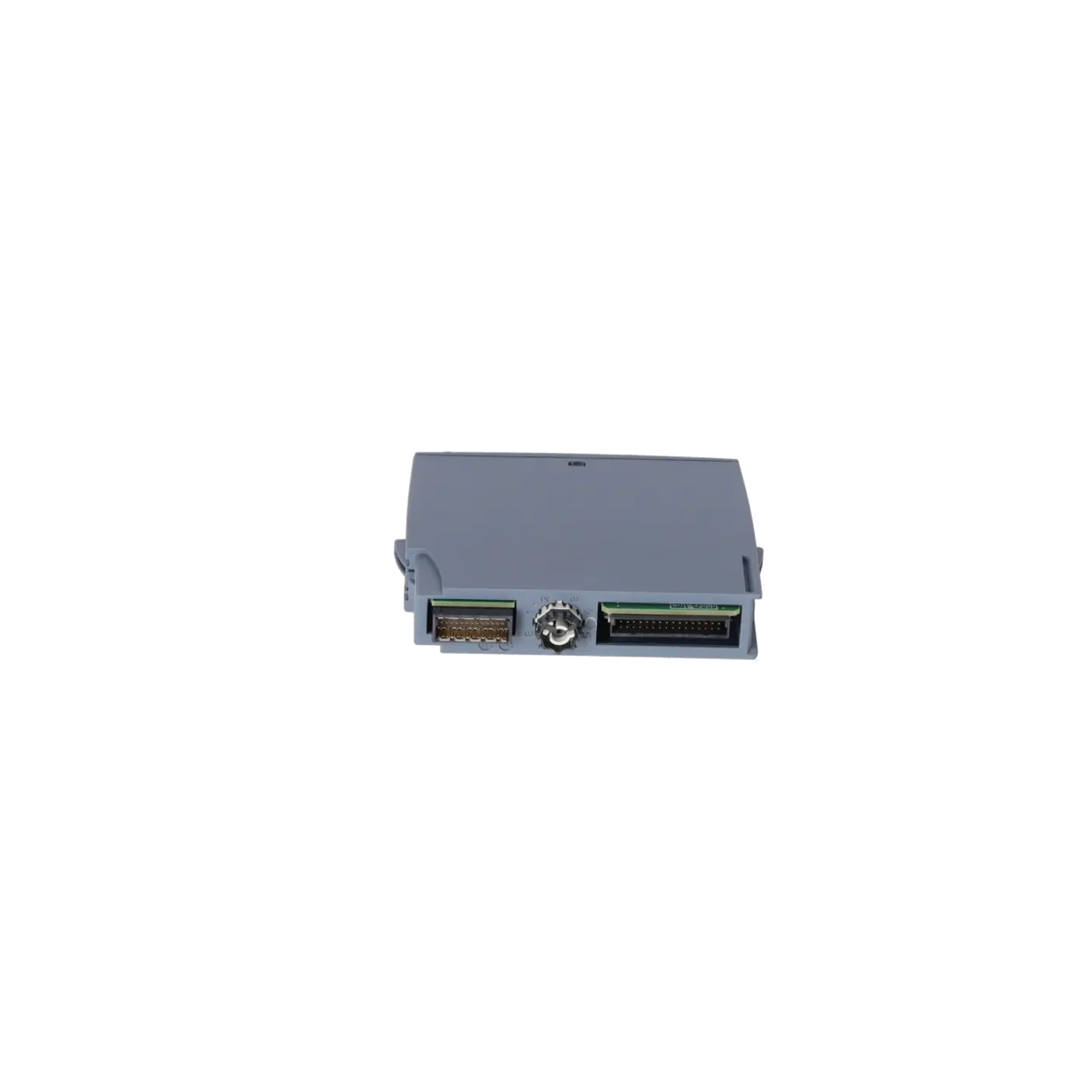

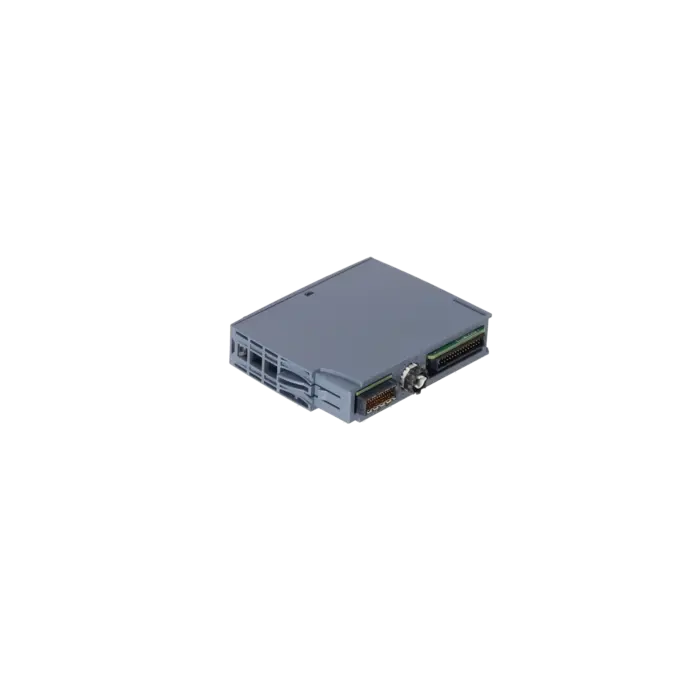

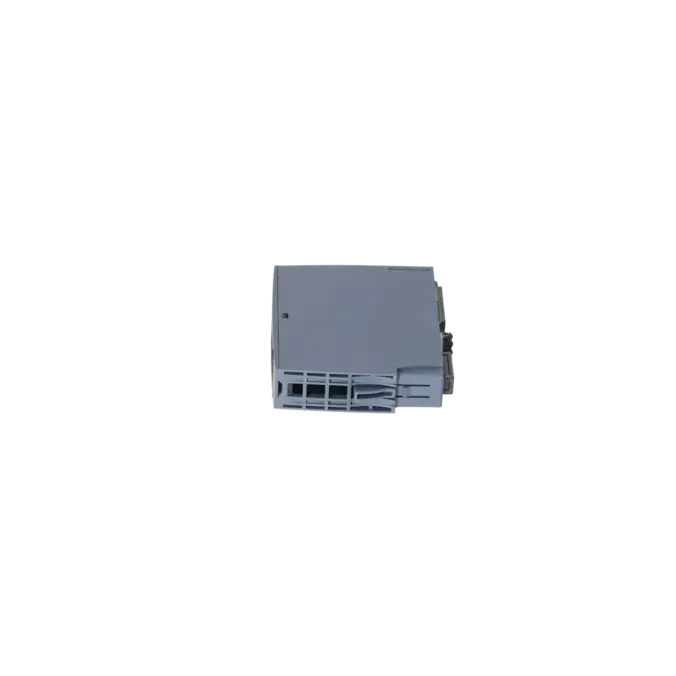

SIEMENS 6ES7134-6JD00-0DA1
- EICHLER-Art.Nr.: K1161629
- EAN: 4047623410270
Produktbeschreibung
SIMATIC ET 200SP, ANALOGES EINGANGSMODUL, AI 4XTC HIGH SPEED, PASSEND FUER BU-TYP A0, A1, FARBCODE CC00, KANAL-DIAGNOSE, 16BIT, +/-0,1%,
Leistungen für SIEMENS 6ES7134-6JD00-0DA1
Reparatur
von 234,63 €
bis 358,85 €
Austausch
Gebraucht
Neu
201,00 €
190,95 €
SIEMENS |
6ES7134-6JD00-0DA1 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.04 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4047623410270 | ||
| UPC | / | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST76 | ||
| Fabrikategruppe | 4520 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20180727 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-26-01 | |
| eClass | 6.0 | 27-24-26-01 | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | EC001596 | |
Was ist 6ES7134-6JD00-0DA1 und wo wird es eingesetzt
6ES7134-6JD00-0DA1 ist ein SIEMENS SIMATIC ET 200SP analoges Eingangsmodul mit der Produkttyp-Bezeichnung AI 4xTC HS. Die Baugruppe dient zur schnellen Erfassung von Thermoelement-Signalen in dezentralen Automatisierungsstrukturen und wird in ET 200SP-Stationen eingesetzt, wenn Temperaturwerte prozessnah aufgenommen und an die Steuerung übergeben werden müssen. Typische Einsatzfelder liegen in Produktionsanlagen, Maschinen, Wärmeprozessen, Prüfständen und verteilten I/O-Aufbauten, bei denen kurze Reaktionszeiten, Kanaldiagnose und eine eindeutige Modulidentifikation wichtig sind. Für Instandhaltung und Einkauf ist die genaue Artikelnummer entscheidend, weil BaseUnit, Projektierung, Messbereich und vorhandene Anlagenstruktur zur Baugruppe passen müssen.
Wichtige technische Daten und was diese in der Praxis bedeuten
Das Modul AI 4xTC HS stellt vier Analogeingänge für Thermoelemente bereit und unterstützt Thermoelementtypen wie B, C, E, J, K, L, N, R, S, T, U sowie TXK/TXK(L). Die Auflösung beträgt 16 Bit inklusive Vorzeichen, was für eine genaue Temperaturwerterfassung und aussagefähige Diagnosewerte relevant ist. Die Baugruppe arbeitet mit 24 V DC und einem zulässigen Bereich von 19,2 bis 28,8 V DC. Sie ist für BaseUnits vom BU-Typ A0 und A1 vorgesehen, wobei die interne Vergleichsstelle mit BaseUnit Typ A1 genutzt werden kann. Für die Fehlersuche sind Kanaldiagnose, Drahtbruchdiagnose, Überlauf-/Unterlaufdiagnose sowie PWR-, Kanal- und Diagnose-LEDs besonders wichtig.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für 6ES7134-6JD00-0DA1 ist der Life-Cycle-Status als Active Product ausgewiesen. Damit liegt für diese Artikelnummer kein belastbar bestätigter Abkündigungsstatus vor. Ein verifizierter, kompatibler Nachfolger wird deshalb nicht genannt. Trotzdem bleibt der Life-Cycle für Betreiber relevant, weil analoge Eingabemodule in laufenden Anlagen häufig über viele Jahre eingesetzt werden und Ersatzteilbedarf meist erst bei Ausfall, Umbau oder Erweiterung entsteht. Instandhaltung und Einkauf sollten bei kritischen Temperaturmessstellen prüfen, ob Ersatz, Reparaturfähigkeit, Austauschoptionen und Bevorratung zur Anlagenstrategie passen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei einem Defekt an 6ES7134-6JD00-0DA1 sind vor allem Reparatur, Austausch, Ersatzteilbeschaffung und technische Prüfung relevant. Eine Reparatur kann sinnvoll sein, wenn die bestehende ET 200SP-Station weiter betrieben werden soll und eine Migration wirtschaftlich oder zeitlich nicht geplant ist. EICHLER kann die Baugruppe nach individuellem Fehlerbild prüfen, reinigen, instand setzen und funktionsprüfen. Austausch- oder Ersatzteiloptionen helfen, Stillstandszeiten zu reduzieren, wenn eine schnelle Wiederinbetriebnahme erforderlich ist. Für Betreiber mit mehreren ET 200SP-Stationen kann Life Cycle Management unterstützen, Risiken bei kritischen I/O-Baugruppen, Bevorratung und Reparaturstrategie strukturiert zu bewerten. Fachseminare zur SIMATIC-S7- und TIA-Portal-Diagnose können zusätzlich helfen, Störungen schneller einzugrenzen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | AI 4xTC HS |
| HW-Funktionsstand | ab FS02 |
| Firmware-Version | |
| ● FW-Update möglich | Ja |
| verwendbare BaseUnits | BU-Typ A0, A1 |
| Farbcode für modulspezifisches Farbkennzeichnungsschild | CC00 |
| Produktfunktion | |
| ● I&M-Daten | Ja; I&M0 bis I&M3 |
| ● taktsynchroner Betrieb | Nein |
| ● Messbereich skalierbar | Ja |
| Engineering mit | |
| ● STEP 7 TIA Portal projektierbar/integriert ab Version | V15 mit HSP 265 / integriert ab V15.1 |
| ● STEP 7 projektierbar/integriert ab Version | ab V5.5 SP3 |
| ● PROFIBUS ab GSD-Version/GSD-Revision | je eine GSD-Datei ab Revision 3 und 5 |
| ● PROFINET ab GSD-Version/GSD-Revision | GSDML V2.3 |
| Betriebsart | |
| ● Oversampling | Nein |
| ● MSI | Ja |
| CiR - Configuration in RUN | |
| Umparametrieren im RUN möglich | Ja |
| Kalibrieren im RUN möglich | Ja |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Verpolschutz | Ja |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 37 mA |
| Stromaufnahme, max. | 50 mA |
| Verlustleistung | |
| Verlustleistung, typ. | 0,9 W |
| Adressbereich | |
| Adressraum je Modul | |
| ● Adressraum je Modul, max. | 16 byte; + 1 byte für QI-Information |
| Hardware-Ausbau | |
| automatische Kodierung | Ja |
| ● mechanisches Kodierelement | Ja |
| ● Typ des mechanischen Kodierelements | Typ A |
| Auswahl BaseUnit für Anschlussvarianten | |
| ● 2-Leiter-Anschluss | BU-Typ A0, A1 |
| Analogeingaben | |
| Anzahl Analogeingänge | 4 |
| zulässige Eingangsspannung für Spannungseingang (Zerstörgrenze), max. | 30 V |
| Zykluszeit (alle Kanäle), min. | 5 ms; Summe der Grundwandlungszeiten und zusätzlicher Bearbeitungszeiten (Je nach Parametrierung der aktivierten Kanäle) |
| technische Einheit für Temperaturmessung einstellbar | Ja; °C / °F / K |
| Eingangsbereiche (Nennwerte), Spannungen | |
| ● -1 V bis +1 V | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-1 V bis +1 V) | 1 MΩ |
| ● -250 mV bis +250 mV | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-250 mV bis +250 mV) | 1 MΩ |
| ● -50 mV bis +50 mV | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-50 mV bis +50 mV) | 1 MΩ |
| ● -80 mV bis +80 mV | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (-80 mV bis +80 mV) | 1 MΩ |
| Eingangsbereiche (Nennwerte), Thermoelemente | |
| ● Typ B | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ B) | 1 MΩ |
| ● Typ C | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ C) | 1 MΩ |
| ● Typ E | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ E) | 1 MΩ |
| ● Typ J | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ J) | 1 MΩ |
| ● Typ K | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ K) | 1 MΩ |
| ● Typ L | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ L) | 1 MΩ |
| ● Typ N | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ N) | 1 MΩ |
| ● Typ R | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ R) | 1 MΩ |
| ● Typ S | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ S) | 1 MΩ |
| ● Typ T | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ T) | 1 MΩ |
| ● Typ U | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ U) | 1 MΩ |
| ● Typ TXK/TXK(L) nach GOST | Ja; 16 bit inkl. Vorzeichen |
| — Eingangswiderstand (Typ TXK/TXK(L) nach GOST) | 1 MΩ |
| Thermoelement (TC) | |
| Temperaturkompensation | |
| — parametrierbar | Ja |
| — Referenzkanal des Moduls | Nein |
| — interne Vergleichsstelle | Ja; mit BaseUnit Typ A1 |
| — Referenzkanal der Gruppe | Ja |
| — Anzahl Referenzkanal-Gruppen | 4; Gruppe 0 bis 3 |
| — feste Referenztemperatur | Ja |
| Leitungslänge | |
| ● geschirmt, max. | 200 m; 100 m bei Thermoelementen |
| Analogwertbildung für die Eingänge | |
| Messprinzip | integrierend (Sigma-Delta) |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 16 bit |
| ● Integrationszeit parametrierbar | Ja |
| ● Grundwandlungszeit inklusive Integrationszeit (ms) | |
| — zusätzliche Bearbeitungszeit bei Drahtbruchprüfung | 1 ms |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 16,6 / 50 / 60 Hz / aus |
| ● Wandlungszeit (pro Kanal) | 180 / 60 / 50 / 1,25 ms |
| Glättung der Messwerte | |
| ● Anzahl der Glättungsstufen | 4; keine; 4-/8-/16-fach |
| ● parametrierbar | Ja |
| ● Stufe: Keine | Ja |
| ● Stufe: Schwach | Ja |
| ● Stufe: Mittel | Ja |
| ● Stufe: Stark | Ja |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Spannungsmessung | Ja |
| Fehler/Genauigkeiten | |
| Linearitätsfehler (bezogen auf Eingangsbereich), (+/-) | 0,01 % |
| Temperaturfehler (bezogen auf Eingangsbereich), (+/-) | 0,005 %/K |
| Übersprechen zwischen den Eingängen, min. | -70 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-) | 0,03 % |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,1 %; 0,3 % bei SFU aus |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Spannung, bezogen auf Eingangsbereich, (+/-) | 0,05 %; 0,2 % bei SFU aus |
| Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz | |
| ● Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min. | 70 dB |
| ● Gleichtaktspannung, max. | 60 V; DC |
| ● Gleichtaktstörung, min. | 90 dB |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnosefunktion | Ja |
| Alarme | |
| ● Diagnosealarm | Ja |
| ● Grenzwertalarm | Ja; jeweils zwei obere und zwei untere Grenzwerte |
| Diagnosen | |
| ● Überwachung der Versorgungsspannung | Ja |
| ● Drahtbruch | Ja; kanalweise |
| ● Sammelfehler | Ja |
| ● Überlauf/Unterlauf | Ja; kanalweise |
| Diagnoseanzeige LED | |
| ● Überwachung der Versorgungsspannung (PWR-LED) | Ja; grüne PWR-LED |
| ● Kanalstatusanzeige | Ja; grüne LED |
| ● für Kanaldiagnose | Ja; rote LED |
| ● für Moduldiagnose | Ja; grüne/rote LED |
| Potenzialtrennung | |
| Potenzialtrennung Kanäle | |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Ja |
| Zulässige Potenzialdifferenz | |
| zwischen den Eingängen (UCM) | DC 60 V |
| Isolation | |
| Isolation geprüft mit | DC 707 V (Typprüfung) |
| Normen, Zulassungen, Zertifikate | |
| geeignet für Applikationen nach AMS 2750 | Ja; Konformitätserklärung, siehe Online-Support-Beitrag 109757262 |
| geeignet für Applikationen nach CQI-9 | Ja; Basierend auf AMS 2750 E |
| Umwelt-Fußabdruck | |
| ● Umweltproduktdeklaration | Ja |
| Treibhauspotential | |
| — Treibhauspotential, (gesamt) [CO2 eq] | 9,32 kg |
| — Treibhauspotential, (während Herstellung) [CO2 eq] | 4,97 kg |
| — Treibhauspotential, (während Betrieb) [CO2 eq] | 4,79 kg |
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] | -0,449 kg |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● waagerechte Einbaulage, min. | -30 °C; < 0 °C ab FS02 |
| ● waagerechte Einbaulage, max. | 60 °C |
| ● senkrechte Einbaulage, min. | -30 °C; < 0 °C ab FS02 |
| ● senkrechte Einbaulage, max. | 50 °C |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe über NN, max. | 5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Handbuch |
| Absolute Luftfeuchte | |
| ● Taupunkt, min. | -60 °C; geeignet für Trockenraumanwendungen |
| Maße | |
| Breite | 15 mm |
| Höhe | 73 mm |
| Tiefe | 58 mm |
| Gewichte | |
| Gewicht, ca. | 33 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum zeigt 6ES7134-6JD00-0DA1 Drahtbruch oder den Wert 32767 an? | Zuerst sollte geprüft werden, ob die Drahtbruchprüfung für den betroffenen Thermoelementkanal aktiviert ist. Anschließend sind Sensorleitung, Klemmen, Schirmung und Anschluss am passenden Kanal zu kontrollieren. Danach sollte abgeglichen werden, ob der konfigurierte Messbereich zum tatsächlich angeschlossenen Thermoelement passt. Falls der Fehler weiterhin besteht, ist die Funktion der Referenzstelle und der BaseUnit zu prüfen. |
| Warum meldet 6ES7134-6JD00-0DA1 Überlauf oder Unterlauf? | Zuerst sollte der gemessene Temperaturwert mit dem parametrierten Messbereich abgeglichen werden. Anschließend ist zu prüfen, ob der richtige Thermoelementtyp in der Projektierung ausgewählt ist und ob die Einheit °C, °F oder K korrekt eingestellt wurde. Danach sollte kontrolliert werden, ob Verdrahtung, Polarität und Störspannungseinflüsse zu unplausiblen Messwerten führen. Zusätzlich kann die Diagnose des betroffenen Kanals zur Eingrenzung herangezogen werden. |
| Warum leuchtet die rote Kanaldiagnose-LED an 6ES7134-6JD00-0DA1? | Zuerst sollte der betroffene Kanal in der Steuerungsdiagnose identifiziert werden. Anschließend sind Drahtbruch, Überlauf, Unterlauf, Grenzwertverletzung und Parametrierung für diesen Kanal zu prüfen. Danach sollte kontrolliert werden, ob das Thermoelement korrekt angeschlossen ist und ob die Referenztemperatur oder Vergleichsstelle zur Projektierung passt. Falls die Meldung bestehen bleibt, ist eine Baugruppenprüfung sinnvoll. |
| Warum liefert 6ES7134-6JD00-0DA1 keine plausiblen Temperaturwerte? | Zuerst sollte geprüft werden, ob Thermoelementtyp, Messbereich und Temperatureinheit zur Anwendung passen. Anschließend sind Anschlussart, Polarität, geschirmte Leitung und Leitungslänge zu kontrollieren. Danach sollte die eingestellte Störspannungsunterdrückung mit der Netzumgebung und der gewünschten Wandlungszeit abgeglichen werden. Zusätzlich ist zu prüfen, ob Glättung oder Parametrierung die Messwertreaktion beeinflussen. |
| Warum wird bei 6ES7134-6JD00-0DA1 ein Parametrierfehler gemeldet? | Zuerst sollte geprüft werden, ob die konfigurierte Baugruppe exakt zur eingebauten Artikelnummer passt. Anschließend sind TIA-Portal-Version, HSP, GSD-Stand und die parametrierten Messbereiche abzugleichen. Danach sollte kontrolliert werden, ob nicht unterstützte Messbereiche oder eine unpassende Referenzstellen-Konfiguration verwendet wurden. Falls der Fehler nach erneuter Übertragung bestehen bleibt, sollte die Baugruppe außerhalb der Anlage geprüft werden. |
| Warum bleibt die PWR-LED an 6ES7134-6JD00-0DA1 aus? | Zuerst sollte die 24-V-DC-Versorgung an der Station und an der BaseUnit geprüft werden. Anschließend sind zulässiger Spannungsbereich, Verpolung, Einspeisung und Kontaktierung der BaseUnit zu kontrollieren. Danach sollte abgeglichen werden, ob das Modul korrekt gesteckt ist und ob mechanische Kodierung oder BaseUnit-Typ zur Baugruppe passen. Falls die Spannungsversorgung korrekt anliegt, ist ein Defekt des Moduls oder der Station einzugrenzen. |
Kann 6ES7134-6JD00-0DA1 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiter in einer bestehenden SIMATIC ET 200SP-Anlage genutzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend funktionsgeprüft. Ein transparenter Kostenvoranschlag schafft vor der Durchführung eine belastbare Entscheidungsgrundlage. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur und Ersatzteilbeschaffung.
Ist 6ES7134-6JD00-0DA1 mit jeder ET 200SP BaseUnit verwendbar?
Nein, entscheidend ist die passende BaseUnit. 6ES7134-6JD00-0DA1 ist für BU-Typ A0 und A1 vorgesehen. In der Praxis muss zusätzlich geprüft werden, ob die Verdrahtung, die Referenzstellenfunktion und die Projektierung zur vorhandenen Station passen. Besonders bei Thermoelementmessungen ist die Vergleichsstelle wichtig, weil sie Einfluss auf die Genauigkeit und Plausibilität der Temperaturwerte hat.
Welche Thermoelemente unterstützt 6ES7134-6JD00-0DA1?
Das Modul unterstützt mehrere Thermoelementtypen, darunter B, C, E, J, K, L, N, R, S, T, U sowie TXK/TXK(L). Für den Betrieb reicht die reine Sensorbezeichnung jedoch nicht aus. Messbereich, Temperatureinheit, Referenzstellenkonzept, Leitungslänge und Störspannungsunterdrückung müssen zur Anwendung passen. Eine falsche Parametrierung kann zu unplausiblen Messwerten, Überlauf, Unterlauf oder Diagnosemeldungen führen.
Gibt es einen Nachfolger für 6ES7134-6JD00-0DA1?
Ein verifizierter, kompatibler Nachfolger wird für 6ES7134-6JD00-0DA1 nicht genannt. Der Artikel ist als Active Product geführt, daher steht bei dieser Baugruppe nicht die klassische Obsoleszenzfrage im Vordergrund, sondern die richtige Beschaffung, Ersatzteilstrategie und technische Passfähigkeit. Bei Anlagen mit kritischen Temperaturmessstellen sollte trotzdem geprüft werden, ob ein Ersatzmodul oder eine Reparaturoption für den Störfall eingeplant werden muss.
Was ist beim Austausch von 6ES7134-6JD00-0DA1 zu beachten?
Beim Austausch muss die Artikelnummer exakt mit der Projektierung abgeglichen werden. Zusätzlich sind BaseUnit-Typ, Farbcodierung, Verdrahtung, Thermoelementtyp, Messbereich, Referenzstelle und Diagnoseparametrierung zu prüfen. Nach dem Einbau sollte die Station über die Steuerungsdiagnose kontrolliert und der Messwert jedes Kanals plausibilisiert werden. Bei ungeklärten Fehlerbildern kann ein geprüftes Austauschgerät Stillstandszeiten reduzieren, während die defekte Baugruppe analysiert oder repariert wird.
Warum ist 6ES7134-6JD00-0DA1 für schnelle Temperaturmessungen relevant?
Die Baugruppe ist als AI 4xTC High Speed ausgelegt und eignet sich für Anwendungen, in denen Thermoelementwerte schnell erfasst und in der Steuerung verarbeitet werden müssen. Die tatsächliche Reaktionszeit hängt jedoch von Parametrierung, Wandlungszeit, aktivierten Kanälen, Störspannungsunterdrückung und Glättung ab. Deshalb sollte bei schnellen Prozessen nicht nur die Baugruppe, sondern auch die gesamte Messkette aus Sensor, Leitung, BaseUnit, Projektierung und Diagnose bewertet werden.
Wann lohnt sich Reparatur statt Neukauf bei 6ES7134-6JD00-0DA1?
Eine Reparatur lohnt sich besonders, wenn die Baugruppe in einer laufenden Anlage eindeutig eingebunden ist, die Projektierung erhalten bleiben soll und ein kurzfristiger Austausch wirtschaftlich oder organisatorisch ungünstig ist. Die Entscheidung hängt vom Fehlerbild, vom Zustand der Baugruppe und von den Anforderungen an Stillstandszeit, Budget und Ersatzteilstrategie ab. Eine Fehleranalyse, ein Kostenvoranschlag und eine anschließende Funktionsprüfung schaffen die Grundlage, um Reparatur, Austausch oder Ersatzbeschaffung sauber gegeneinander abzuwägen.
Wie lässt sich die Verfügbarkeit von 6ES7134-6JD00-0DA1 absichern?
Die Verfügbarkeit lässt sich durch eine Kombination aus tagesaktueller Beschaffungsprüfung, Reparaturfähigkeit, Austauschoptionen und geeigneter Bevorratung absichern. Für kritische Anlagen ist eine strukturierte Ersatzteilstrategie sinnvoll, damit ein Ausfall der Temperaturmessung nicht erst im Störfall bewertet werden muss. Life Cycle Management unterstützt dabei, relevante Baugruppen zu identifizieren, Risiken zu priorisieren und Reparatur- oder Bevorratungsentscheidungen planbarer zu machen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
