SIEMENS 6ES7134-6GF00-0AA1
- EICHLER-Art.Nr.: K1027162
- EAN: 4047623405511
Produktbeschreibung

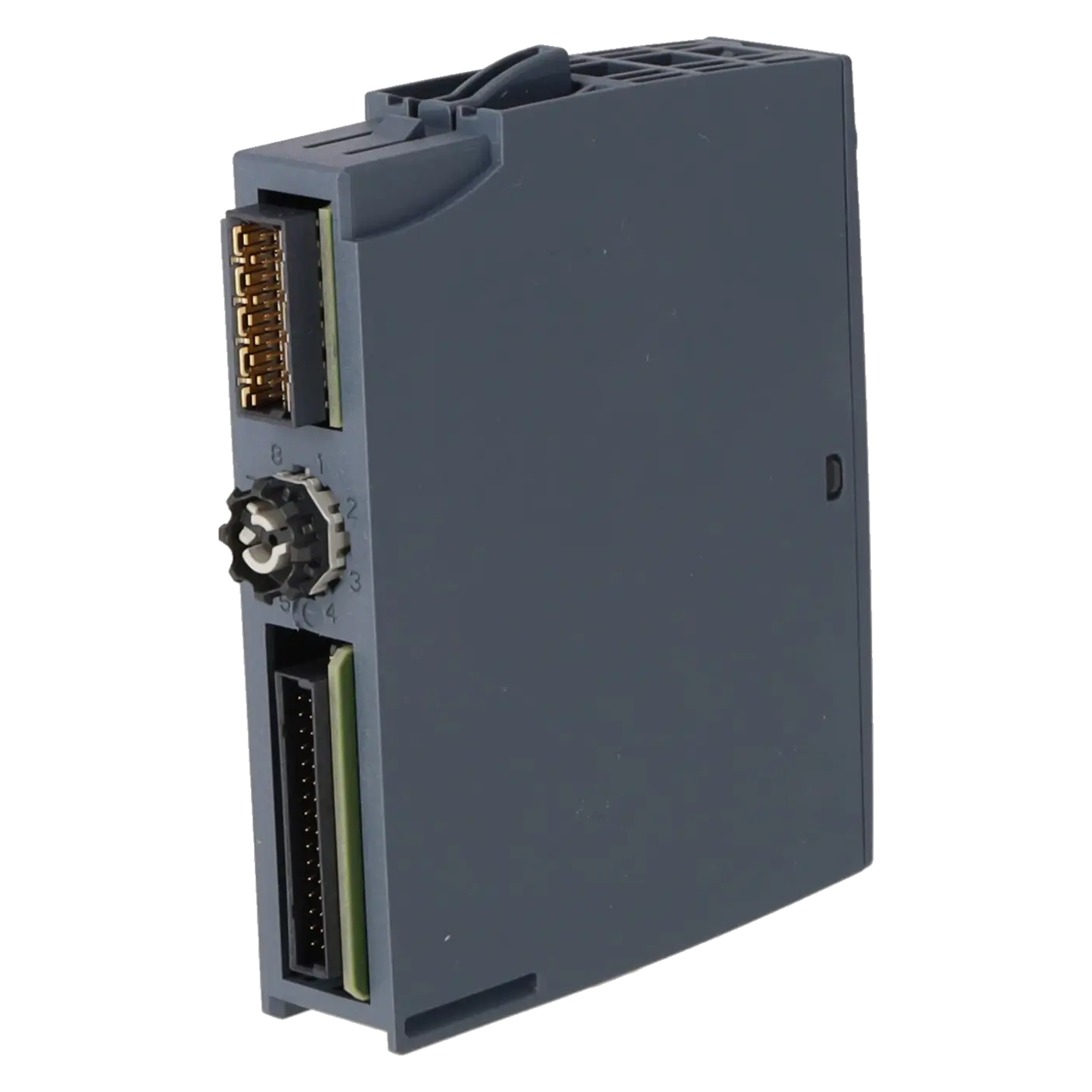

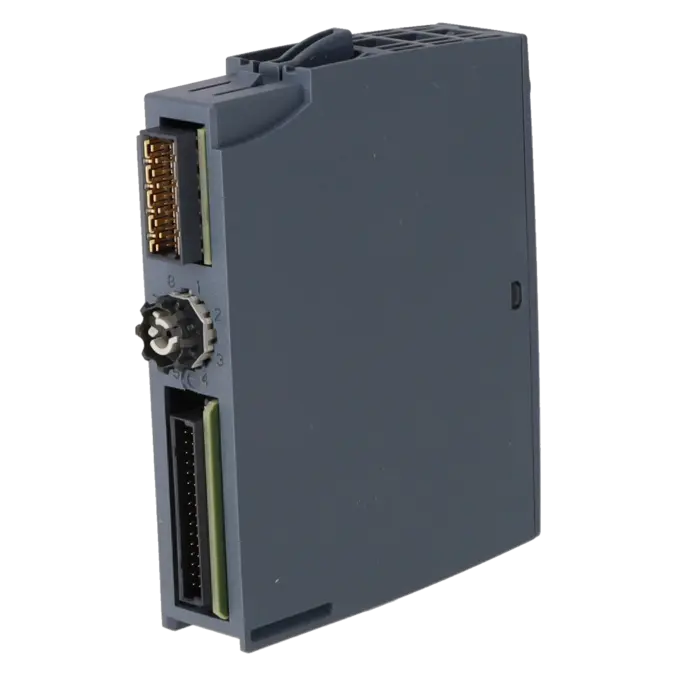

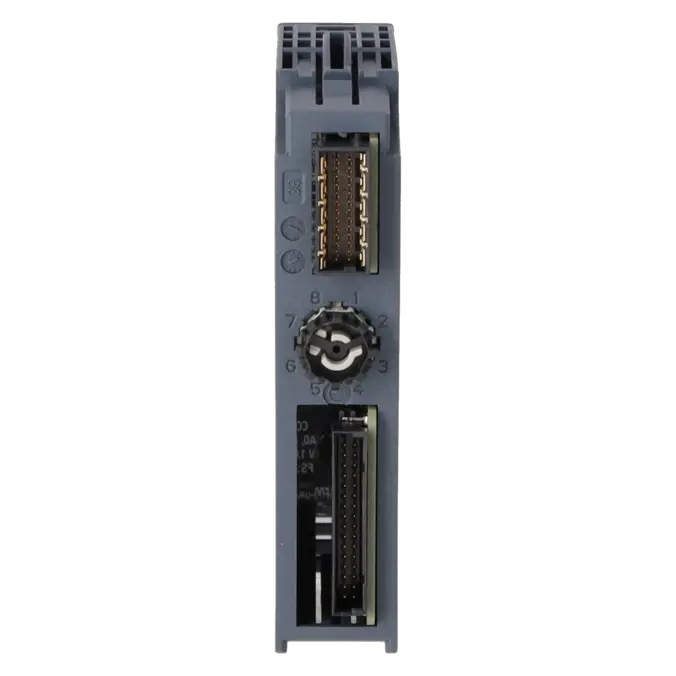

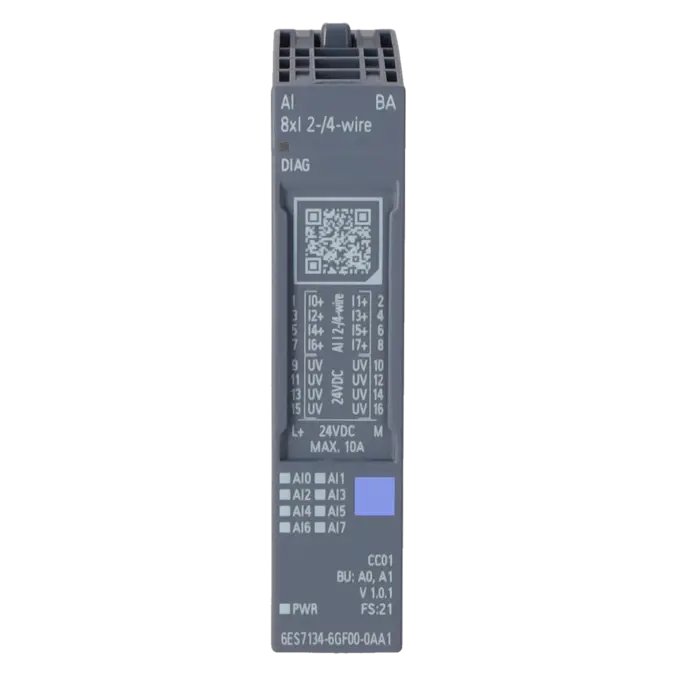

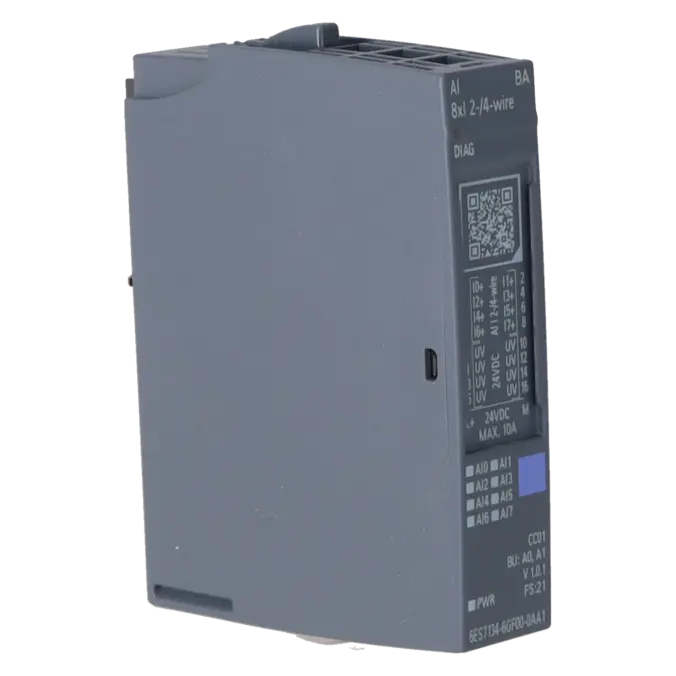

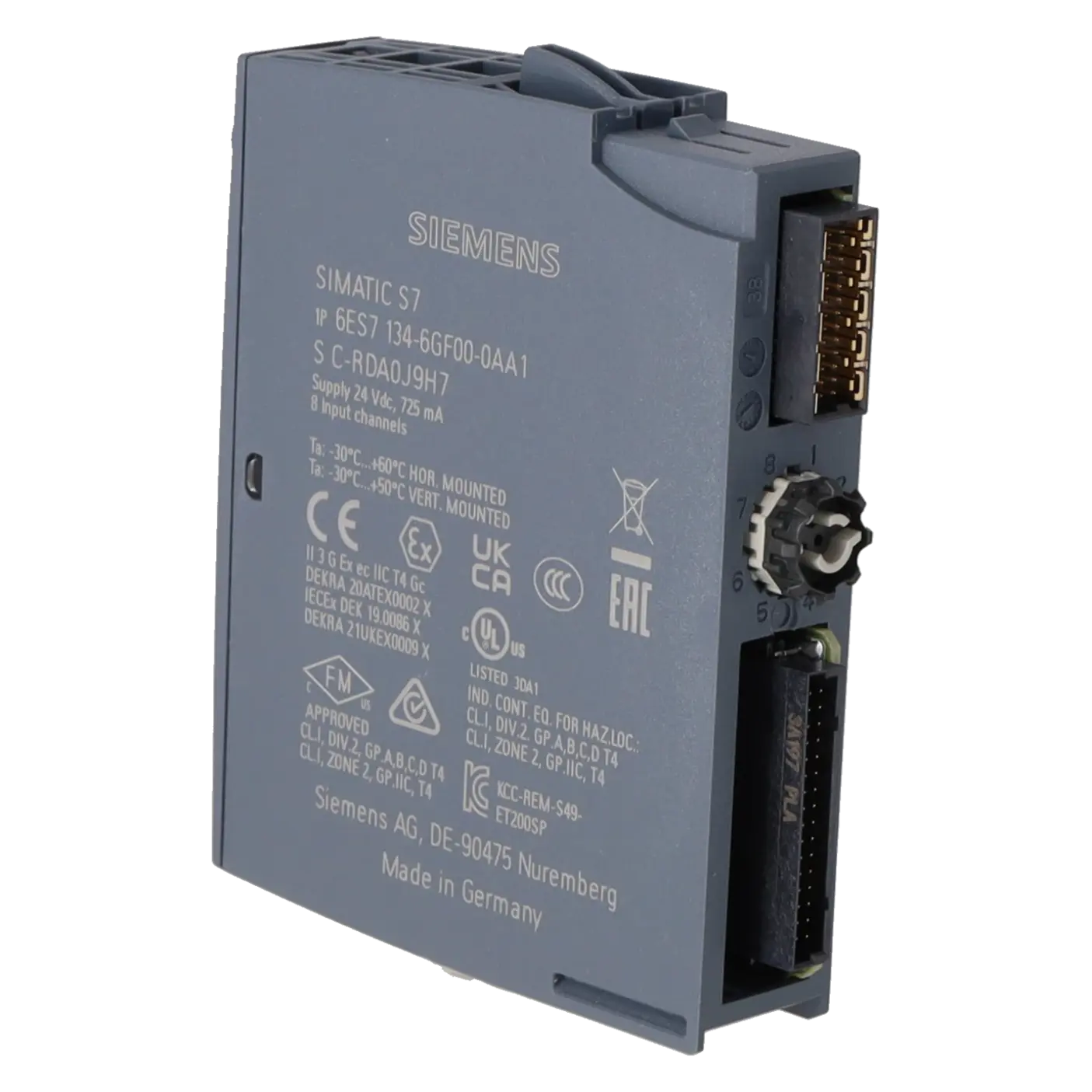

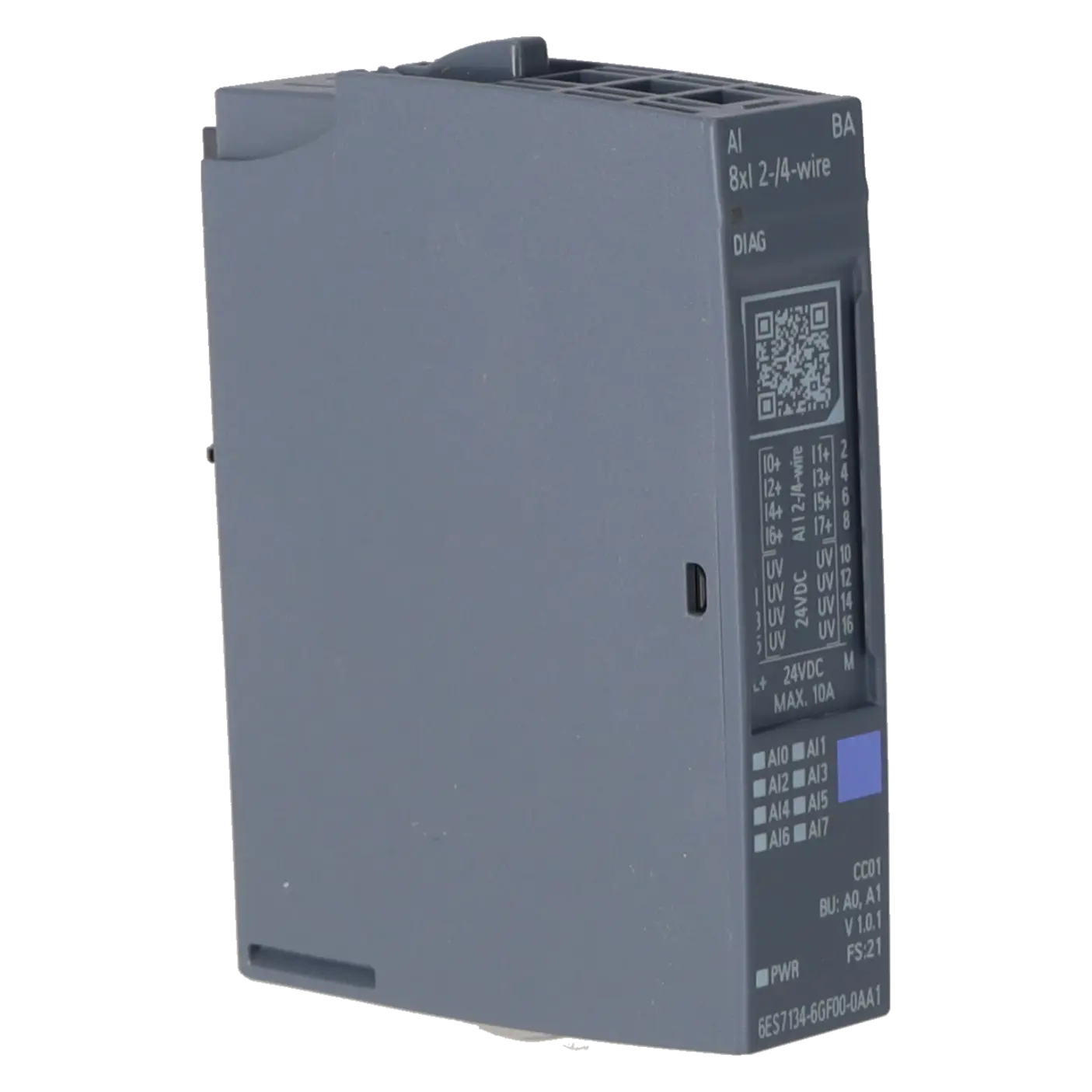

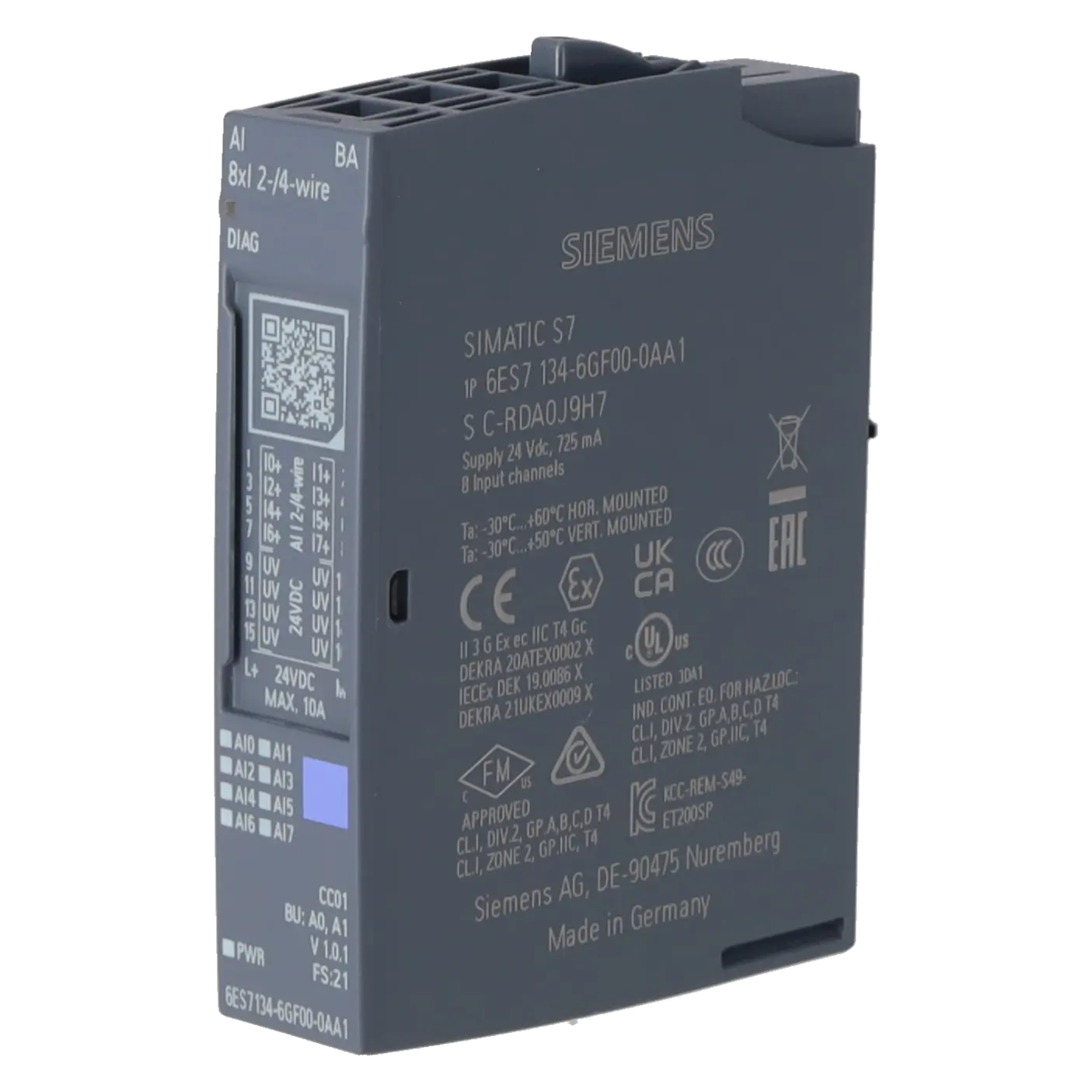

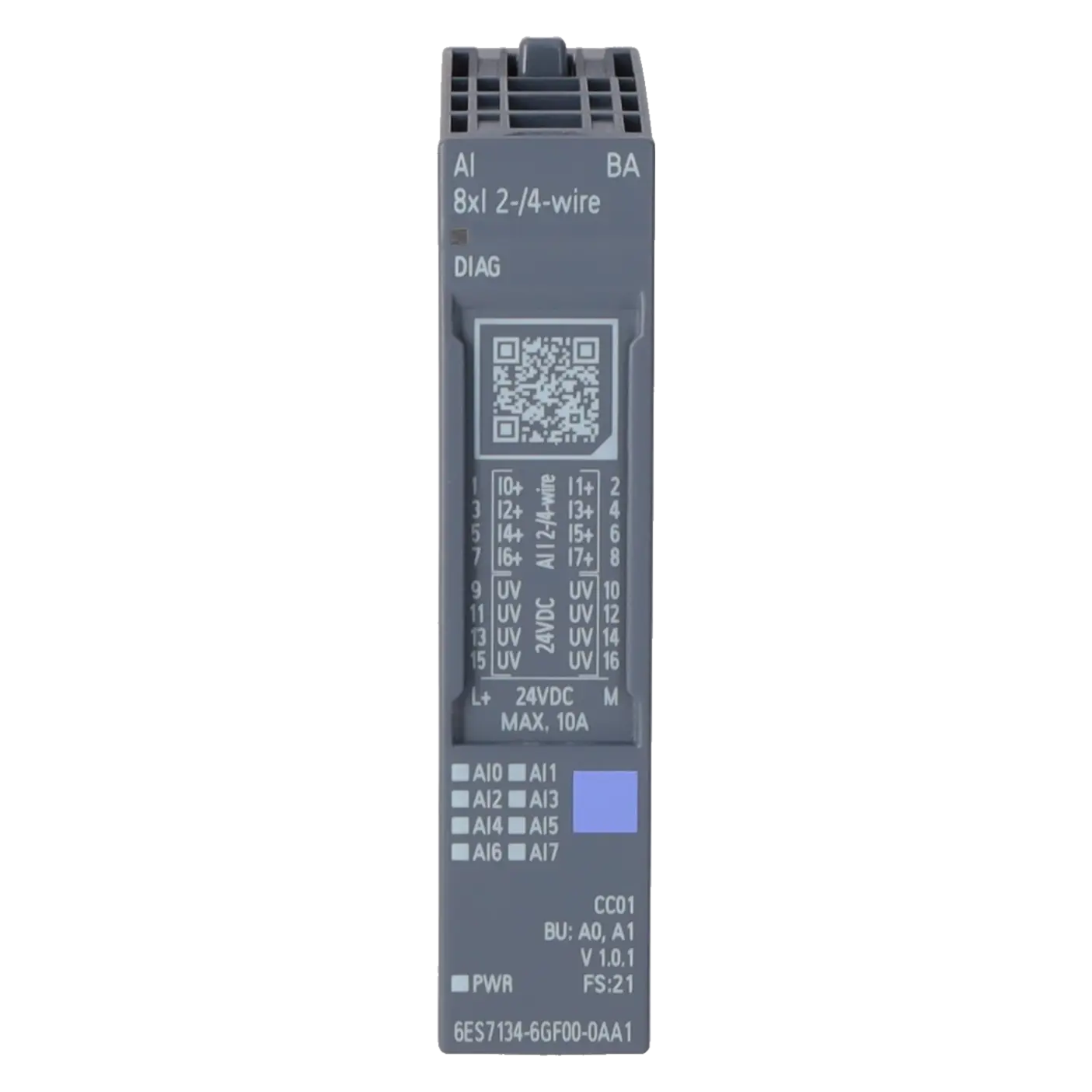

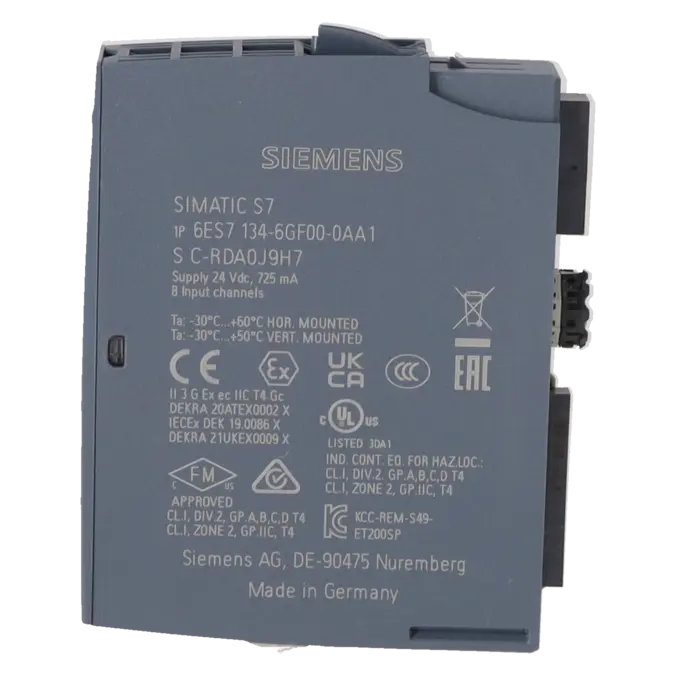

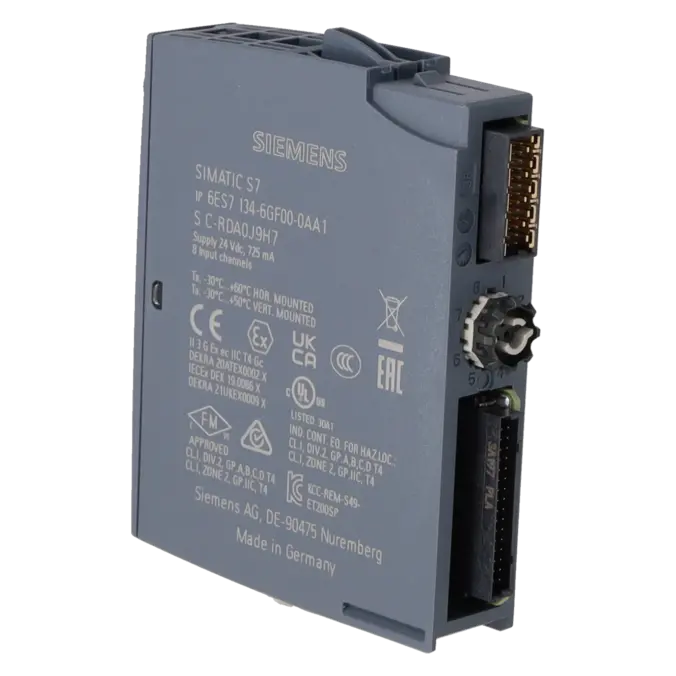

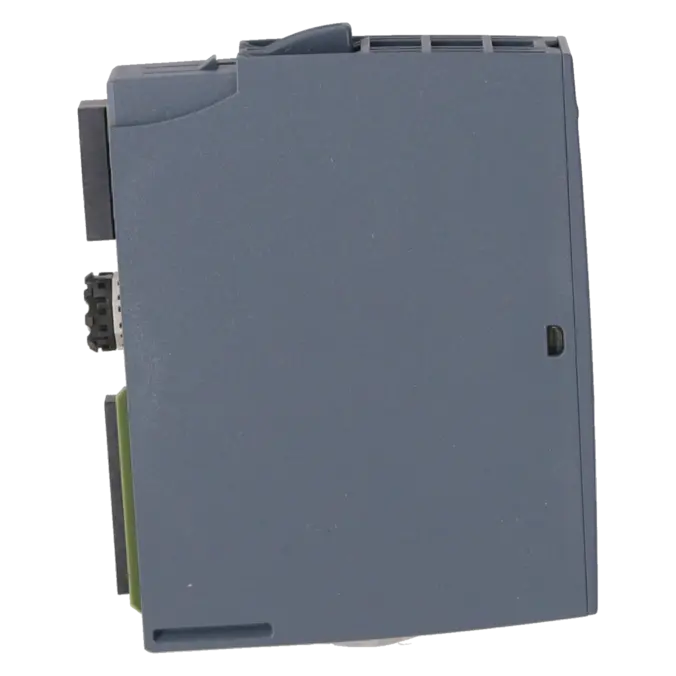

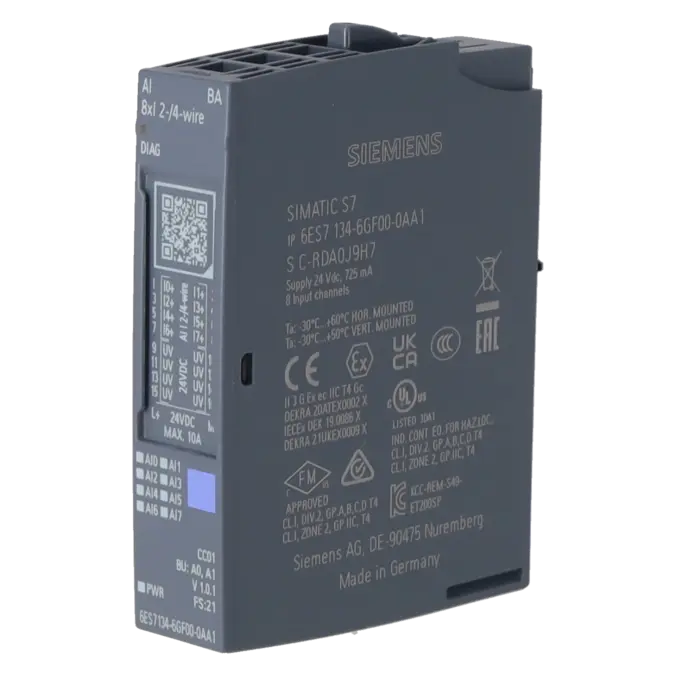

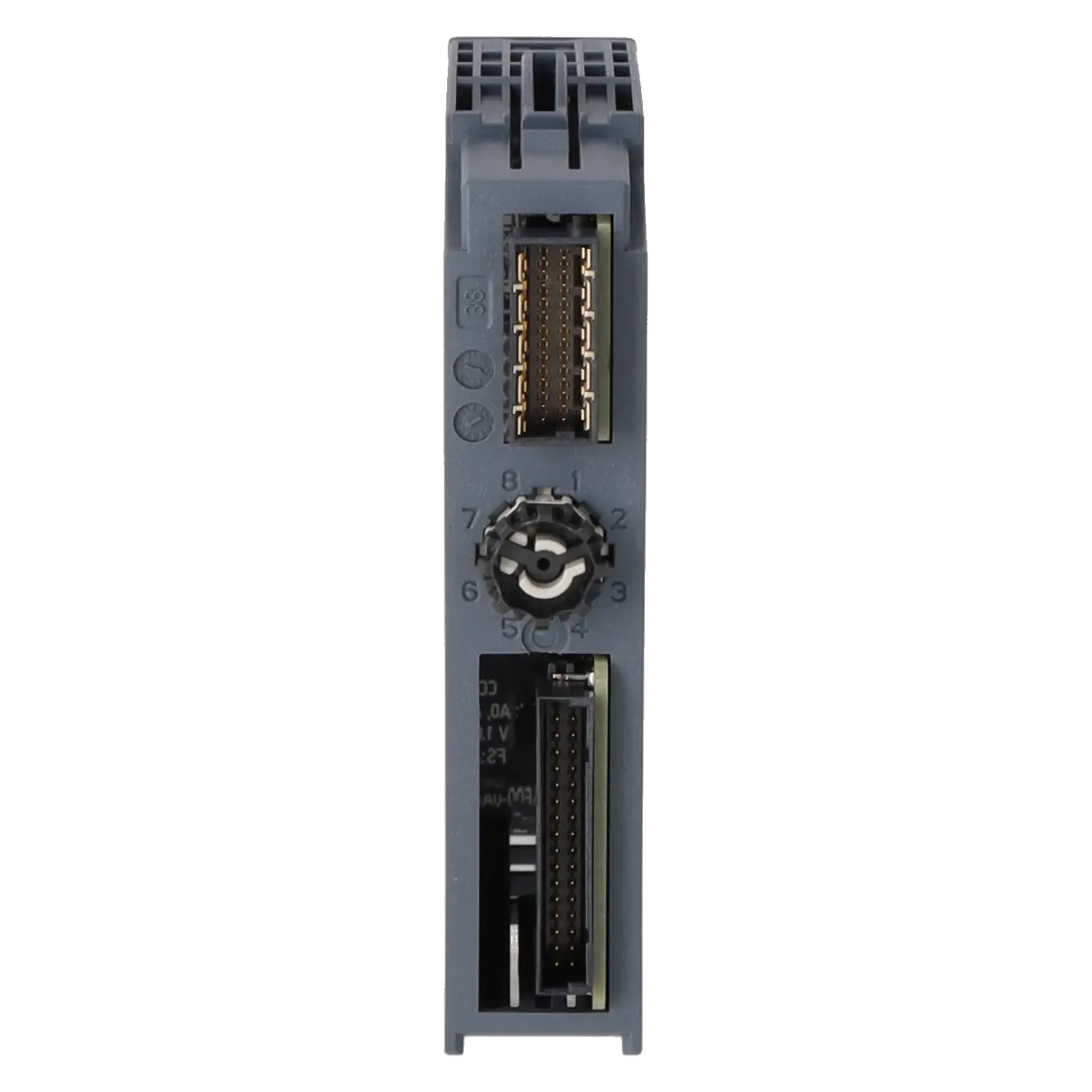

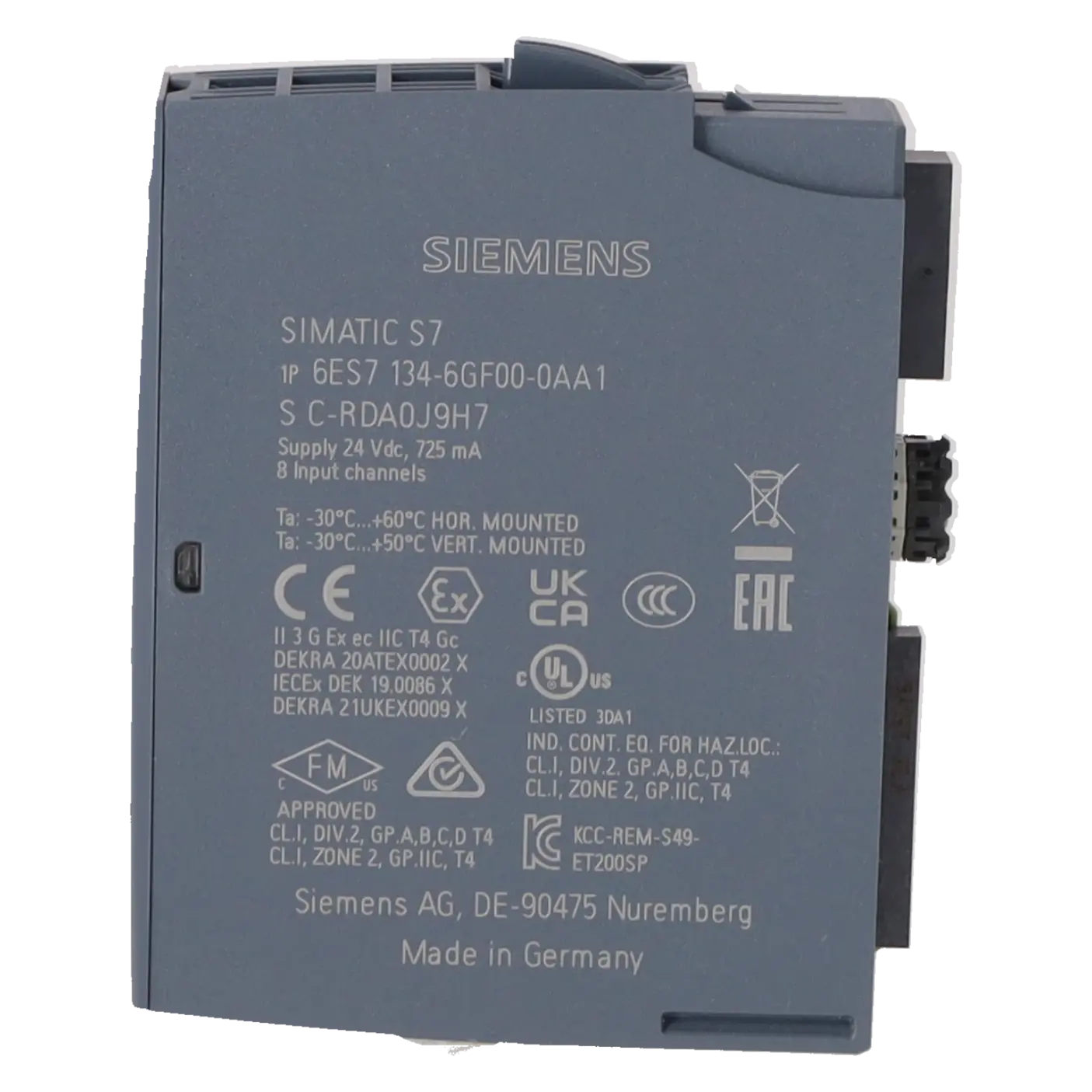

SIMATIC ET 200SP, ANALOGES EINGANGSMODUL, AI 8XI 2-/4-WIRE BASIC, PASSEND FUER BU-TYP A0, A1, FARBCODE CC01, MODUL-DIAGNOSE, 16 BIT
Leistungen für SIEMENS 6ES7134-6GF00-0AA1
Reparatur
von 210,12 €
bis 321,36 €
Austausch
Gebraucht
Neu
180,00 €
171,00 €
SIEMENS |
6ES7134-6GF00-0AA1 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.036 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | |||
| EAN | 4047623405511 | ||
| UPC | / | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | ST76 | ||
| Fabrikategruppe | 4520 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20150331 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | 27-24-26-01 | |
| eClass | 6.0 | 27-24-26-01 | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | EC001596 | |
Was ist 6ES7134-6GF00-0AA1 und wo wird es eingesetzt
6ES7134-6GF00-0AA1 ist ein SIEMENS SIMATIC ET 200SP Analogeingabemodul für dezentrale Peripheriesysteme im Schaltschrank. Das Modul erfasst Stromsignale von Sensoren und Messumformern und übergibt diese an die Steuerung. Eingesetzt wird es in Maschinen, Anlagen und Prozessbereichen, in denen analoge Messwerte wie Druck, Füllstand, Durchfluss oder Temperatur über Stromsignale verarbeitet werden. Die Baugruppe gehört zur Produktfamilie der Analogeingabemodule und ist als AI 8xI 2-/4-wire Basic ausgeführt. Für Instandhaltung und Einkauf sind besonders die eindeutige Artikelnummer, die Zuordnung zur SIMATIC ET 200SP Plattform, die passende BaseUnit und die vorhandene Projektierung entscheidend.
Wichtige technische Daten und was diese in der Praxis bedeuten
Das Modul verarbeitet acht analoge Stromeingänge und unterstützt Strommessbereiche wie 0 bis 20 mA, 4 bis 20 mA sowie -20 mA bis +20 mA. Die Auflösung von bis zu 16 Bit ist relevant für die Genauigkeit der Messwerterfassung und die Skalierung in der Steuerung. Die Versorgung erfolgt mit 24 V DC innerhalb des zulässigen Bereichs von 19,2 bis 28,8 V DC. Für den Austausch ist wichtig, dass die Baugruppe zu BU-Typ A0 und A1 sowie zum Farbcode CC01 passt. Die Diagnosefunktionen unterstützen die Fehlersuche, etwa bei Versorgungsspannung, Drahtbruch, Kurzschluss, Sammelfehler sowie Überlauf oder Unterlauf.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Der verifizierbare Life-Cycle-Status von 6ES7134-6GF00-0AA1 ist PM300: Active Product. Damit ist für diesen Artikel kein belastbar bestätigter Produktauslauf und kein zwingender Nachfolger abzuleiten. Für Betreiber bleibt der Status dennoch relevant, weil Ersatzteilstrategie, Anlagenverfügbarkeit und Projektkompatibilität regelmäßig bewertet werden müssen. Bei bestehenden ET 200SP Installationen sollte vor Austausch oder Bevorratung geprüft werden, ob die vorhandene Hardwarekonfiguration, die verwendete BaseUnit, die Verdrahtung, die Firmware und die Projektierung zur eingesetzten Baugruppe passen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei Defekt, Messwertabweichungen oder Diagnosemeldungen kann eine Reparatur nach individuellem Fehlerbild helfen, die Baugruppe weiter in der bestehenden Anlage zu nutzen. Die Fehleranalyse, Instandsetzung bis auf Bauteilebene, ein transparenter Kostenvoranschlag und eine Funktionsprüfung im Testzentrum sind besonders relevant, wenn ungeplante Stillstände vermieden oder Migrationsaufwände reduziert werden sollen. Für kurzfristigen Bedarf können Austausch, Verkauf und Ersatzteilversorgung eine Beschaffungsalternative schaffen. Bei kritischen ET 200SP Beständen unterstützt Life Cycle Management die Bewertung von Bevorratung, Reparaturstrategie und Versorgungsrisiko. Technischer Vor-Ort-Service und Fachseminare sind sinnvoll, wenn Fehlersuche, Projektierung oder Anlagenhandling nachhaltig abgesichert werden müssen.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | AI 8xI 2-/4-wire BA |
| HW-Funktionsstand | ab FS23 |
| Firmware-Version | V2.0.0 |
| ● FW-Update möglich | Ja |
| verwendbare BaseUnits | BU-Typ A0, A1 |
| Farbcode für modulspezifisches Farbkennzeichnungsschild | CC01 |
| Produktfunktion | |
| ● I&M-Daten | Ja; I&M0 bis I&M3 |
| ● taktsynchroner Betrieb | Nein |
| ● Messbereich skalierbar | Nein |
| Engineering mit | |
| ● STEP 7 TIA Portal projektierbar/integriert ab Version | TIA Portal V21 |
| ● STEP 7 projektierbar/integriert ab Version | V5.7 SP3 |
| ● PROFIBUS ab GSD-Version/GSD-Revision | je eine GSD-Datei ab Revision 3 und 5 |
| ● PROFINET ab GSD-Version/GSD-Revision | GSDML V2.45 |
| Betriebsart | |
| ● Oversampling | Nein |
| ● MSI | Nein |
| CiR - Configuration in RUN | |
| Umparametrieren im RUN möglich | Nein |
| Kalibrieren im RUN möglich | Nein |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| Verpolschutz | Ja |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 25 mA; Bemessungsspannung, alle Kanäle aktiv, keine Belastung |
| Stromaufnahme, max. | 725 mA; ungünstigste Spannung, alle Kanäle aktiv, max. Belastung, kein Derating |
| Geberversorgung | |
| 24 V-Geberversorgung | |
| ● 24 V | Ja |
| ● Kurzschluss-Schutz | Ja |
| ● Ausgangsstrom, max. | 0,7 A; Summenstrom alle Geber/Kanäle |
| Verlustleistung | |
| Verlustleistung, typ. | 0,7 W; Bemessungsspannung, 50 % aktive Kanäle, 50 % vom Messbereich |
| Adressbereich | |
| Adressraum je Modul | |
| ● Adressraum je Modul, max. | 16 byte |
| Hardware-Ausbau | |
| automatische Kodierung | Ja |
| ● mechanisches Kodierelement | Ja |
| ● Typ des mechanischen Kodierelements | Typ A |
| Auswahl BaseUnit für Anschlussvarianten | |
| ● 1-Leiter-Anschluss | BU-Typ A0, A1 |
| ● 2-Leiter-Anschluss | BU-Typ A0, A1 |
| ● 4-Leiter-Anschluss | BU-Typ A0, A1 + Potenzialverteilermodul |
| Analogeingaben | |
| Anzahl Analogeingänge | 8; Single-ended |
| ● bei Strommessung | 8 |
| zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max. | 50 mA |
| Zykluszeit (alle Kanäle), min. | 1 ms; pro Kanal |
| Eingangsbereiche (Nennwerte), Ströme | |
| ● 0 bis 20 mA | Ja |
| — Eingangswiderstand (0 bis 20 mA) | 100 Ω; 15 bit |
| ● -20 mA bis +20 mA | Ja |
| — Eingangswiderstand (-20 mA bis +20 mA) | 100 Ω; 16 bit inkl. Vorzeichen |
| ● 4 mA bis 20 mA | Ja |
| — Eingangswiderstand (4 mA bis 20 mA) | 100 Ω; 15 bit |
| Leitungslänge | |
| ● geschirmt, max. | 200 m |
| Analogwertbildung für die Eingänge | |
| Integrations- und Wandlungszeit/Auflösung pro Kanal | |
| ● Auflösung mit Übersteuerungsbereich (Bit inklusive Vorzeichen), max. | 16 bit |
| ● Integrationszeit parametrierbar | Ja |
| ● Störspannungsunterdrückung für Störfrequenz f1 in Hz | 16,67 / 50 / 60 / 4 800 (16,67 / 50 / 60) |
| ● Wandlungszeit (pro Kanal) | 180 / 60 / 50 / 0,625 (67,5 / 22,5 / 18,75) ms |
| Glättung der Messwerte | |
| ● Anzahl der Glättungsstufen | 4 |
| ● parametrierbar | Ja |
| ● Stufe: Keine | Ja |
| ● Stufe: Schwach | Ja; 4-fache Glättung |
| ● Stufe: Mittel | Ja; 8-fache Glättung |
| ● Stufe: Stark | Ja; 16-fache Glättung |
| Geber | |
| Anschluss der Signalgeber | |
| ● für Spannungsmessung | Nein |
| ● für Strommessung als 2-Draht-Messumformer | Ja |
| — Bürde des 2-Draht-Messumformers, max. | 650 Ω |
| ● für Strommessung als 4-Draht-Messumformer | Ja |
| Fehler/Genauigkeiten | |
| Linearitätsfehler (bezogen auf Eingangsbereich), (+/-) | 0,01 % |
| Temperaturfehler (bezogen auf Eingangsbereich), (+/-) | 0,005 %/K |
| Übersprechen zwischen den Eingängen, min. | 50 dB |
| Wiederholgenauigkeit im eingeschwungenen Zustand bei 25 °C (bezogen auf Eingangsbereich), (+/-) | 0,05 % |
| Gebrauchsfehlergrenze im gesamten Temperaturbereich | |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 0,5 % |
| Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C) | |
| ● Strom, bezogen auf Eingangsbereich, (+/-) | 0,3 % |
| Störspannungsunterdrückung für f = n x (f1 +/- 1 %), f1 = Störfrequenz | |
| ● Gegentaktstörung (Spitzenwert der Störung < Nennwert des Eingangsbereichs), min. | 70 dB; bei Wandlungszeit 67,5 / 22,5 / 18,75 ms: 40 dB |
| Alarme/Diagnosen/Statusinformationen | |
| Diagnosefunktion | Ja |
| Alarme | |
| ● Diagnosealarm | Ja |
| ● Grenzwertalarm | Nein |
| Diagnosen | |
| ● Überwachung der Versorgungsspannung | Ja |
| ● Drahtbruch | Ja; bei 4 bis 20 mA |
| ● Kurzschluss | Ja; Geberversorgung nach M; modulweise |
| ● Sammelfehler | Ja |
| ● Überlauf/Unterlauf | Ja; modulweise |
| Diagnoseanzeige LED | |
| ● Überwachung der Versorgungsspannung (PWR-LED) | Ja; grüne LED |
| ● Kanalstatusanzeige | Ja; grüne LED |
| ● für Kanaldiagnose | Nein |
| ● für Moduldiagnose | Ja; grüne / rote DIAG-LED |
| Potenzialtrennung | |
| Potenzialtrennung Kanäle | |
| ● zwischen den Kanälen | Nein |
| ● zwischen den Kanälen und Rückwandbus | Ja |
| ● zwischen den Kanälen und Spannungsversorgung der Elektronik | Nein |
| Isolation | |
| Isolation geprüft mit | DC 707 V (Typprüfung) |
| Normen, Zulassungen, Zertifikate | |
| Umwelt-Fußabdruck | |
| ● Umweltproduktdeklaration | Ja |
| Treibhauspotential | |
| — Treibhauspotential, (gesamt) [CO2 eq] | 9,32 kg |
| — Treibhauspotential, (während Herstellung) [CO2 eq] | 4,97 kg |
| — Treibhauspotential, (während Betrieb) [CO2 eq] | 4,79 kg |
| — Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] | -0,449 kg |
| Security | |
| Signiertes Firmware-Update | Ja; ab Firmware V2.0.0 |
| Daten sicher entfernen | Ja; ab Firmware V2.0.0 |
| Datenintegrität | Ja; ab Firmware V2.0.0 |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● waagerechte Einbaulage, min. | -30 °C; < 0 °C ab FS04 |
| ● waagerechte Einbaulage, max. | 60 °C |
| ● senkrechte Einbaulage, min. | -30 °C; < 0 °C ab FS04 |
| ● senkrechte Einbaulage, max. | 50 °C |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe über NN, max. | 5 000 m; Einschränkungen bei Aufstellhöhen > 2 000 m, siehe Systemhandbuch ET 200SP |
| Absolute Luftfeuchte | |
| ● Taupunkt, min. | -60 °C; geeignet für Trockenraumanwendungen |
| Maße | |
| Breite | 15 mm |
| Höhe | 73 mm |
| Tiefe | 58 mm |
| Gewichte | |
| Gewicht, ca. | 31 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum zeigt 6ES7134-6GF00-0AA1 Drahtbruch an | Zuerst sollte geprüft werden, ob der betroffene Kanal im Messbereich 4 bis 20 mA betrieben wird und ob der Stromkreis geschlossen ist. Anschließend sind Sensorversorgung, Klemmenbelegung und Leitungsunterbrechungen zu kontrollieren. Danach sollte abgeglichen werden, ob die Parametrierung des Kanals zur tatsächlich angeschlossenen 2-Draht- oder 4-Draht-Schaltung passt. Falls die Meldung weiterhin besteht, ist das Signal direkt am Eingang einzugrenzen. |
| Warum liefert 6ES7134-6GF00-0AA1 keinen Messwert | Zuerst sollte kontrolliert werden, ob die 24-V-Versorgung an der BaseUnit anliegt und ob die PWR-LED einen versorgten Zustand anzeigt. Anschließend sind Sensor, Stromschleife, Schirmung und Klemmenbelegung zu prüfen. Danach sollte die Kanalparametrierung mit dem verwendeten Messbereich abgeglichen werden. Falls weiterhin kein Messwert anliegt, kann ein Vergleich mit einem bekannten funktionierenden Kanal die Eingrenzung erleichtern. |
| Warum leuchtet die DIAG-LED bei 6ES7134-6GF00-0AA1 rot | Zuerst sollte der Diagnosepuffer der Steuerung ausgewertet werden, um die gemeldete Ursache einzugrenzen. Anschließend sind Versorgungsspannung, Sammelfehler, Drahtbruch, Kurzschluss der Geberversorgung sowie Überlauf oder Unterlauf zu prüfen. Danach sollte kontrolliert werden, ob die konfigurierte Baugruppe mit der tatsächlich verbauten Artikelnummer übereinstimmt. Falls die Diagnose nach dem Quittieren erneut erscheint, ist eine kanalweise Prüfung der angeschlossenen Signale sinnvoll. |
| Warum zeigt 6ES7134-6GF00-0AA1 Überlauf oder Unterlauf an | Zuerst sollte geprüft werden, ob das Eingangssignal innerhalb des parametrierten Messbereichs liegt. Anschließend sind Skalierung, Sensorbereich und Prozesswertumrechnung in der Steuerung abzugleichen. Danach sollte kontrolliert werden, ob Störungen durch Schirmung, Massebezug oder Leitungsführung den Messwert verfälschen. Falls der Fehler nur sporadisch auftritt, sollte die Messwertglättung und die elektrische Umgebung der Leitung bewertet werden. |
| Warum passen die Messwerte nach dem Austausch von 6ES7134-6GF00-0AA1 nicht | Zuerst sollte geprüft werden, ob die Projektierung exakt zur eingesetzten Baugruppe und zum Hardwarestand passt. Anschließend sind Messbereich, Kanalaktivierung, Skalierung und Verdrahtungsart mit der vorherigen Installation zu vergleichen. Danach sollte kontrolliert werden, ob 2-Draht- und 4-Draht-Geber korrekt angeschlossen sind. Falls die Abweichung bestehen bleibt, ist ein Vergleichsmesswert direkt am Sensor und am Moduleingang sinnvoll. |
| Warum wird ein Kurzschluss an 6ES7134-6GF00-0AA1 gemeldet | Zuerst sollte die Geberversorgung auf Kurzschluss gegen M geprüft werden. Anschließend sind die angeschlossenen Sensoren, Klemmen und Leitungen einzeln zu kontrollieren, um den betroffenen Stromkreis einzugrenzen. Danach sollte geprüft werden, ob der Fehler nur bei einem bestimmten Kanal oder modulweise auftritt. Falls die Meldung nach dem Abklemmen der Feldverdrahtung bestehen bleibt, ist eine Baugruppenprüfung erforderlich. |
Kann 6ES7134-6GF00-0AA1 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn das Analogeingabemodul elektronisch instandsetzbar ist und weiter in der bestehenden ET 200SP Anlage eingesetzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend im hauseigenen Testzentrum funktionsgeprüft. Ein transparenter Kostenvoranschlag schafft vor der Durchführung eine belastbare Entscheidungsgrundlage.
Was ist bei einem Austausch von 6ES7134-6GF00-0AA1 zu beachten?
Beim Austausch müssen Artikelnummer, BaseUnit, Verdrahtung, Messbereich und Projektierung zusammenpassen. Besonders wichtig sind BU-Typ A0 oder A1, die korrekte Anschlussart für 2-Draht- oder 4-Draht-Geber und die Parametrierung der Strommessbereiche. Nach dem Einbau sollte die Steuerungsdiagnose geprüft und ein Messwertvergleich mit den Prozesssignalen durchgeführt werden. So lassen sich Verdrahtungsfehler, Skalierungsabweichungen und falsche Kanalzuordnungen schneller erkennen.
Gibt es einen Nachfolger für 6ES7134-6GF00-0AA1?
Ein verifizierter zwingender Nachfolger ist für 6ES7134-6GF00-0AA1 nicht abzuleiten, da der Artikel als aktives Produkt geführt wird. Bei Ersatzbeschaffung oder Standardisierung sollte deshalb nicht vorschnell auf eine andere Artikelnummer ausgewichen werden. Entscheidend ist, ob die vorhandene Anlage exakt dieses Analogeingabemodul benötigt und ob eine alternative Baugruppe projektierungs- und verdrahtungsseitig eindeutig freigegeben ist. Ohne geprüfte Kompatibilität sollte kein Ersatztyp festgelegt werden.
Wann ist Reparatur statt Neukauf bei 6ES7134-6GF00-0AA1 sinnvoll?
Eine Reparatur ist besonders sinnvoll, wenn die Anlage schnell wieder in Betrieb gehen soll, die vorhandene Projektierung beibehalten werden muss oder ein geplanter Umbau vermieden werden soll. Auch bei wiederkehrenden Messwertfehlern, Diagnosemeldungen oder Verdacht auf elektronische Beschädigung kann eine Fehleranalyse auf Baugruppenebene wirtschaftlich sein. Reparatur, Austausch oder Ersatzbeschaffung sollten anhand von Stillstandsrisiko, Zustand der Baugruppe, Beschaffbarkeit und Anlagenstrategie bewertet werden.
Warum zeigt 6ES7134-6GF00-0AA1 nach der Inbetriebnahme falsche Analogwerte?
Falsche Analogwerte entstehen häufig durch eine Abweichung zwischen Signalart, Verdrahtung und Parametrierung. Zu prüfen sind vor allem Messbereich, Skalierung, Kanalzuordnung, 2-Draht- oder 4-Draht-Anschluss und die Versorgung des angeschlossenen Gebers. Auch Schirmung, Masseführung und Störeinflüsse können Messwerte verfälschen. Wenn die Abweichung nur an einzelnen Kanälen auftritt, sollte kanalweise zwischen Sensor, Leitung, Klemme und Moduleingang eingegrenzt werden.
Ist 6ES7134-6GF00-0AA1 für die Ersatzteilbevorratung geeignet?
Ja, eine Bevorratung kann sinnvoll sein, wenn das Modul in produktionskritischen ET 200SP Stationen eingesetzt wird und ein Ausfall direkte Auswirkungen auf Anlagenverfügbarkeit oder Prozessqualität hätte. Für Einkauf und Instandhaltung ist dabei wichtig, nicht nur die Artikelnummer zu lagern, sondern auch BaseUnit, Projektstand und Verdrahtungsvariante zu dokumentieren. Eine strukturierte Bevorratungsstrategie reduziert Suchzeiten im Störfall und erleichtert die schnelle Wiederinbetriebnahme.
Wie lässt sich die Verfügbarkeit von 6ES7134-6GF00-0AA1 klären?
Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden. Für die Beschaffung sollte eindeutig angegeben werden, ob eine neue Baugruppe, ein Austauschgerät, ein gebrauchtes funktionsgeprüftes Ersatzteil oder eine Reparatur benötigt wird. Bei akutem Stillstand ist zusätzlich wichtig, das Fehlerbild, die Anlagenrolle und die benötigte Artikelnummer vollständig zu übermitteln, damit die passende Option schneller bewertet werden kann.
