SIEMENS 6ES7134-4JB51-0AB0

Was ist 6ES7134-4JB51-0AB0 und wo wird es eingesetzt

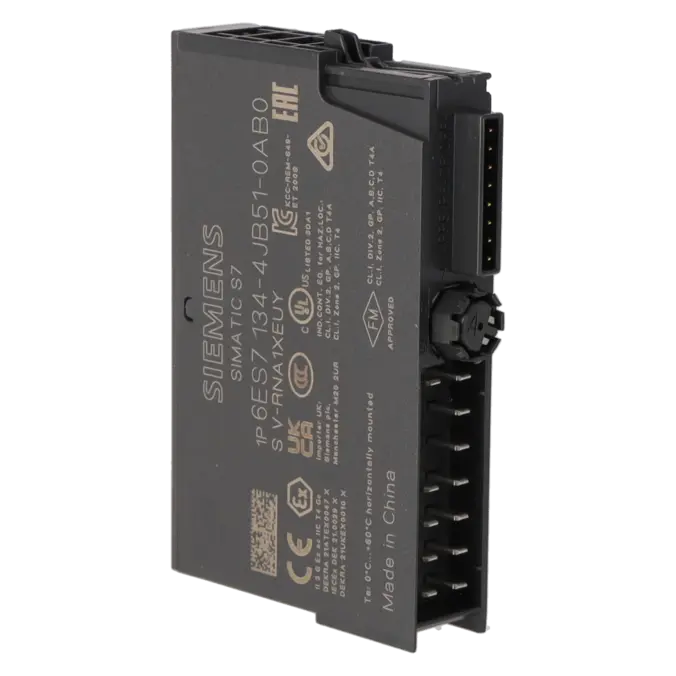

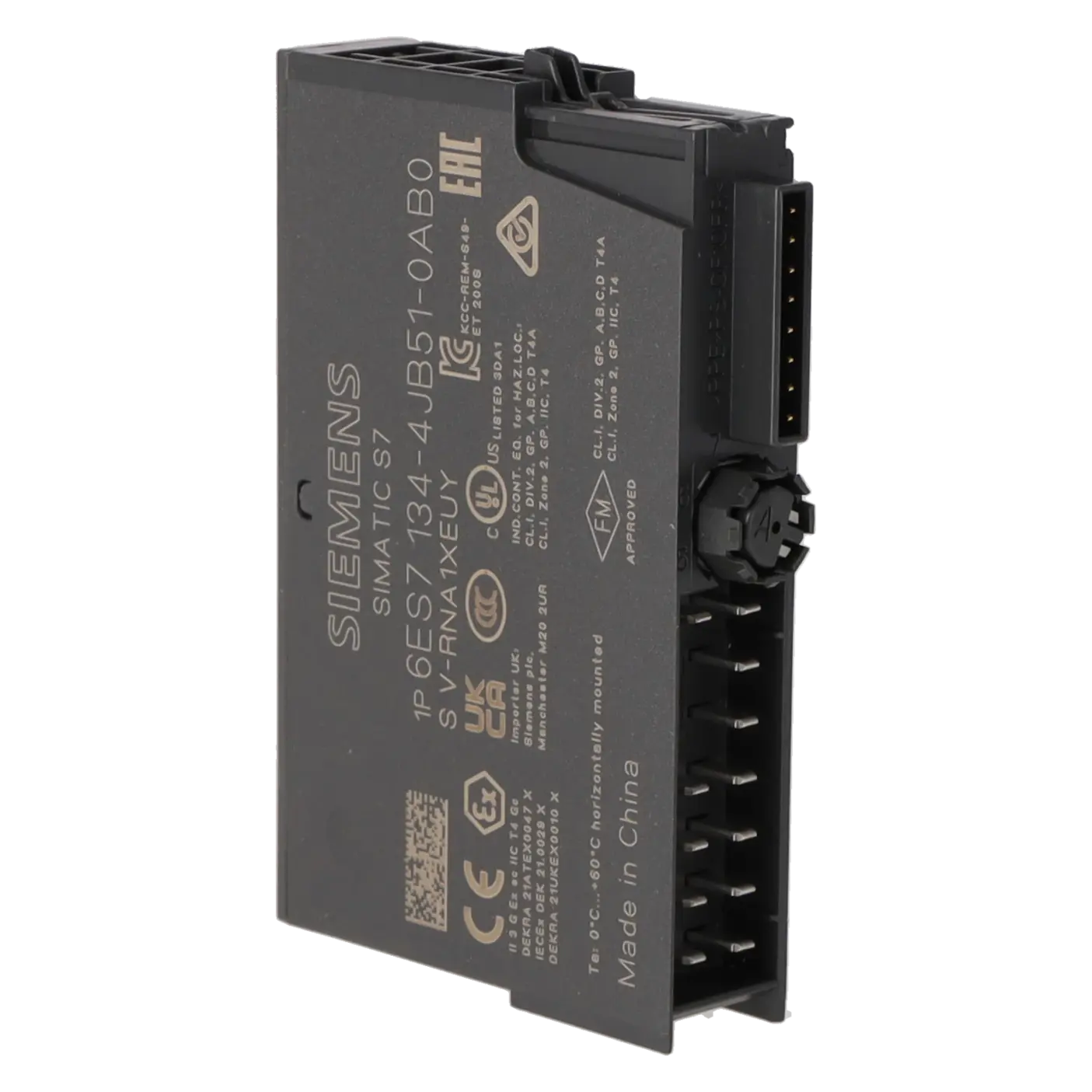

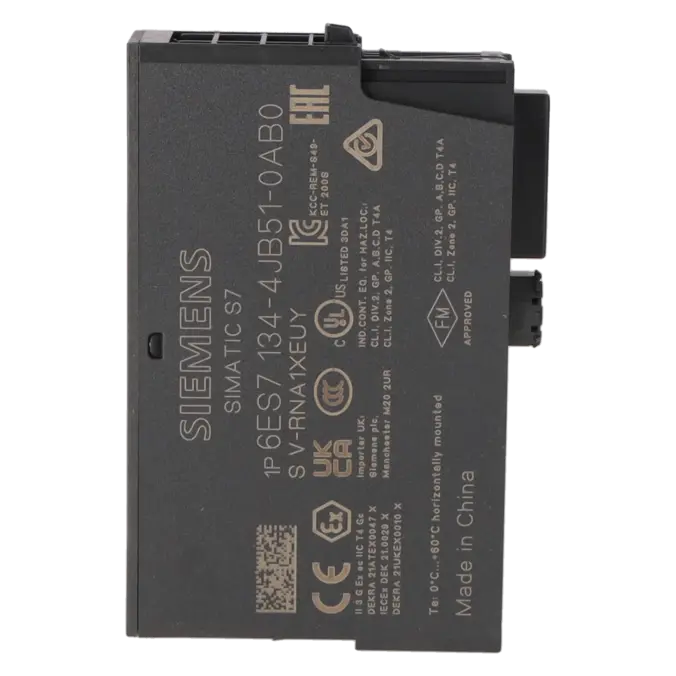

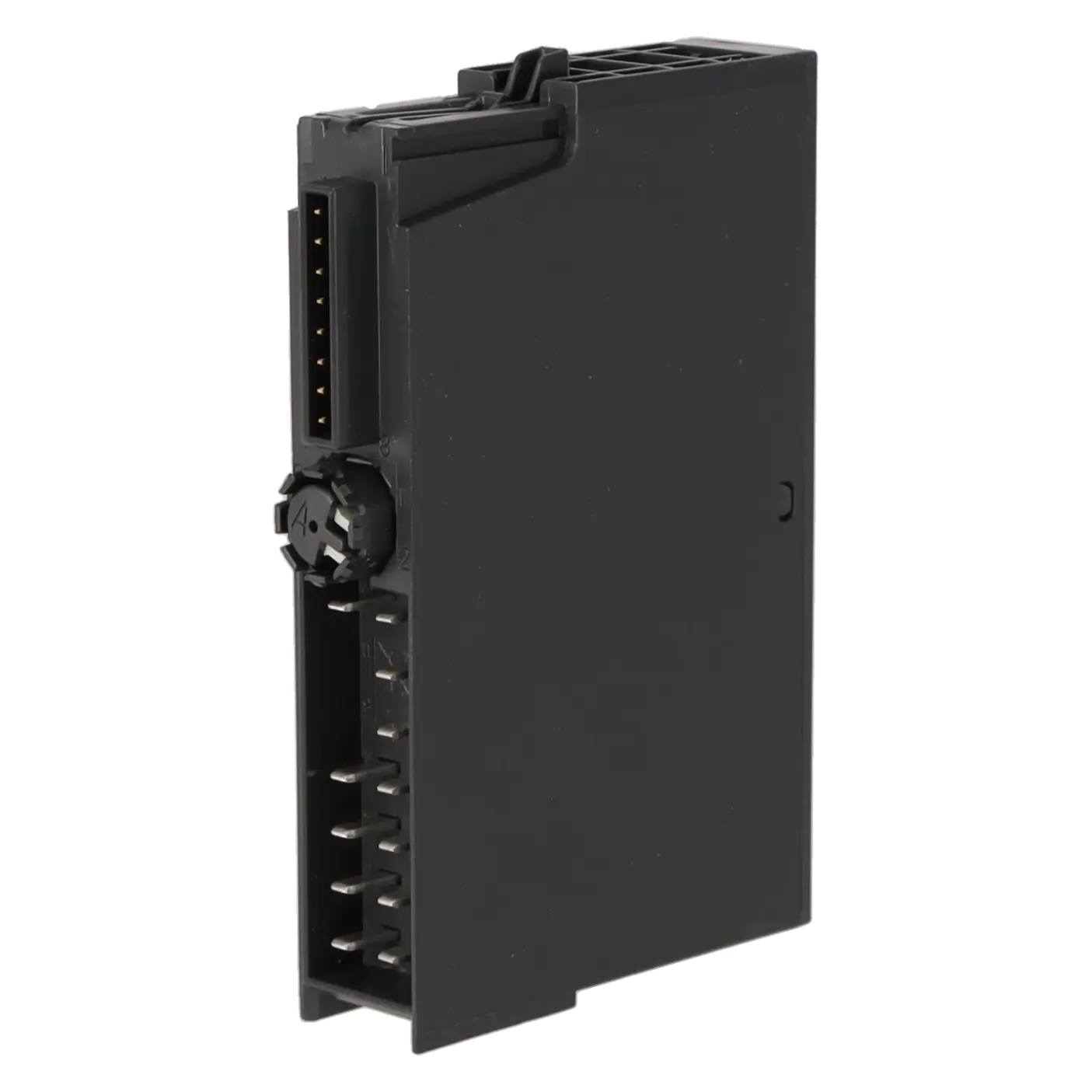

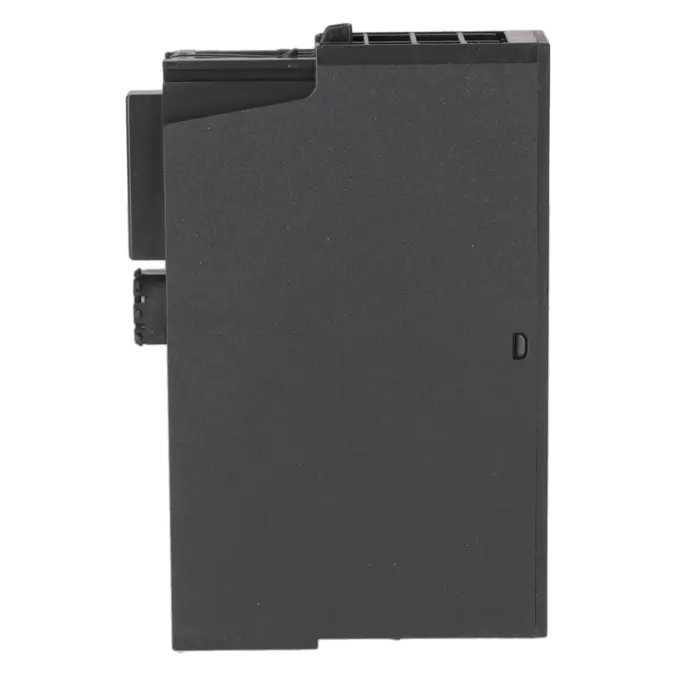

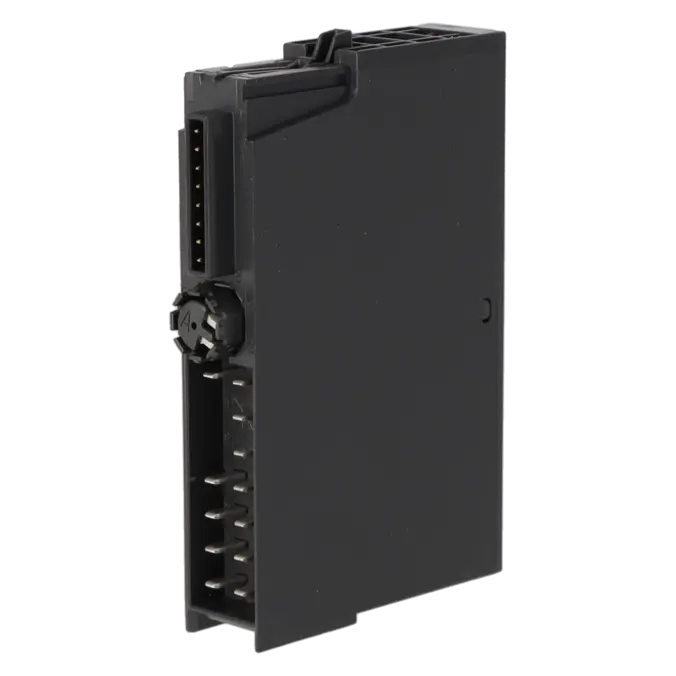

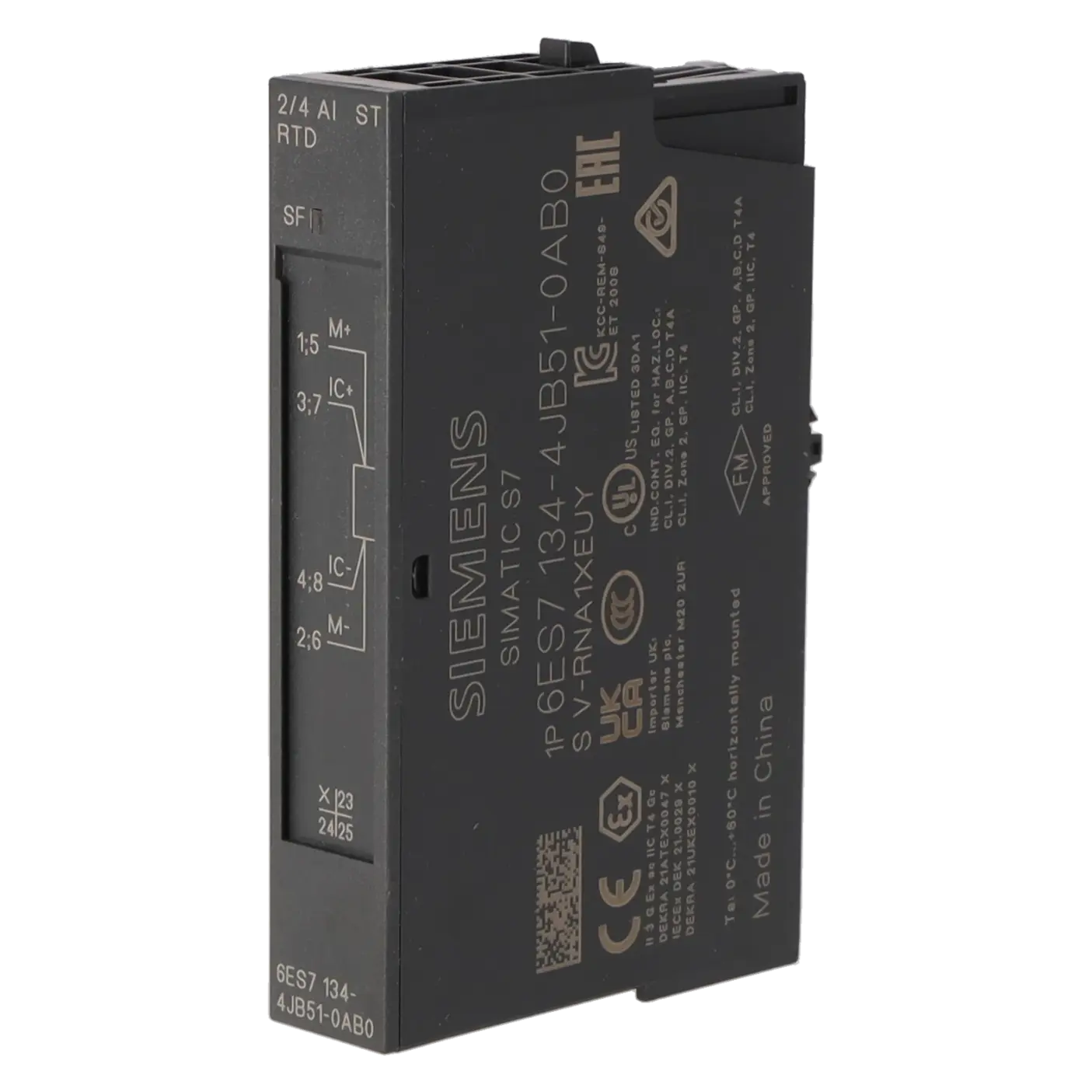

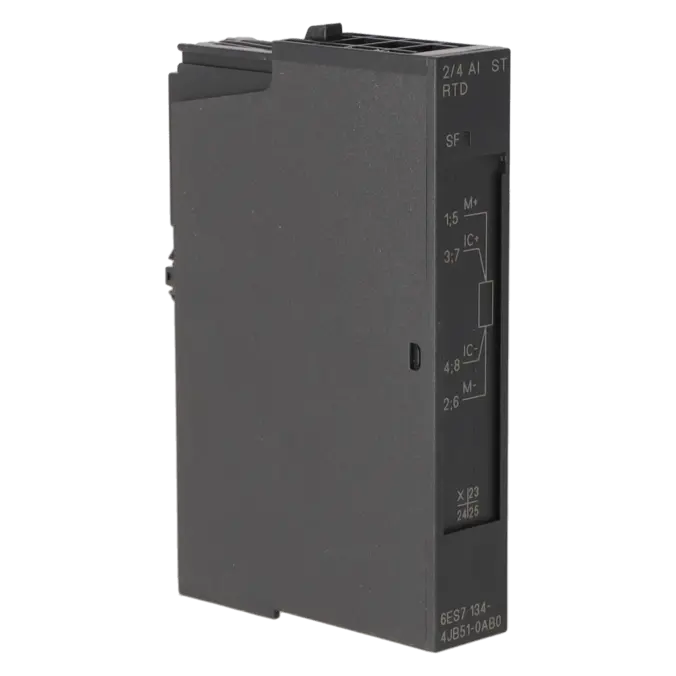

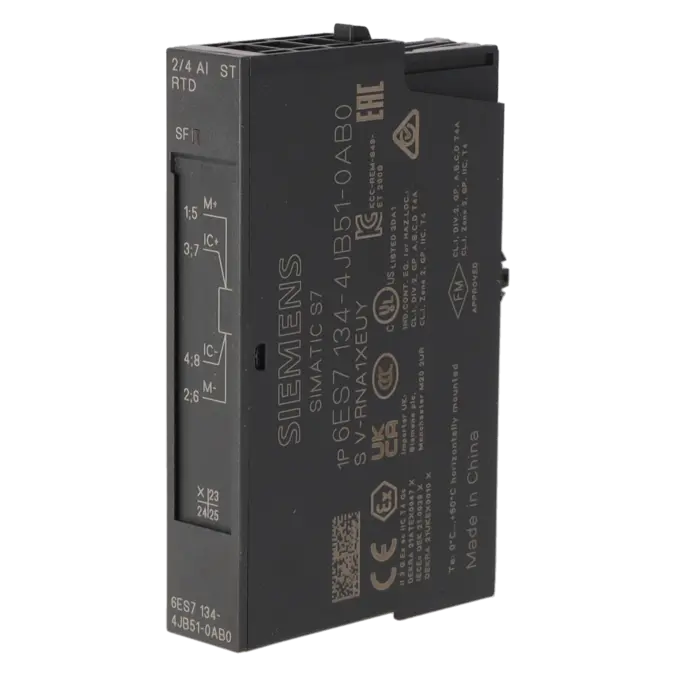

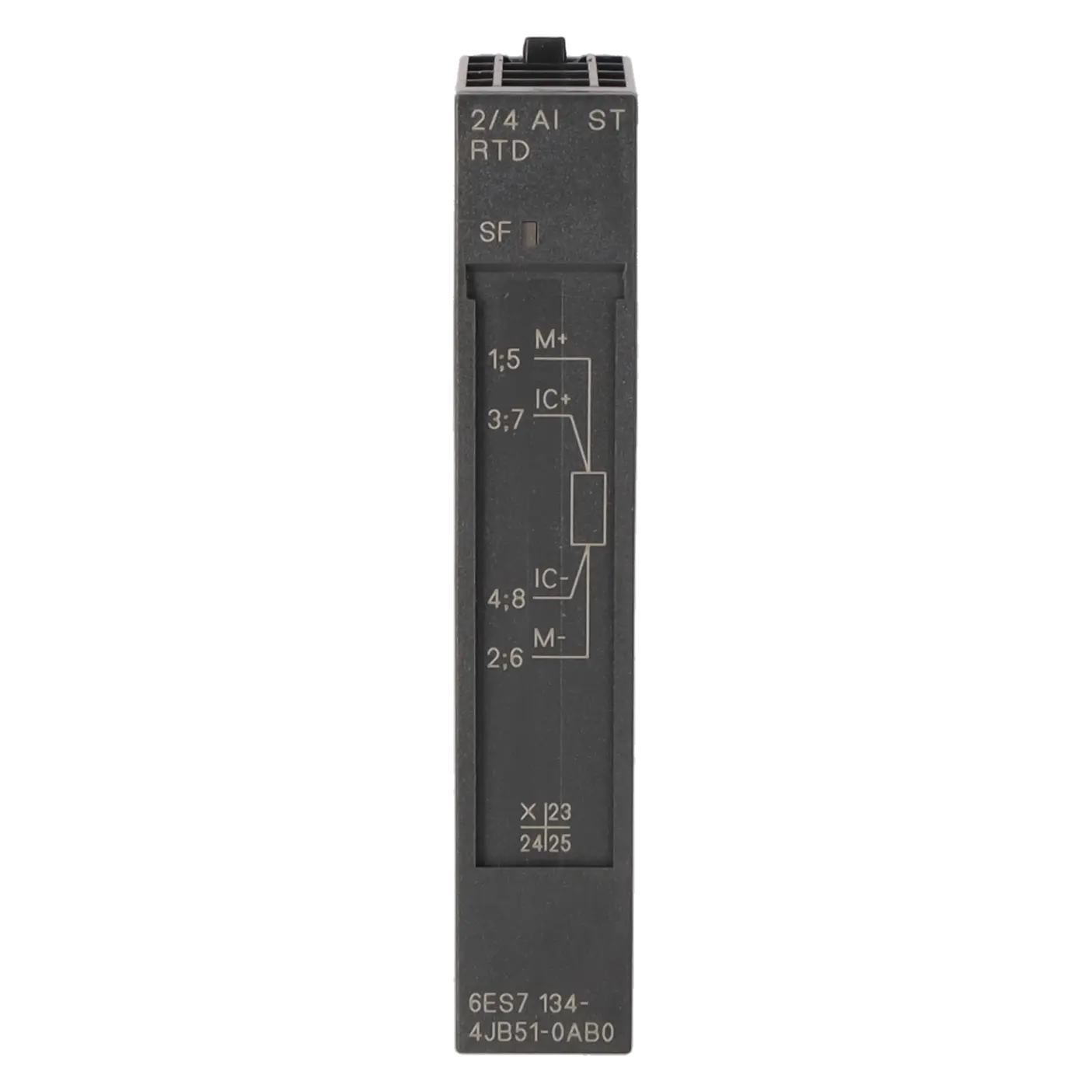

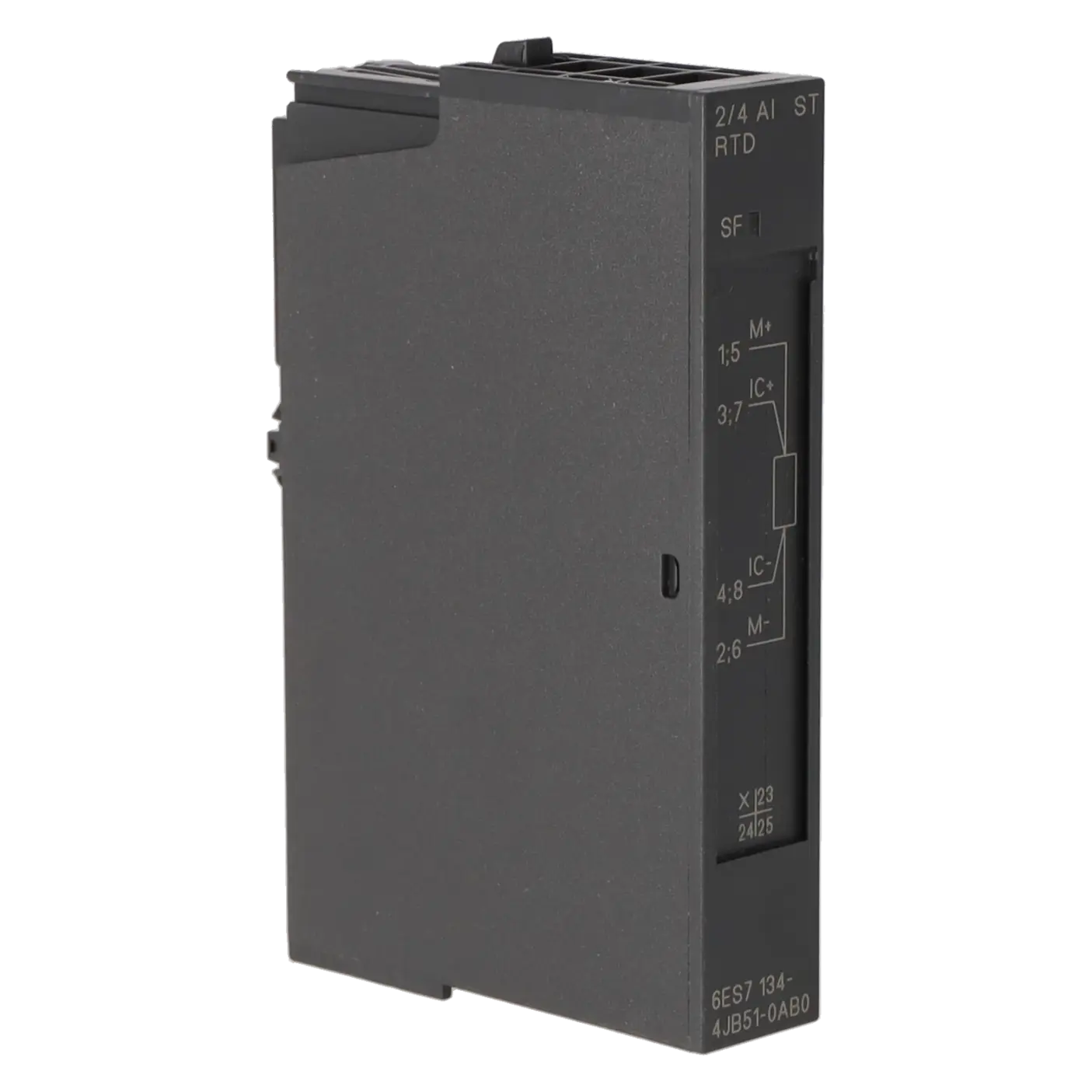

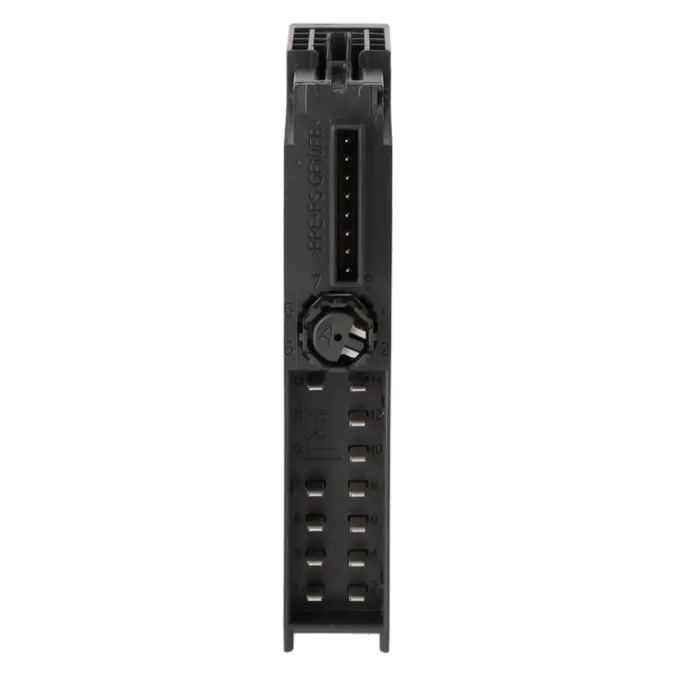

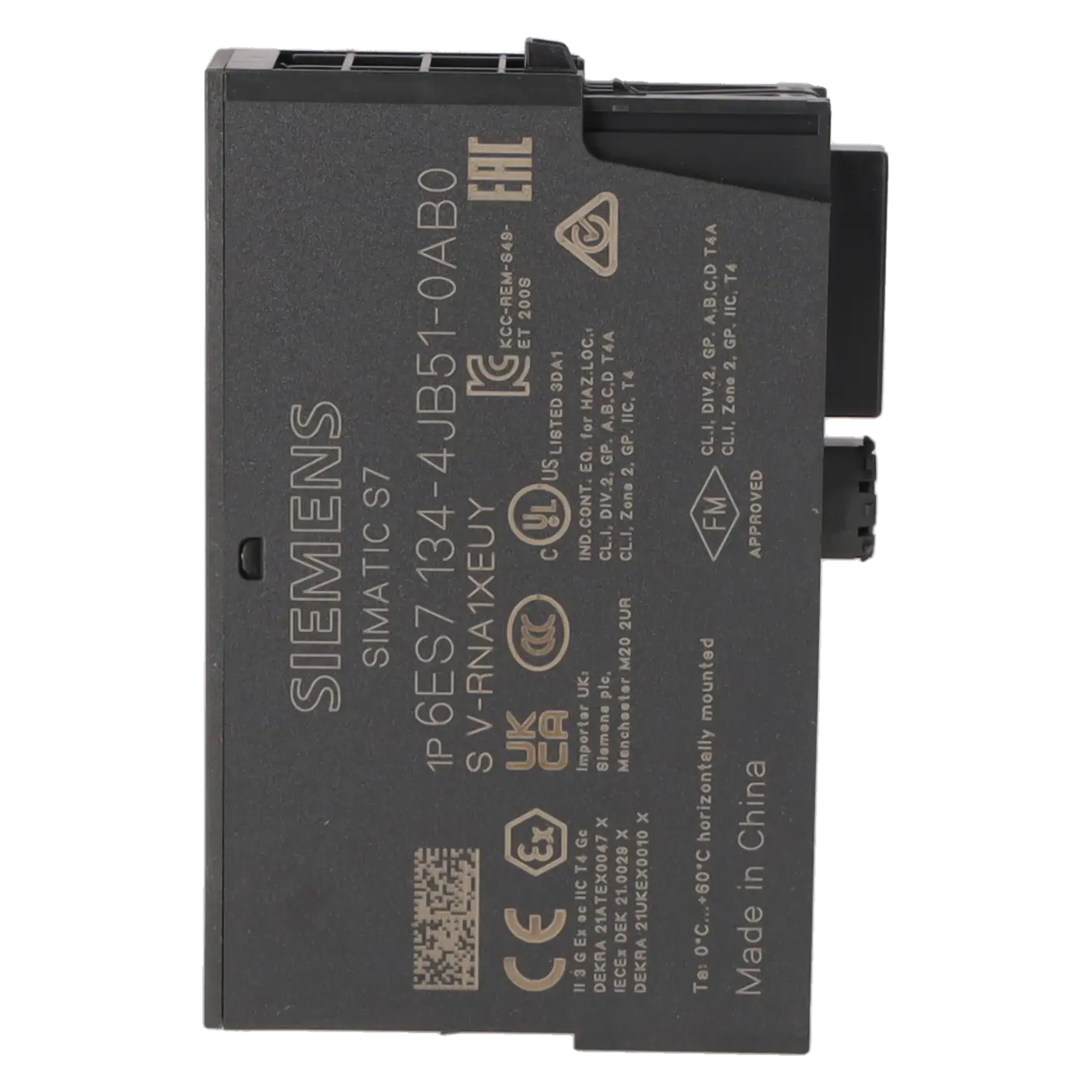

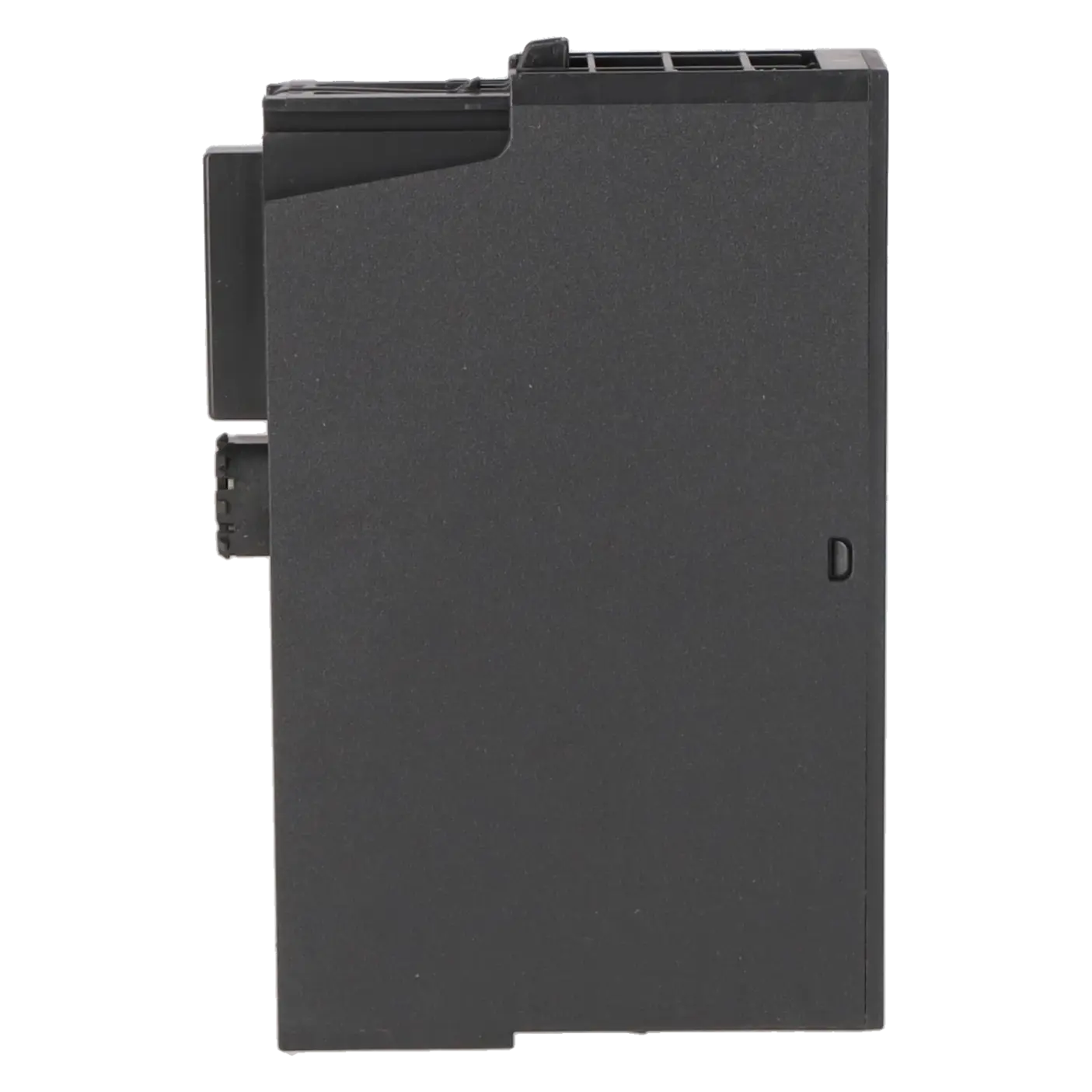

6ES7134-4JB51-0AB0 ist ein analoges Elektronikmodul von Siemens SIMATIC DP für das dezentrale Peripheriesystem ET 200S. Die Baugruppe wird zur Erfassung von Widerstandsthermometern und Widerstandssignalen in industriellen Automatisierungsanlagen eingesetzt. Typische Einsatzbereiche sind Temperaturmessung, Prozessüberwachung, Maschinensteuerung und Anlagenbereiche, in denen analoge Messwerte maschinennah an eine SPS weitergegeben werden. Als 2/4 AI RTD Standard ist das Modul besonders relevant für bestehende ET-200S-Stationen, bei denen ein defektes Modul identifiziert, ersetzt oder repariert werden muss. Die EICHLER-Art.Nr. K0219448 unterstützt zusätzlich die eindeutige Zuordnung in Beschaffung, Instandhaltung und Ersatzteilmanagement.

Wichtige technische Daten und was diese in der Praxis bedeuten

Das Modul 6ES7134-4JB51-0AB0 besitzt je nach Anschlussart vier Analogeingänge bei Zweileiteranschluss oder zwei Analogeingänge bei Drei- oder Vierleiteranschluss. Es verarbeitet Pt100 und Ni100 im Standard- und Klimabereich sowie Widerstandsmessungen für 150 Ohm, 300 Ohm und 600 Ohm. Die Versorgung erfolgt über 24 V DC vom Powermodul, was die Einbindung in bestehende ET-200S-Aufbauten vereinfacht. Die Auflösung reicht bis 15 Bit plus Vorzeichen, bei Pt100 und Ni100 bis 16 Bit inklusive Übersteuerungsbereich. Für die Praxis sind außerdem die maximale geschirmte Leitungslänge von 200 m, die parametrierbare Glättung der Messwerte und die Diagnosefunktionen für Drahtbruch, Sammelfehler sowie Überlauf und Unterlauf wichtig.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6ES7134-4JB51-0AB0 ist der Produktstatus EOP mit Datum 2023-10-01 hinterlegt. Damit rückt die Baugruppe in den Fokus von Obsoleszenzmanagement, Ersatzteilstrategie und wirtschaftlicher Weiternutzung bestehender ET-200S-Anlagen. Für Betreiber bedeutet dieser Status, dass Beschaffung, Reparaturfähigkeit, Austauschmöglichkeiten und Bevorratung frühzeitig bewertet werden sollten. Ein verifizierter direkter Nachfolger wird nicht genannt, daher sollte kein Ersatztyp ohne technische Prüfung eingeplant werden. Besonders wichtig ist der Abgleich von Projektierung, Terminalmodul, Anschlussart und Messbereich, bevor eine Alternative beschafft oder eine Migration vorbereitet wird. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei einem Ausfall von 6ES7134-4JB51-0AB0 können Reparatur, Austausch und Ersatzteilversorgung dazu beitragen, bestehende ET-200S-Stationen weiter zu betreiben, ohne sofort eine Anlagenmigration einplanen zu müssen. Eine Reparatur ist besonders relevant, wenn die Baugruppe weiterhin zur vorhandenen Projektierung passt und der Fehler elektronisch eingrenzbar ist. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine schnelle Wiederinbetriebnahme notwendig ist. Für Anlagen mit mehreren ET-200S-Baugruppen kann Life Cycle Management helfen, Obsoleszenzrisiken, Bestände und Reparaturstrategien strukturiert zu bewerten. Ergänzend unterstützen Funktionsprüfung, Garantie und Gewährleistung die Planungssicherheit bei Reparatur, Verkauf und Ersatzteilbeschaffung.

Kann 6ES7134-4JB51-0AB0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Baugruppe elektronisch instandsetzbar ist und weiterhin in der bestehenden ET-200S-Anlage verwendet werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Ursache eingegrenzt und bei Bedarf bis auf Bauteilebene instand gesetzt. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Instandsetzung erfolgt eine Funktionsprüfung im hauseigenen Testzentrum; Garantie und Gewährleistung erhöhen die Planungssicherheit.

Was tun, wenn 6ES7134-4JB51-0AB0 nicht kurzfristig verfügbar ist?

Bei kurzfristigem Bedarf sollten Reparatur, Austauschgerät und Beschaffungsanfrage parallel bewertet werden. Wenn die defekte Baugruppe noch vorhanden ist, kann eine Reparatur die schnellste technische Option sein, sofern der Fehler eingrenzbar und die Baugruppe instandsetzbar ist. Ein Austauschgerät ist sinnvoll, wenn die Anlage schnell wieder anlaufen muss. Für Einkauf und Instandhaltung ist wichtig, die Artikelnummer, EICHLER-Art.Nr. K0219448, den Anlagenstillstand und die gewünschte Ausführung eindeutig anzugeben. Preis, Verfügbarkeit und Lieferzeit sollten tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Ist 6ES7134-4JB51-0AB0 mit 6ES7134-4JB50-0AB0 kompatibel?

6ES7134-4JB51-0AB0 kann im Kompatibilitätsbetrieb als Vorgängermodul 6ES7134-4JB50-0AB0 projektiert werden. Vor einem Austausch muss dennoch geprüft werden, ob Projektierung, Interface-Modul, Anschlussart und Diagnoseverhalten zur vorhandenen Anlage passen. Besonders relevant ist der Abgleich der Kanalanzahl im Diagnose-Datensatz und der tatsächlich verwendeten Messbereiche. Für die Instandhaltung bedeutet das: Der mechanische Austausch allein reicht nicht aus, wenn die Hardwarekonfiguration oder Parametrierung nicht zur real gesteckten Baugruppe passt.

Welche Sensoren passen zu 6ES7134-4JB51-0AB0?

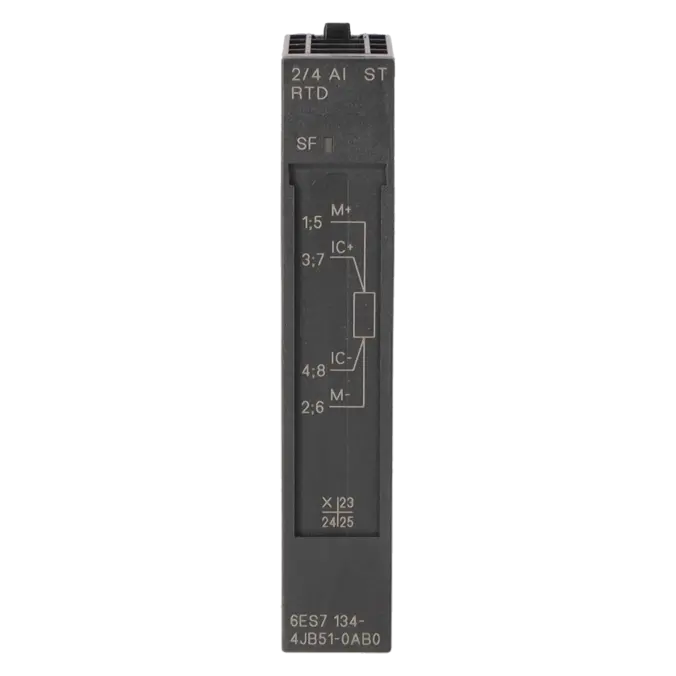

Das Modul ist für Widerstandsthermometer und Widerstandsmessung vorgesehen. Es unterstützt Pt100 und Ni100 im Standard- und Klimabereich sowie Messbereiche für 150 Ohm, 300 Ohm und 600 Ohm. Je nach Verdrahtung können zwei Kanäle im Drei- oder Vierleiteranschluss oder vier Kanäle im Zweileiteranschluss genutzt werden. Für eine sichere Beschaffung sollte geprüft werden, ob der vorhandene Sensor, die Anschlussart, die Klemmenbelegung und die Projektierung zur Baugruppe passen. Ein reines Strom- oder Spannungssignal ist für diese Artikelnummer nicht der passende Anwendungsfall.

Wann ist Austausch statt Reparatur bei 6ES7134-4JB51-0AB0 sinnvoll?

Ein Austausch ist sinnvoll, wenn die Anlage schnell wieder in Betrieb gehen muss oder wenn eine Reparatur wirtschaftlich nicht vertretbar ist. Eine Reparatur bleibt interessant, wenn Obsoleszenzrisiko, Projektierungstreue und Weiternutzung der bestehenden ET-200S-Struktur im Vordergrund stehen. Bei EICHLER kann die defekte Baugruppe anhand des Fehlerbilds geprüft werden. Nach Fehleranalyse und Kostenvoranschlag lässt sich entscheiden, ob Reparatur, Austausch oder Ersatzteilbeschaffung die passendere Lösung ist. Die Funktionsprüfung nach der Instandsetzung unterstützt eine belastbare Wiederinbetriebnahme.

Woran erkennt man, ob 6ES7134-4JB51-0AB0 korrekt parametriert ist?

Eine korrekte Parametrierung zeigt sich daran, dass die Baugruppe ohne Sammelfehler arbeitet und die Messwerte plausibel zum angeschlossenen Sensor passen. Entscheidend sind Messart, Messbereich, Anschlussart, Glättung und Diagnosefreigaben. Wenn die SF-LED leuchtet oder Diagnosemeldungen wie Parametrierfehler, Drahtbruch, Überlauf oder Unterlauf auftreten, sollte zuerst die Hardwarekonfiguration mit der real gesteckten Baugruppe abgeglichen werden. Anschließend müssen Sensorverdrahtung und Kanalparameter geprüft werden, bevor ein Moduldefekt angenommen wird.

Wie lässt sich das Obsoleszenzrisiko bei 6ES7134-4JB51-0AB0 reduzieren?

Das Obsoleszenzrisiko lässt sich reduzieren, indem kritische ET-200S-Baugruppen identifiziert, Bestände bewertet und Ersatzteil- oder Reparaturstrategien festgelegt werden. Für 6ES7134-4JB51-0AB0 ist wegen des EOP-Status eine strukturierte Bewertung besonders relevant. Life Cycle Management kann dabei helfen, Anlagenlisten, Ausfallrisiken, Reparaturfähigkeit, Bevorratung und mögliche Migrationsfenster zu priorisieren. Für Betreiber entsteht dadurch mehr Planungssicherheit, weil Beschaffung und Instandhaltung nicht erst beim akuten Stillstand reagieren müssen.

Welche Angaben sind für eine Anfrage zu 6ES7134-4JB51-0AB0 wichtig?

Für eine Anfrage sollten die vollständige Artikelnummer 6ES7134-4JB51-0AB0, die EICHLER-Art.Nr. K0219448, der gewünschte Bedarf wie Reparatur, Austausch, gebraucht oder neu sowie das konkrete Fehlerbild angegeben werden. Hilfreich sind außerdem Angaben zur ET-200S-Station, zur verwendeten Anschlussart, zur Projektierung und zu vorhandenen Diagnosemeldungen. Dadurch lässt sich schneller klären, ob Reparatur, Austauschgerät oder Ersatzteilbeschaffung die passende Option ist. Bei einem Anlagenstillstand sollte die Dringlichkeit zusätzlich klar beschrieben werden.
