SIEMENS 6ES5470-4UC12
- EICHLER-Art.Nr.: K0136417
- EAN: 4025515116332
Produktbeschreibung
SIMATIC S5, ANALOGAUSGABE 470 POTENTIALGETRENNT KOMPAKTBAUFORM U 8 AUSGAENGE +1 - 5V, +4 - 20MA
Leistungen für SIEMENS 6ES5470-4UC12
Reparatur
von 1.336,00 €
bis 2.404,80 €
Austausch
Gebraucht
Neu
6.705,00 €
SIEMENS |
6ES5470-4UC12 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: ECCN: | ||
| Nettogewicht pro ME | 0.588 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 1997-10-01 | ||
| EAN | 4025515116332 | ||
| UPC | / | ||
| Statistische Warennummer | 85389091 | ||
| Listenkennzeichen (LKZ) | / | ||
| Fabrikategruppe | 4309 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: / | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | / | |
| eClass | 6.0 | / | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | / | |

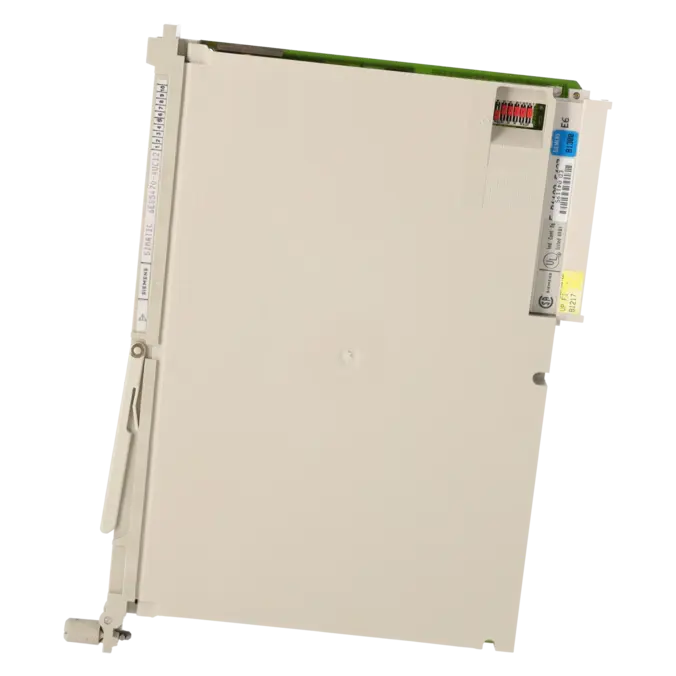

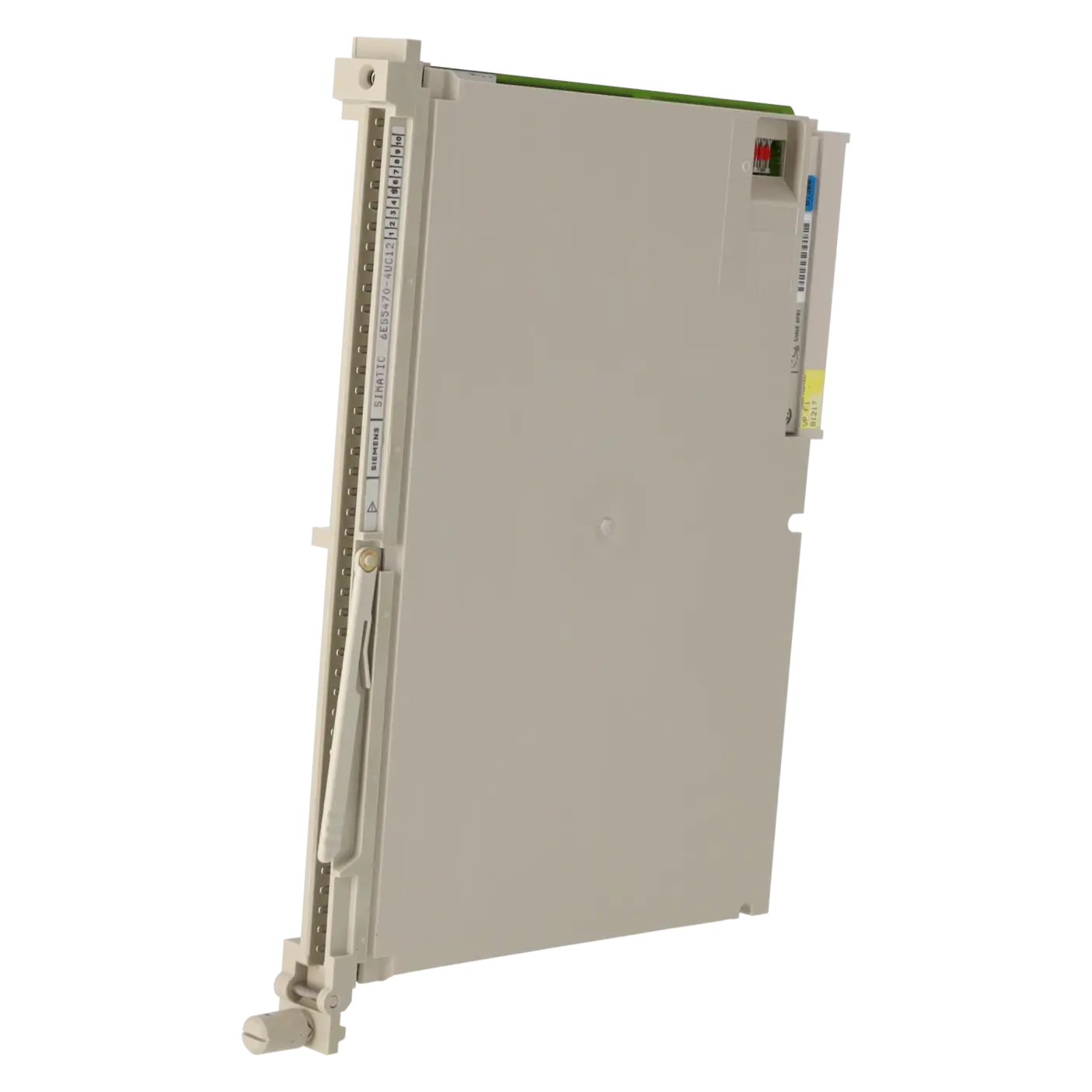

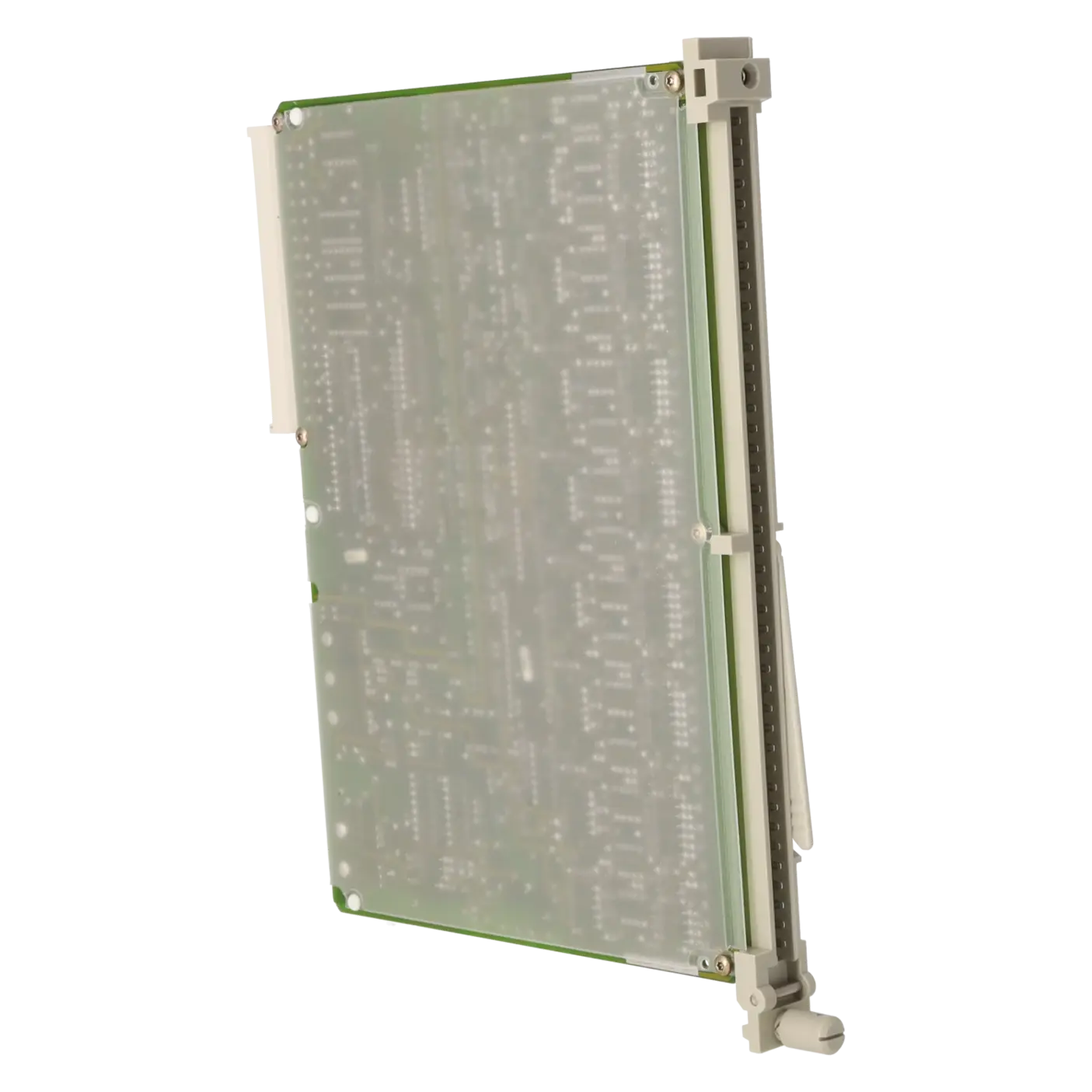

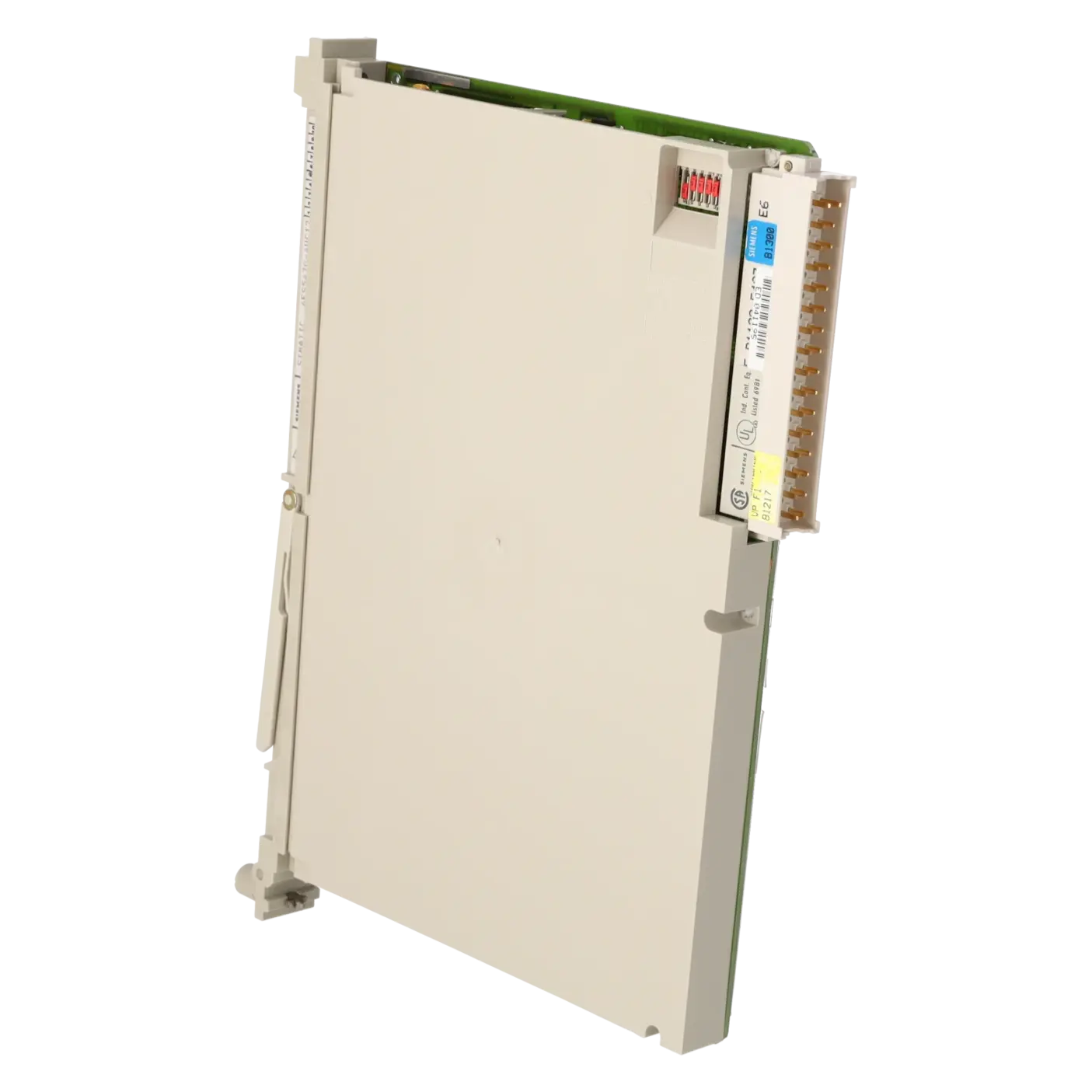

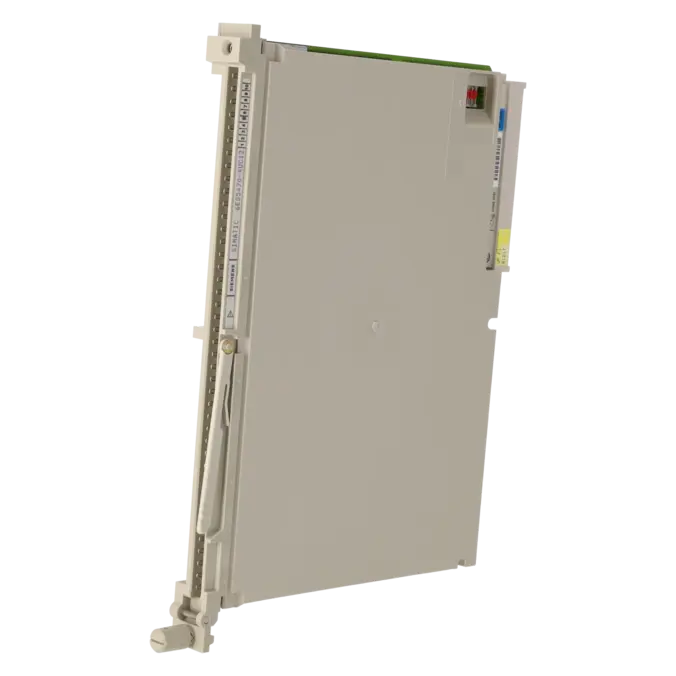

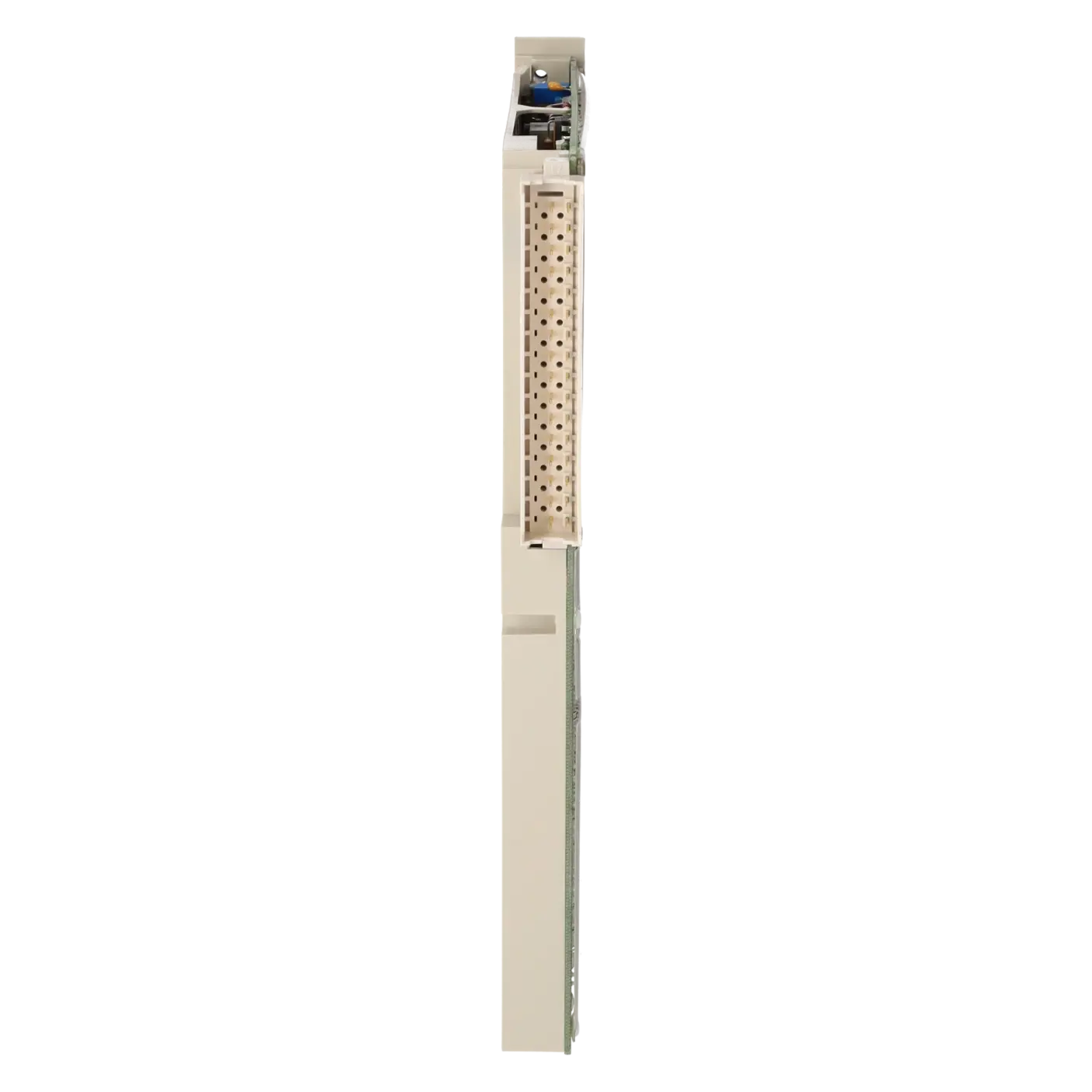

Was ist 6ES5470-4UC12 und wo wird es eingesetzt

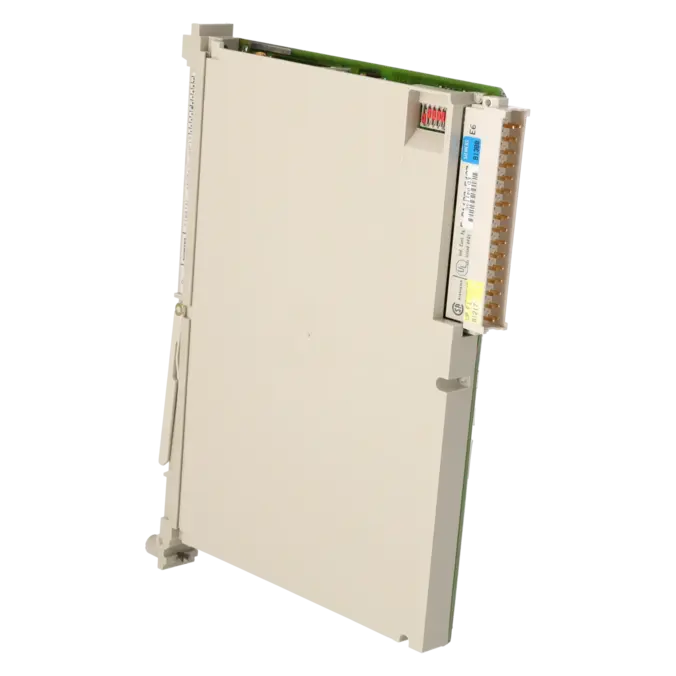

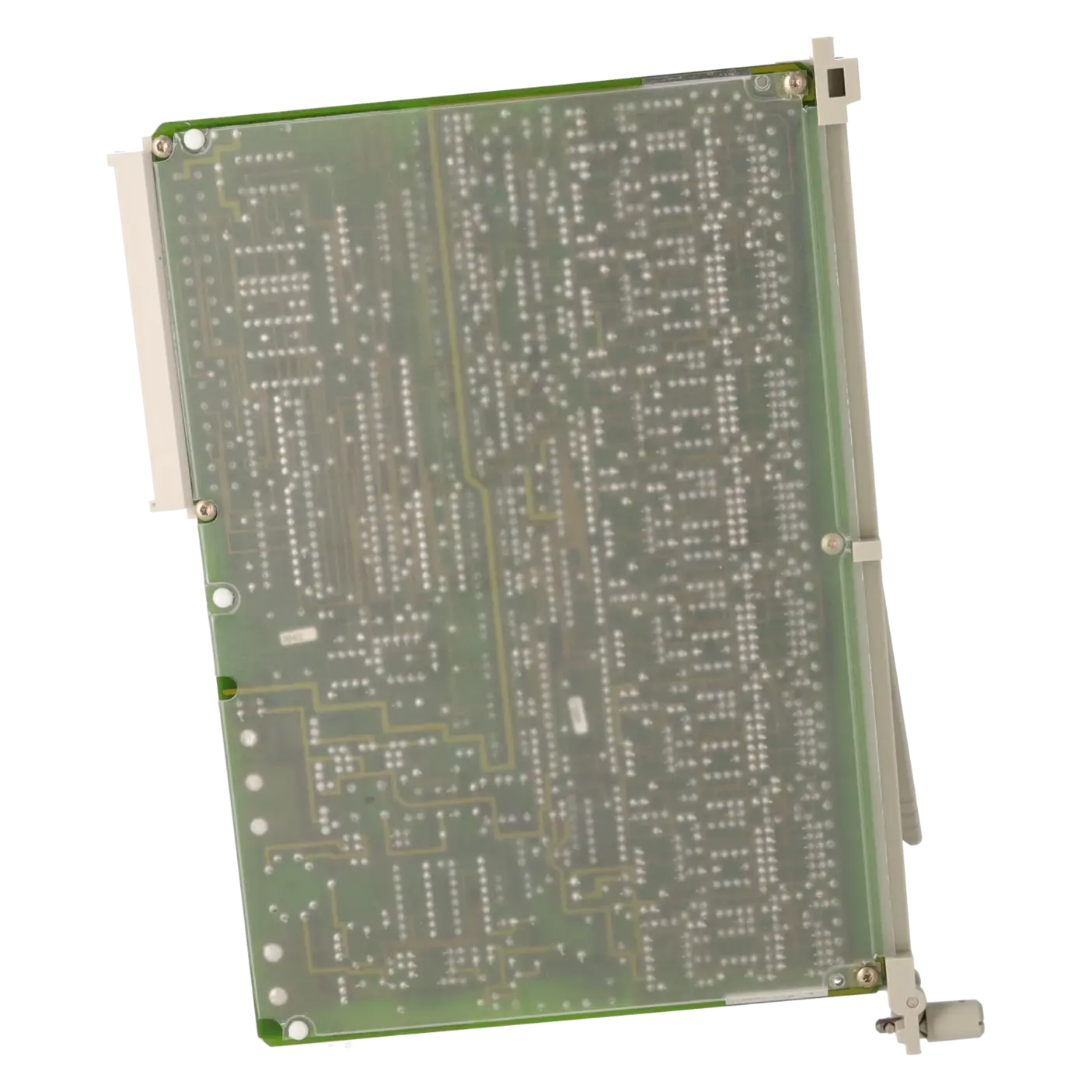

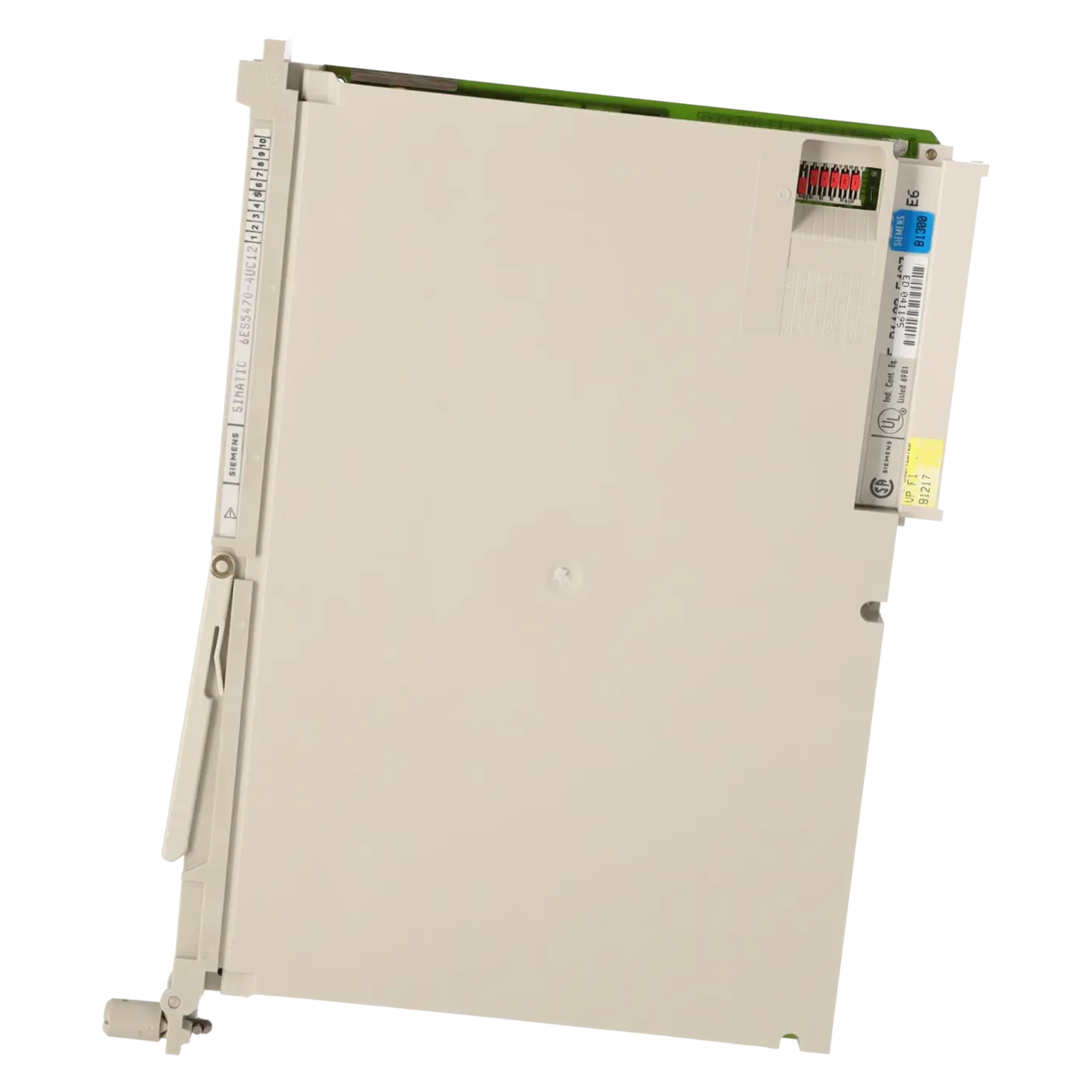

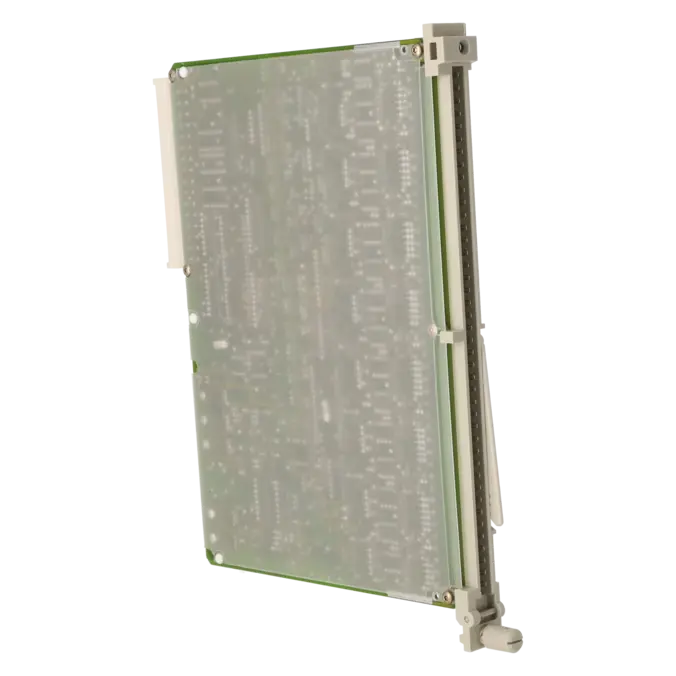

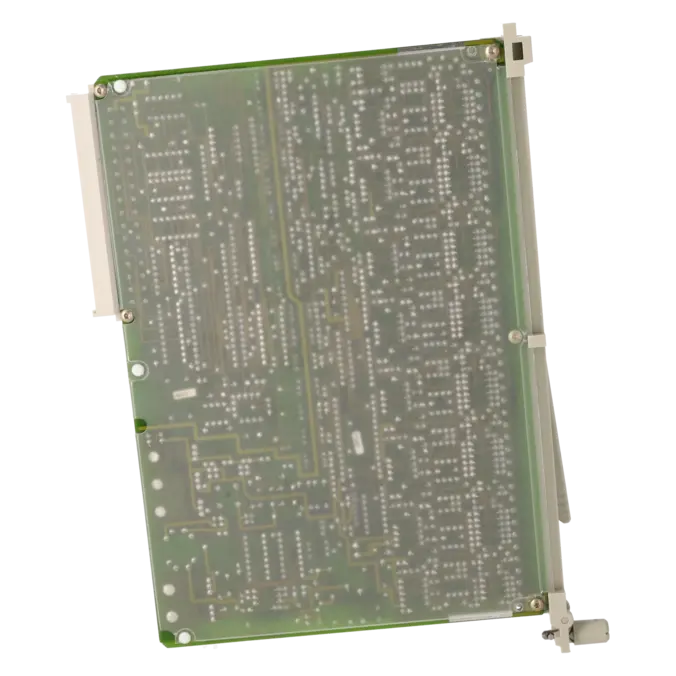

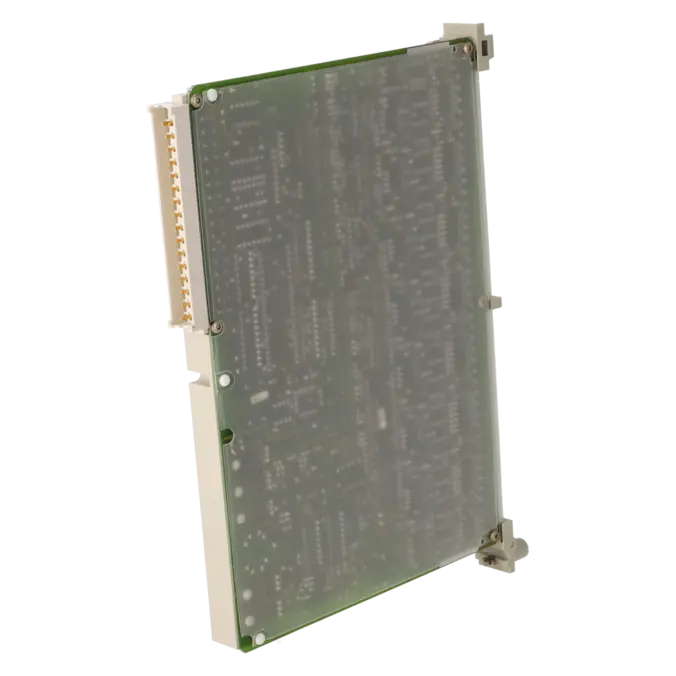

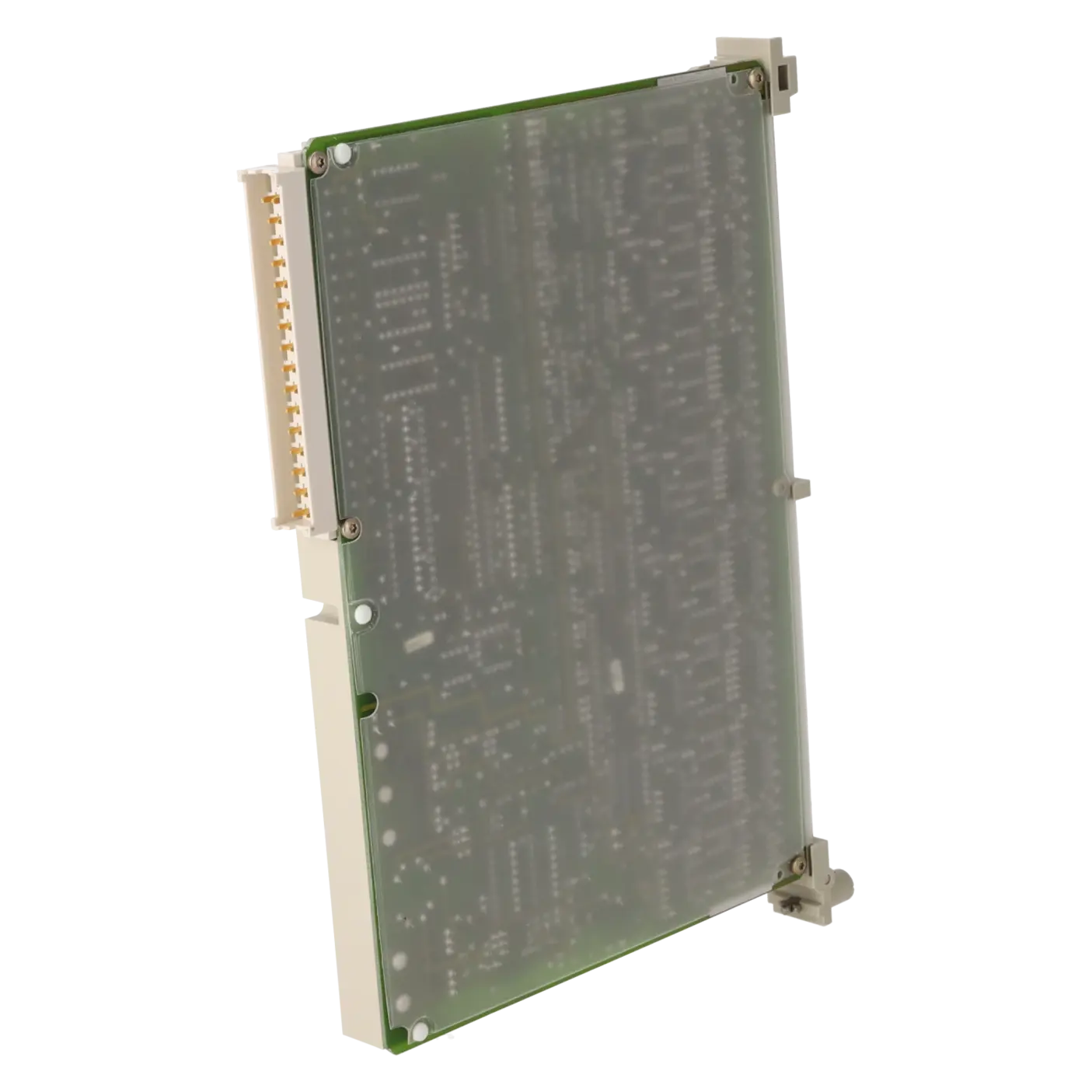

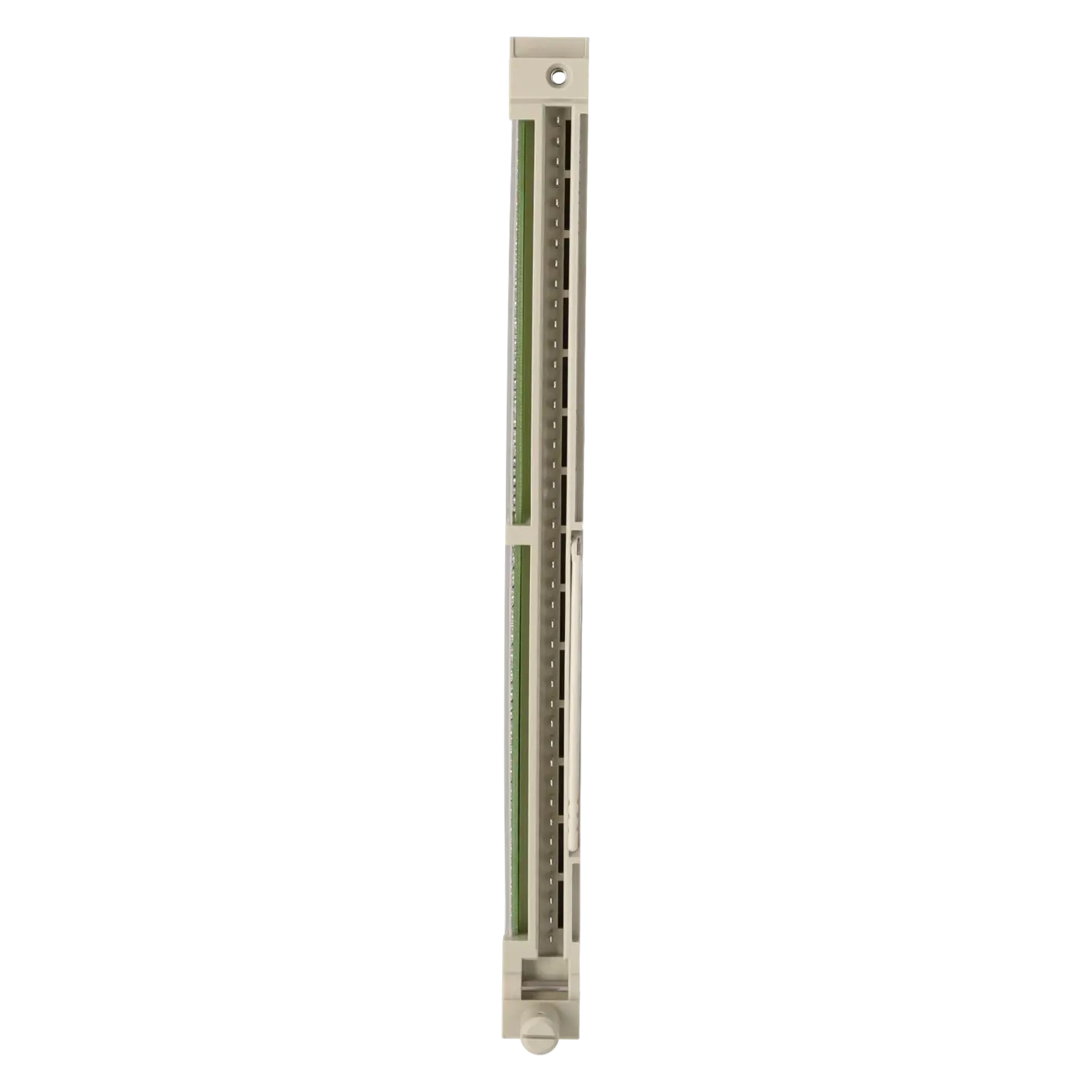

6ES5470-4UC12 ist eine SIMATIC S5 Analogausgabe 470 von Siemens in Kompaktbauform U. Die Baugruppe stellt 8 potentialgetrennte Analogausgänge bereit und wird in klassischen SIMATIC S5-135U- und S5-155U-Umgebungen eingesetzt, in denen digitale Sollwerte aus der SPS in analoge Prozesssignale umgesetzt werden müssen. Typische Anwendungen sind die Ansteuerung von Ventilen, Stellgliedern, Umrichtern, Dosiersystemen, Prozessreglern oder analogen Anzeigen. Für Instandhalter ist die Baugruppe vor allem dann relevant, wenn bestehende S5-Anlagen weiter betrieben werden sollen und ein Ausfall der Analogausgabe direkt zu Produktionsstörungen, fehlenden Sollwerten oder eingeschränkter Prozessführung führt. Durch die galvanische Trennung eignet sich das Modul besonders für Signalkreise, in denen eine saubere Entkopplung zwischen Steuerung und Feldseite wichtig ist.
Überblick über die wichtigsten technischen Daten und was diese bedeuten
Die 6ES5470-4UC12 ist für +1 bis +5 V sowie +4 bis +20 mA ausgelegt und damit speziell für viele klassische Prozesssignale in Bestandsanlagen geeignet. Siemens gibt 8 Spannungs- und Stromausgänge, 12-Bit-Messwertdarstellung, Linearität von ±0,2 %, eine Gebrauchsfehlergrenze von ±0,6 % im Bereich 0 bis 60 °C sowie eine Verzögerungszeit von maximal 5 ms bis >99 % des Ausgangswerts an. Für die Praxis bedeutet das: Die Baugruppe kann Sollwerte vergleichsweise präzise und schnell ausgeben. Wichtig für die Verdrahtung sind außerdem die zulässigen Lasten: am Spannungsausgang mindestens 3,3 kΩ, am Stromausgang maximal 300 Ω. Die Analogsektion wird über 24 V Lastspannung versorgt; zusätzlich benötigt die Freigabe F+/F−.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Für Betreiber von S5-Anlagen ist der Lebenszyklus dieser Baugruppe ein zentraler Punkt. Auf der EICHLER-Produktseite ist für 6ES5470-4UC12 der Produktstatus EOP mit Datum 01.10.1997 ausgewiesen. Siemens führt die Artikelnummer zudem als abgekündigt ohne Ersatzprodukt. Damit ist klar: Für diese Baugruppe gibt es keinen verifizierten, vom Hersteller benannten Nachfolger, auf den sich eine Umstellung ohne weitere Prüfung stützen ließe. Für Einkauf und Instandhaltung bedeutet das ein erhöhtes Obsoleszenzrisiko. Wer die Anlage langfristig betreiben muss, sollte Ausfallstrategien für Reparatur, Austausch und Ersatzteilbevorratung frühzeitig absichern, damit es bei einem Defekt nicht zu langen Stillständen oder aufwendigen Umbauten der Signalstrecken kommt.
Verfügbare EICHLER Leistungen und wann sie relevant sind
Für 6ES5470-4UC12 bietet EICHLER die Leistungen Reparatur, Austausch, Gebraucht und Neu an; zusätzlich ist ein Prüfprotokoll für Analogein-/Analogausgaben auswählbar. Gerade bei obsoleten S5-Baugruppen ist das praxisrelevant: Eine Reparatur ist sinnvoll, wenn die vorhandene Baugruppe in der Maschine verbleiben soll und Programmstand, Verdrahtung sowie Schnittstellen unverändert bleiben müssen. Ein Austausch hilft, wenn Stillstandszeiten besonders kritisch sind und schneller Ersatz benötigt wird. Gebrauchte oder neue Baugruppen sind für Einkauf und Instandhaltung interessant, wenn ein Sicherheitsbestand aufgebaut oder eine Anlage kurzfristig wieder angefahren werden muss. EICHLER beschreibt die Reparaturleistungen mit technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Das unterstützt die Funktionsfähigkeit von Bestandsanlagen auch dann, wenn der Hersteller den Artikel längst abgekündigt hat.
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| Warum meldet die S5 bei 6ES5470-4UC12 Quittungsverzug oder die Ausgänge reagieren nicht? | Prüfen Sie zuerst das Freigabesignal F+/F−, den korrekt sitzenden Frontstecker und ob die Baugruppe im Betrieb nur mit aktivem Enable-Kreis gesteckt oder gezogen wurde. Siemens weist darauf hin, dass bei fehlender Freigabe oder abgezogenem Frontstecker Quittungsverzug gemeldet wird. Danach sollten die 24-V-Lastspannung, die Freigabeleitung und die sichere Reaktion im QVZ-OB kontrolliert werden. |
| Warum kommt an der 6ES5470-4UC12 kein 4-20-mA-Signal an? | Kontrollieren Sie, ob wirklich die UC-Variante für 1–5 V / 4–20 mA eingesetzt ist, ob die 24-V-Lastspannung anliegt und ob die angeschlossene Bürde maximal 300 Ω beträgt. Bei offenem Stromkreis, falscher Verdrahtung oder zu hoher Last kann der Sollwert nicht korrekt am Verbraucher ankommen. Prüfen Sie zusätzlich, ob an den richtigen Klemmen gemessen wird und ob die Freigabe aktiv ist. |
| Warum liefert ein Kanal den falschen Wert oder der Sollwert erscheint auf dem falschen Ausgang? | Bei den S5-Analogmodulen belegt jeder Kanal ein Wort, und die Unteradresse ergibt sich aus Startadresse + 2 × Kanalnummer. Für 8-kanalige Module muss die Startadresse entsprechend gesetzt werden. Prüfen Sie daher Adressschalter, Beschriftung und STEP-5-Programm. Schon eine falsche Startadresse oder ein Schreibzugriff auf das falsche Wort führt dazu, dass der Sollwert auf dem falschen Kanal oder mit scheinbar unplausiblen Werten ausgegeben wird. |
| Warum schwankt der Analogwert sporadisch oder der Antrieb bekommt nachts falsche Sollwerte? | Trennen Sie die Fehlersuche in Baugruppe und nachgeschaltete Signalaufbereitung. Ein sinnvoller Weg ist, das 0/4–20-mA-Signal direkt im Ausgabekreis mitzuschreiben und parallel das Signal hinter Trennverstärker oder Umformer zu prüfen. So lässt sich erkennen, ob die Ursache in der Baugruppe selbst oder erst in der nachgelagerten Strecke liegt. Bei sporadischen Fehlern hilft außerdem ein Kanalvergleich oder ein Tausch gegen eine funktionsfähige Vergleichsbaugruppe. |
| Warum geht die CPU in STOP, sobald die Analogausgabebaugruppe gesteckt ist? | Lesen Sie zuerst die Diagnose beziehungsweise die Stopursache aus und prüfen Sie dann Verdrahtung, Adressierung und Lastseite. Im SPS-Forum wurde bei ähnlichem Verhalten empfohlen, die CPU ohne Analogkarte zu testen, die korrekten Messpunkte zu kontrollieren und die Verkabelung gegen das Handbuch abzugleichen. Häufig sind nicht die Sollwertdaten selbst das Problem, sondern Anschlussfehler, falsche Adressannahmen oder eine fehlerhafte Lastbeschaltung. |
Was ist 6ES5470-4UC12 genau?
Die 6ES5470-4UC12 ist eine 8-kanalige Analogausgabebaugruppe aus der SIMATIC-S5-Serie. Sie gehört zur 470er Analogausgabe in Kompaktbauform U und ist für die Ausgabe von +1 bis +5 V sowie +4 bis +20 mA ausgelegt. Die Baugruppe wird verwendet, um aus digitalen Sollwerten der SPS analoge Prozesssignale für Feldgeräte zu erzeugen. Sie ist damit ein typisches Modul für Bestandsanlagen, in denen kontinuierliche Stellgrößen an Ventile, Antriebe oder Regler übergeben werden.
Ist 6ES5470-4UC12 für 4-20-mA-Sollwerte geeignet?
Ja. Genau dafür ist die UC-Variante vorgesehen. Siemens nennt für 6ES5 470-4UC12 den Ausgangsbereich 1 bis 5 V und 4 bis 20 mA. Das macht die Baugruppe besonders passend für viele klassische Prozesssignale in der Verfahrenstechnik und im Maschinenbau. Wichtig ist, die Baugruppe nicht mit den Varianten 4UA12 oder 4UB12 zu verwechseln, weil diese andere Signalbereiche abdecken.
Gibt es für 6ES5470-4UC12 einen offiziellen Nachfolger von Siemens?
Nein. Siemens weist die Artikelnummer als abgekündigt ohne Ersatzprodukt aus. Zusätzlich ist auf der EICHLER-Seite ein EOP-Status vom 01.10.1997 hinterlegt. Für Betreiber bedeutet das: Eine direkte, vom Hersteller bestätigte Nachfolgeartikelnummer ist nicht verfügbar. Bei Ausfall stehen deshalb vor allem Reparatur, Austausch oder die gezielte Bevorratung kompatibler Bestandsware im Vordergrund.
Welche EICHLER Leistungen sind für 6ES5470-4UC12 sinnvoll?
Für diese Baugruppe sind bei EICHLER Reparatur, Austausch, Gebraucht und Neu vorgesehen. Besonders wertvoll ist die Reparatur, wenn eine bestehende Maschine ohne Anpassung von Programm, Verdrahtung oder Signalart weiterlaufen soll. Ergänzend ist ein Prüfprotokoll für Analogein-/Analogausgaben verfügbar. EICHLER beschreibt seine Reparaturen mit technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Das ist vor allem bei obsoleten S5-Baugruppen ein starkes Argument zur Absicherung der Anlagenverfügbarkeit.
Woran erkenne ich, ob 6ES5470-4UC12 die richtige 470er Variante ist?
Die sicherste Unterscheidung erfolgt über den Signalbereich. Siemens trennt die Varianten klar: 4UA12 für 0 bis ±10 V und 0 bis 20 mA, 4UB12 für ±10 V und 4UC12 für 1 bis 5 V sowie 4 bis 20 mA. Wer also eine bestehende 4–20-mA-Anwendung in einer S5-Anlage versorgen muss, sollte prüfen, ob genau die UC-Variante verbaut ist. Diese Prüfung verhindert Fehlbestellungen und reduziert das Risiko von Inkompatibilitäten beim Tausch.
Wann ist bei 6ES5470-4UC12 eine Reparatur sinnvoller als ein Umbau?
Eine Reparatur ist besonders dann sinnvoll, wenn die Anlage produktiv bleiben muss und ein Umbau auf andere Signalarten, neue Baugruppen oder geänderte SPS-Logik unverhältnismäßig wäre. Da Siemens keinen offiziellen Nachfolger nennt, ist die Instandsetzung oft der schnellste Weg, um Kompatibilität, Signalverhalten und Maschinenkonzept beizubehalten. In solchen Fällen ist eine reparierte oder ausgetauschte Bestandsbaugruppe häufig wirtschaftlicher als ein tiefer Eingriff in Steuerung, Verdrahtung und Dokumentation.
