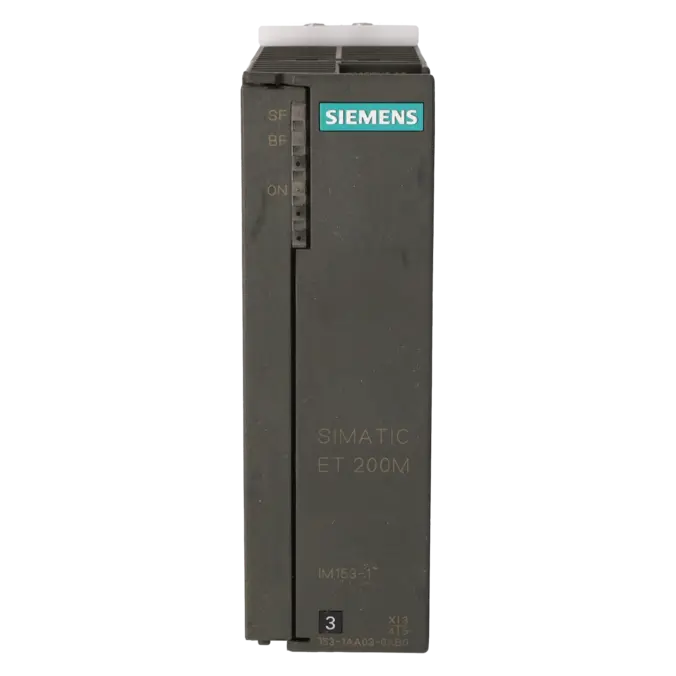

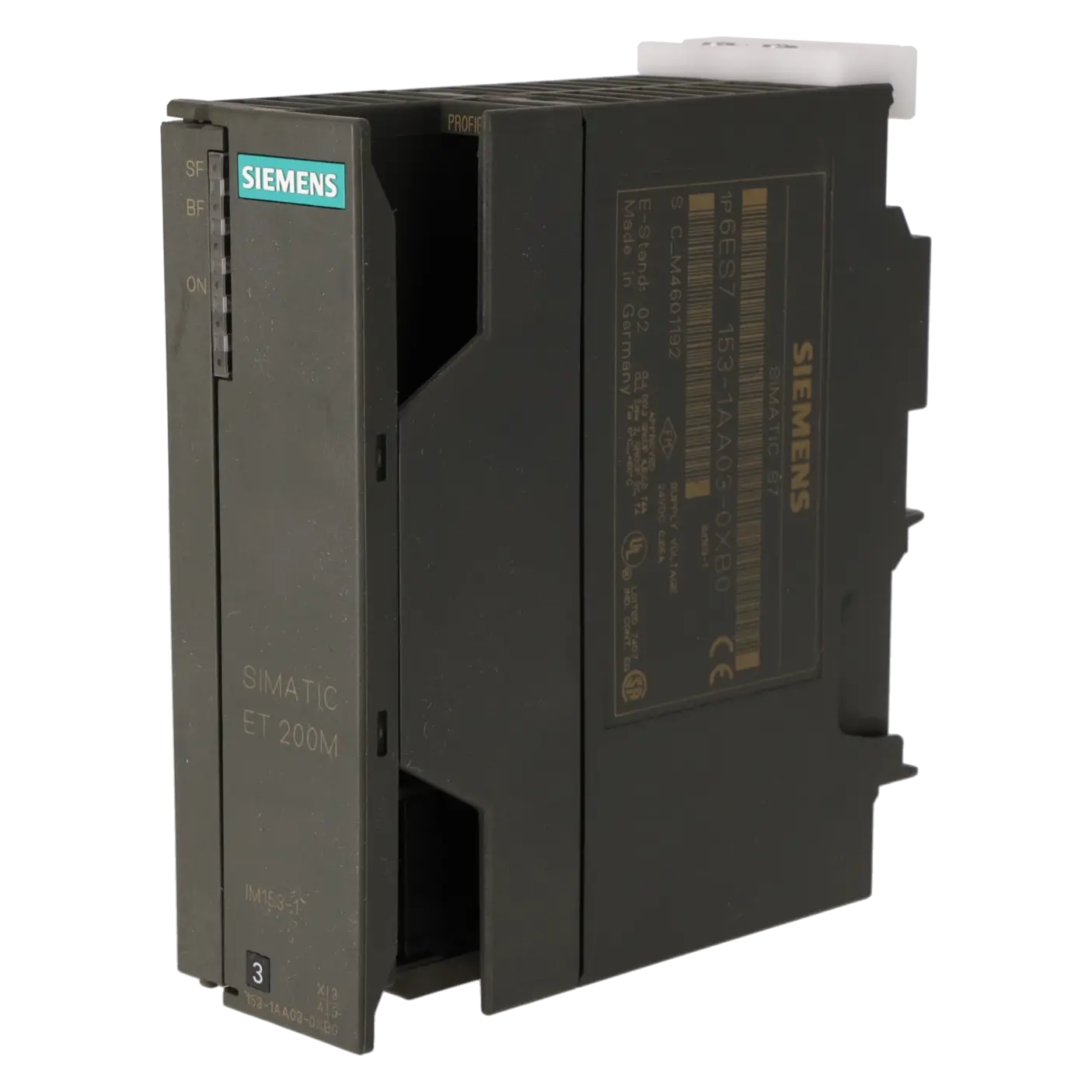

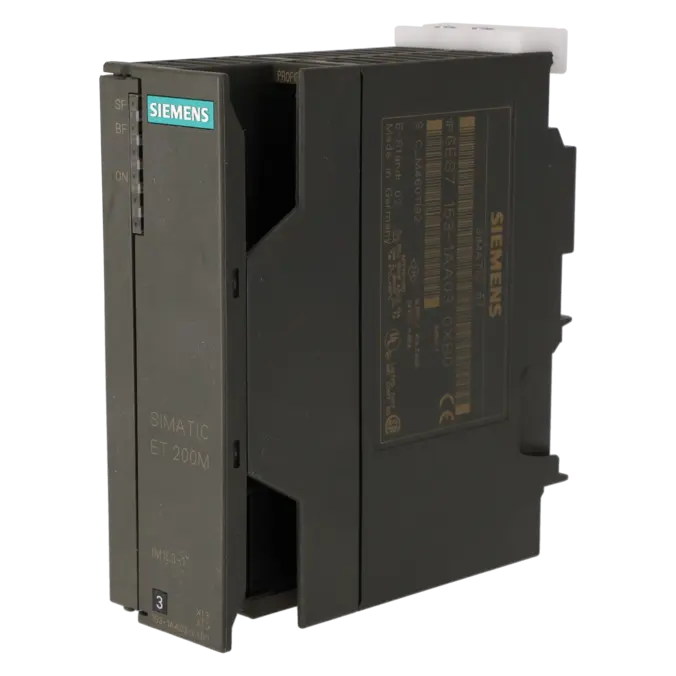

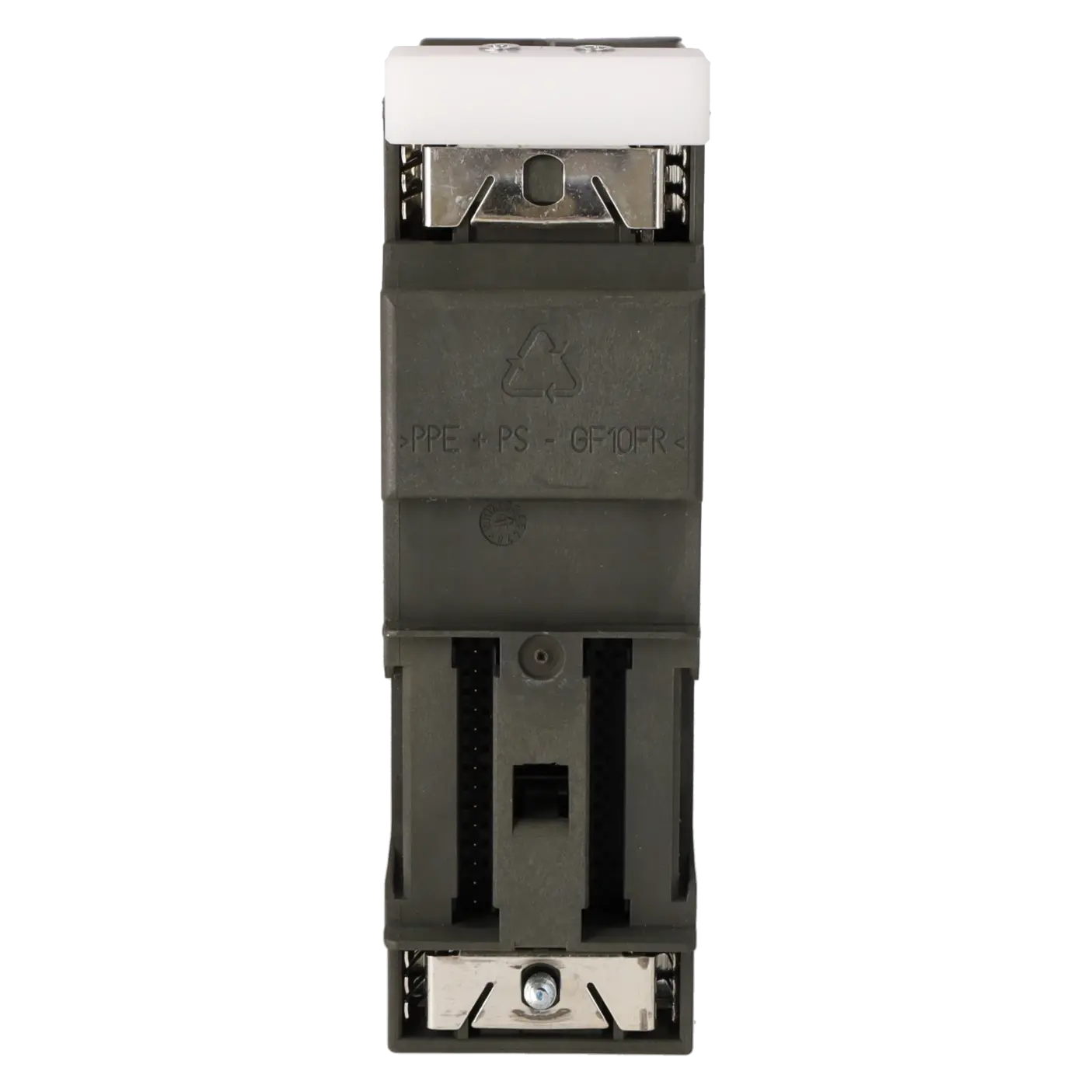

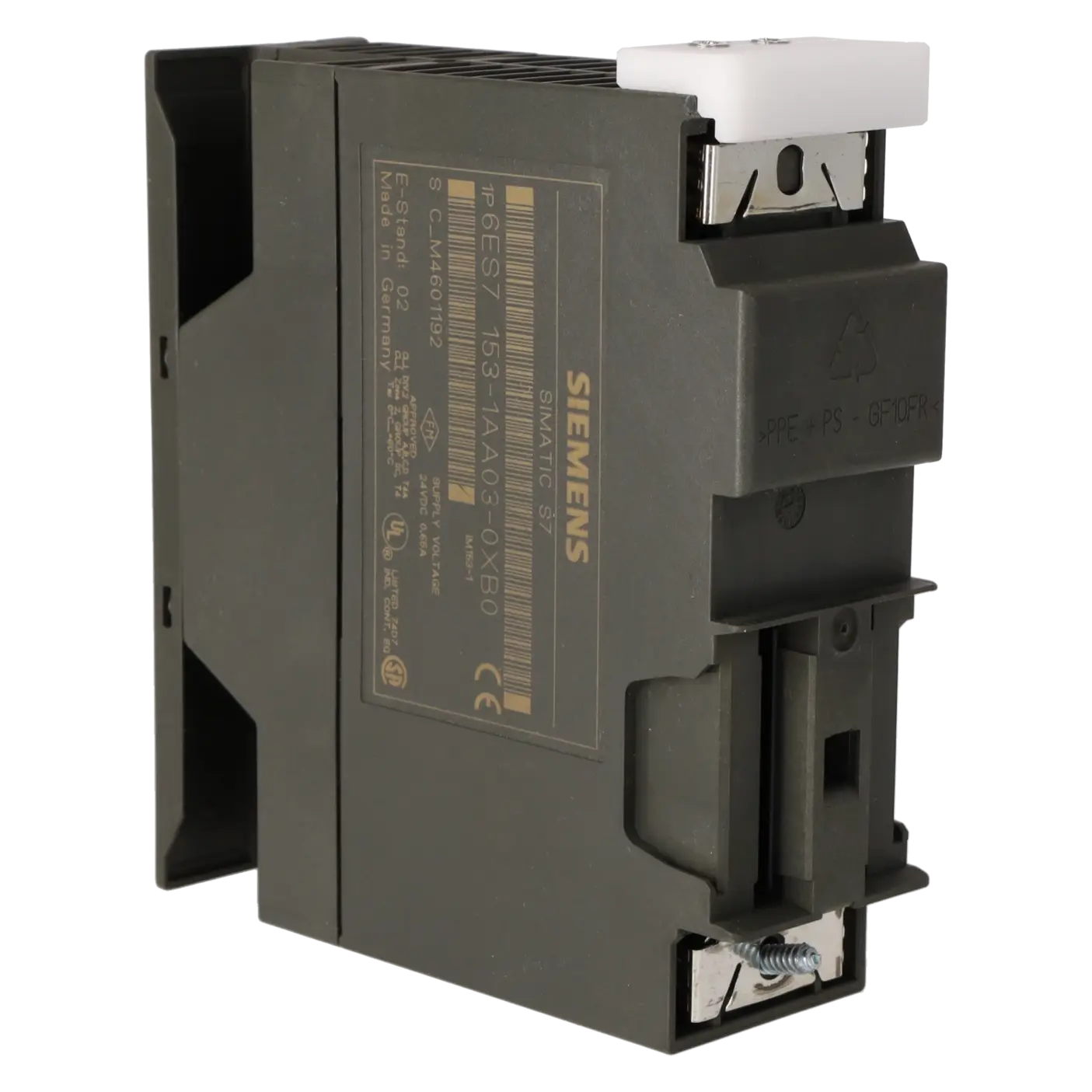

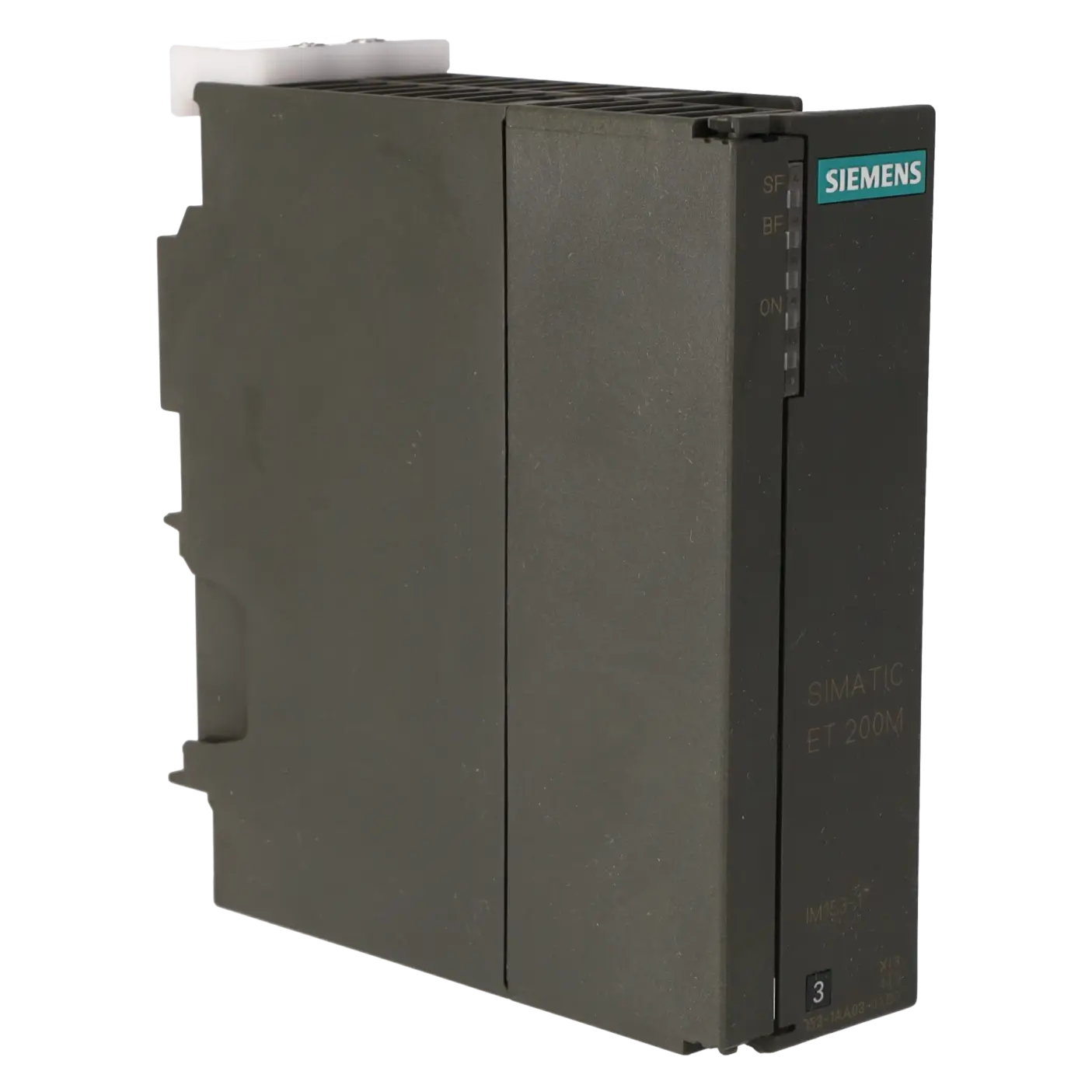

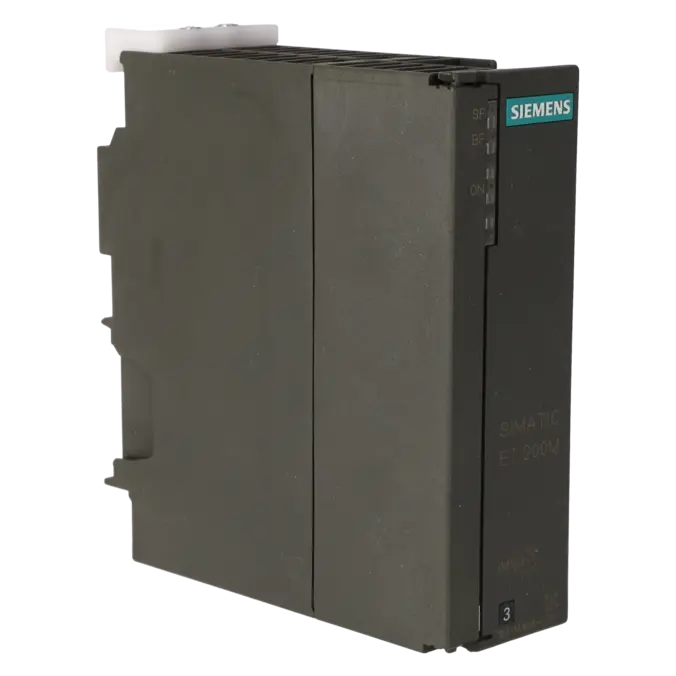

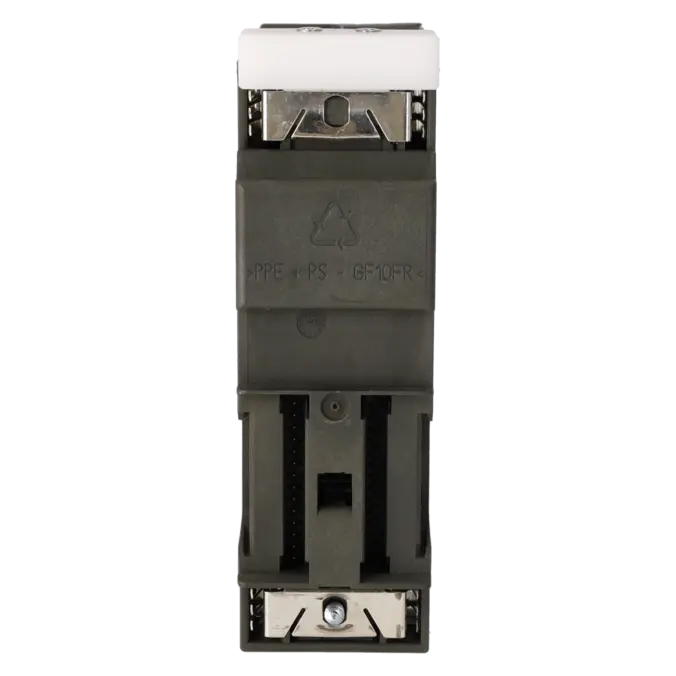

SIEMENS 6ES7153-1AA03-0XB0
- EICHLER-Art.Nr.: K0118224
- EAN: 4025515059134
- UPC: 662643223101
Produktbeschreibung

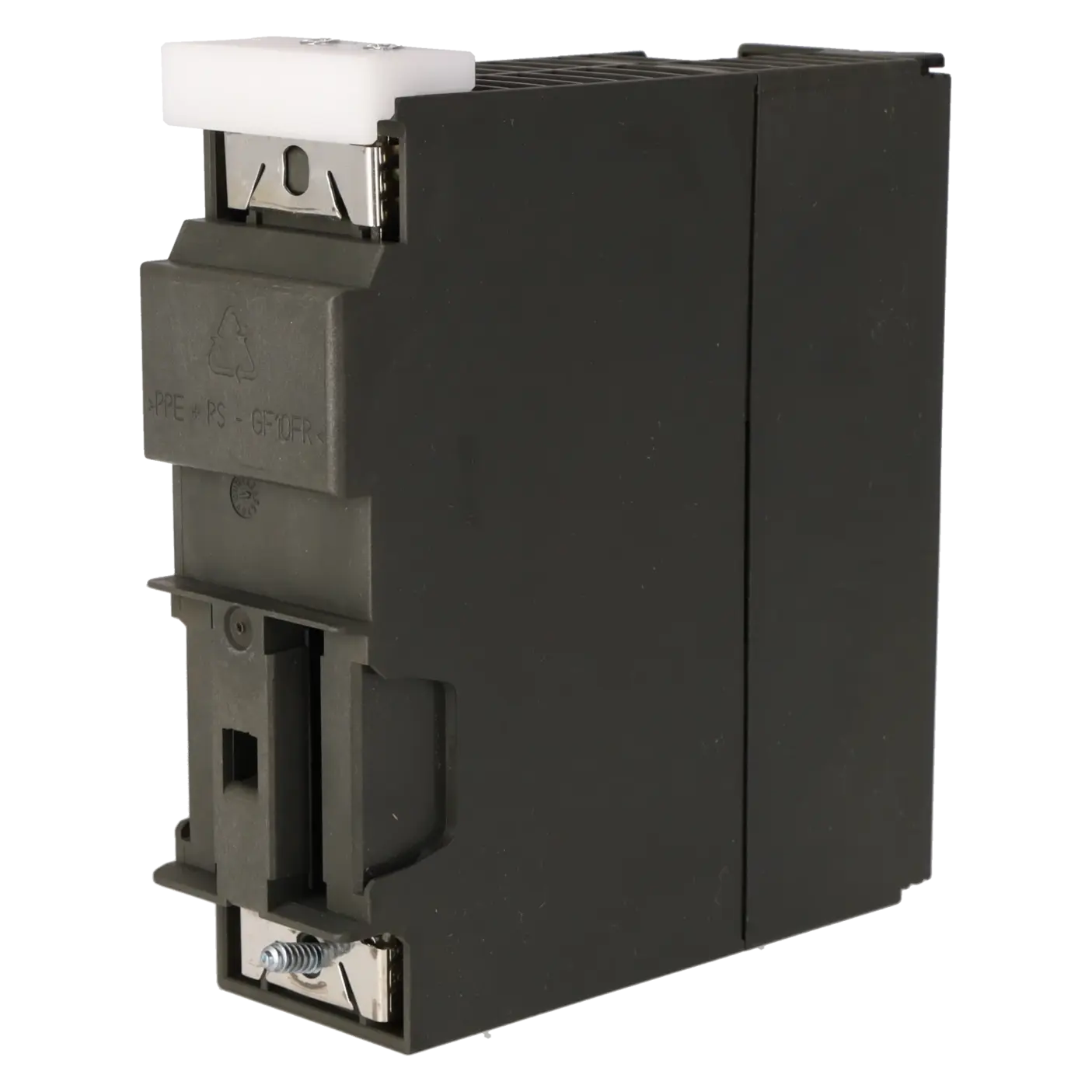

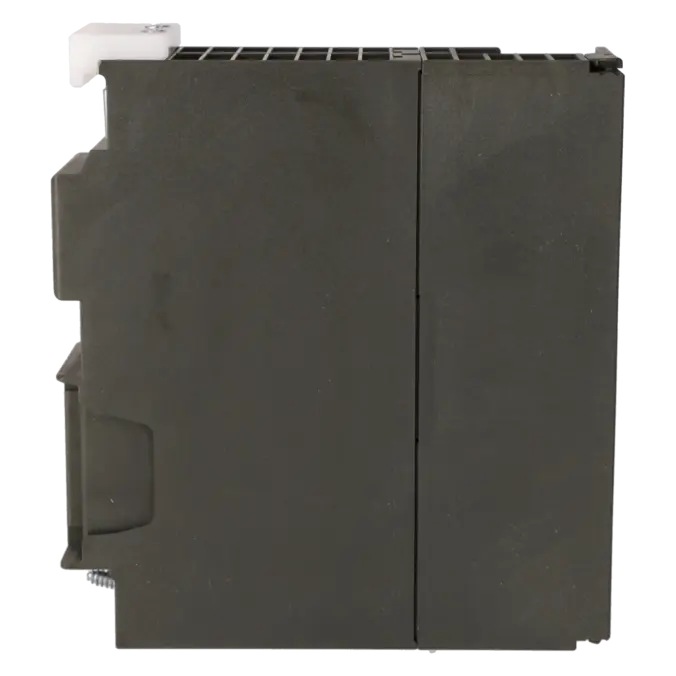

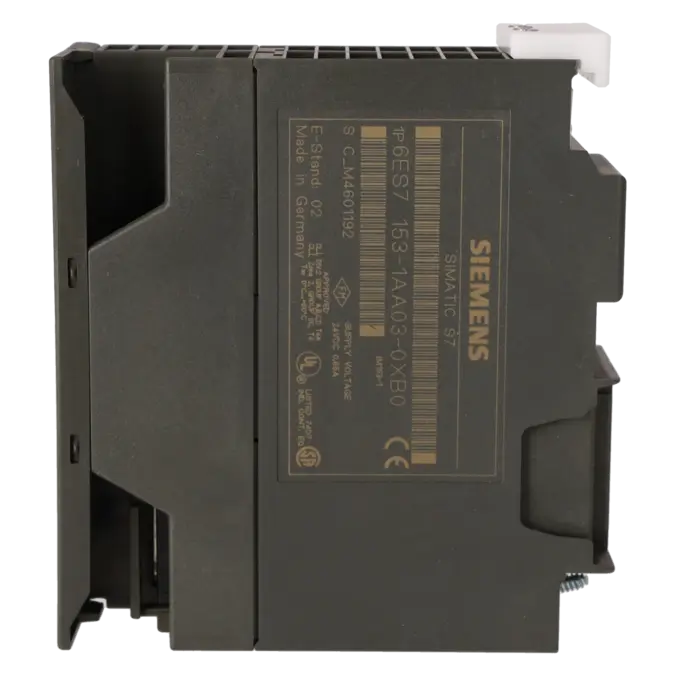

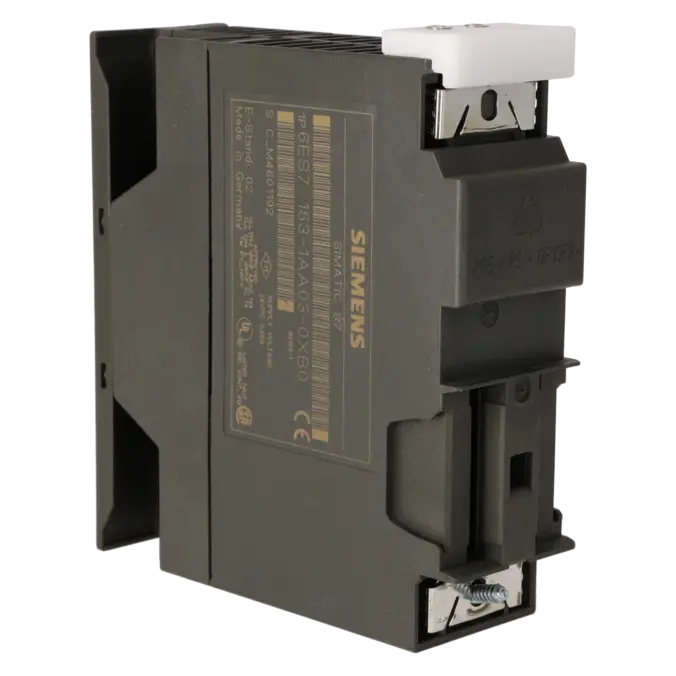

SIMATIC DP, ANSCHALTUNG IM 153-1, FUER ET 200M, FUER MAX. 8 S7-300 BAUGRUPPEN
Leistungen für SIEMENS 6ES7153-1AA03-0XB0
SIEMENS |
6ES7153-1AA03-0XB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.271 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2024-10-01 | ||
| EAN | 4025515059134 | ||
| UPC | 662643223101 | ||
| Statistische Warennummer | 85176200 | ||
| Listenkennzeichen (LKZ) | ST76 | ||
| Fabrikategruppe | X06T | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20091125 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-21-06 | |
| eClass | 5.1 | 27-24-26-08 | |
| eClass | 6.0 | 27-24-26-08 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC001604 | |
| ETIM | 5 | EC001604 | |
Was ist 6ES7153-1AA03-0XB0 und wo wird es eingesetzt
6ES7153-1AA03-0XB0 ist eine SIEMENS SIMATIC DP Anschaltung IM 153-1 für das dezentrale Peripheriesystem ET 200M. Die Baugruppe verbindet eine ET 200M Station über PROFIBUS DP mit dem DP-Master und wird eingesetzt, wenn S7-300-Baugruppen dezentral im Feld oder im Schaltschrank betrieben werden. Besonders relevant ist die Anschaltung in bestehenden SIMATIC-S7-Anlagen, in denen vorhandene Peripheriestationen weiter genutzt, instand gehalten oder nach einem Ausfall wieder betriebsbereit gemacht werden sollen. Die Baugruppe ist für ET 200M-Aufbauten mit maximal acht S7-300-Baugruppen vorgesehen und damit ein zentrales Verbindungselement zwischen Steuerung, Feldbus und Peripherie.
Wichtige technische Daten und was diese in der Praxis bedeuten
Für den Betrieb ist vor allem die Einbindung als PROFIBUS-DP-Slave entscheidend. Die Anschaltung unterstützt PROFIBUS-Adressen von 1 bis 125, eine automatische Baudratenerkennung und Übertragungsraten bis 12 MBaud. In der Projektierung sind die passende GSD-Datei, die eingestellte Busadresse, die tatsächliche Stationsstruktur und die Parametrierung der angeschlossenen S7-300-Module abzugleichen. In der Praxis bedeutet das: Ein Austausch ist nicht nur über die Artikelnummer zu bewerten, sondern auch über Projektstand, DP-Adresse, Abschlusswiderstände, Buslänge und die konfigurierte ET 200M-Bestückung. Die Diagnose der IM 153-1 kann Hinweise auf Busfehler, fehlende Module oder Abweichungen zwischen Soll- und Istaufbau liefern.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Der Life-Cycle-Status von 6ES7153-1AA03-0XB0 ist für Instandhaltung und Einkauf besonders wichtig, da die Baugruppe als Ersatzteil geführt wird und der Produktstatus PM410 Product cancellation mit Wirksamkeit zum 01.10.2024 ausgewiesen ist. Für Betreiber bestehender ET 200M-Anlagen steigt damit die Bedeutung einer belastbaren Ersatzteil-, Reparatur- und Bevorratungsstrategie. Ein verifizierter kompatibler Nachfolger wird hier nicht benannt, da Austausch und Ersatz bei abgekündigten SIMATIC-Baugruppen immer anhand der konkreten Anlage, der MLFB, des E-Standes und der Projektierung geprüft werden müssen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Bei 6ES7153-1AA03-0XB0 sind vor allem Reparatur, Austausch, geprüfter Ersatzteilverkauf und Life Cycle Management relevant. Eine Reparatur kann sinnvoll sein, wenn die vorhandene ET 200M-Station unverändert weiterbetrieben werden soll und eine Migration kurzfristig nicht geplant ist. Austausch- oder Gebrauchtgeräte können Stillstandszeiten reduzieren, wenn eine schnelle Wiederinbetriebnahme erforderlich ist. Für abgekündigte Baugruppen unterstützt Life Cycle Management dabei, Bestände, Beschaffungsrisiken, Reparaturfähigkeit und Bevorratung strukturiert zu bewerten. Bei unklaren Feldbus- oder Anlagenstörungen kann zusätzlich ein technischer Vor-Ort-Service helfen, PROFIBUS-Struktur, Projektstand und Fehlerumfeld direkt an der Anlage einzugrenzen. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur, Austausch und Ersatzteilbeschaffung.
| Attribut | Wert |
|---|---|
| Allgemeine Informationen | |
| Produkttyp-Bezeichnung | IM 153-1 DP ST |
| Herstellerkennung (VendorID) | 801Dh |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 20,4 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | nicht erforderlich |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| Eingangsstrom | |
| Stromaufnahme, max. | 350 mA; bei DC 24 V |
| Einschaltstrom, typ. | 2,5 A |
| I²t | 0,1 A²·s |
| Ausgangsspannung | |
| Nennwert (DC) | 5 V |
| Ausgangsstrom | |
| für Rückwandbus (DC 5 V), max. | 1 A |
| Verlustleistung | |
| Verlustleistung, typ. | 3 W |
| Adressbereich | |
| Adressiervolumen | |
| ● Eingänge | 128 byte |
| ● Ausgänge | 128 byte |
| Hardware-Ausbau | |
| Anzahl Baugruppen je DP-Device-Anschaltung, max. | 8 |
| Schnittstellen | |
| Übertragungsverfahren | RS 485 |
| Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| 1. Schnittstelle | |
| automatische Ermittlung der Übertragungsgeschwindigkeit | Ja |
| Schnittstellenphysik | |
| ● Ausgangsstrom der Schnittstelle, max. | 90 mA |
| ● Ausführung des Anschlusses | 9-polige Sub-D Buchse |
| PROFIBUS DP-Device | |
| ● GSD-Datei | (für DPV1) SIEM801D.GSD; SI01801D.GSG |
| ● automatische Baudratensuche | Ja |
| Protokolle | |
| Bus-Protokoll/Übertragungsprotokoll | PROFIBUS DP nach EN 50170 |
| Protokolle (Ethernet) | |
| ● TCP/IP | Nein |
| PROFIBUS DP | |
| ● Teilnehmeradressen max. | 1 bis 125 zulässig |
| Dienste | |
| — SYNC-Fähigkeit | Ja |
| — FREEZE-Fähigkeit | Ja |
| — Direkter Datenaustausch (Querverkehr) | Ja; Sender |
| Potenzialtrennung | |
| Potenzialtrennung vorhanden | Ja |
| Isolation | |
| Isolation geprüft mit | Isolationsspannung 500 V |
| Schutzart und Schutzklasse | |
| Schutzart IP | IP20 |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| ● waagerechte Einbaulage, min. | 0 °C |
| ● waagerechte Einbaulage, max. | 60 °C |
| ● senkrechte Einbaulage, min. | 0 °C |
| ● senkrechte Einbaulage, max. | 40 °C |
| Höhe im Betrieb bezogen auf Meeresspiegel | |
| ● Aufstellungshöhe über NN, max. | 3 000 m |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | STEP 7 / COM PROFIBUS / Fremdtools über GSD-Datei |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 117 mm |
| Gewichte | |
| Gewicht, ca. | 360 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| BF blinkt bei 6ES7153-1AA03-0XB0 und es findet kein Datenaustausch statt | Zuerst sollte die eingestellte PROFIBUS-Adresse mit der Projektierung abgeglichen werden. Anschließend sind Parametrierung, Buskabel, Steckverbinder und Abschlusswiderstände zu kontrollieren. Danach sollte geprüft werden, ob die Buslänge zur eingestellten Baudrate passt und ob die konfigurierte ET 200M-Station der realen Bestückung entspricht. |
| BF leuchtet dauerhaft bei 6ES7153-1AA03-0XB0 und der DP-Master wird nicht erreicht | Zuerst sollte die PROFIBUS-Verbindung zwischen DP-Master und IM 153-1 geprüft werden. Anschließend ist zu kontrollieren, ob der Busstecker korrekt sitzt und ob das Buskabel beschädigt oder unterbrochen ist. Danach kann ein kontrolliertes Aus- und Einschalten der 24-V-DC-Versorgung helfen, um die Baugruppe und die Feldbuskommunikation neu zu initialisieren. |
| SF leuchtet bei 6ES7153-1AA03-0XB0 und die ET 200M-Station meldet einen Sammelfehler | Zuerst sollte geprüft werden, ob zusätzlich eine SM- oder FM-Baugruppe in der Station eine Diagnose ausgibt. Anschließend ist der Diagnosepuffer der Steuerung auszuwerten, um zwischen Fehlern der Anschaltung, Fehlern einzelner S7-300-Module und Parametrierungsfehlern zu unterscheiden. Danach sollte die betroffene Baugruppe elektrisch und projektierungsseitig eingegrenzt werden. |
| Die ON-LED bleibt bei 6ES7153-1AA03-0XB0 aus | Zuerst sollte geprüft werden, ob die Versorgungsspannung an der ET 200M-Station anliegt. Anschließend sind Netzteil, Verdrahtung, Sicherungen und Klemmenverbindungen zu kontrollieren. Falls die Spannungsversorgung korrekt ist und die ON-LED weiterhin dunkel bleibt, ist ein Hardwarefehler der Anschaltung oder der Versorgungseinheit einzugrenzen. |
| Soll- und Istaufbau der ET 200M stimmen nach dem Austausch nicht überein | Zuerst sollte die tatsächlich gesteckte Modulreihenfolge mit der STEP-7- oder COM-PROFIBUS-Projektierung verglichen werden. Anschließend ist zu kontrollieren, ob ein Modul fehlt, defekt ist oder nicht zur Konfiguration passt. Danach sollte die Stationsadresse erneut geprüft und die Diagnose der ET 200M ausgewertet werden. |
| PROFIBUS-Adresse von 6ES7153-1AA03-0XB0 wird als unzulässig erkannt | Zuerst sollte die am Adressschalter eingestellte Adresse kontrolliert werden. Anschließend ist sicherzustellen, dass die Adresse im zulässigen Bereich von 1 bis 125 liegt und mit der projektierten DP-Adresse übereinstimmt. Danach sollte geprüft werden, ob die Adresse bereits von einem anderen PROFIBUS-Teilnehmer verwendet wird. |
Kann 6ES7153-1AA03-0XB0 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn die Anschaltung elektrisch instandsetzbar ist und die bestehende ET 200M-Station weiter genutzt werden soll. Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, bei Bedarf bis auf Bauteilebene instand gesetzt und anschließend funktionsgeprüft. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur und Ersatzteilbeschaffung.
Gibt es einen Nachfolger für 6ES7153-1AA03-0XB0?
Ein verifizierter kompatibler Nachfolger für 6ES7153-1AA03-0XB0 wird hier nicht benannt. Bei abgekündigten SIMATIC-DP-Anschaltungen sollte ein Ersatz immer über Artikelnummer, E-Stand, vorhandene Projektierung, GSD-Datei, PROFIBUS-Adresse und ET 200M-Aufbau geprüft werden. Eine vorschnelle Substitution kann zu Busfehlern, Diagnosemeldungen oder Abweichungen zwischen Soll- und Istkonfiguration führen.
Ist 6ES7153-1AA03-0XB0 mit bestehenden ET 200M Stationen kompatibel?
Die Baugruppe ist für ET 200M vorgesehen und wird als IM 153-1 Anschaltung für maximal acht S7-300-Baugruppen eingesetzt. Die tatsächliche Passfähigkeit hängt jedoch von der vorhandenen Station, der Projektierung, der DP-Adresse, den verwendeten S7-300-Modulen und dem Softwarestand ab. Vor einem Austausch sollte deshalb nicht nur die MLFB, sondern auch die konfigurierte Stationsstruktur mit dem realen Aufbau verglichen werden.
Was tun, wenn 6ES7153-1AA03-0XB0 kurzfristig benötigt wird?
Bei kurzfristigem Bedarf kommen je nach Situation Austausch, geprüfter Ersatzteilkauf oder Reparatur der vorhandenen Baugruppe infrage. Für den Einkauf sind dabei nicht nur Preis und Lieferzeit relevant, sondern auch Prüfstatus, Gewährleistung, technische Passfähigkeit und das Risiko einer ungeplanten Anlagenänderung. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Wann lohnt sich Reparatur statt Austausch bei 6ES7153-1AA03-0XB0?
Eine Reparatur lohnt sich besonders, wenn die vorhandene Baugruppe zur Projektierung passt, die Anlage unverändert weiterlaufen soll und ein Austausch mit zusätzlichem Prüf- oder Inbetriebnahmeaufwand verbunden wäre. Ein Austauschgerät ist eher relevant, wenn die Wiederinbetriebnahme zeitkritisch ist. Die wirtschaftliche Entscheidung hängt vom Fehlerbild, der Anlagenkritikalität, dem Migrationsplan und der gewünschten Versorgungssicherheit ab.
Worauf muss beim Tausch von 6ES7153-1AA03-0XB0 geachtet werden?
Beim Tausch ist entscheidend, dass die neue IM 153-1 mit derselben DP-Adresse wie die ersetzte Baugruppe eingestellt wird. Zusätzlich sollten Busstecker, Verdrahtung, Abschlusswiderstände und die ET 200M-Bestückung geprüft werden. Wenn nach dem Austausch ein Fehler bleibt, sollte der Diagnosepuffer ausgewertet werden, um Busfehler, Adressfehler oder Abweichungen im Stationsaufbau gezielt einzugrenzen.
Welche Rolle spielt Life Cycle Management bei 6ES7153-1AA03-0XB0?
Life Cycle Management ist relevant, weil 6ES7153-1AA03-0XB0 in einer späten Life-Cycle-Phase geführt wird. Für Betreiber bedeutet das, Ersatzteilbedarf, Reparaturfähigkeit, Lagerbestand und Migrationszeitpunkt strukturiert zu bewerten. Eine geplante Bevorratung kann helfen, ungeplante Stillstände zu vermeiden und bestehende ET 200M-Anlagen bis zur geplanten Modernisierung wirtschaftlich weiterzubetreiben.
