6ES7315-2AH14-0AB0
-
SIEMENS | Baugruppen | Sonderaktion
- EICHLER-Art.Nr.: K0227990
- EAN: 4025515077763
- UPC: 040892550306

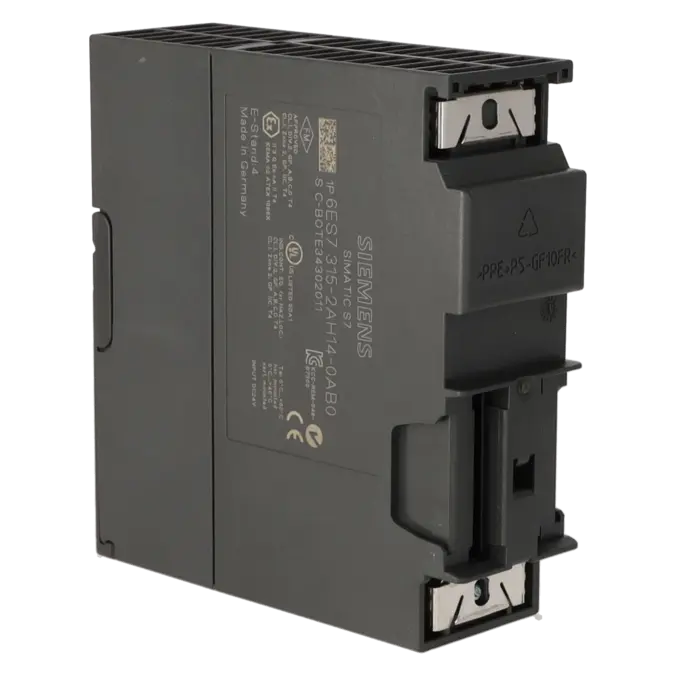

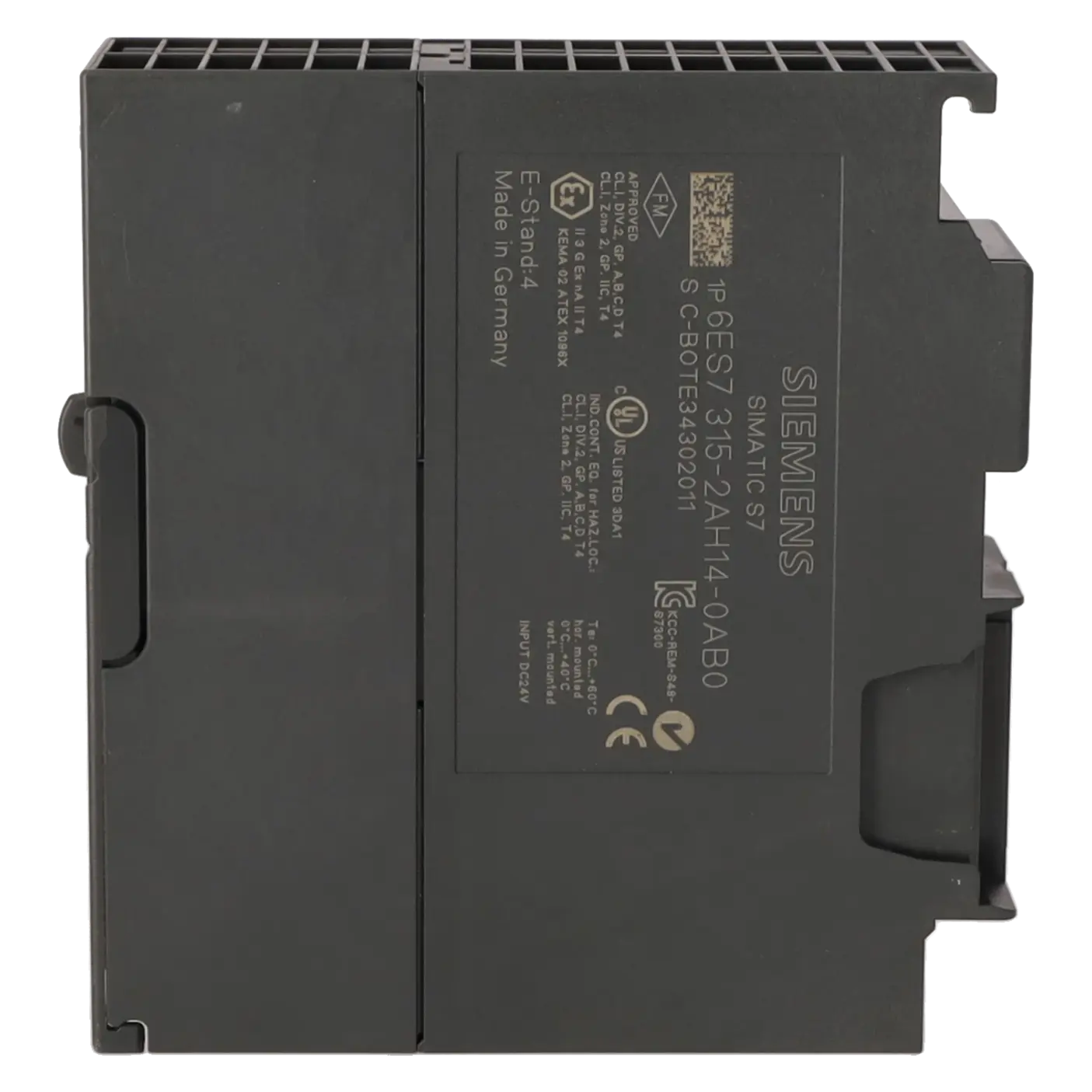

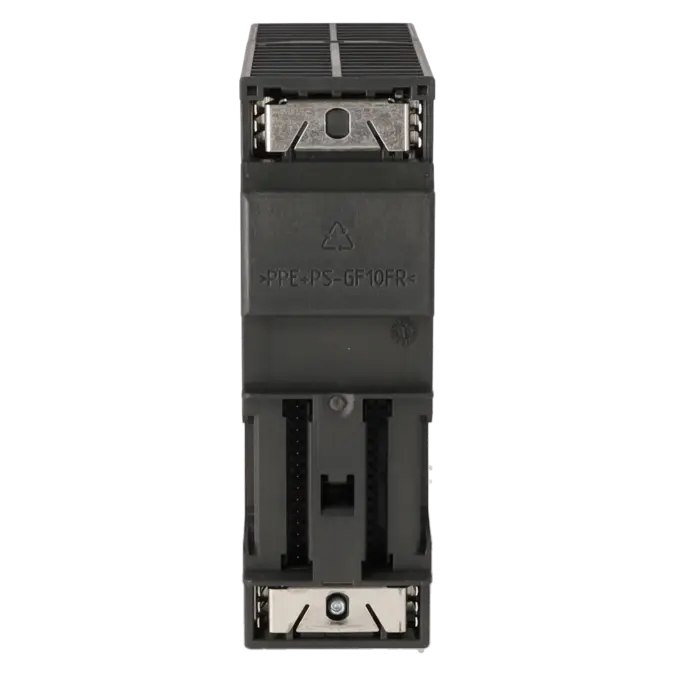

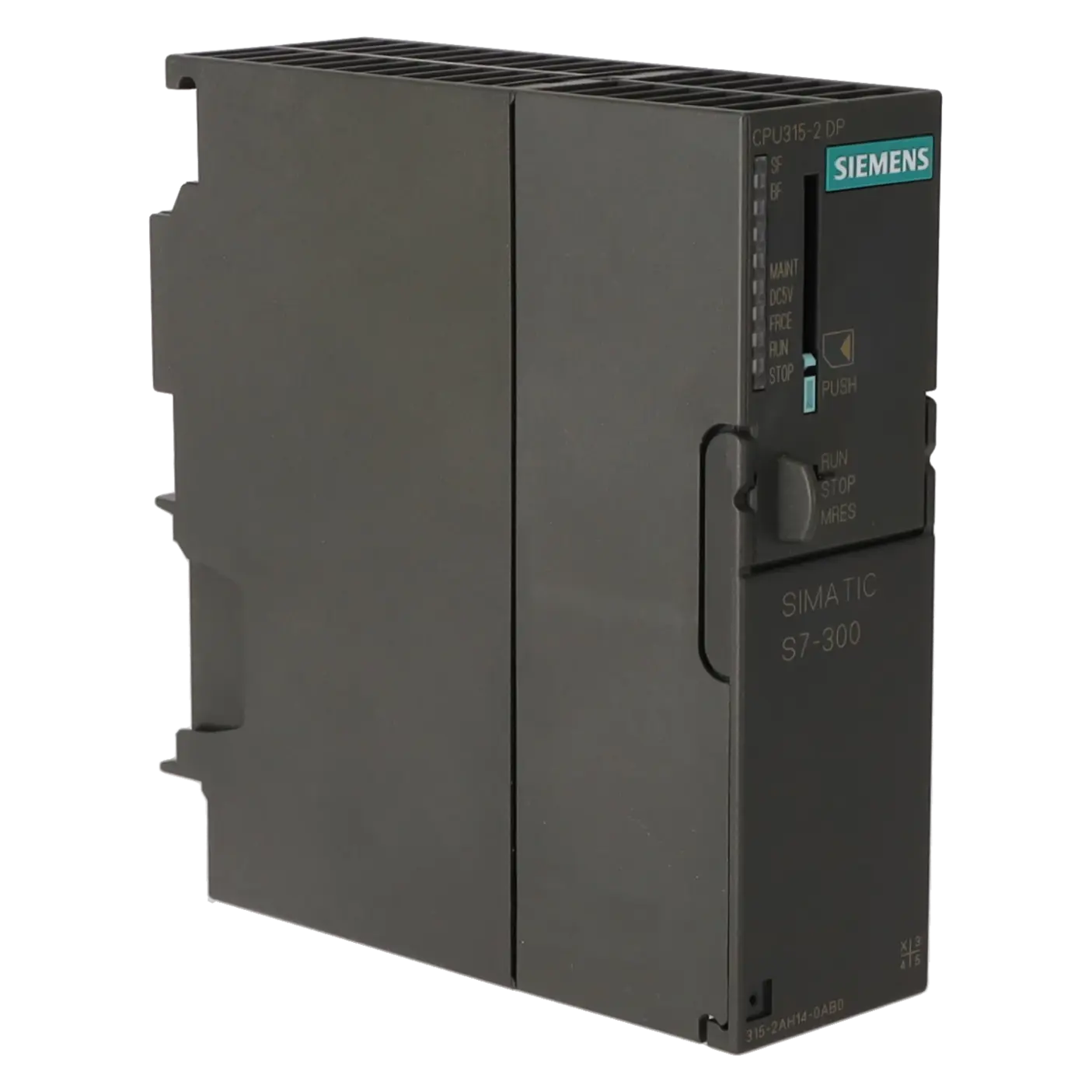

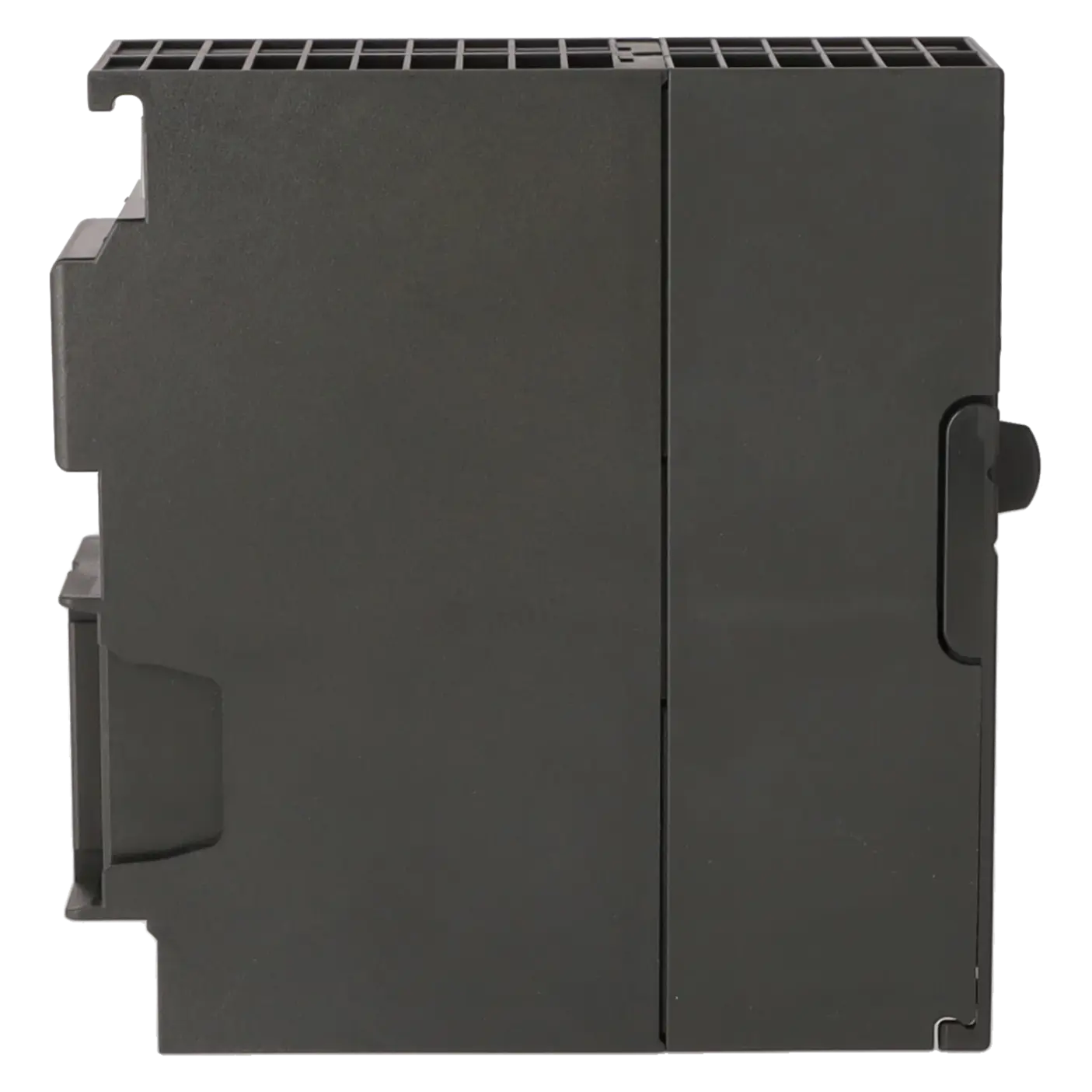

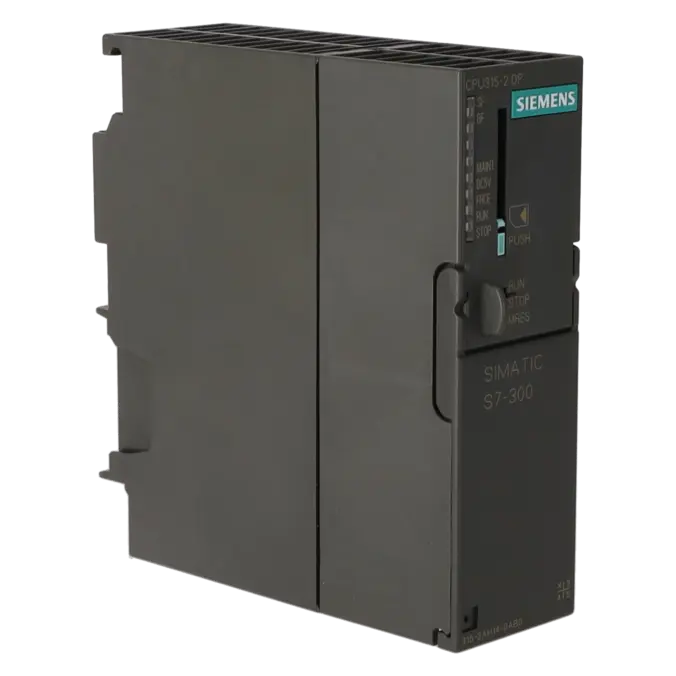

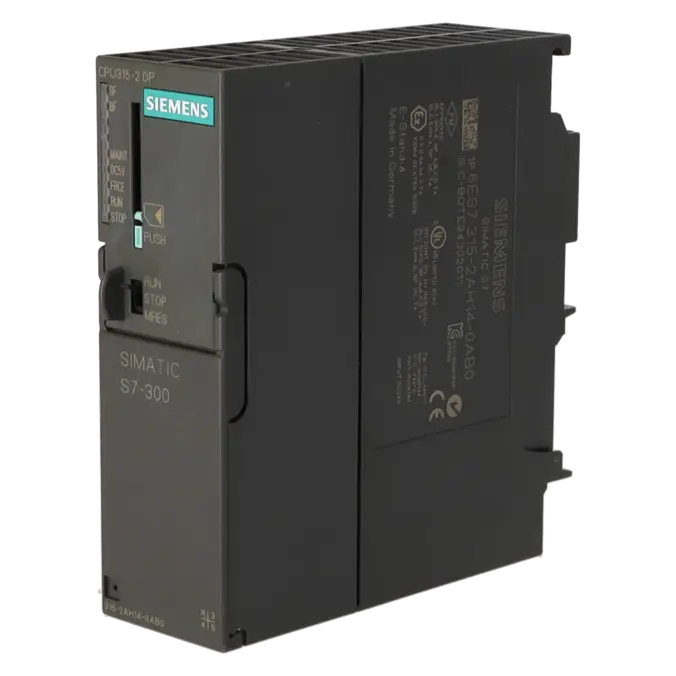

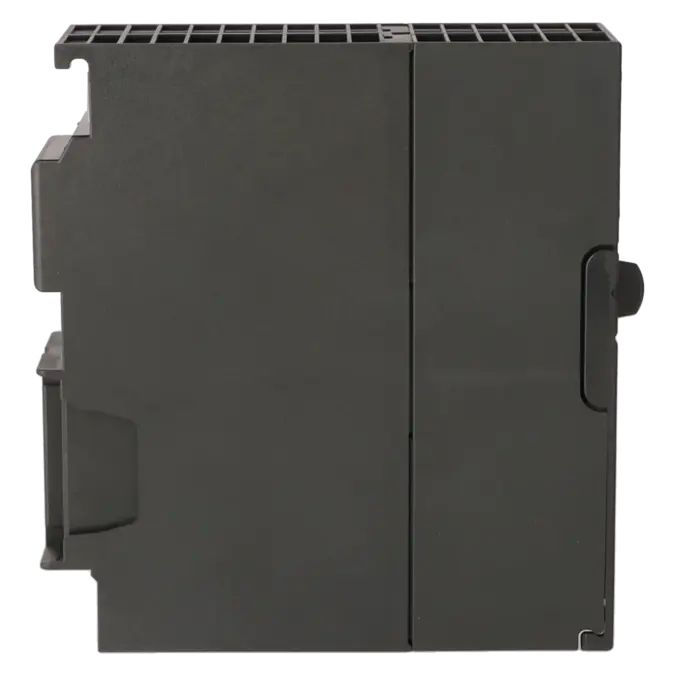

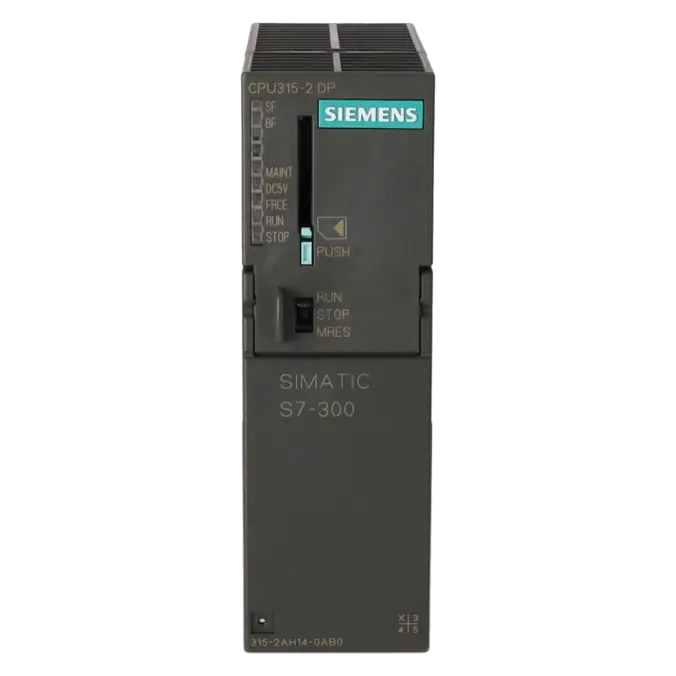

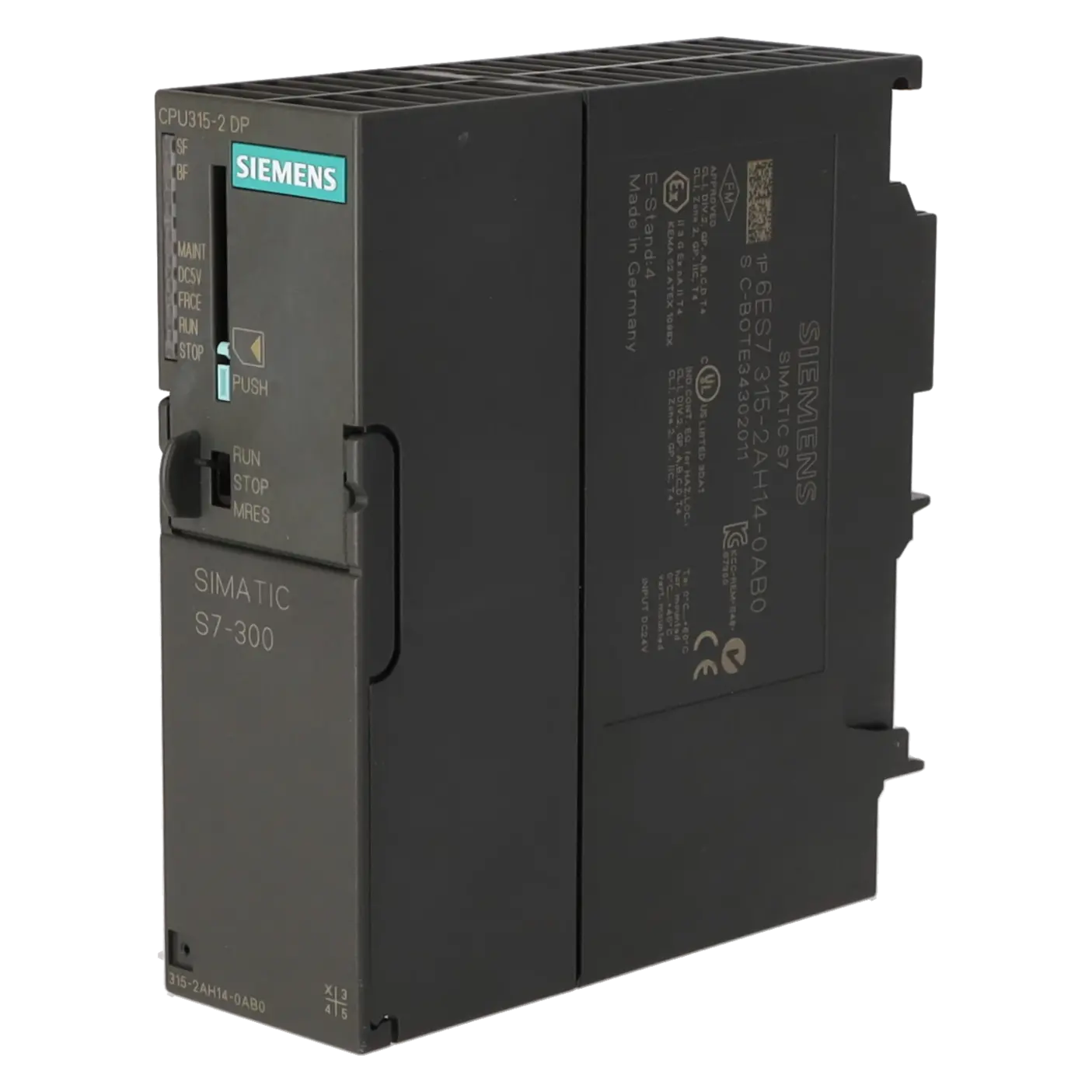

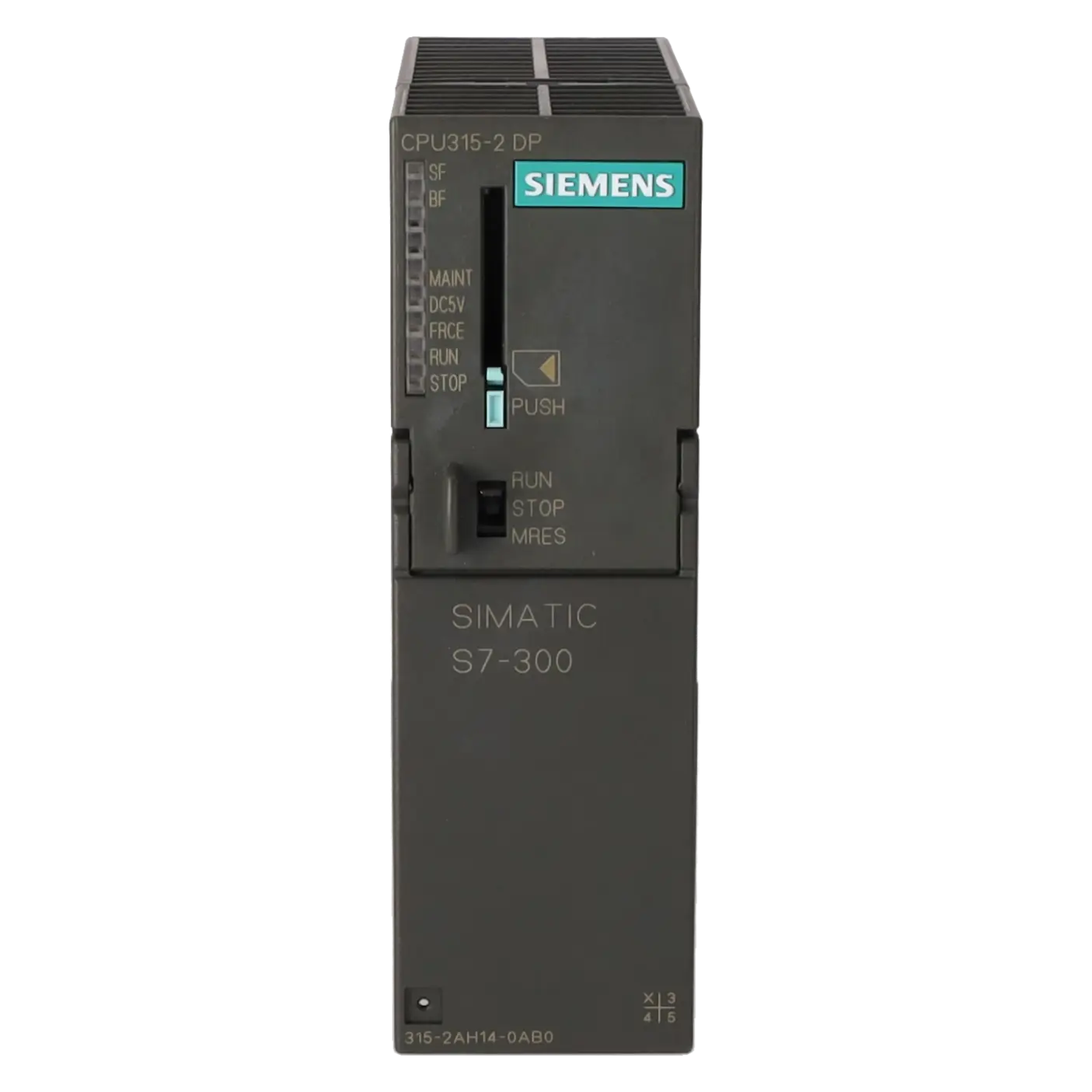

SIMATIC S7-300, CPU 315-2DP, ZENTRALBAUGRUPPE MIT MPI, INTEGR. STROMVERSORGUNG DC 24V, ARBEITSSPEICHER 256 KBYTE, 2. SS DP-MASTER/SLAVE, MICRO MEMORY CARD ERFORDERLICH
- EICHLER-Art.Nr.: K0227990
- EAN: 4025515077763
- UPC: 040892550306
SIMATIC S7-300, CPU 315-2DP, ZENTRALBAUGRUPPE MIT MPI, INTEGR. STROMVERSORGUNG DC 24V, ARBEITSSPEICHER 256 KBYTE, 2. SS DP-MASTER/SLAVE, MICRO MEMORY CARD ERFORDERLICH
von 464,88 €
bis 1.590,45 €
2.280,96 €
1.710,72 €
2.534,40 €
1.900,80 €
2.816,00 €
2.112,00 €
SIEMENS |
6ES7315-2AH14-0AB0 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: N ECCN: EAR99H | ||
| Nettogewicht pro ME | 0.331 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP: 2025-10-01 | ||
| EAN | 4025515077763 | ||
| UPC | 040892550306 | ||
| Statistische Warennummer | 85371091 | ||
| Listenkennzeichen (LKZ) | ST73 | ||
| Fabrikategruppe | 4256 | ||
| Ursprungsland | DE | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: 20091125 | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | 27-24-03-02 | |
| eClass | 5.1 | 27-24-22-07 | |
| eClass | 6.0 | 27-24-22-07 | |
| ETIM | 3 | / | |
| ETIM | 4 | EC000236 | |
| ETIM | 5 | EC000236 | |
Was ist die 6ES7315-2AH14-0AB0 (CPU 315-2DP)?
Die 6ES7315-2AH14-0AB0 ist eine SIEMENS SIMATIC S7-300 CPU 315-2DP für bewährte Automatisierungsanlagen, in denen ein schneller 1:1-Ersatz wichtiger ist als ein Retrofit. Gerade bei Bestandsanlagen sorgt eine passende Ersatz-CPU dafür, dass Stillstandszeiten kurz bleiben und bestehende STEP-7-Projekte ohne Umwege weiterlaufen.
Technische Kerndaten auf einen Blick
Die CPU kombiniert integrierte 24-V-Versorgung, 256 KB Arbeitsspeicher, Firmware V3.3 und unterstützt taktsynchronen Betrieb (Isochronous mode). Für die Instandhaltung entscheidend: Micro Memory Card (MMC) erforderlich.
Welche Schnittstellen bietet die CPU 315-2DP? (MPI/DP)
Für klassische S7-300-Strukturen stehen MPI sowie eine zweite DP-Schnittstelle (DP Master/Slave) zur Verfügung. Das macht die CPU zur passenden Wahl für PROFIBUS-basierte Anlagen mit dezentraler Peripherie.
Projektierung & Software: STEP 7 Kompatibilität
Die Projektierung ist mit STEP 7 ab V5.5 + SP1 möglich; alternativ STEP 7 ab V5.2 + SP1 mit HSP 218. Das ist besonders attraktiv, wenn vorhandene Engineering-Umgebungen weiter genutzt werden sollen.
MMC (Micro Memory Card): Warum sie Pflicht ist
Die CPU benötigt eine MMC (Micro Memory Card) – praktisch relevant für Backup/Restore, CPU-Tausch und schnelle Wiederinbetriebnahme nach einem Ausfall.
Reparatur: Leistungsumfang, Durchlaufzeit, Garantie
Für minimale Ausfallzeiten bietet EICHLER Reparatur in 2–5 Tagen. Enthalten sind technische Reinigung, vorbeugende Instandhaltung, umfassende Funktionsprüfung und mindestens 24 Monate Garantie; optional: Prüfprotokoll CPU/Zentralbaugruppe (159 €).
Austausch statt Reparatur: Wann lohnt es sich?
Wenn Stillstand teuer ist oder die Fehlerursache unklar bleibt, ist Austausch oft der schnellste Weg. Auf der Seite ist Gebraucht (3–5 Tage) sowie Neu (1–3 Tage) mit Beständen ausgewiesen; ein Austausch wird als Anfrageoption angeboten.
EOP (End of Product): Ersatzteilstrategie für Bestandsanlagen
Mit EOP: 2025-10-01 steigt der Wert einer klaren Ersatzteilstrategie: geprüfte Gebrauchtgeräte, Neugeräte-Bestände und schnelle Reparaturleistungen sichern die Anlagenverfügbarkeit, wenn Original-Beschaffung schwieriger wird.
Identifikation & Bestellung: EAN/UPC & EICHLER-Art.-Nr.
Für Einkauf und eindeutige Zuordnung sind alle IDs direkt vorhanden: K0227990, EAN 4025515077763, UPC 040892550306.
| Attribut | Wert |
|---|---|
| Produkttyp-Bezeichnung | CPU 315-2 DP |
| HW-Funktionsstand | 1 |
| Firmware-Version | V3.3 |
| Produktfunktion | |
| ● taktsynchroner Betrieb | Ja |
| Engineering mit | |
| ● Programmierpaket | STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.2 + SP1 mit HSP 218 |
| Versorgungsspannung | |
| Nennwert (DC) | 24 V |
| zulässiger Bereich, untere Grenze (DC) | 19,2 V |
| zulässiger Bereich, obere Grenze (DC) | 28,8 V |
| externe Absicherung für Versorgungsleitungen (Empfehlung) | min. 2 A |
| Netz- und Spannungsausfallüberbrückung | |
| ● Netz-/Spannungsausfallüberbrückungszeit | 5 ms |
| ● Wiederholrate, min. | 1 s |
| Eingangsstrom | |
| Stromaufnahme (Nennwert) | 850 mA |
| Stromaufnahme (im Leerlauf), typ. | 150 mA |
| Einschaltstrom, typ. | 3,5 A |
| I²t | 1 A²·s |
| Verlustleistung | |
| Verlustleistung, typ. | 4,5 W |
| Speicher | |
| Arbeitsspeicher | |
| ● integriert | 256 kbyte |
| ● erweiterbar | Nein |
| Ladespeicher | |
| ● steckbar (MMC) | Ja |
| ● steckbar (MMC), max. | 8 Mbyte |
| ● Datenhaltung auf MMC (nach letzter Programmierung), min. | 10 a |
| Pufferung | |
| ● vorhanden | Ja; durch MMC gewährleistet (wartungsfrei) |
| ● ohne Batterie | Ja; Programm und Daten |
| CPU-Bearbeitungszeiten | |
| für Bitoperationen, typ. | 0,05 µs |
| für Wortoperationen, typ. | 0,09 µs |
| für Festpunktarithmetik, typ. | 0,12 µs |
| für Gleitpunktarithmetik, typ. | 0,45 µs |
| CPU-Bausteine | |
| Anzahl Bausteine (gesamt) | 1 024; (DBs, FCs, FBs) Die maximale Anzahl ladbarer Bausteine kann durch die von Ihnen eingesetzte MMC reduziert sein. |
| DB | |
| ● Anzahl, max. | 1 024; Nummernband: 1 bis 16000 |
| ● Größe, max. | 64 kbyte |
| FB | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| FC | |
| ● Anzahl, max. | 1 024; Nummernband: 0 bis 7999 |
| ● Größe, max. | 64 kbyte |
| OB | |
| ● Anzahl, max. | siehe Operationsliste |
| ● Größe, max. | 64 kbyte |
| ● Anzahl Freie-Zyklus-OBs | 1; OB 1 |
| ● Anzahl Uhrzeitalarm-OBs | 1; OB 10 |
| ● Anzahl Verzögerungsalarm-OBs | 2; OB 20, 21 |
| ● Anzahl Weckalarm-OBs | 4; OB 32, 33, 34, 35 |
| ● Anzahl Prozessalarm-OBs | 1; OB 40 |
| ● Anzahl DPV1-Alarm-OBs | 3; OB 55, 56, 57 |
| ● Anzahl Taktsynchronität-OBs | 1; OB 61 |
| ● Anzahl Anlauf-OBs | 1; OB 100 |
| ● Anzahl Asynchron-Fehler-OBs | 5; OB 80, 82, 85, 86, 87 |
| ● Anzahl Synchron-Fehler-OBs | 2; OB 121, 122 |
| Schachtelungstiefe | |
| ● je Prioritätsklasse | 16 |
| ● zusätzliche innerhalb eines Fehler-OBs | 4 |
| Zähler, Zeiten und deren Remanenz | |
| S7-Zähler | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | Z 0 bis Z 7 |
| Zählbereich | |
| — untere Grenze | 0 |
| — obere Grenze | 999 |
| IEC-Counter | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| S7-Zeiten | |
| ● Anzahl | 256 |
| Remanenz | |
| — einstellbar | Ja |
| — voreingestellt | keine Remanenz |
| Zeitbereich | |
| — untere Grenze | 10 ms |
| — obere Grenze | 9 990 s |
| IEC-Timer | |
| ● vorhanden | Ja |
| ● Art | SFB |
| ● Anzahl | unbegrenzt (begrenzt nur durch den Arbeitsspeicher) |
| Datenbereiche und deren Remanenz | |
| remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. | 128 kbyte |
| Merker | |
| ● Größe, max. | 2 048 byte |
| ● Remanenz vorhanden | Ja; MB 0 bis MB 2 047 |
| ● Remanenz voreingestellt | MB 0 bis MB 15 |
| ● Anzahl Taktmerker | 8; 1 Merkerbyte |
| Datenbausteine | |
| ● Remanenz einstellbar | Ja; über Non Retain Eigenschaft am DB |
| ● Remanenz voreingestellt | Ja |
| Lokaldaten | |
| ● je Prioritätsklasse, max. | 32 kbyte; max. 2 kbyte pro Baustein |
| Adressbereich | |
| Peripherieadressbereich | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| davon dezentral | |
| — Eingänge | 2 048 byte |
| — Ausgänge | 2 048 byte |
| Prozessabbild | |
| ● Eingänge | 2 048 byte |
| ● Ausgänge | 2 048 byte |
| ● Eingänge, einstellbar | 2 048 byte |
| ● Ausgänge, einstellbar | 2 048 byte |
| ● Eingänge, voreingestellt | 128 byte |
| ● Ausgänge, voreingestellt | 128 byte |
| Teilprozessabbilder | |
| ● Anzahl Teilprozessabbilder, max. | 1 |
| Digitale Kanäle | |
| ● Eingänge | 16 384 |
| — davon zentral | 1 024 |
| ● Ausgänge | 16 384 |
| — davon zentral | 1 024 |
| Analoge Kanäle | |
| ● Eingänge | 1 024 |
| — davon zentral | 256 |
| ● Ausgänge | 1 024 |
| — davon zentral | 256 |
| Hardware-Ausbau | |
| Anzahl Erweiterungsgeräte, max. | 3 |
| Anzahl DP-Master | |
| ● integriert | 1 |
| ● über CP | 4 |
| Anzahl betreibbarer FM und CP (Empfehlung) | |
| ● FM | 8 |
| ● CP, PtP | 8 |
| ● CP, LAN | 10 |
| Baugruppenträger | |
| ● Baugruppenträger, max. | 4 |
| ● Baugruppen je Baugruppenträger, max. | 8 |
| Uhrzeit | |
| Uhr | |
| ● Hardware-Uhr (Echtzeituhr) | Ja |
| ● gepuffert und synchronisierbar | Ja |
| ● Pufferungsdauer | 6 wk; bei 40 °C Umgebungstemperatur |
| ● Abweichung pro Tag, max. | 10 s; typ.: 2 s |
| ● Verhalten der Uhr nach NETZ-EIN | Uhr läuft nach NETZ-AUS weiter |
| ● Verhalten der Uhr nach Ablauf der Pufferdauer | die Uhr läuft mit der Uhrzeit weiter, bei der NETZ-AUS erfolgte |
| Betriebsstundenzähler | |
| ● Anzahl | 1 |
| ● Nummer/Nummernband | 0 |
| ● Wertebereich | 0 bis 2^31 Stunden (bei Verwendung des SFC 101) |
| ● Granularität | 1 h |
| ● remanent | Ja; muss bei jedem Neustart neu gestartet werden |
| Uhrzeitsynchronisation | |
| ● unterstützt | Ja |
| ● auf MPI, Master | Ja |
| ● auf MPI, Device | Ja |
| ● auf DP, Master | Ja; bei DP-Slave nur Uhrzeit-Slave |
| ● auf DP, Device | Ja |
| ● im AS, Master | Ja |
| ● im AS, Device | Nein |
| Digitaleingaben | |
| Anzahl der Eingänge | 0 |
| Digitalausgaben | |
| Anzahl der Ausgänge | 0 |
| Analogeingaben | |
| Anzahl Analogeingänge | 0 |
| Schnittstellen | |
| Anzahl Schnittstellen PROFINET | 0 |
| Anzahl Schnittstellen RS 485 | 2; MPI und PROFIBUS DP |
| Anzahl Schnittstellen RS 422 | 0 |
| 1. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Nein |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Ja |
| ● PROFIBUS DP-Master | Nein |
| ● PROFIBUS DP-Device | Nein |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| MPI | |
| ● Übertragungsgeschwindigkeit, max. | 187,5 kbit/s |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Ja |
| — S7-Basis-Kommunikation | Ja |
| — S7-Kommunikation | Ja; nur Server, einseitig projektierte Verbindung |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| 2. Schnittstelle | |
| Schnittstellentyp | integrierte RS 485 - Schnittstelle |
| potenzialgetrennt | Ja |
| Schnittstellenphysik | |
| ● RS 485 | Ja |
| ● Ausgangsstrom der Schnittstelle, max. | 200 mA |
| Protokolle | |
| ● MPI | Nein |
| ● PROFIBUS DP-Master | Ja |
| ● PROFIBUS DP-Device | Ja |
| ● Punkt-zu-Punkt-Kopplung | Nein |
| PROFIBUS DP-Master | |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● Anzahl DP-Devices, max. | 124; je Station |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Ja; nur I-Bausteine |
| — S7-Kommunikation | Ja; nur Server, einseitig projektierte Verbindung |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| — Äquidistanz | Ja |
| — Taktsynchronität | Ja; OB 61 |
| — SYNC/FREEZE | Ja |
| — Aktivieren/Deaktivieren von DP-Devices | Ja |
| — Anzahl gleichzeitig aktivierbarer/deaktivierbarer DP-Devices, max. | 8 |
| — DPV1 | Ja |
| Adressbereich | |
| — Eingänge, max. | 2 048 byte |
| — Ausgänge, max. | 2 048 byte |
| Nutzdaten pro DP-Device | |
| — Eingänge, max. | 244 byte |
| — Ausgänge, max. | 244 byte |
| PROFIBUS DP-Device | |
| ● GSD-Datei | Die aktuelle GSD - Datei erhalten Sie unter: http://www.siemens.de/profibus-gsd |
| ● Übertragungsgeschwindigkeit, max. | 12 Mbit/s |
| ● automatische Baudratensuche | Ja; nur bei passiver Schnittstelle |
| ● Adressbereich, max. | 32 |
| ● Nutzdaten je Adressbereich, max. | 32 byte |
| Dienste | |
| — PG/OP-Kommunikation | Ja |
| — Routing | Ja; nur bei aktiver Schnittstelle |
| — Globaldatenkommunikation | Nein |
| — S7-Basis-Kommunikation | Nein |
| — S7-Kommunikation | Ja; nur Server, einseitig projektierte Verbindung |
| — S7-Kommunikation, als Client | Nein |
| — S7-Kommunikation, als Server | Ja |
| — Direkter Datenaustausch (Querverkehr) | Ja |
| — DPV1 | Nein |
| Übergabespeicher | |
| — Eingänge | 244 byte |
| — Ausgänge | 244 byte |
| Protokolle | |
| PROFIsafe | Nein |
| Kommunikationsfunktionen | |
| PG/OP-Kommunikation | Ja |
| Datensatz-Routing | Ja |
| Globaldatenkommunikation | |
| ● unterstützt | Ja |
| ● Anzahl GD-Kreise, max. | 8 |
| ● Anzahl GD-Pakete, max. | 8 |
| ● Anzahl GD-Pakete, Sender, max. | 8 |
| ● Anzahl GD-Pakete, Empfänger, max. | 8 |
| ● Größe GD-Pakete, max. | 22 byte |
| ● Größe GD-Pakete (davon konsistent), max. | 22 byte |
| S7-Basis-Kommunikation | |
| ● unterstützt | Ja |
| ● Nutzdaten pro Auftrag, max. | 76 byte |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 76 byte; 76 byte (bei X_SEND bzw. X_RCV); 64 byte (bei X_PUT bzw. X_GET als Server) |
| S7-Kommunikation | |
| ● unterstützt | Ja |
| ● als Server | Ja |
| ● als Client | Ja; über CP und ladbare FB |
| ● Nutzdaten pro Auftrag, max. | 180 byte; bei PUT / GET |
| ● Nutzdaten pro Auftrag (davon konsistent), max. | 240 byte; als Server |
| S5-kompatible Kommunikation | |
| ● unterstützt | Ja; über CP und ladbare FC |
| Anzahl Verbindungen | |
| ● gesamt | 16 |
| ● verwendbar für PG-Kommunikation | 15 |
| — für PG-Kommunikation reserviert | 1 |
| — für PG-Kommunikation einstellbar, min. | 1 |
| — für PG-Kommunikation einstellbar, max. | 15 |
| ● verwendbar für OP-Kommunikation | 15 |
| — für OP-Kommunikation reserviert | 1 |
| — für OP-Kommunikation einstellbar, min. | 1 |
| — für OP-Kommunikation einstellbar, max. | 15 |
| ● verwendbar für S7-Basis-Kommunikation | 12 |
| — für S7-Basis-Kommunikation reserviert | 0 |
| — für S7-Basis-Kommunikation einstellbar, min. | 0 |
| — für S7-Basis-Kommunikation einstellbar, max. | 12 |
| S7-Meldefunktionen | |
| Anzahl anmeldbarer Stationen für Meldefunktionen, max. | 16; abhängig von den projektierten Verbindungen für PG- / OP- und S7- Basiskommunikation |
| Prozessdiagnosemeldungen | Ja |
| gleichzeitig aktive Alarm_S-Bausteine, max. | 300 |
| Test- Inbetriebnahmefunktionen | |
| Status Baustein | Ja; bis zu 2 gleichzeitig |
| Einzelschritt | Ja |
| Anzahl Haltepunkte | 4 |
| Status/Steuern | |
| ● Status/Steuern Variable | Ja |
| ● Variablen | Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler |
| ● Anzahl Variablen, max. | 30 |
| — davon Status Variable, max. | 30 |
| — davon Steuern Variable, max. | 14 |
| Forcen | |
| ● Forcen | Ja |
| ● Forcen, Variablen | Eingänge, Ausgänge |
| ● Anzahl Variablen, max. | 10 |
| Diagnosepuffer | |
| ● vorhanden | Ja |
| ● Anzahl Einträge, max. | 500 |
| — einstellbar | Nein |
| — davon netzausfallsicher | 100; nur die letzten 100 Einträge sind remanent |
| ● Anzahl Einträge im RUN auslesbar, max. | |
| — einstellbar | Ja; von 10 bis 499 |
| — voreingestellt | 10 |
| Servicedaten | |
| ● auslesbar | Ja |
| Umgebungsbedingungen | |
| Umgebungstemperatur im Betrieb | |
| ● min. | 0 °C |
| ● max. | 60 °C |
| Projektierung | |
| Projektierungs-Software | |
| ● STEP 7 | Ja; ab V 5.2 SP1 mit HW-Update |
| Programmierung | |
| ● Operationsvorrat | siehe Operationsliste |
| ● Klammerebenen | 8 |
| ● Systemfunktionen (SFC) | siehe Operationsliste |
| ● Systemfunktionsbausteine (SFB) | siehe Operationsliste |
| Programmiersprache | |
| — KOP | Ja |
| — FUP | Ja |
| — AWL | Ja |
| — SCL | Ja |
| — CFC | Ja |
| — GRAPH | Ja |
| — HiGraph® | Ja |
| Know-how-Schutz | |
| ● Anwenderprogrammschutz/Passwortschutz | Ja |
| ● Bausteinverschlüsselung | Ja; mit S7-Block Privacy |
| Maße | |
| Breite | 40 mm |
| Höhe | 125 mm |
| Tiefe | 130 mm |
| Gewichte | |
| Gewicht, ca. | 290 g |
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| SF-LED leuchtet rot – was ist der erste Schritt? | Diagnosepuffer auslesen und die dort genannte Ursache abarbeiten (z. B. Konfigurations-/Hardwarekonflikt, fehlende OBs, Parameterfehler). SF ist ein Sammelhinweis – die Diagnose liefert den konkreten Auslöser. |
| BF-LED (Bus Fault) – typische Ursachen bei MPI/PROFIBUS-DP? | Häufig sind es Adress-/Baudrate-Mismatch, fehlende/defekte Teilnehmer, Terminierung/Stecker oder falsche HW-Konfiguration. Vorgehen: Bus-Physik prüfen, Teilnehmer online testen und Diagnosepuffer nutzen. |
| CPU fällt in STOP oder STOP blinkt – was wird oft übersehen? | Sehr häufig sind Speicher-/MMC-Themen (Karte fehlt/defekt/inkonsistent) oder ein erforderlicher Memory-Reset nach Austausch. Weil die MMC erforderlich ist, sollte sie immer als Erstes geprüft werden (Karte, Sitz, Backup/Restore). |
| Kommunikation läuft „sporadisch“ – was hilft bei der Einordnung? | Wenn isochroner Betrieb genutzt wird, sind saubere Busparameter und stabile Topologie entscheidend. Prüfen: ob taktsynchroner Betrieb aktiv ist, und ob die Konfiguration dazu passt (Timing/Bus). |
| Wann lohnt sich Austausch statt langer Fehlersuche? | Wenn SF/BF wiederkehrt, die CPU instabil startet oder Stillstandkosten hoch sind, ist schnell verfügbare Neu-/Gebrauchtware oft wirtschaftlicher als iterative Fehlersuche – Diagnose kann parallel abgeschlossen werden. |
Wofür wird die 6ES7315-2AH14-0AB0 typischerweise eingesetzt?
Als CPU 315-2DP für S7-300-Bestandsanlagen, wenn ein schneller 1:1-Ersatz und stabile PROFIBUS/MPI-Integration gefragt sind.
Welche Schnittstellen sind integriert?
MPI plus 2. DP-Schnittstelle (DP Master/Slave) – ideal für PROFIBUS-Topologien mit dezentralen Stationen.
Welche Software wird für Engineering benötigt?
STEP 7 ab V5.5 + SP1 oder STEP 7 ab V5.2 + SP1 mit HSP 218.
Warum ist die Micro Memory Card (MMC) so wichtig?
Die MMC ist erforderlich – ohne Karte ist Betrieb/Programmhandling ein typischer Engpass bei CPU-Tausch und Wiederanlauf.
Reparatur oder Kauf – was reduziert Stillstand am stärksten?
Bei Zeitdruck ist Neu (1–3 Tage) oder Gebraucht (3–5 Tage) oft am schnellsten verfügbar; Reparatur (2–5 Tage) ist ideal, wenn die bestehende Baugruppe erhalten werden soll – inkl. Funktionsprüfung und mind. 24 Monate Garantie.
Gibt es ein Prüfprotokoll zur CPU/Zentralbaugruppe?
Ja, ein optionales, kostenpflichtiges Prüfprotokoll ist für diese CPU/Zentralbaugruppe verfügbar.
