KUKA 00-121-154
-
KUKA | Robotik | Industrie-PCs
- EICHLER-Art.Nr.: K1112657
Produktbeschreibung

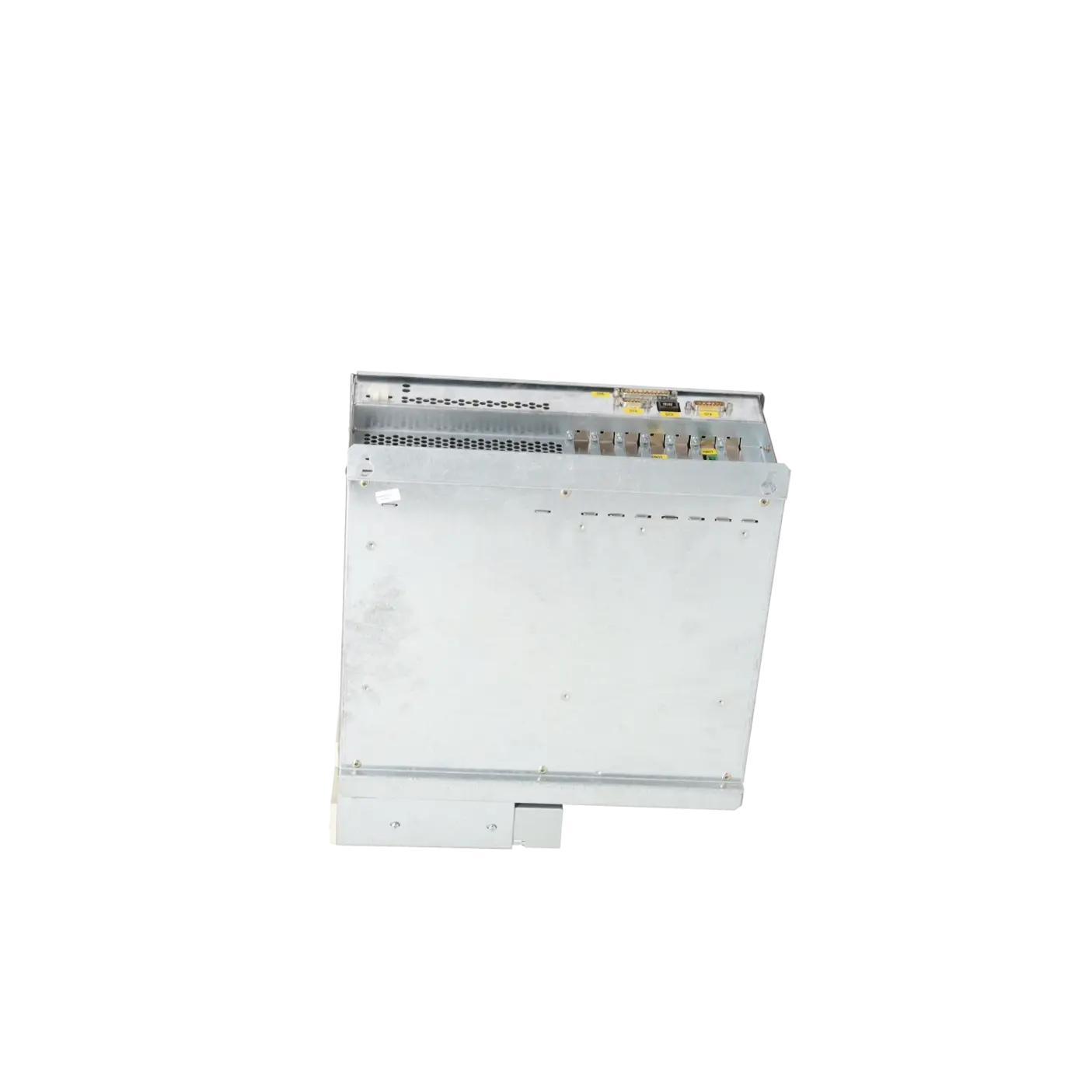

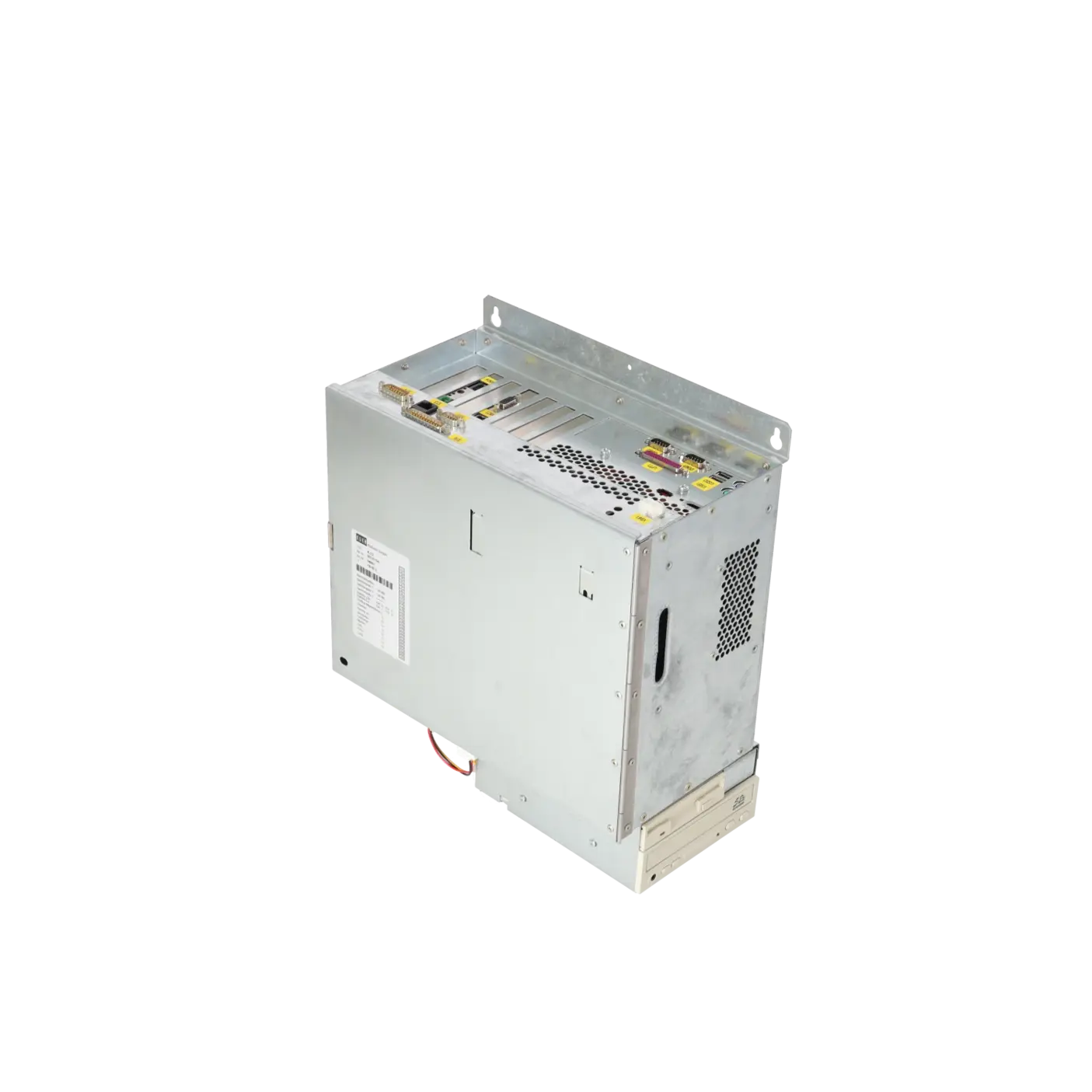

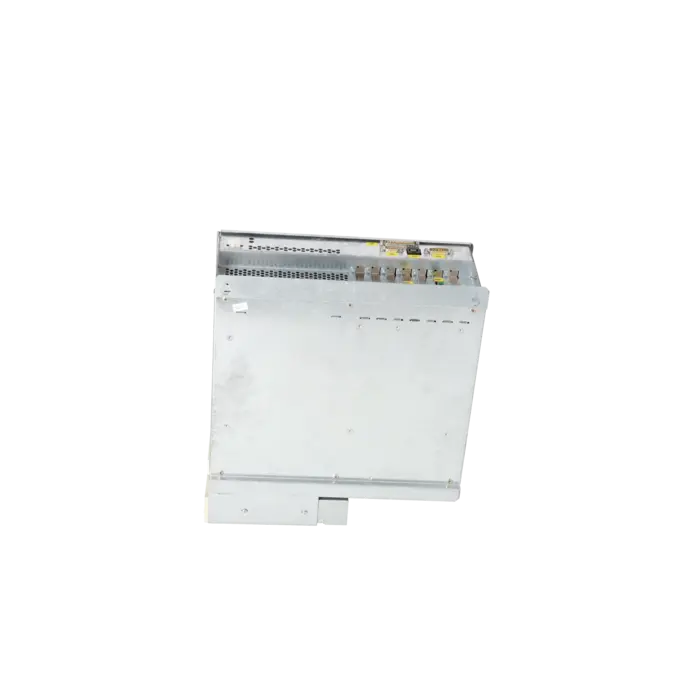

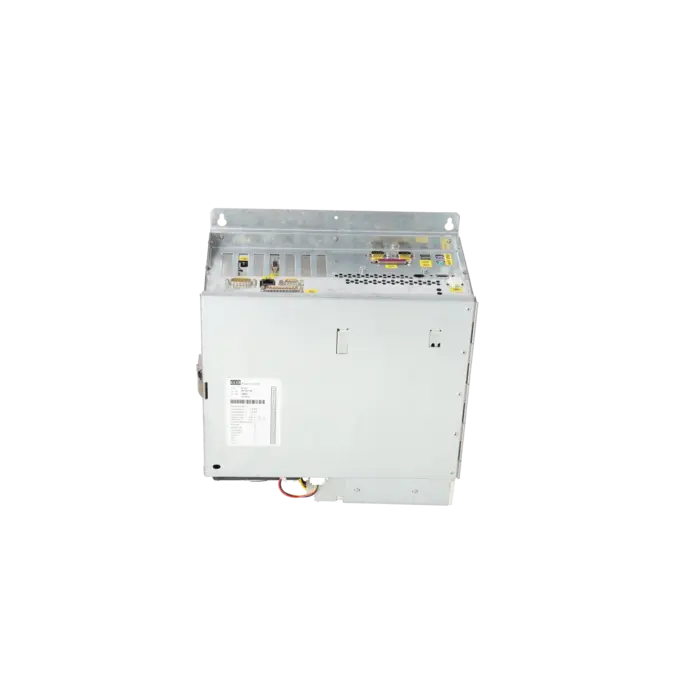

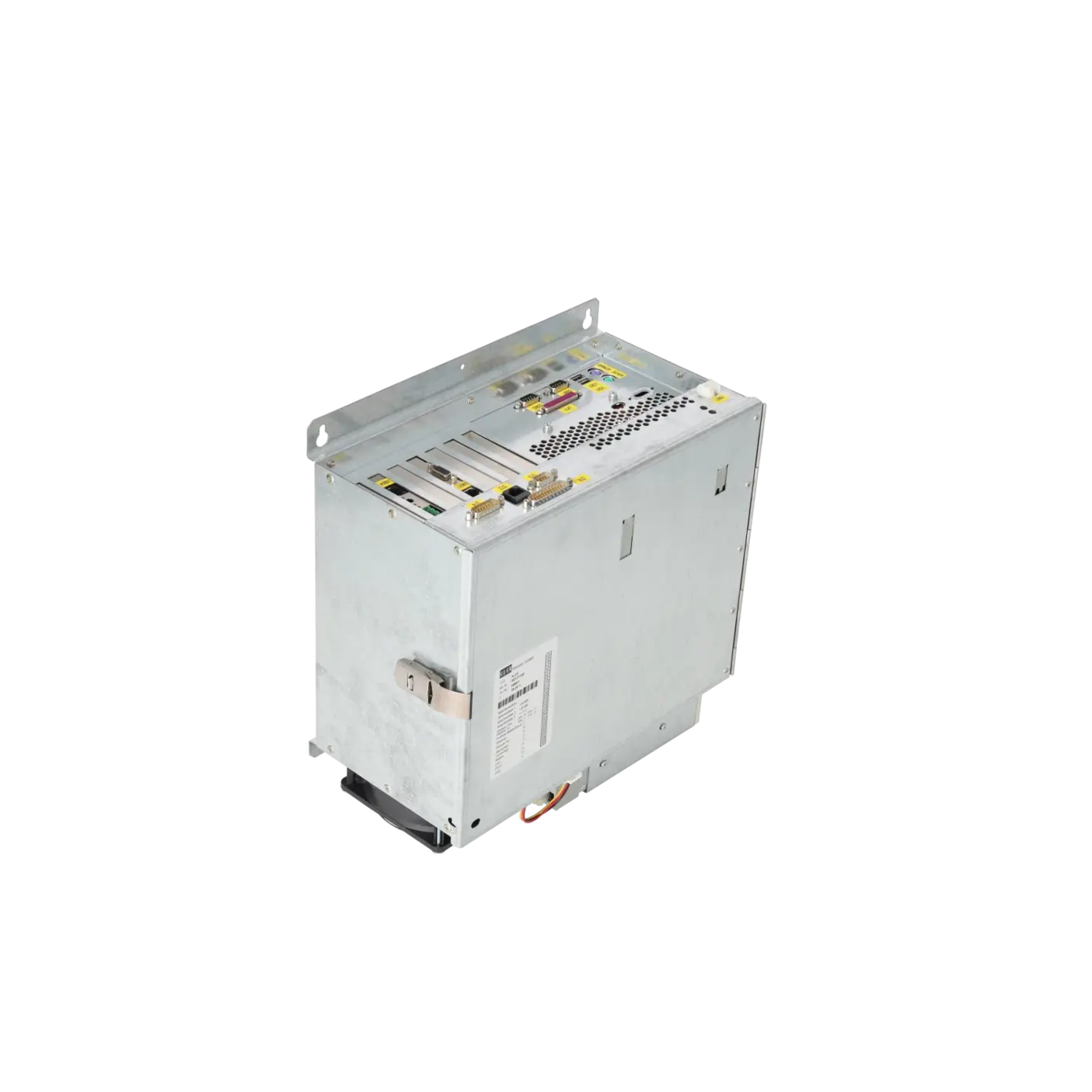

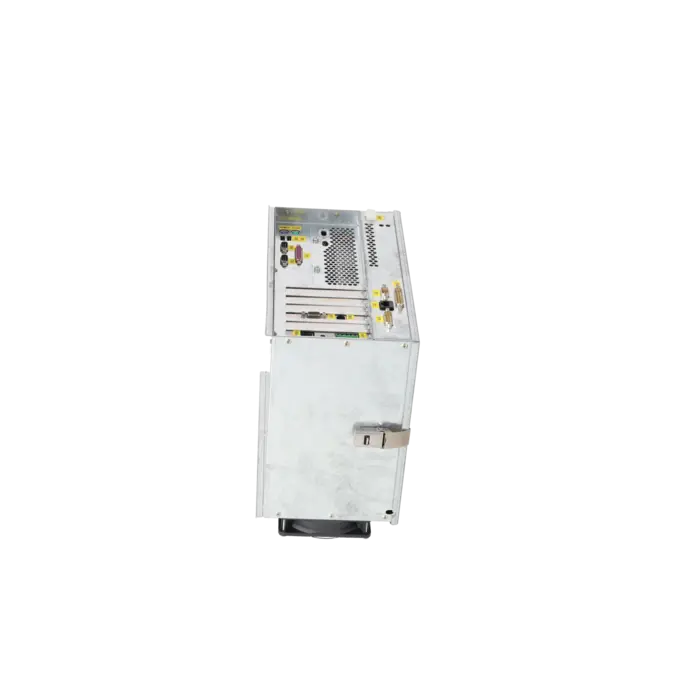

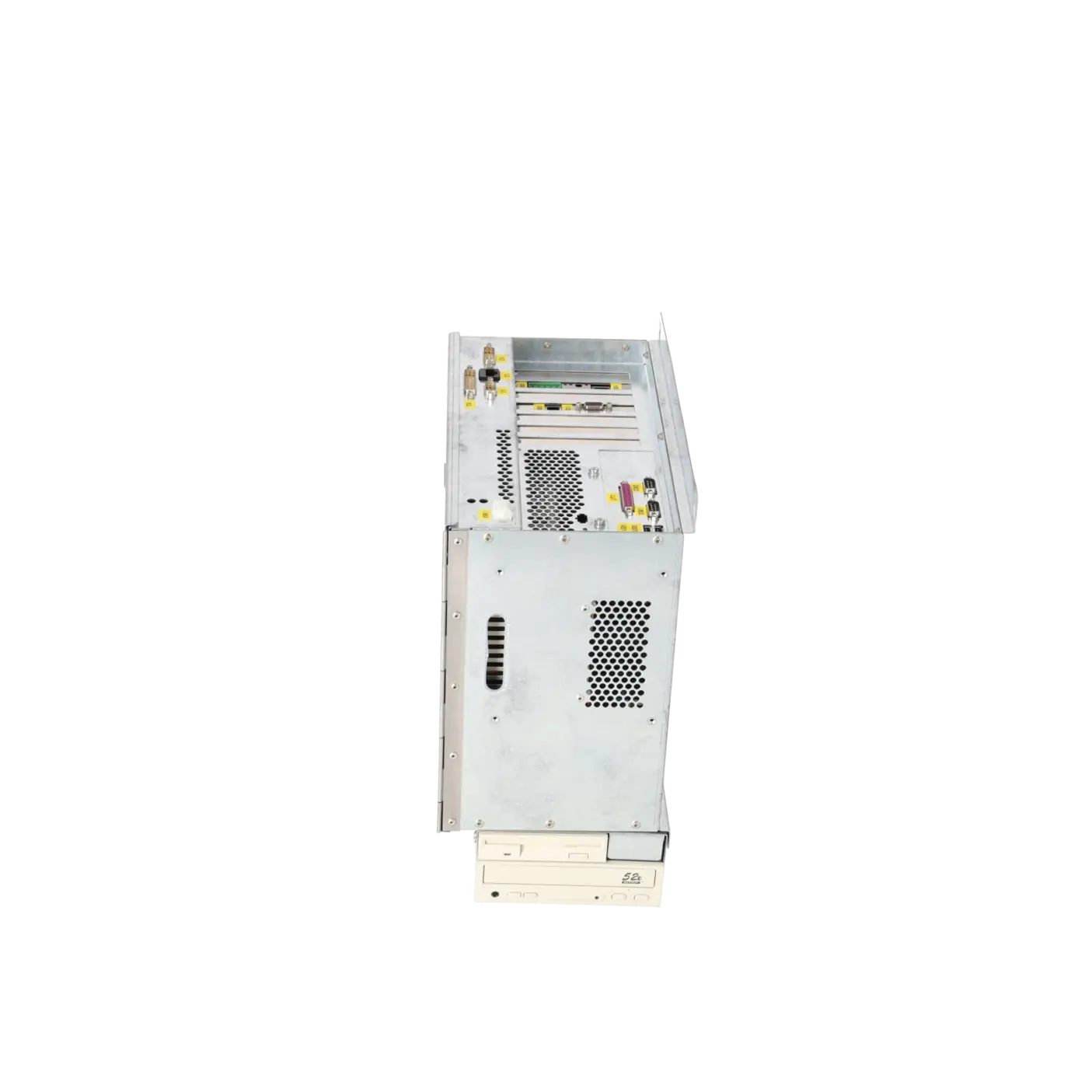

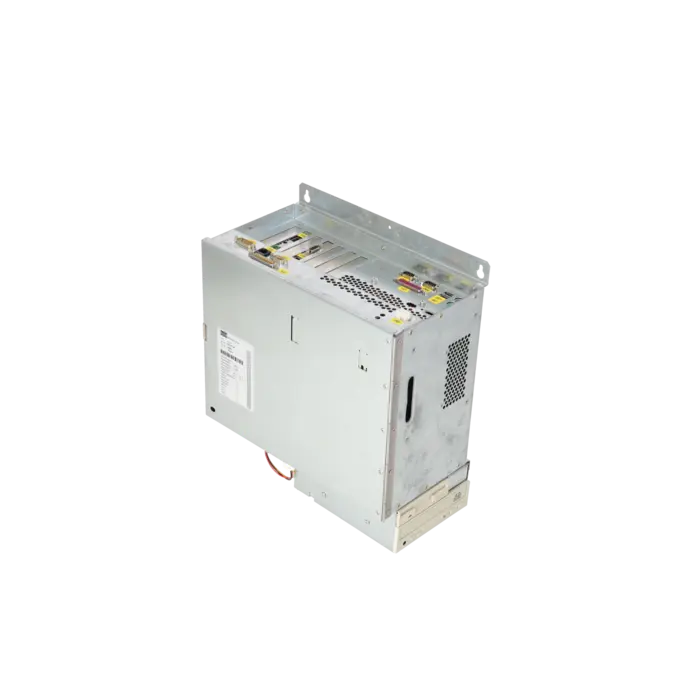

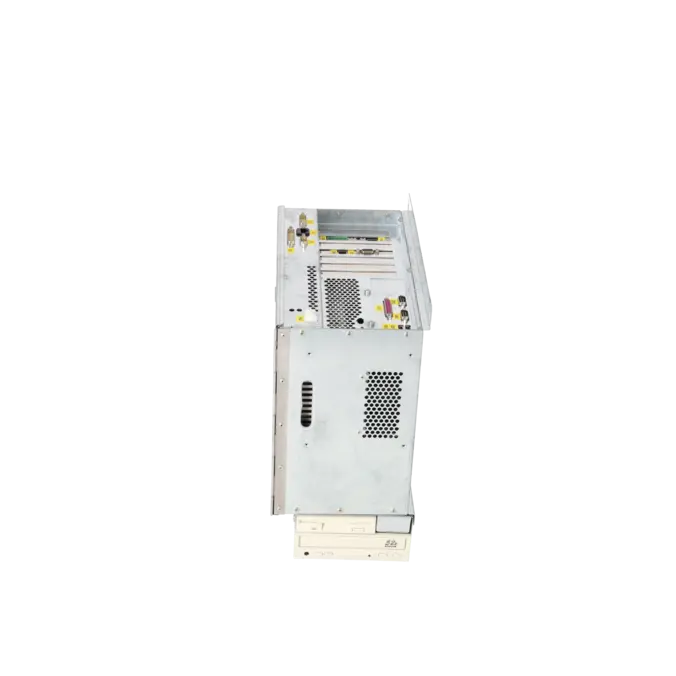

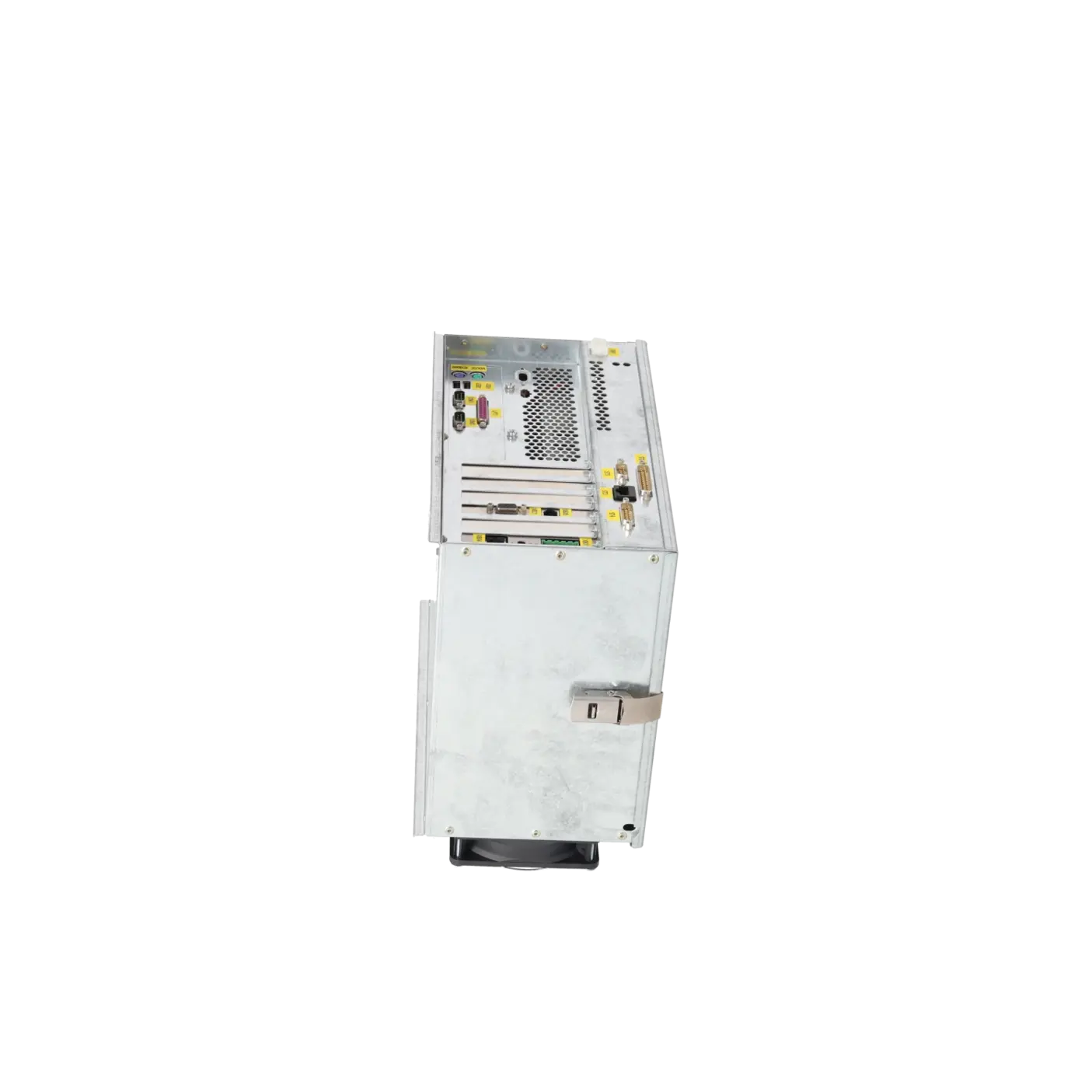

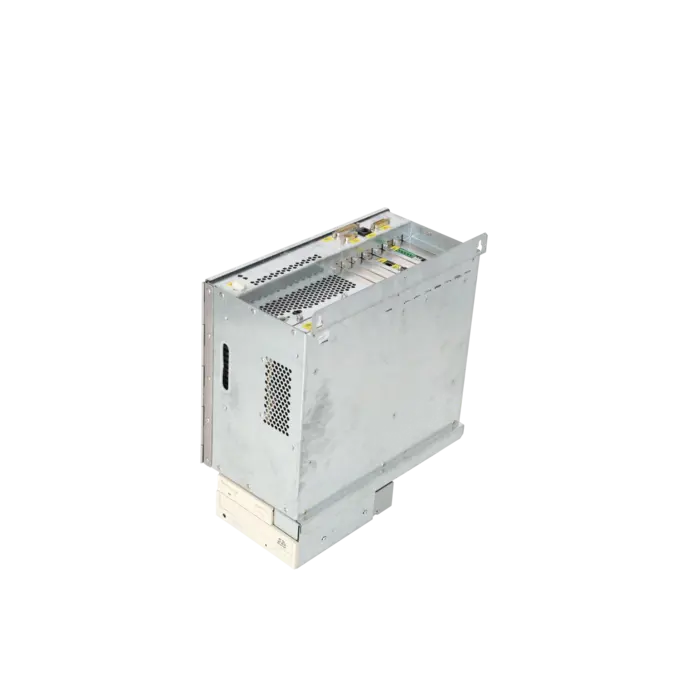

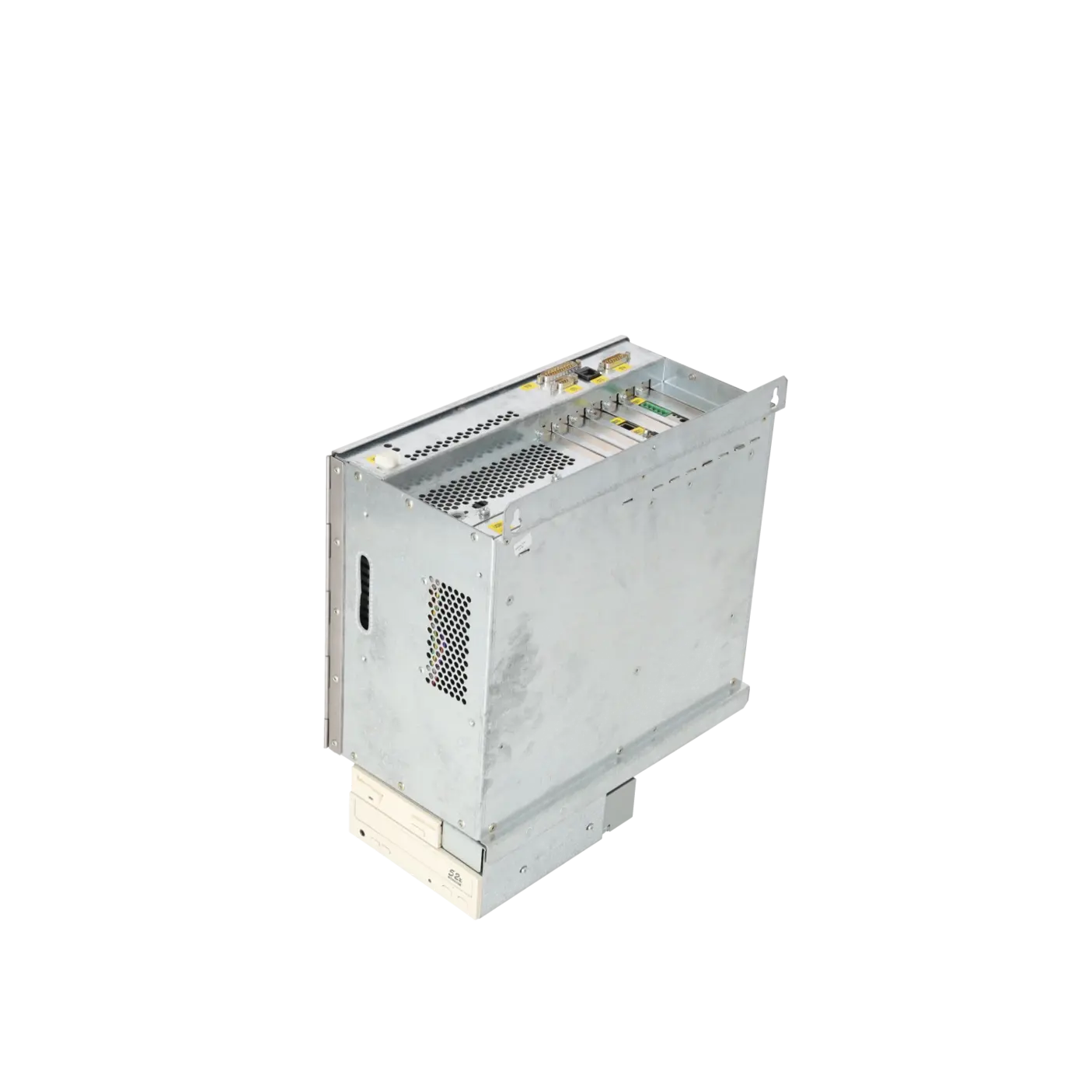

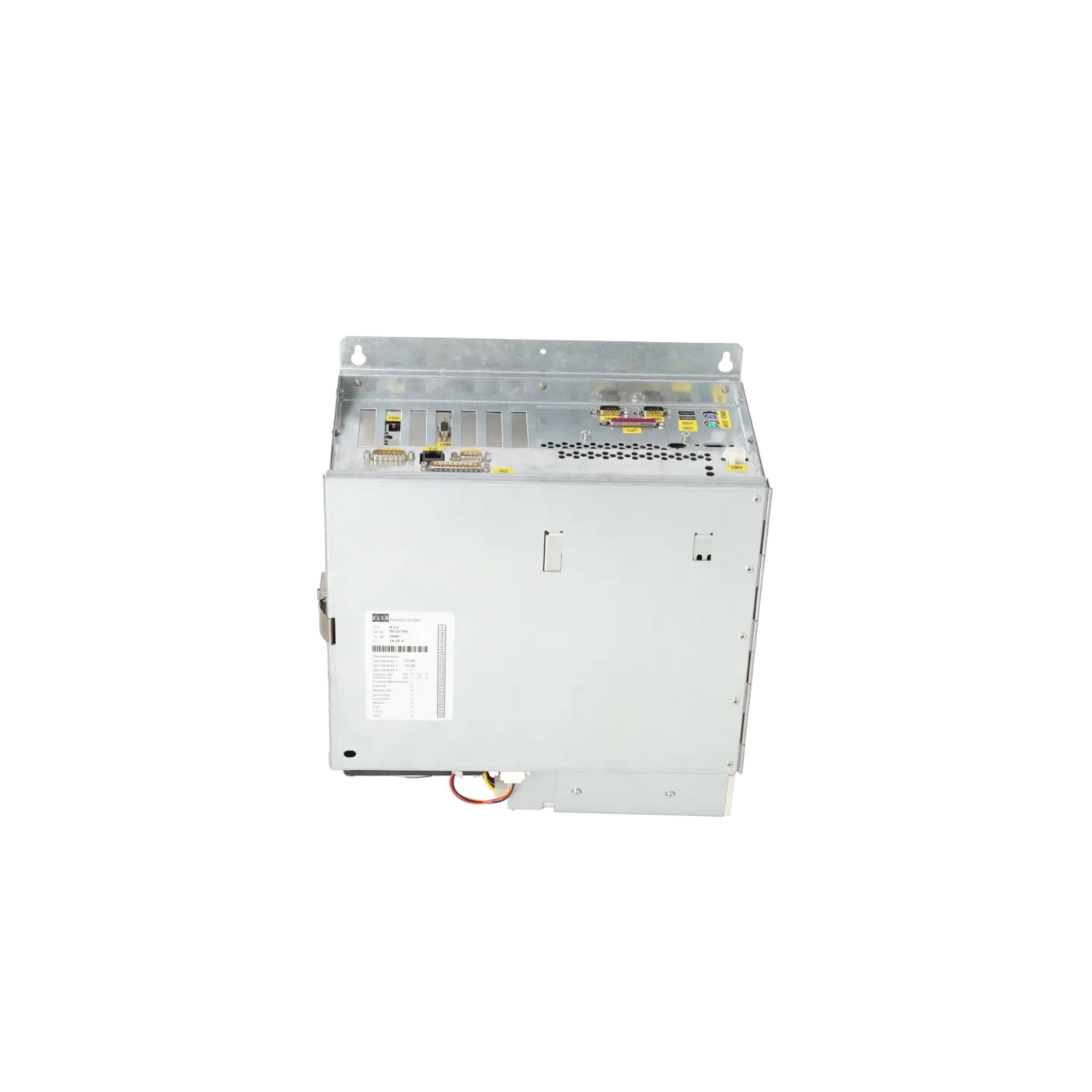

KUKA KRC2 Steuerungs-PC KRC2 PC m. MFC2, 733 MHz, 256MB, DSE-Interbus-CE33
Leistungen für KUKA 00-121-154
Reparatur
von 1.329,97 €
bis 2.393,94 €
Austausch
Gebraucht
Neu
KUKA |
00-121-154 –
zusätzliche Produktinformationen
| Lieferinformationen | |||
|---|---|---|---|
| Exportkennzeichen | AL: ECCN: | ||
| Nettogewicht pro ME | 9 | ||
| Mengeneinheit (ME) | 1 Stück | ||
| Verpackungsmenge | 1 | ||
| Zusätzliche Produktinformationen | |||
|---|---|---|---|
| Produktstatus | EOP | ||
| EAN | / | ||
| UPC | / | ||
| Statistische Warennummer | 84715000 | ||
| Listenkennzeichen (LKZ) | / | ||
| Fabrikategruppe | / | ||
| Ursprungsland | QU | ||
| Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie | Seit: / | ||
| Klassifizierungen | Version | Klassifizierung | |
|---|---|---|---|
| eClass | 4 | / | |
| eClass | 5.1 | / | |
| eClass | 6.0 | / | |
| ETIM | 3 | / | |
| ETIM | 4 | / | |
| ETIM | 5 | / | |
Was ist 00-121-154 und wo wird es eingesetzt
00-121-154 ist ein KUKA KRC2 Steuerungs-PC aus dem Bereich Robotik und wird als Industrie-PC innerhalb von KUKA Robotersteuerungen der KRC2-Generation eingesetzt. Die Baugruppe ist für Anwendungen relevant, in denen bestehende Roboterzellen, Fertigungslinien oder Handhabungssysteme weiterbetrieben werden sollen und ein passender Steuerungs-PC benötigt wird. Die Ausführung ist als KRC2 PC mit MFC2, 733 MHz, 256 MB und DSE-Interbus-CE33 beschrieben. Dadurch ist die Artikelnummer besonders für Instandhaltung und Ersatzteilbeschaffung interessant, wenn ein vorhandener KRC2-Schaltschrank instandgesetzt, geprüft oder nach einem PC-Ausfall wieder funktionsfähig gemacht werden muss. Die zugehörige EICHLER-Artikelnr. lautet K1112657.
Wichtige technische Daten und was diese in der Praxis bedeuten
Die technische Einordnung von 00-121-154 erfolgt vor allem über den Einsatz als Steuerungs-PC in einer KUKA KRC2-Umgebung. Die Kombination aus PC-Hardware, MFC2 und DSE-Interbus-Anbindung ist für Bootvorgang, Kommunikation, Servosteuerung und die Anbindung an die Robotersteuerung entscheidend. Die Angabe 733 MHz und 256 MB zeigt, dass die Baugruppe zu einer älteren PC-Generation gehört und bei Austausch oder Reparatur nicht nur mechanisch, sondern auch hinsichtlich Softwarestand, Maschinen- und Steuerungskonfiguration abgeglichen werden muss. Da KR C2-Systeme als Robotersteuerung einen KUKA PC als Rechnerteil nutzen und Netzwerke wie Ethernet, CAN, Interbus-S und Profibus im Steuerungsumfeld vorkommen können, ist die korrekte Systemzuordnung für eine störungsarme Wiederinbetriebnahme wesentlich.
Produktstatus, Life-Cycle-Status und Obsoleszenz
Der Produktstatus von 00-121-154 ist als EOP ausgewiesen. Für Betreiber bedeutet dies, dass die Baugruppe in einer späteren Life-Cycle-Phase steht und die Beschaffung, Reparaturfähigkeit und Bevorratung frühzeitig bewertet werden sollten. Gerade bei KUKA KRC2-Steuerungen kann ein Ausfall des Steuerungs-PCs die Wiederinbetriebnahme verzögern, wenn kein passendes Ersatzteil, kein kompatibles Austauschgerät oder keine belastbare Reparaturoption verfügbar ist. Ein verifizierter 1:1-Nachfolger sollte nicht ohne technische Prüfung vorausgesetzt werden, weil PC-Hardware, MFC2, DSE-Variante, Softwarestand und vorhandene Anlagenkonfiguration zusammenpassen müssen. Obsoleszenzmanagement, Reparaturstrategie und gezielte Bevorratung helfen, Stillstandsrisiken planbarer zu machen.
Verfügbare EICHLER Leistungen und wann sie besonders relevant sind
Für 00-121-154 sind vor allem Reparatur, Austausch, geprüfte Ersatzteilversorgung und Life Cycle Management relevant. Eine Reparatur ist besonders sinnvoll, wenn der vorhandene KRC2-Steuerungs-PC mit seiner Anlagenkonfiguration weiter genutzt werden soll und ein Austausch gegen eine andere Ausführung technische Risiken erzeugen würde. Bei EICHLER können ältere KUKA KPC2-Steuerungs-PCs als Gesamtpaket oder in einzelnen Baugruppen wie DSE-Karten, MFC2-Karten und Grafikkarten instandgesetzt und anschließend in einem realen System oder Robotersystem geprüft werden. Bei kritischen Anlagen unterstützt ein strukturierter Life-Cycle-Ansatz dabei, Bestände, Reparaturfähigkeit und Ersatzteilstrategie zu bewerten. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur, Austausch und Ersatzteilbeschaffung.
| Fehlerbeschreibung | Möglicher Lösungsansatz |
|---|---|
| KUKA KRC2 meldet „DSE x not found“ bei 00-121-154 | Zuerst sollte geprüft werden, ob die DSE-Verbindung im Steuerungs-PC korrekt sitzt und zur vorhandenen KRC2-Konfiguration passt. Anschließend sind MFC2, Steckverbindungen und die korrekte Einbindung der DSE zu kontrollieren. Danach sollte abgeglichen werden, ob die Maschinen- und Achsdaten zur tatsächlich verbauten Hardware passen. Falls die Meldung weiterhin besteht, ist ein Defekt an DSE oder MFC2 einzugrenzen. |
| KUKA KRC2 zeigt „Memory test error DSE x“ beim Start | Zuerst sollte geprüft werden, ob die DSE korrekt erkannt wird und keine Kontaktprobleme am Steckplatz vorliegen. Anschließend ist zu kontrollieren, ob zusätzliche Steckkarten den Zugriff auf den DSE-Speicher stören. Danach sollte die Konfiguration der Baugruppen mit dem vorhandenen Steuerungsaufbau abgeglichen werden. Falls der Speicherfehler erneut auftritt, ist ein Defekt der DSE oder der beteiligten PC-Hardware wahrscheinlich. |
| KUKA KRC2 meldet „DSE x does not run up“ | Zuerst sollte geprüft werden, ob die DSE korrekt gesteckt und passend konfiguriert ist. Anschließend ist zu kontrollieren, ob die für den Start benötigten Daten vom Steuerungs-PC geladen werden können. Danach sollte die DSE-Konfiguration mit dem vorhandenen Maschinenstand verglichen werden. Falls der Start weiterhin abbricht, ist die DSE als mögliche Fehlerquelle gezielt zu prüfen. |
| KUKA KRC2 bleibt beim Laden der Softwarekomponenten hängen | Zuerst sollte geprüft werden, ob die MFC2 korrekt sitzt und vom Steuerungs-PC initialisiert werden kann. Anschließend sind zusätzliche Erweiterungskarten, insbesondere Feldbuskarten, als mögliche Störquelle auszuschließen. Danach sollte kontrolliert werden, ob der PCI-Bus beziehungsweise das Mainboard fehlerfrei arbeitet. Falls der Fehler bestehen bleibt, ist eine Prüfung von MFC2 und PC-Hardware erforderlich. |
| KCP an der KUKA KRC2 funktioniert nicht oder zeigt kein Bild | Zuerst sollte geprüft werden, ob die Versorgung am KCP-Anschluss vorhanden ist. Anschließend sind KCP, Anschlussleitung und Steckverbinder auf Unterbrechung oder Beschädigung zu kontrollieren. Danach sollte die KVGA-Karte beziehungsweise die MFC2 als mögliche Ursache geprüft werden. Falls weiterhin kein Bild erscheint, ist die Abgrenzung zum Mainboard des Steuerungs-PCs sinnvoll. |
| KUKA KRC2 meldet „xxxxx I/O driver configuration error“ | Zuerst sollte die Konfiguration der Feldbuskarte mit der vorhandenen Steuerungs- und Anlagenkonfiguration abgeglichen werden. Anschließend ist zu kontrollieren, ob die Feldbuskarte korrekt initialisiert wird. Danach sollten die Einträge in der IOSYS.INI auf Abweichungen geprüft werden. Falls der Fehler bestehen bleibt, ist die Feldbuskarte als mögliche Ursache einzugrenzen. |
| KUKA KRC2 Antriebe lassen sich nach PC- oder MFC-Fehler nicht einschalten | Zuerst sollte geprüft werden, ob der X11-Peripheriestecker korrekt angeschlossen ist und keine Sicherheitsfreigabe fehlt. Anschließend ist zu kontrollieren, ob die DSE gestartet ist und das VxWorks-Echtzeitsystem läuft. Danach sollten ESC-Diagnose, Encoderfehler und vorhandene KSD-Meldungen abgeglichen werden. Falls die Antriebsfreigabe ausbleibt, ist die Ursache zwischen Sicherheitskreis, DSE, MFC2 und Servoantrieb weiter einzugrenzen. |
| KUKA KRC2 meldet „Regulator limit exceeded Ax“ oder Achsfehler während des Betriebs | Zuerst sollte geprüft werden, ob die betroffene Achse mechanisch blockiert ist oder eine Bremse nicht korrekt löst. Anschließend sind Werkzeuggewicht, Lastdaten und Maschinenparameter mit der realen Anwendung abzugleichen. Danach sollten Motorleitungen, Freigabesignal und Servoantrieb kontrolliert werden. Falls der Fehler wiederkehrt, ist die Störung zwischen Achsmechanik, Antrieb und DSE-Kommunikation einzugrenzen. |
Kann KUKA 00-121-154 repariert werden?
Ja, eine Reparatur kann sinnvoll sein, wenn der KUKA KRC2 Steuerungs-PC elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden Anlage verwendet werden soll. Bei der Bearbeitung wird das individuelle Fehlerbild analysiert, die Ursache eingegrenzt und die Baugruppe bei Bedarf bis auf Bauteilebene instand gesetzt. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Instandsetzung ist eine Funktionsprüfung im hauseigenen Testzentrum relevant, damit die Baugruppe nicht nur elektrisch, sondern im passenden Robotikumfeld geprüft wird.
Was tun, wenn der KUKA KRC2 PC 00-121-154 nicht mehr bootet?
Bei einem Bootfehler sollte zuerst zwischen PC-Hardware, Massenspeicher, MFC2, DSE und Konfiguration unterschieden werden. Besonders kritisch ist, ob die Steuerung bis zum Betriebssystem startet, ob die MFC2 initialisiert wird und ob die DSE korrekt hochläuft. Eine vorschnelle Umrüstung auf eine andere PC-Version kann riskant sein, wenn Softwarestand, Maschinendaten oder Schnittstellen nicht passen. Für die Instandhaltung ist deshalb eine strukturierte Fehleranalyse sinnvoll, bevor Reparatur, Austausch oder Ersatzteilbeschaffung entschieden werden.
Ist 00-121-154 mit jeder KUKA KRC2 Steuerung kompatibel?
Nein, eine pauschale Kompatibilität sollte nicht vorausgesetzt werden. Bei KUKA KRC2-Systemen müssen PC-Ausführung, MFC2, DSE-Variante, Feldbusausstattung, Softwarestand und vorhandene Maschinenkonfiguration zusammenpassen. Für einen sicheren Austausch ist entscheidend, ob der vorhandene Schaltschrank und die gespeicherten Systemdaten zur Ersatzbaugruppe passen. Vor dem Einbau sollte deshalb die vollständige Artikelnummer, die vorhandene Hardwareausstattung und die Anlagenkonfiguration abgeglichen werden.
Gibt es einen Nachfolger für KUKA 00-121-154?
Ein eindeutig verifizierter 1:1-Nachfolger sollte nicht ohne technische Prüfung angenommen werden. Bei einem EOP-Artikel wie 00-121-154 stehen häufig Reparatur, geprüfter Austausch, Ersatzteilbeschaffung oder Bevorratung im Vordergrund. Falls eine Ersatzlösung geprüft wird, muss sie zur KRC2-Steuerung, zur MFC-/DSE-Konfiguration und zum Softwarestand der Anlage passen. Ohne diesen Abgleich besteht das Risiko, dass der Steuerungs-PC zwar mechanisch ähnlich wirkt, aber im realen Robotersystem nicht fehlerfrei startet oder kommuniziert.
Wann ist ein Austauschgerät für 00-121-154 sinnvoller als eine Reparatur?
Ein Austauschgerät ist besonders dann sinnvoll, wenn eine Anlage kurzfristig wieder anlaufen muss und die Fehleranalyse der defekten Baugruppe nicht abgewartet werden kann. Eine Reparatur bleibt dagegen interessant, wenn die originale Hardwarekonfiguration erhalten bleiben soll oder Ersatzgeräte schwer planbar verfügbar sind. Für die Entscheidung zählen Stillstandszeit, technische Passfähigkeit, Wirtschaftlichkeit und das Risiko einer erneuten Inbetriebnahme. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.
Welche Daten sollten vor dem Austausch eines KUKA KRC2 Steuerungs-PCs gesichert werden?
Vor einem Austausch sollten alle für die Wiederinbetriebnahme relevanten System-, Maschinen- und Projektdaten gesichert werden. Dazu gehören insbesondere Konfigurationsdaten, Roboter- und Maschinendaten, Feldbuszuordnungen sowie vorhandene Programme und anlagenspezifische Einstellungen. Bei älteren KRC2-Systemen kann eine fehlende oder veraltete Sicherung den Austausch deutlich erschweren. Eine saubere Datensicherung reduziert das Risiko, dass ein technisch passender Steuerungs-PC nach dem Einbau aufgrund fehlender Konfiguration nicht betriebsbereit ist.
Wie lässt sich die Beschaffung von 00-121-154 bei Obsoleszenz absichern?
Die Beschaffung lässt sich am besten über eine Kombination aus Verfügbarkeitsprüfung, Reparaturstrategie und Bevorratung absichern. Da 00-121-154 als EOP geführt wird, sollten Betreiber kritischer KRC2-Anlagen frühzeitig klären, ob ein Ersatzgerät, eine Reparaturmöglichkeit oder eine lagerhaltige Reserve benötigt wird. Für Einkauf und Instandhaltung ist dabei nicht nur der Einzelpreis relevant, sondern auch das Risiko eines ungeplanten Anlagenstillstands. Life Cycle Management kann helfen, Bestände, Ausfallrisiken und Ersatzteilstrategie strukturiert zu bewerten.
Warum ist eine Funktionsprüfung im Robotersystem bei 00-121-154 wichtig?
Eine reine Sicht- oder Einzelkomponentenprüfung reicht bei einem KUKA KRC2 Steuerungs-PC oft nicht aus. Entscheidend ist, ob die Baugruppe im Zusammenspiel mit MFC2, DSE, KCP, Feldbus und Robotersteuerung korrekt startet und kommuniziert. Eine Prüfung im realitätsnahen Robotikumfeld kann Fehler sichtbar machen, die erst beim Booten, bei der Achsfreigabe oder während der Kommunikation auftreten. Dadurch wird das Risiko reduziert, dass eine instandgesetzte oder ersetzte Baugruppe erst nach dem Einbau in der Anlage erneut auffällt.
