SIEMENS 6AV6642-0BC01-1AX0

Was ist 6AV6642-0BC01-1AX0 und wo wird es eingesetzt

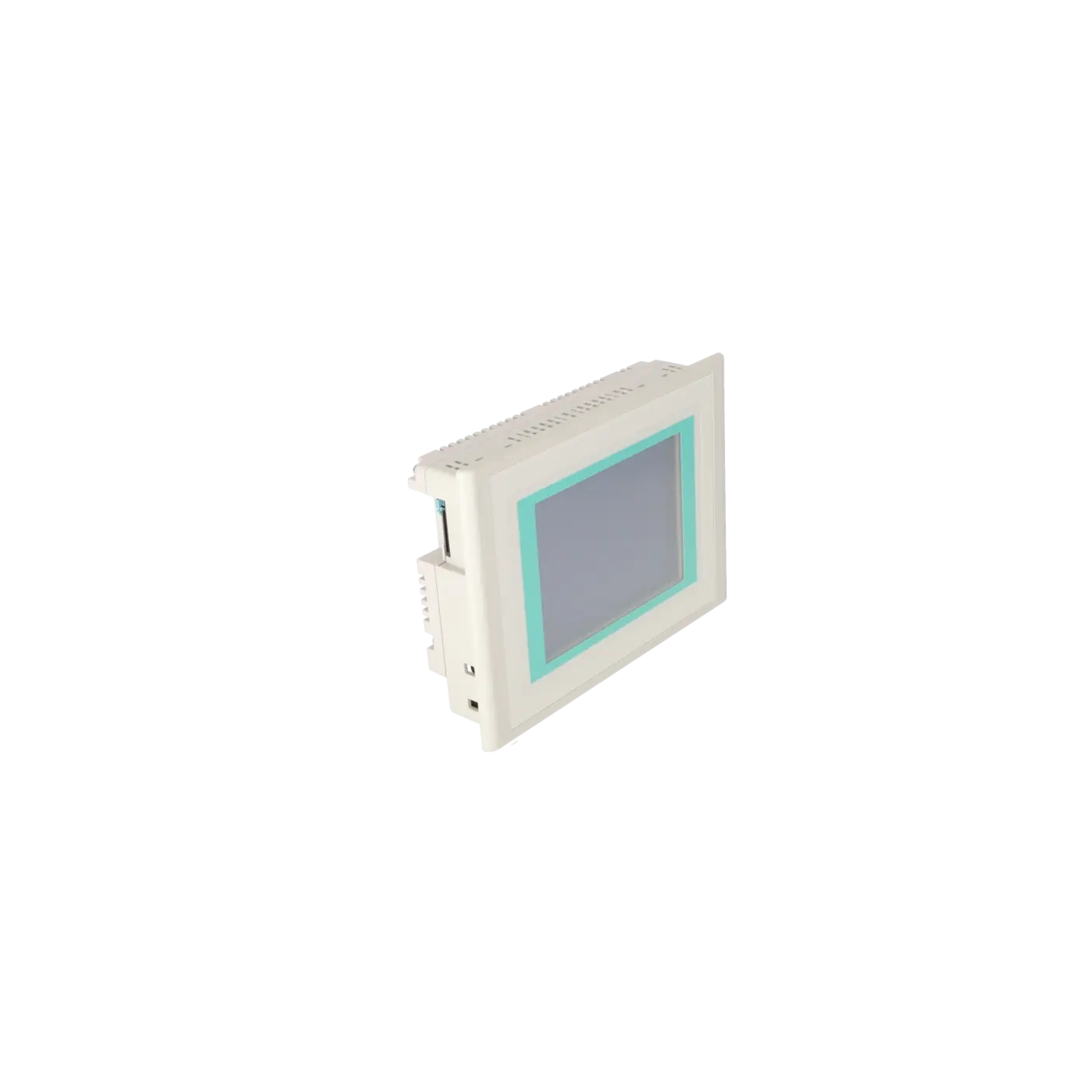

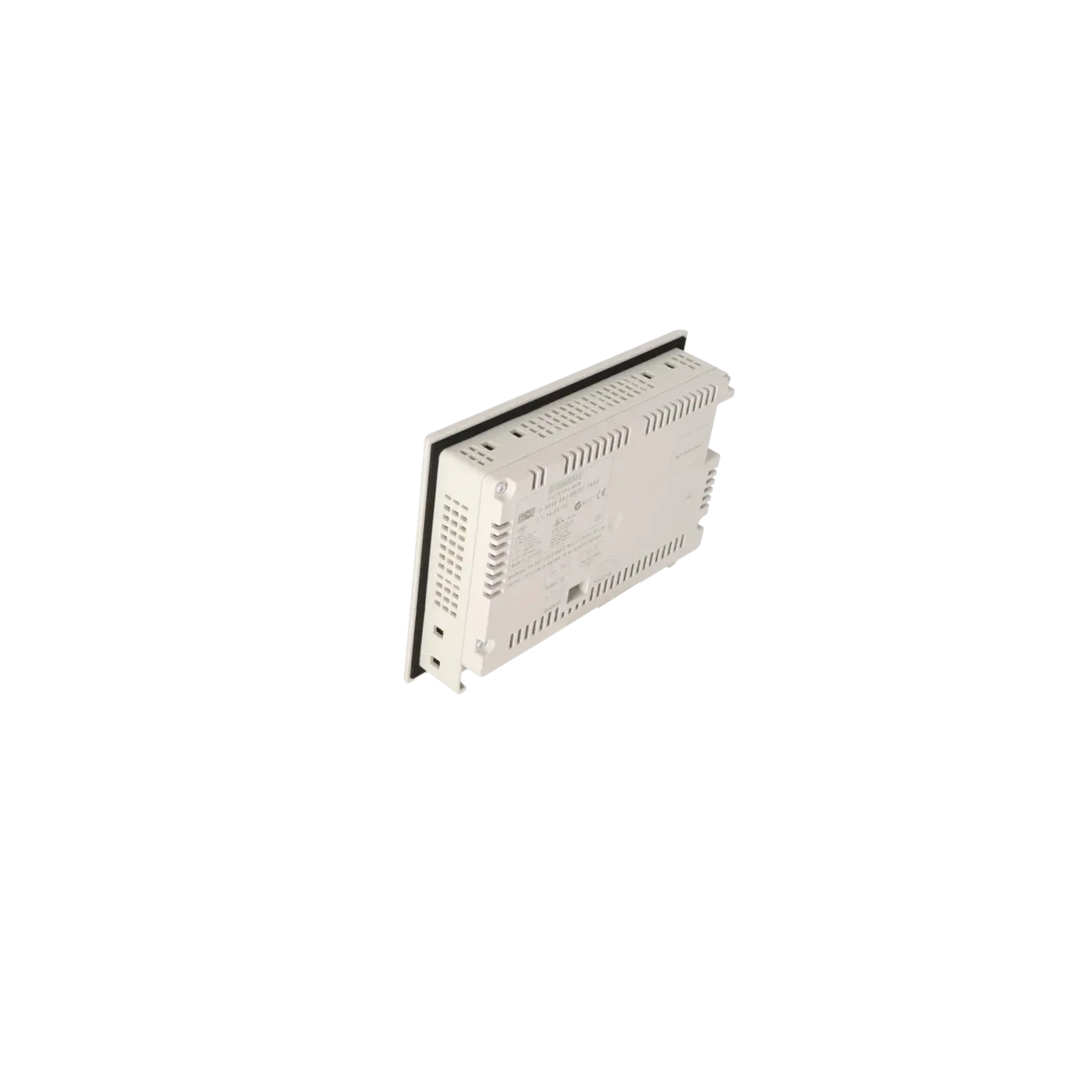

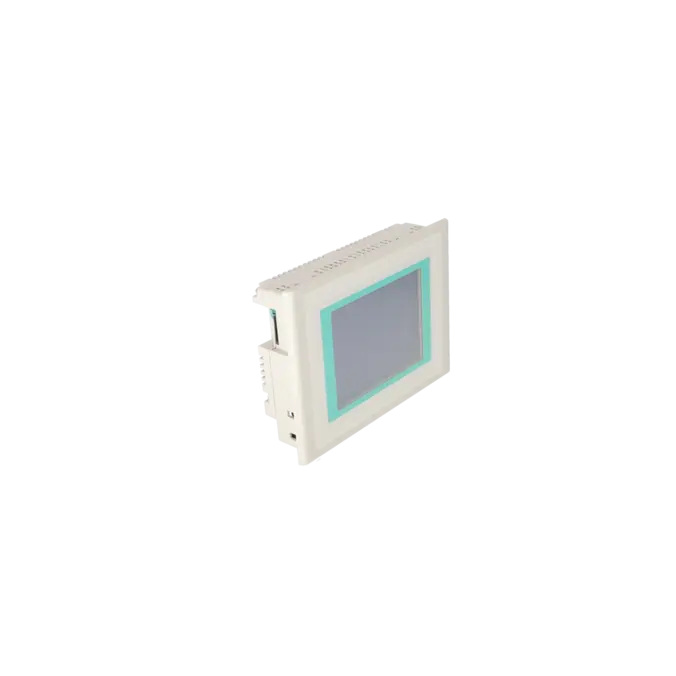

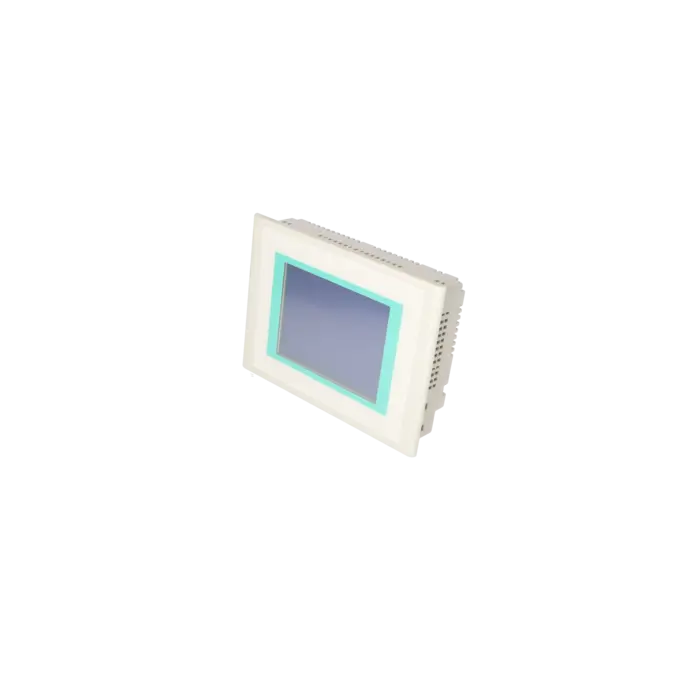

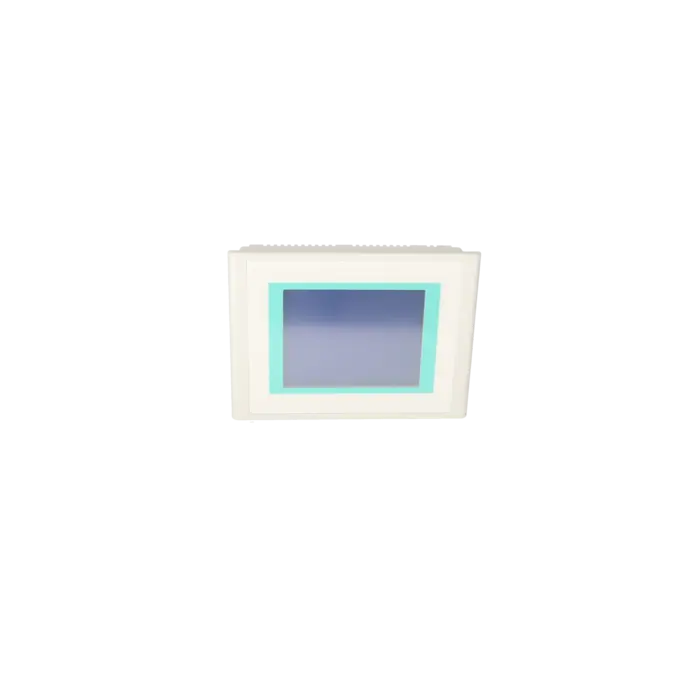

6AV6642-0BC01-1AX0 ist ein Siemens SIMATIC Touch Panel TP177B DP Blue Mode für die Bedienung und Beobachtung von Maschinen und Anlagen. Das HMI-Panel wird typischerweise in Schaltschranktüren, Bedienpulten und dezentralen Maschinenbedienstellen eingesetzt, wenn bestehende Steuerungen über MPI oder PROFIBUS-DP bedient werden sollen. Als Touch Panel der SIMATIC-HMI-Familie eignet es sich für Anlagen, in denen Bedienbilder, Meldungen, Prozesswerte und einfache Rezepturfunktionen vor Ort verfügbar sein müssen. Besonders relevant ist die Artikelnummer für Betreiber älterer Maschinen, bei denen die vorhandene Projektierung, Einbausituation und Kommunikationsstruktur weiter genutzt werden sollen. Bei Austausch oder Reparatur ist deshalb nicht nur die Artikelnummer entscheidend, sondern auch die vorhandene HMI-Projektierung und die Schnittstellenumgebung.

Wichtige technische Daten und was diese in der Praxis bedeuten

Das TP177B DP Blue Mode besitzt ein STN-Display mit 5,7 Zoll Bildschirmdiagonale, eine Auflösung von 320 x 240 Pixeln und eine blau abgestufte Darstellung. Die Bedienung erfolgt über einen analogen resistiven Touchscreen, der für typische industrielle Bedienaufgaben ausgelegt ist. Für die Anbindung an Steuerungen stehen Schnittstellen wie RS422, RS485 und USB zur Verfügung, wobei die Prozesskommunikation über MPI und PROFIBUS-DP für viele Bestandsanlagen besonders wichtig ist. Die Projektierung erfolgt mit WinCC flexible 2005 oder höher, was bei Ersatz, Migration oder Wiederinbetriebnahme zwingend zur vorhandenen Projektdatei passen muss. Die Schutzart IP65 an der Front unterstützt den Einbau in Bedienfronten, während die Rückseite mit IP20 für den Schaltschrankbereich vorgesehen ist.

Produktstatus, Life-Cycle-Status und Obsoleszenz

6AV6642-0BC01-1AX0 gehört zu einer älteren SIMATIC-HMI-Generation und ist im Produktumfeld als Ersatzteilartikel einzuordnen. Für Betreiber bedeutet das ein erhöhtes Augenmerk auf Obsoleszenz, Ersatzteilverfügbarkeit und Projektkompatibilität, weil ein ungeplanter Ausfall direkt die Bedienbarkeit der Maschine beeinträchtigen kann. Ein eindeutig verifizierter, direkt kompatibler Nachfolger für diese konkrete Artikelnummer wird hier nicht als feste Austauschlösung genannt, da bei HMI-Panels Displaygröße, Schnittstellen, Projektierungssoftware, Runtime-Funktionen, Einbauausschnitt und Steuerungsanbindung zusammen bewertet werden müssen. Sinnvoll ist deshalb eine frühzeitige Klärung, ob Reparatur, Austauschgerät, Bevorratung oder Migration die wirtschaftlich passende Strategie ist. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei einem defekten 6AV6642-0BC01-1AX0 sind vor allem Reparatur, Austausch und Ersatzteilversorgung relevant, wenn eine bestehende Anlage ohne sofortige HMI-Migration weiterbetrieben werden soll. Eine Reparatur kann sinnvoll sein, wenn Display, Touchoberfläche, Schnittstellen oder interne Elektronik instandsetzbar sind und die vorhandene Projektierung erhalten bleiben soll. Ein Austauschgerät kann Stillstandszeiten reduzieren, wenn die Maschine kurzfristig wieder bedienbar sein muss. Für Anlagen mit mehreren älteren SIMATIC-HMI-Geräten kann Life Cycle Management helfen, Bestände, Ausfallrisiken und Bevorratung strukturiert zu bewerten. Der Technische Vor-Ort-Service ist besonders dann relevant, wenn Backups, Projektstände, Parametrierungen oder die sichere Wiederinbetriebnahme direkt an der Anlage geklärt werden müssen. Garantie und Gewährleistung erhöhen die Planungssicherheit bei Reparatur, Verkauf und Austausch.

Kann 6AV6642-0BC01-1AX0 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn das Panel elektronisch oder mechanisch instandsetzbar ist und weiter in der bestehenden Anlage genutzt werden soll. Bei typischen Fehlerbildern wie dunklem Display, fehlerhafter Touchbedienung, Kommunikationsproblemen oder Startfehlern wird das individuelle Fehlerbild analysiert und die Ursache eingegrenzt. Die Instandsetzung kann bis auf Bauteilebene erfolgen. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Nach der Reparatur erfolgt eine Funktionsprüfung im hauseigenen Testzentrum; Garantie und Gewährleistung erhöhen die Planungssicherheit.

Was tun, wenn 6AV6642-0BC01-1AX0 kurzfristig ausfällt?

Bei einem kurzfristigen Ausfall sollte zuerst geklärt werden, ob ein Austauschgerät, eine Reparatur oder ein vorhandenes Backup die schnellste Wiederinbetriebnahme ermöglicht. Entscheidend sind die Artikelnummer, die vorhandene Projektierung, die Schnittstellenkonfiguration und der Zustand des defekten Panels. Wenn keine aktuelle Projektsicherung vorliegt, kann die Daten- und Projektlage zum Engpass werden. Ein Austausch ist besonders dann sinnvoll, wenn die Maschine schnell wieder bedienbar sein muss. Eine Reparatur ist eher geeignet, wenn die Baugruppe erhalten bleiben soll oder ein 1:1-Ersatz nur eingeschränkt verfügbar ist.

Ist 6AV6642-0BC01-1AX0 mit bestehenden SIMATIC-Steuerungen kompatibel?

Die Kompatibilität hängt von der vorhandenen Projektierung, der Schnittstellenkonfiguration und der Steuerungsanbindung ab. Das Panel ist für Anwendungen mit MPI und PROFIBUS-DP ausgelegt und kann in passenden Bestandsanlagen mit SIMATIC-Steuerungen eingesetzt werden. Vor einem Austausch sollte geprüft werden, ob die projektierte Gerätevariante, die Busadresse, die Übertragungsrate und die verwendete Projektierungssoftware zur Anlage passen. Eine reine Übereinstimmung der Bauform reicht nicht aus, wenn die HMI-Projektdatei, Firmware oder Kommunikationsparameter abweichen.

Welche Software wird für 6AV6642-0BC01-1AX0 benötigt?

Für die Projektierung wird WinCC flexible 2005 oder höher benötigt. In der Praxis ist wichtig, dass die vorhandene Projektdatei zum konkreten Gerätetyp und zur installierten Umgebung passt. Bei einem Austausch sollte deshalb vorab geprüft werden, ob ein aktuelles HMI-Projekt, ein Backup oder eine übertragbare Sicherung vorhanden ist. Ohne passende Projektdatei kann ein funktionsfähiges Panel zwar elektrisch in Ordnung sein, aber nicht ohne Weiteres die Bedienaufgaben der Anlage übernehmen. Bei älteren Anlagen sollte die Projekt- und Backup-Situation frühzeitig bewertet werden.

Gibt es einen direkten Nachfolger für 6AV6642-0BC01-1AX0?

Ein direkter, ohne weitere Prüfung einsetzbarer Nachfolger sollte nicht pauschal angenommen werden. Bei HMI-Panels müssen Einbauausschnitt, Displaygröße, Schnittstellen, Projektierung, Runtime-Funktionen und Steuerungsanbindung zusammenpassen. Eine Migration auf eine neuere HMI-Generation kann technisch sinnvoll sein, erfordert aber in der Regel eine Prüfung und Anpassung des Projekts. Wenn die bestehende Anlage weiterbetrieben werden soll, sind Reparatur, Austauschgerät oder Bevorratung oft eine geeignete Zwischen- oder Langfriststrategie, bis eine geplante Migration wirtschaftlich und technisch vorbereitet ist.

Wann lohnt sich bei 6AV6642-0BC01-1AX0 Reparatur statt Austausch?

Eine Reparatur lohnt sich besonders dann, wenn die vorhandene Maschine unverändert weiterlaufen soll und das Panel mit seiner Projektierung weiterhin zur Anlage passt. Sie kann wirtschaftlich interessant sein, wenn ein Austauschgerät schwer beschaffbar ist oder eine Migration zusätzlichen Engineering-Aufwand auslösen würde. Bei der Reparatur werden Fehlerbild und Ursache analysiert, defekte Komponenten bei Bedarf bis auf Bauteilebene instand gesetzt und das Gerät anschließend funktionsgeprüft. Der Kostenvoranschlag unterstützt die Entscheidung zwischen Reparatur, Austausch und Migration.

Wie lässt sich das Obsoleszenzrisiko bei 6AV6642-0BC01-1AX0 reduzieren?

Das Risiko lässt sich reduzieren, indem Ersatzteilbedarf, installierte Stückzahlen, Projektdateien und Ausfallkritikalität strukturiert bewertet werden. Für kritische Anlagen sind Bevorratung, geprüfte Austauschgeräte, Reparaturfähigkeit und aktuelle Backups zentrale Faktoren. Besonders bei älteren SIMATIC-HMI-Panels sollte geklärt werden, ob die vorhandene Projektierung gesichert ist und ob Ersatzgeräte im Fehlerfall schnell einsatzfähig wären. Life Cycle Management unterstützt dabei, technische Risiken und Beschaffungsrisiken planbar zu machen, bevor ein ungeplanter Stillstand entsteht.
