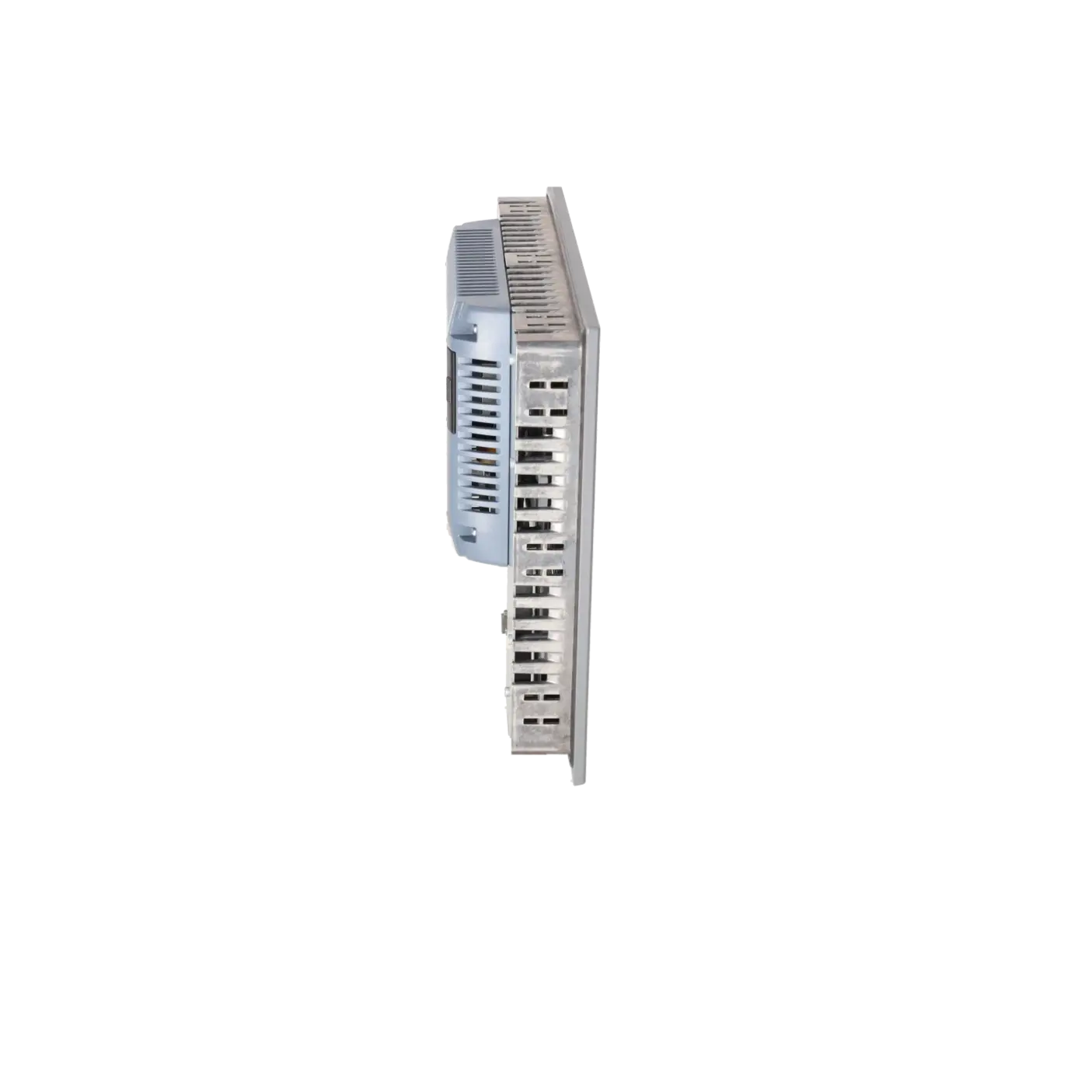

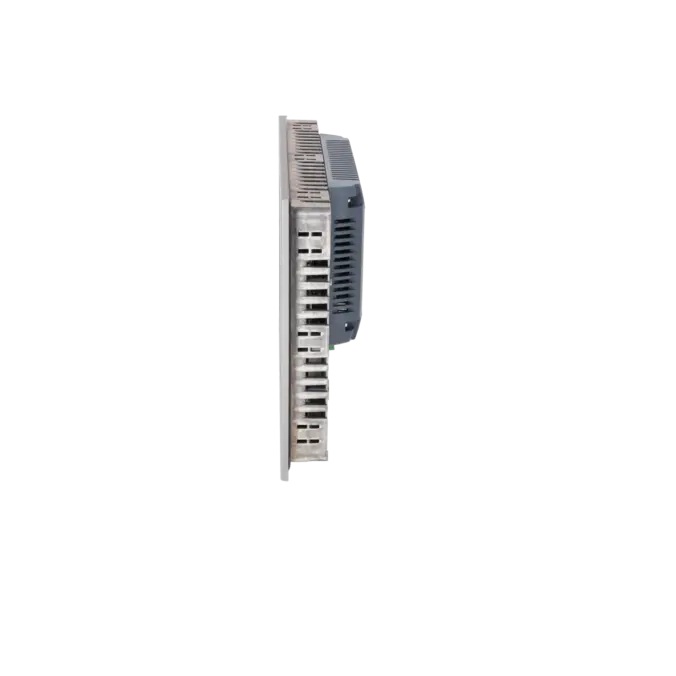

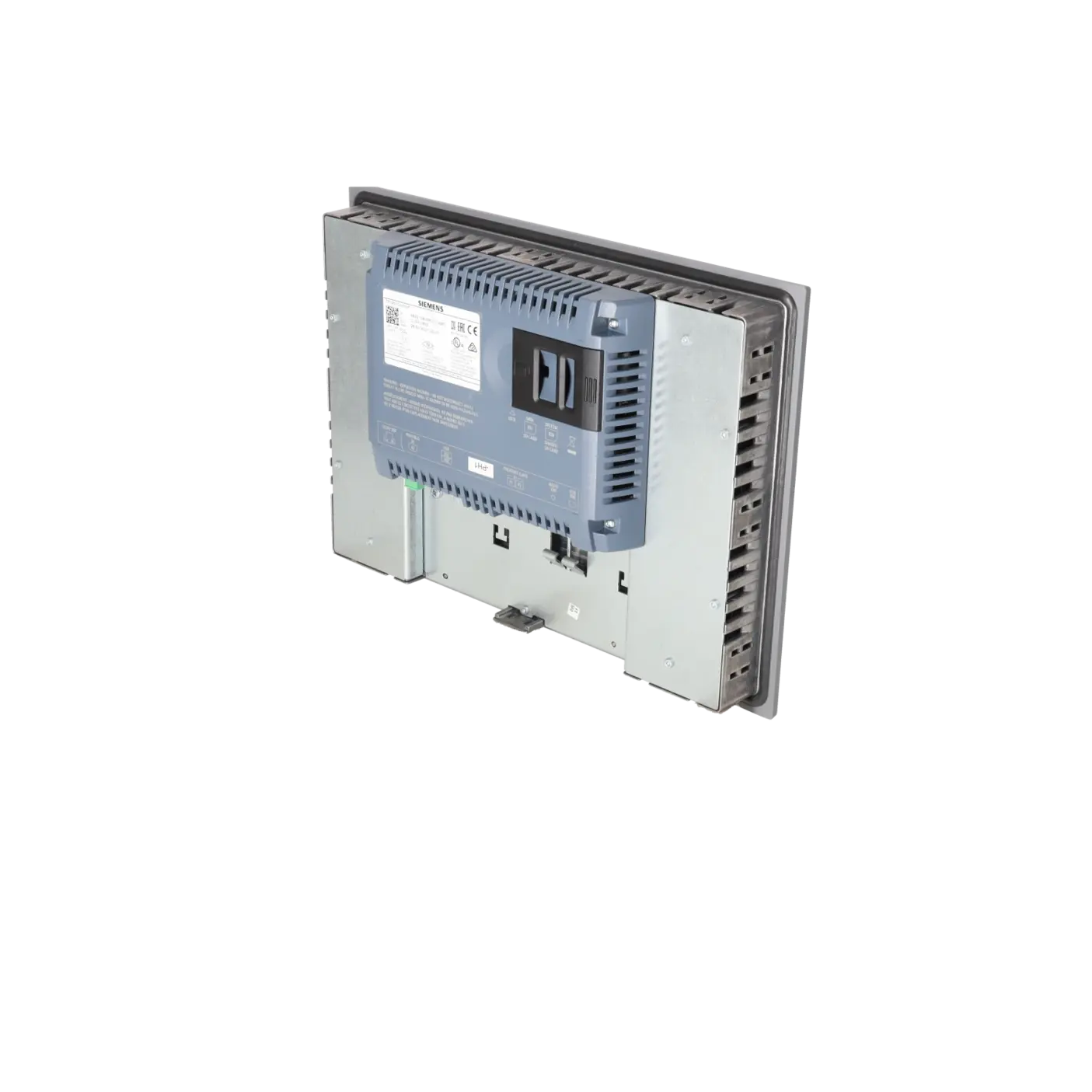

6AV2124-0MC01-0AX0

  • SIEMENS | HMI | Touch-Panels

  • EICHLER-Art.Nr.: K0251526
  • EAN: 4025515079002
  • UPC: 040892686050

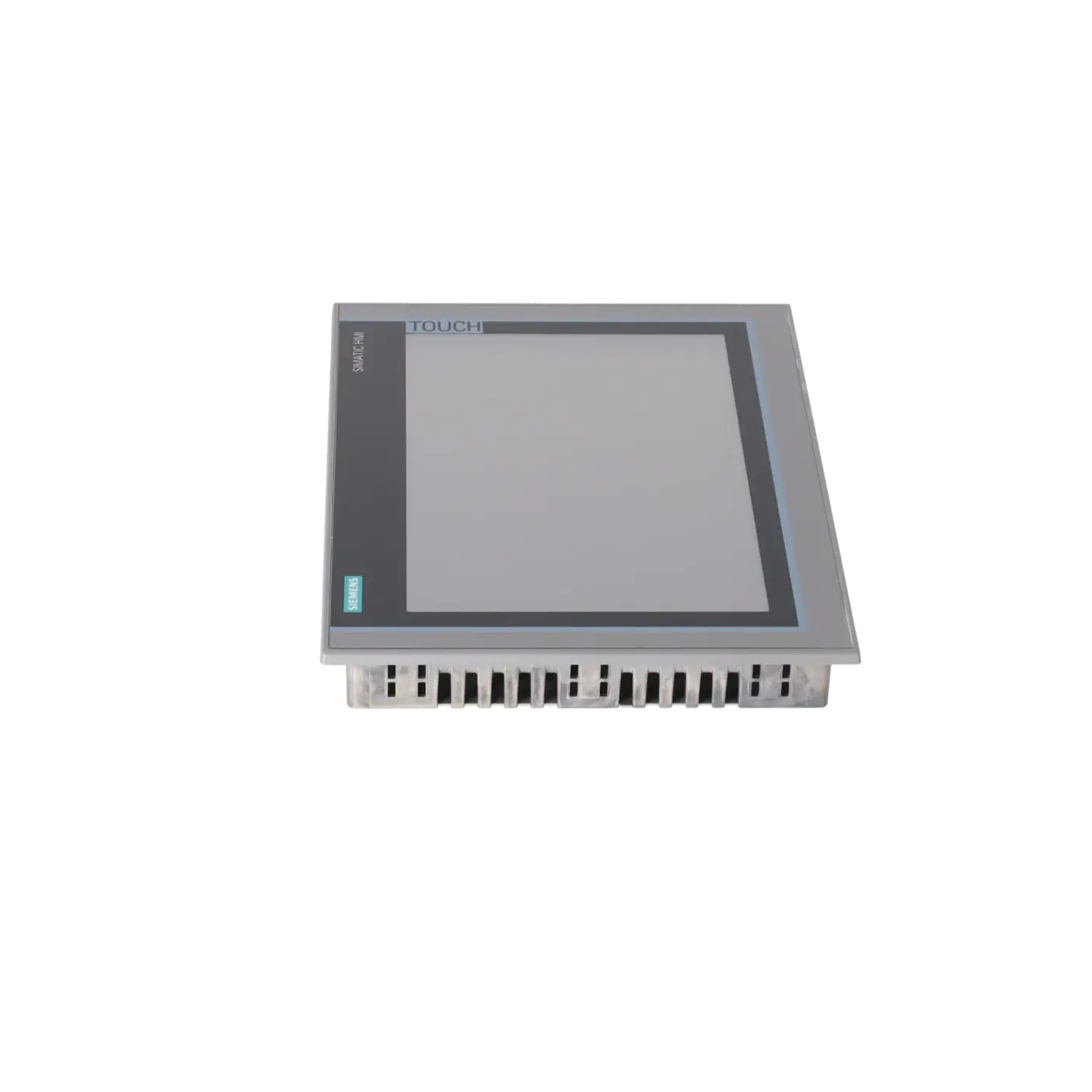

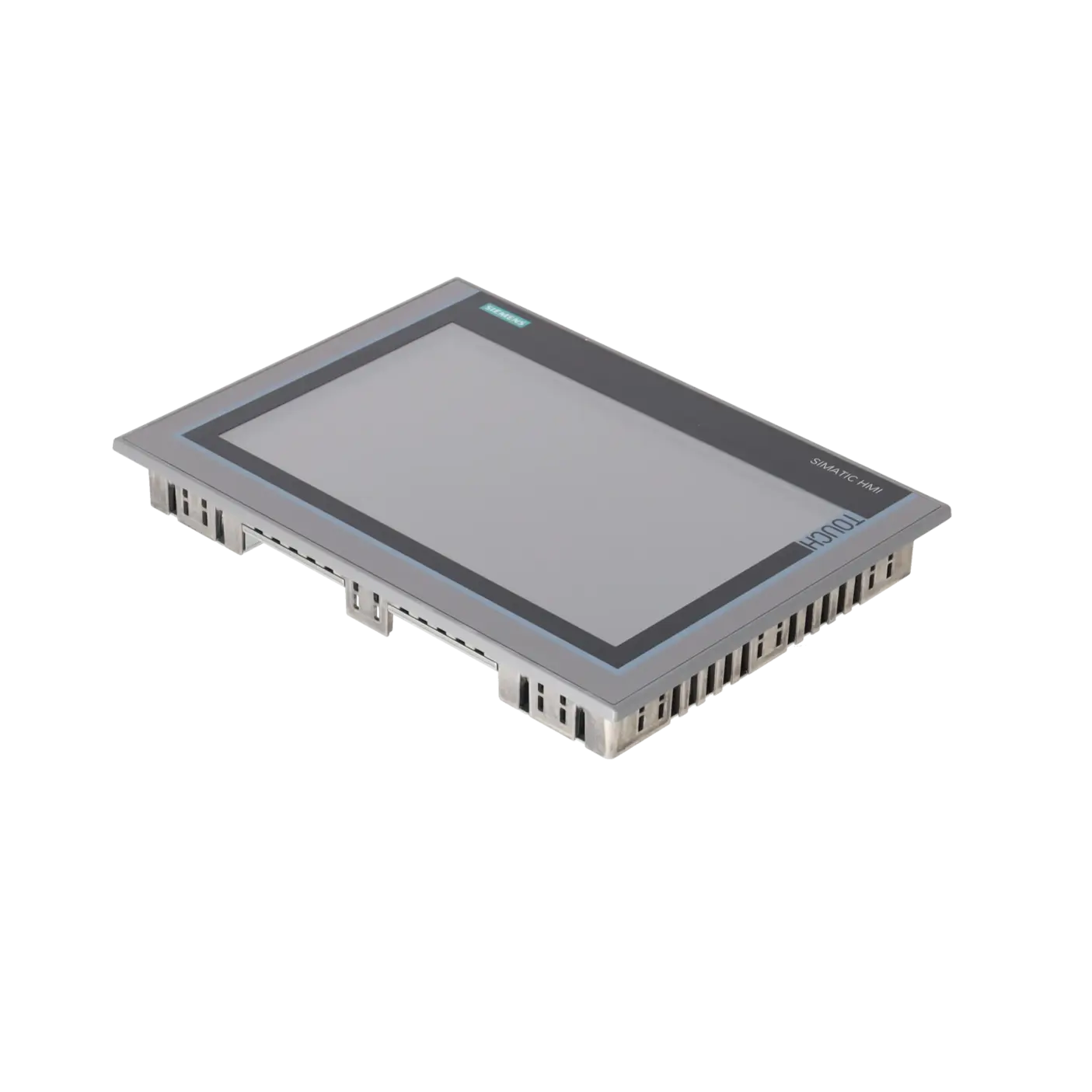

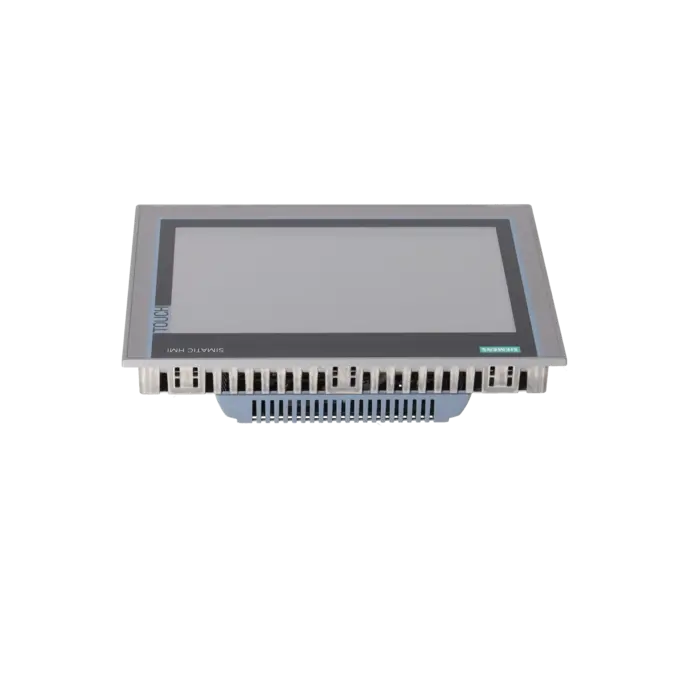

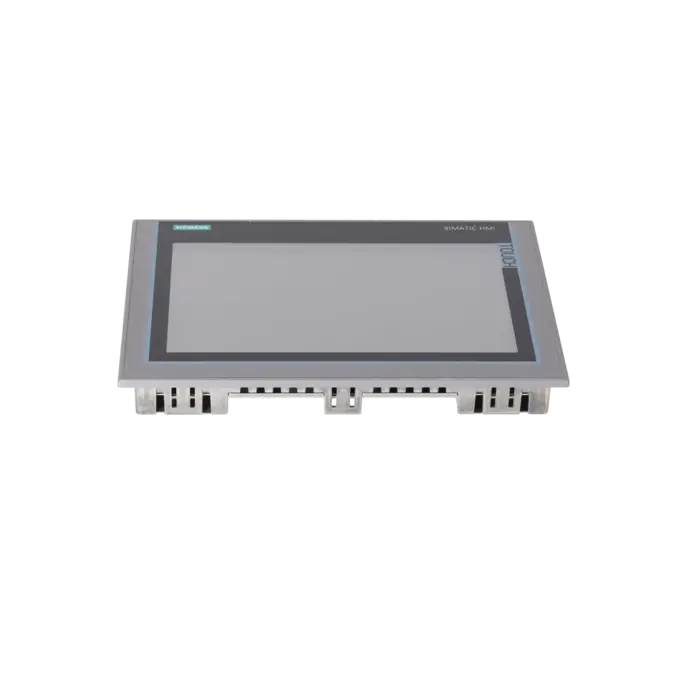

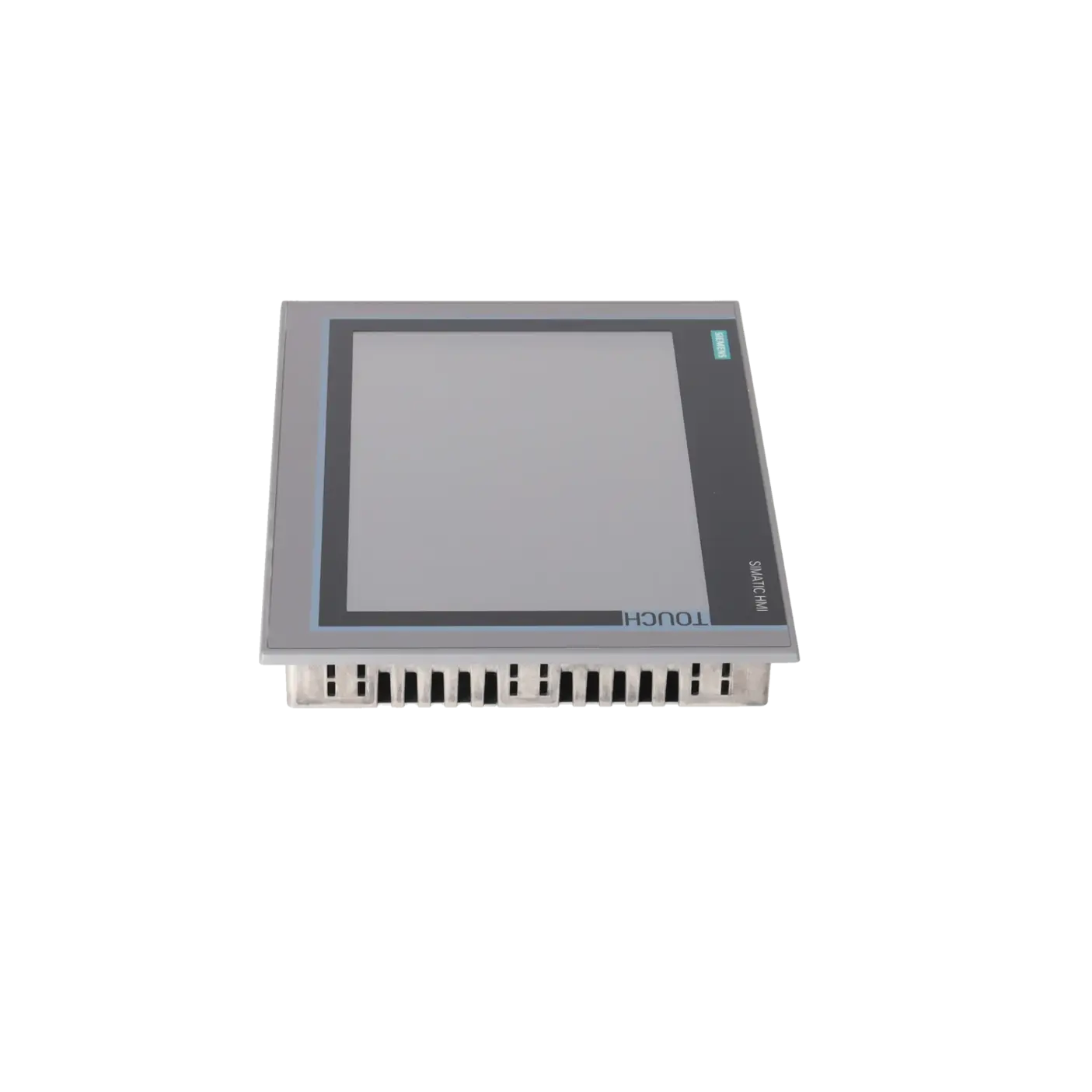

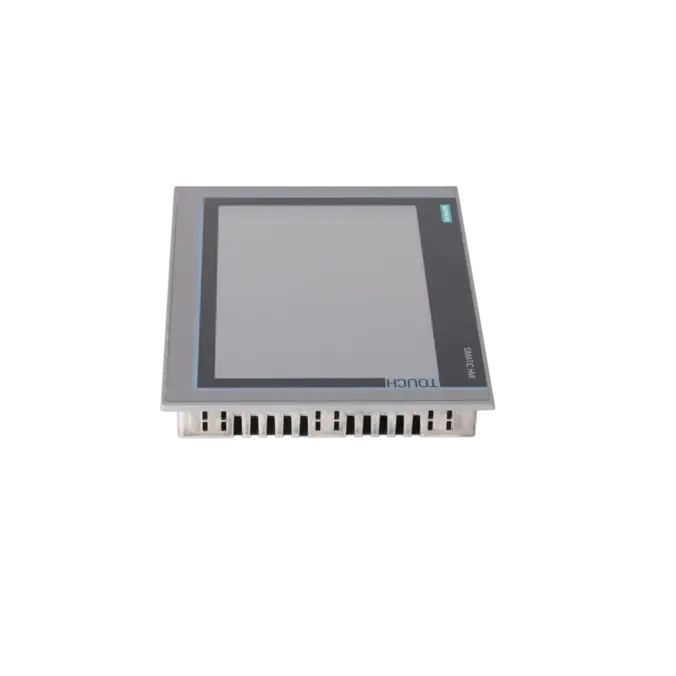

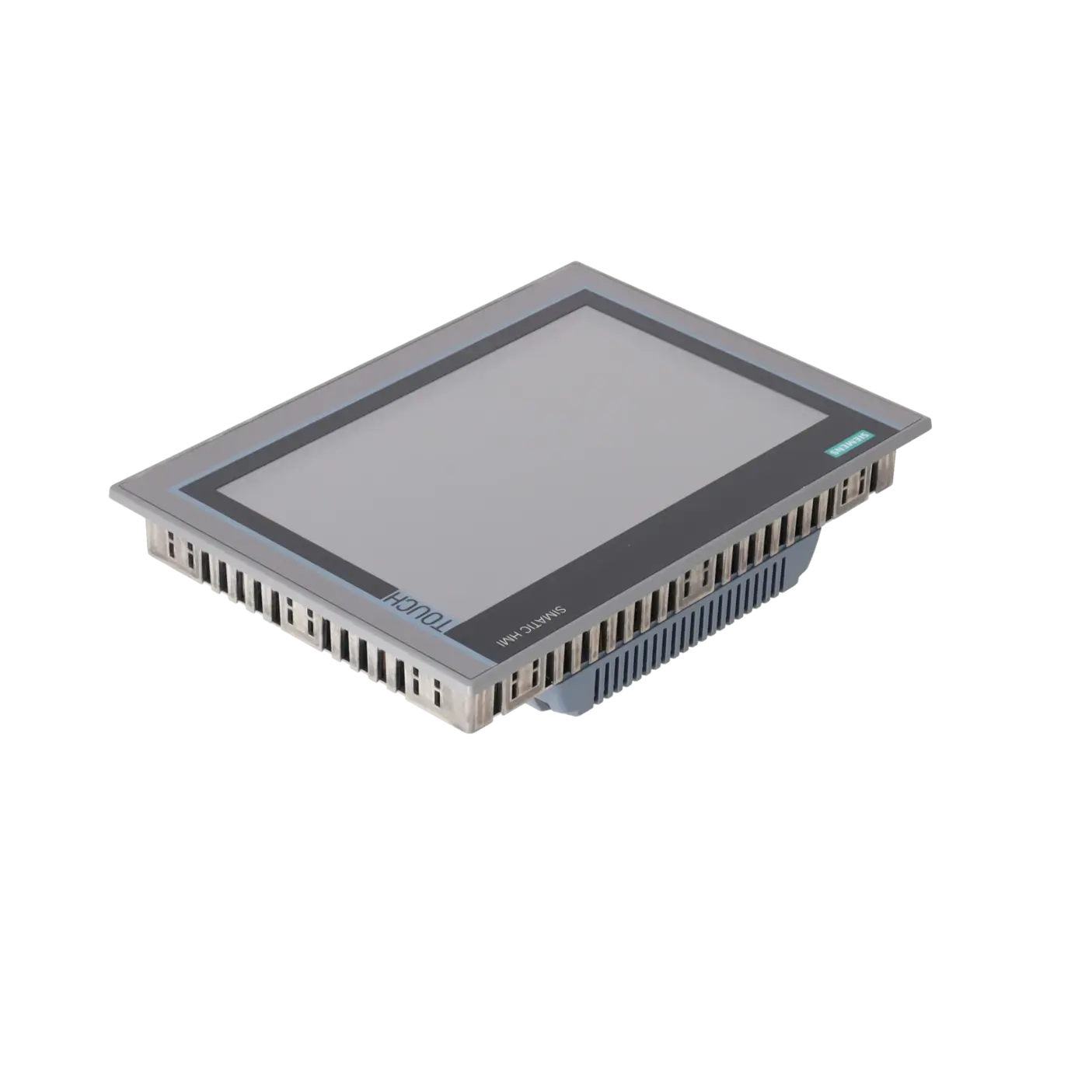

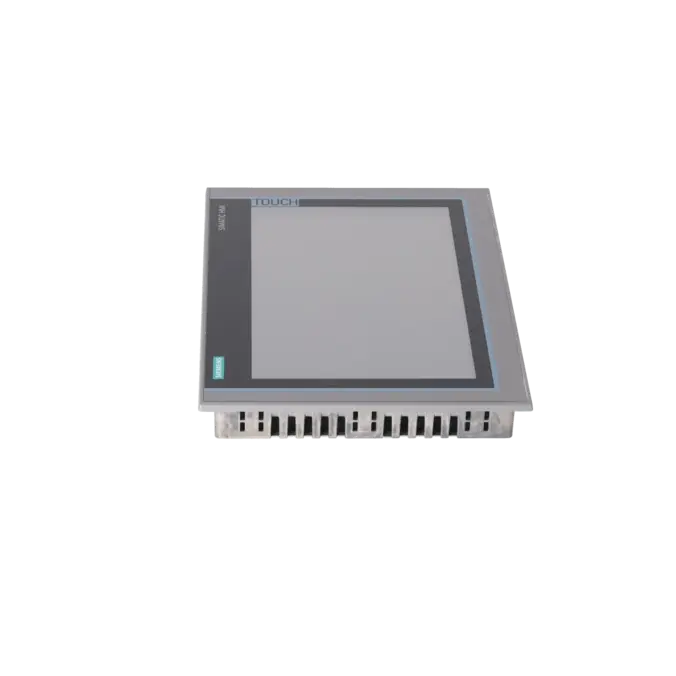

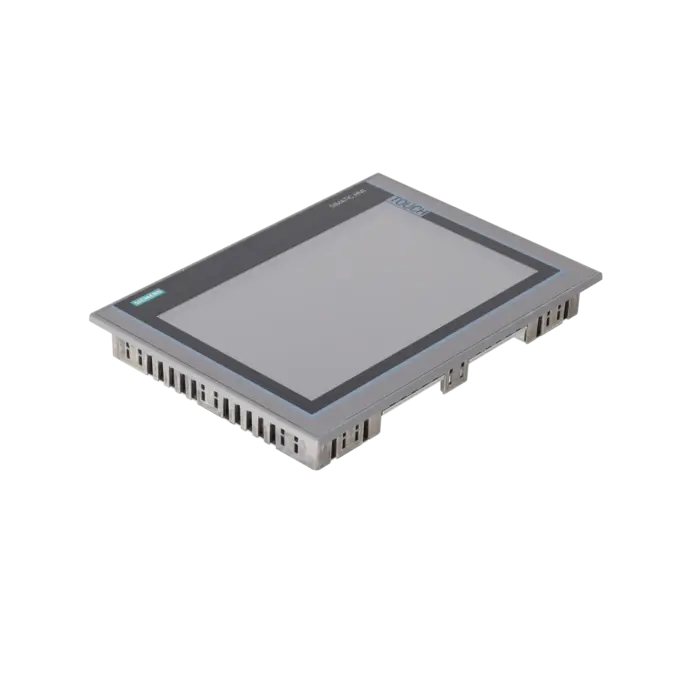

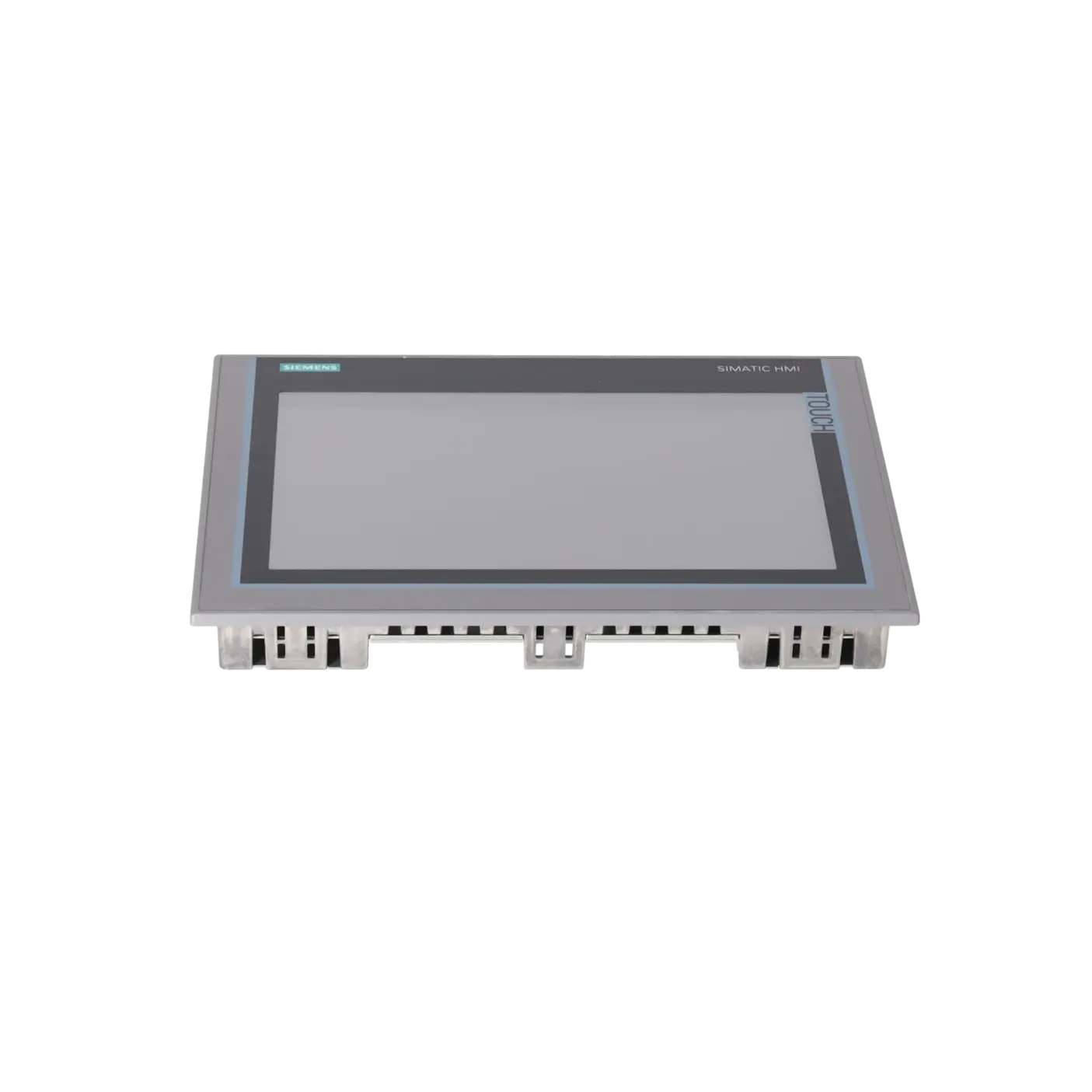

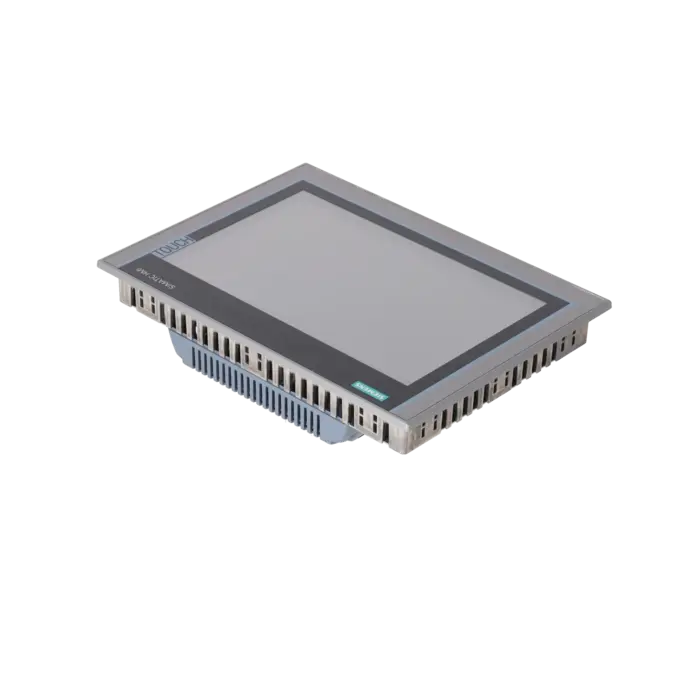

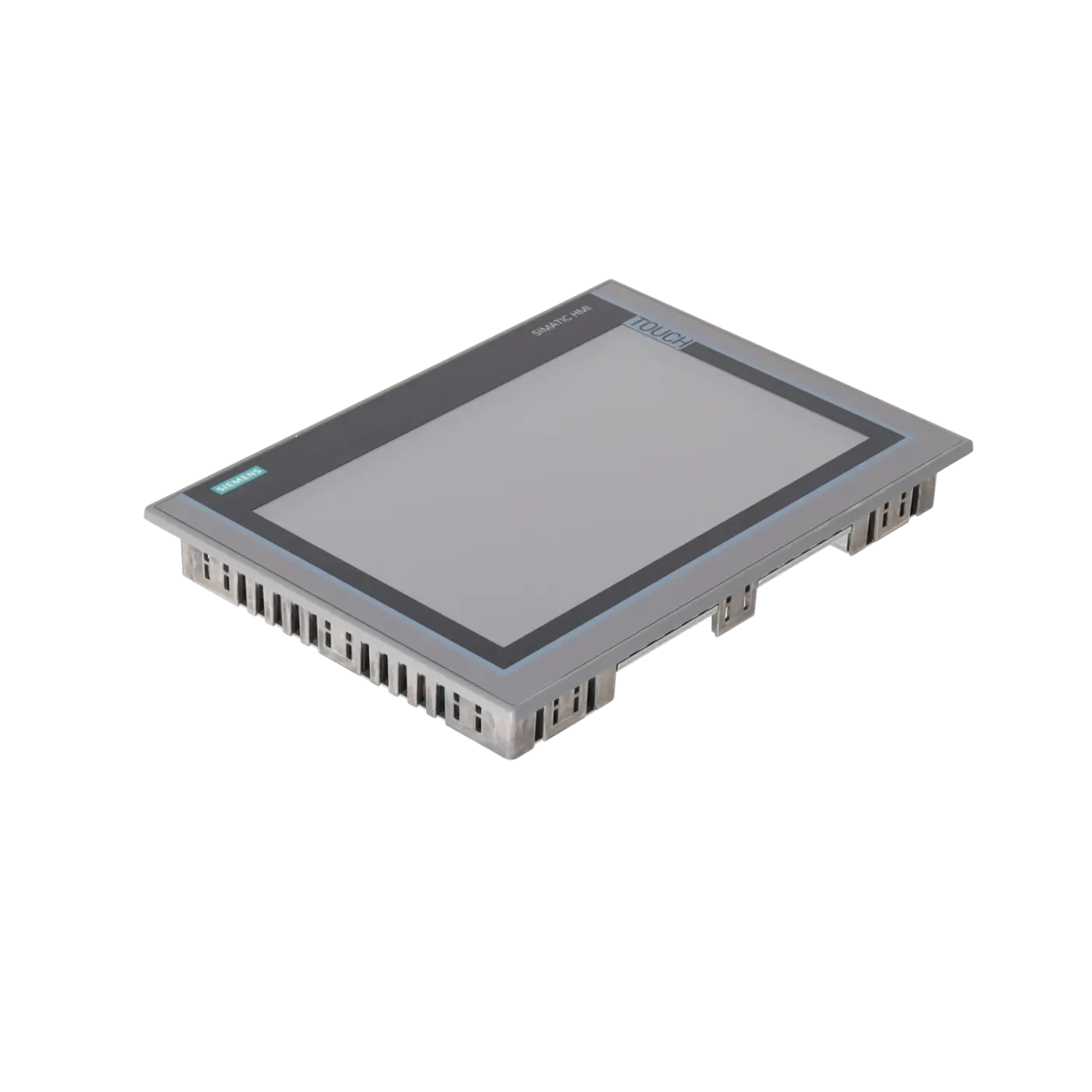

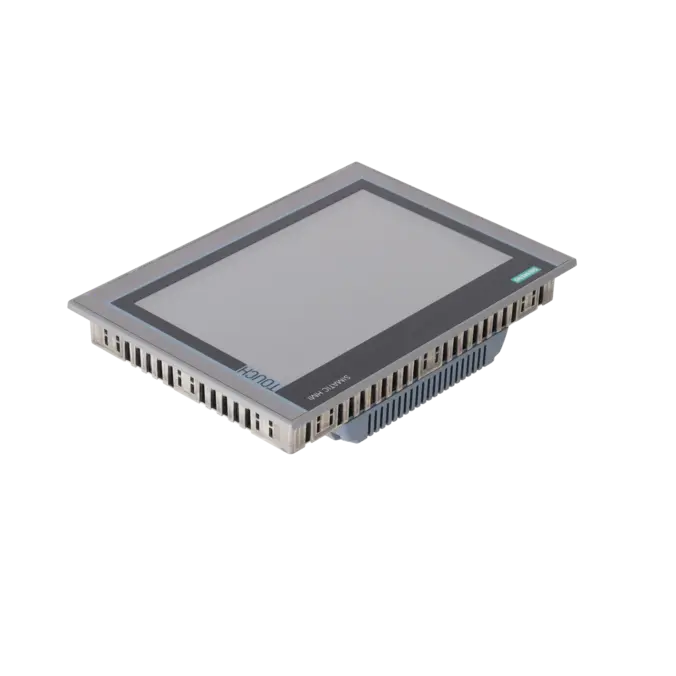

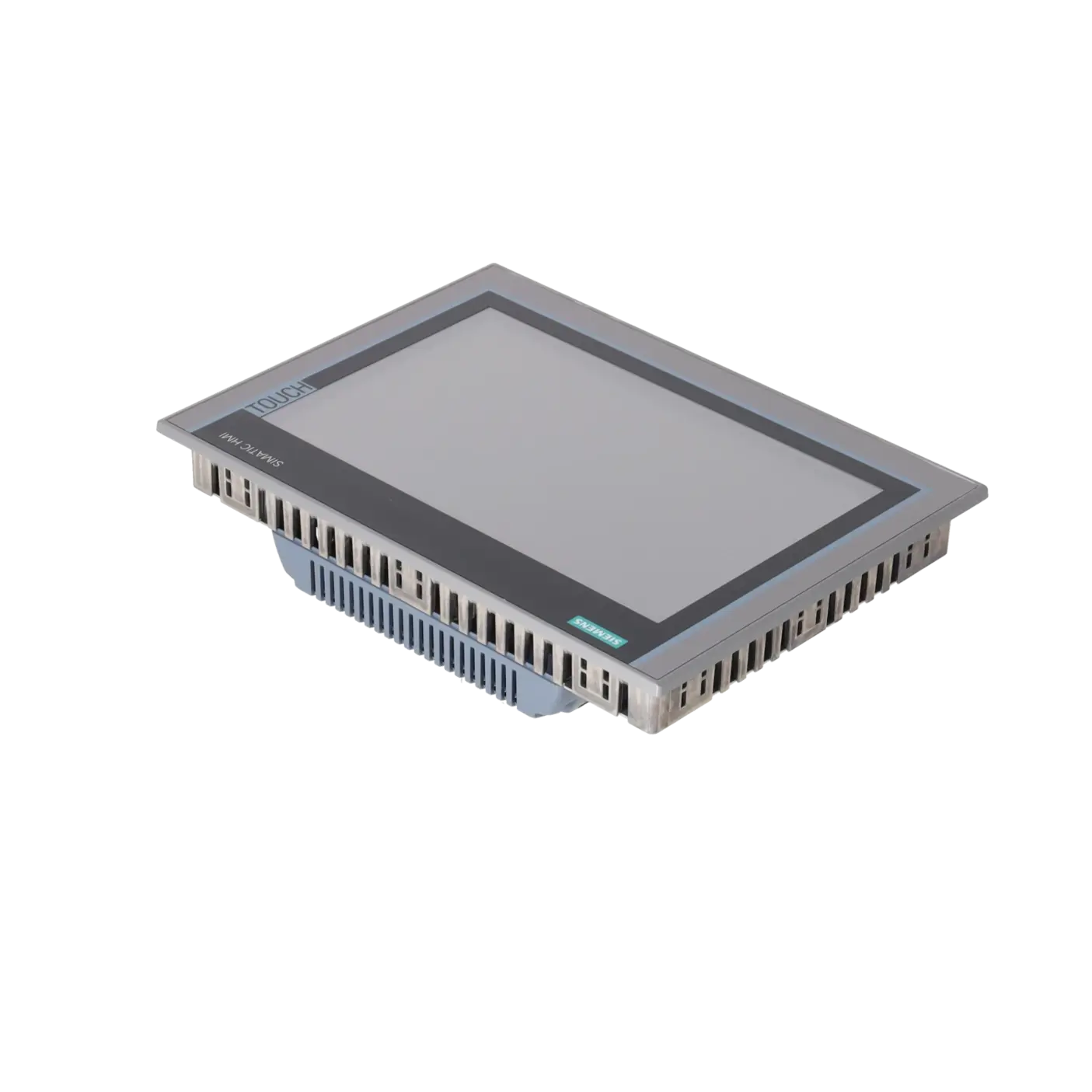

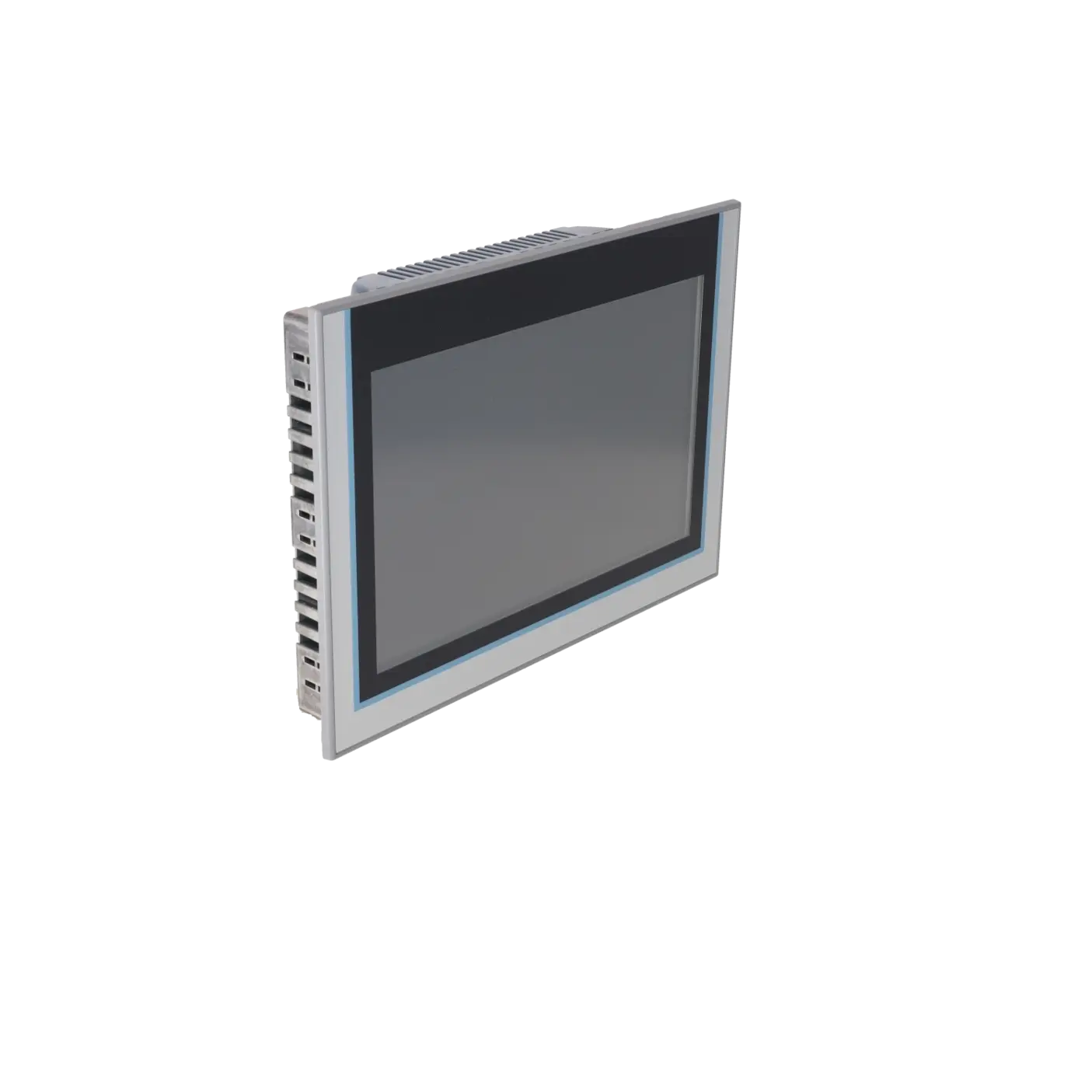

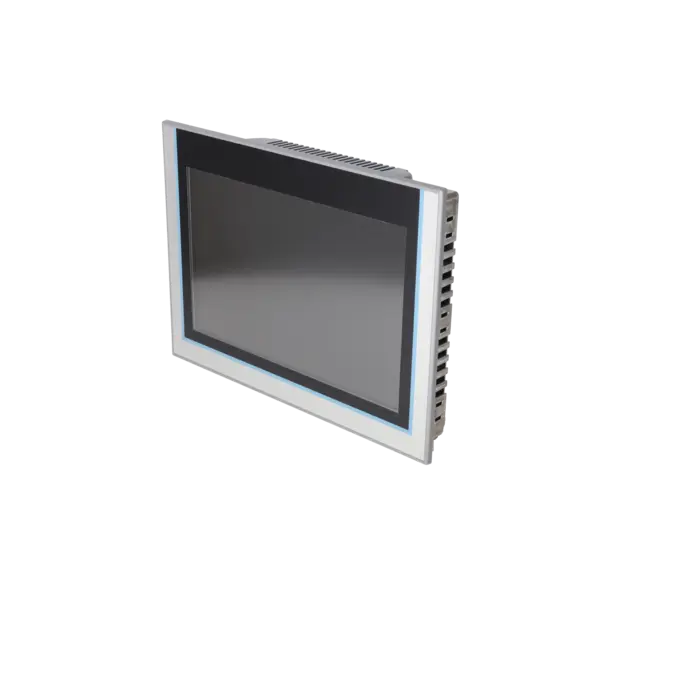

SIMATIC HMI TP1200 COMFORT, COMFORT PANEL, TOUCHBEDIENUNG, 12 WIDESCREEN-TFT-DISPLAY, 16 MIO FARBEN, PROFINET SCHNITTSTELLE, MPI/PROFIBUS-DP SCHNITTSTELLE, 12MBYTE PROJEKTIERUNGSSPEICHER, WINDOWS CE 6.0 (MICROSOFT-SUPPORT INKLUSIVE SICHERHEITSUPDATES EINGESTELLT) PROJEKTIERBAR AB WINCC COMFORT V11

  • EICHLER-Art.Nr.: K0251526
  • EAN: 4025515079002
  • UPC: 040892686050

SIMATIC HMI TP1200 COMFORT, COMFORT PANEL, TOUCHBEDIENUNG, 12 WIDESCREEN-TFT-DISPLAY, 16 MIO FARBEN, PROFINET SCHNITTSTELLE, MPI/PROFIBUS-DP SCHNITTSTELLE, 12MBYTE PROJEKTIERUNGSSPEICHER, WINDOWS CE 6.0 (MICROSOFT-SUPPORT INKLUSIVE SICHERHEITSUPDATES EINGESTELLT) PROJEKTIERBAR AB WINCC COMFORT V11

1-3 Tage

!

von 386,70 €

bis 3.370,76 €

je Stck. 159,00 €

1-3 Tage

10+ Stck.

2.628,00 €

je Stck. 159,00 €

2.628,00 € *

Geben Sie hier bitte einen Angebots-Empfänger an.


1-3 Tage

10+ Stck.

2.920,00 €

je Stck. 159,00 €

2.920,00 € *

Geben Sie hier bitte einen Angebots-Empfänger an.


1-3 Tage

10+ Stck.

3.212,00 €

3.212,00 € *

Geben Sie hier bitte einen Angebots-Empfänger an.


Lieferinformationen
Exportkennzeichen AL: N ECCN: 5A992
Nettogewicht pro ME 3.46
Mengeneinheit (ME) 1 Stück
Verpackungsmenge 1
Zusätzliche Produktinformationen
Produktstatus
EAN 4025515079002
UPC 040892686050
Statistische Warennummer 85371098
Listenkennzeichen (LKZ) ST80.1N
Fabrikategruppe 3404
Ursprungsland DE
Einhaltung der Stoffbeschränkungen entsprechend der RoHS-Richtlinie Seit: 20110131
Klassifizierungen Version Klassifizierung
eClass 4 27-36-01-02
eClass 5.1 27-24-23-02
eClass 6.0 27-24-23-02
ETIM 3 /
ETIM 4 EC001412
ETIM 5 EC001412

Was ist das 6AV2124-0MC01-0AX0 (TP1200 Comfort)?

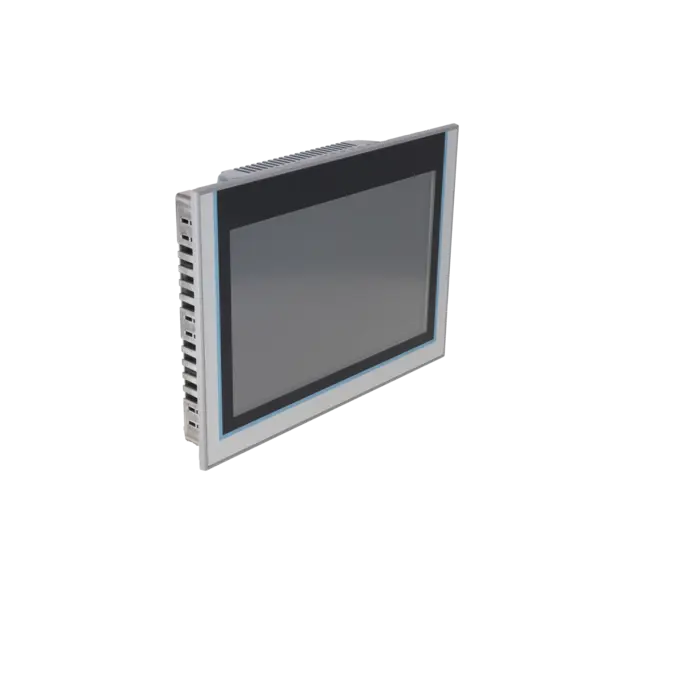

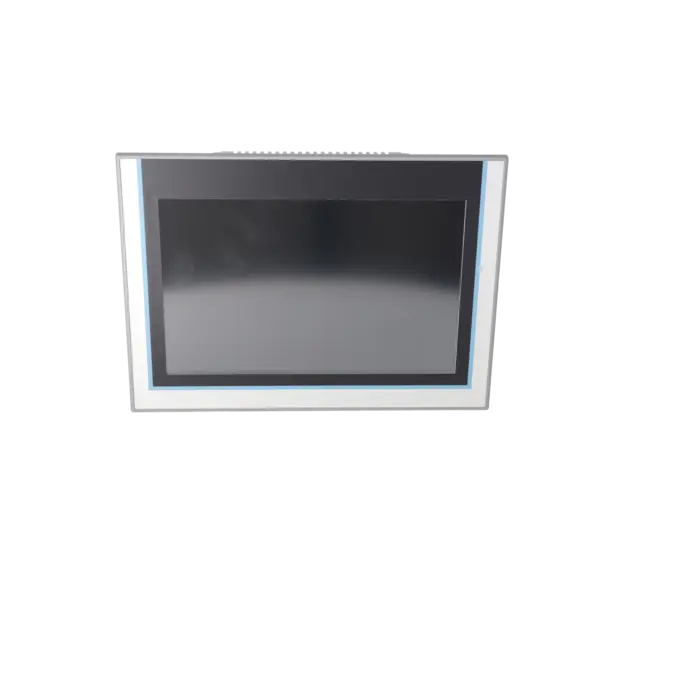

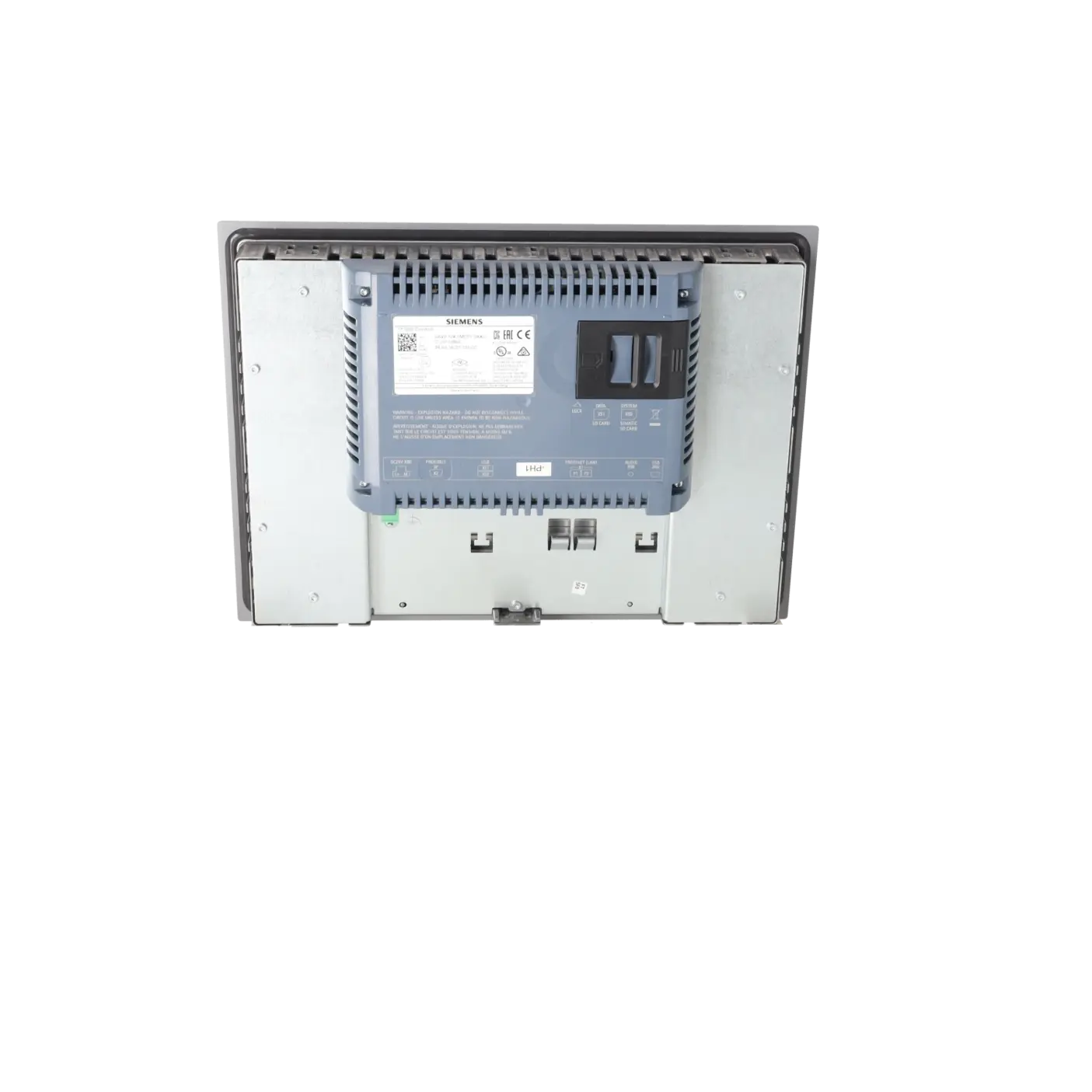

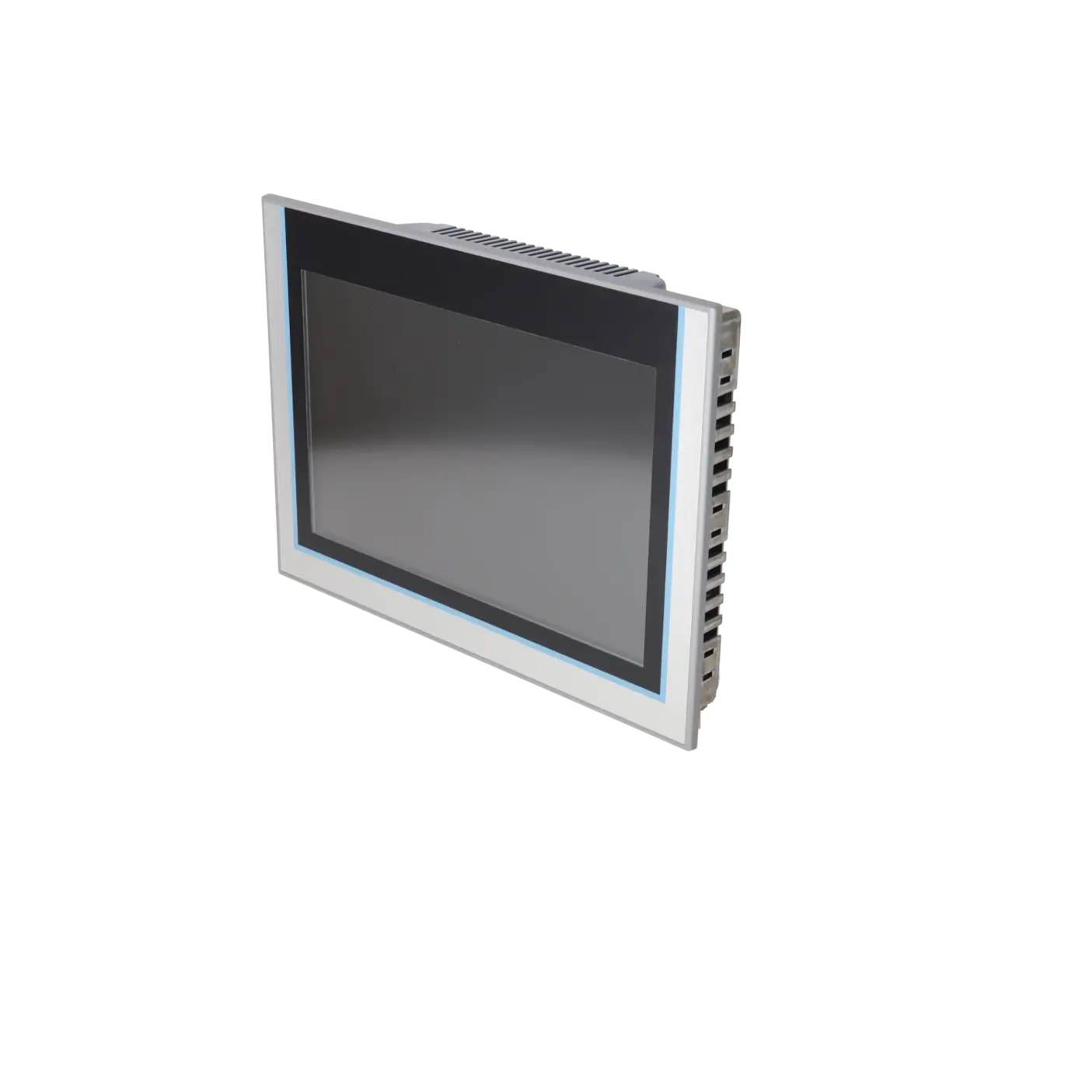

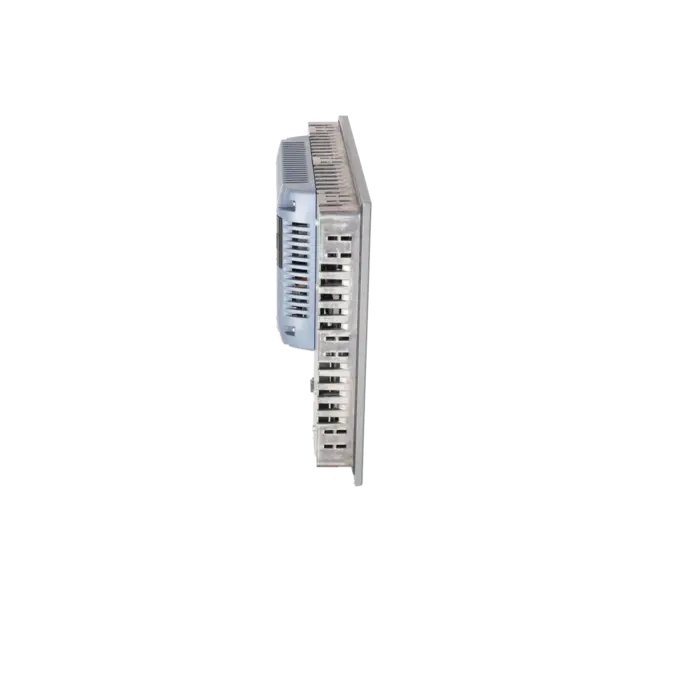

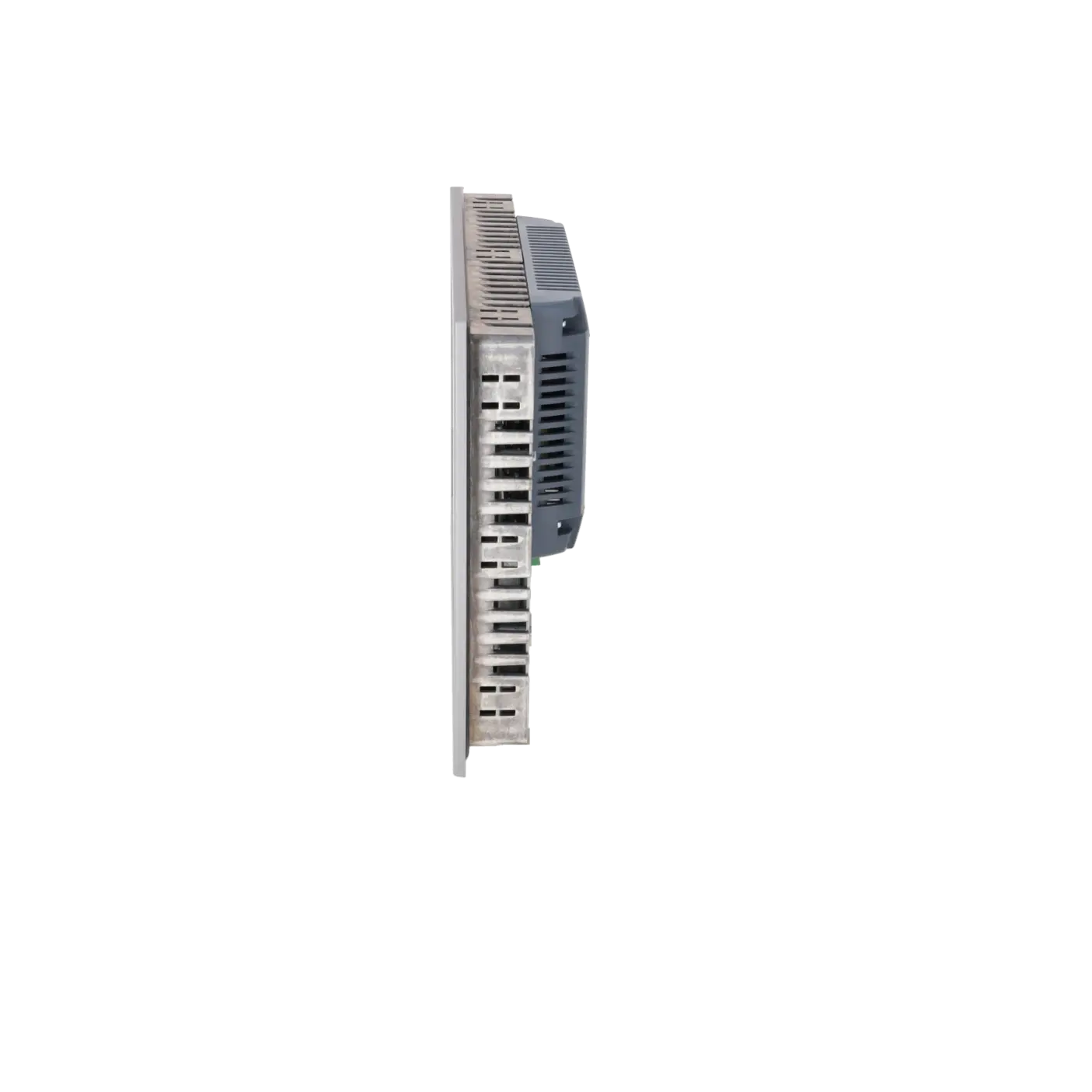

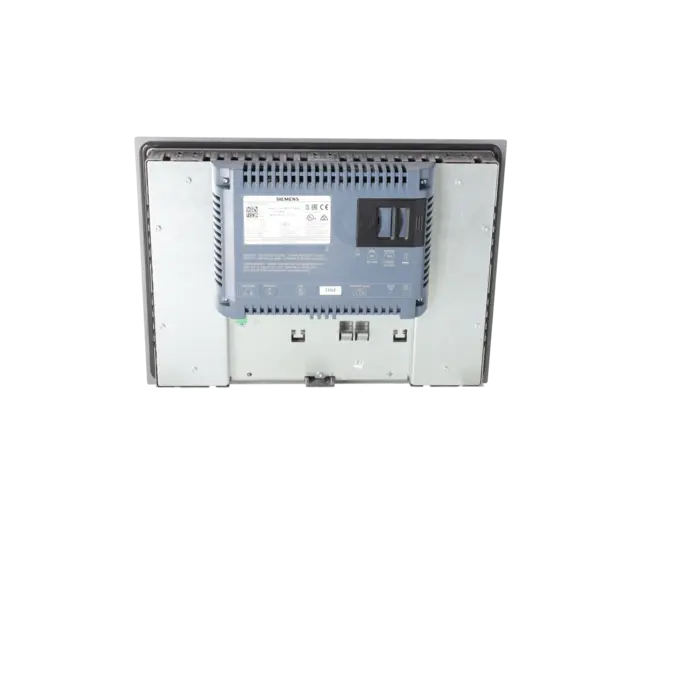

Das 6AV2124-0MC01-0AX0 ist ein SIMATIC HMI TP1200 Comfort – ein 12"-Touchpanel für Maschinen- und Anlagenvisualisierung. Es kombiniert ein großes Widescreen-Display mit robusten Industrie-Schnittstellen (PROFINET + PROFIBUS/MPI) und eignet sich besonders als 1:1-Ersatz in Bestandsanlagen, wenn Stillstand schnell beendet werden soll.

Technische Kerndaten auf einen Blick

Das Panel verfügt über 12,1" TFT, 1280×800 Pixel und 16 Mio. Farben. Die Versorgung erfolgt mit 24 V DC (19,2–28,8 V), typische Leistungsaufnahme 20 W. Für die Projektierung nennt Siemens WinCC Comfort V11 und Windows CE 6.0 als OS-Basis.

Display & Touch: 12,1" Widescreen (1280×800)

Der Touch ist analog-resistiv (typisch: bedienbar auch mit Handschuhen/Bedienstift je nach Ausführung). Backlight-MTBF ist mit 80.000 h (25 °C) angegeben und die Helligkeit ist 0–100 % dimmbar – ein starkes Argument für langlebige Visualisierung im Dauerbetrieb.

Kommunikation: PROFINET (2-Port) und PROFIBUS/MPI

Für die Integration bietet das Gerät Industrial Ethernet/PROFINET als 2-Port-Switch sowie RS485/RS422 kombiniert für PROFIBUS und MPI. Dadurch passt es sowohl in Ethernet-basierte Anlagen als auch in klassische S7-Umgebungen.

Speicher, Schnittstellen & Medien: 12 MB, USB, SD-Slots

Siemens nennt 12 MB Speicher für User-Daten, zusätzlich 2× USB 2.0 und 2× SD-Card-Slots. Das erleichtert Updates, Backup/Restore und Datentransfer bei Service-Einsätzen.

Schutzart & Einbau: IP65 Front, Ausschnitt & Einbautiefe

Vorne ist das Panel mit IP65 geschützt (Rückseite IP20). Für den Schaltschrank sind Maße wie Front 330×241 mm, Ausschnitt 310×221 mm und Einbautiefe 64 mm angegeben – das unterstützt den schnellen Austausch ohne mechanische Überraschungen.

Lifecycle (Phase-out): Ersatzteilstrategie für Bestandsanlagen

Da Siemens den Status „Phase Out Announce“ ausweist, steigt der Wert von geprüften Ersatzgeräten und Reparaturoptionen, um Bestandsanlagen ohne sofortiges Retrofit abzusichern.

Kaufen oder Reparieren: Welche Option minimiert Stillstand?

Wenn die Anlage steht, zählt die planbare Rückkehr zur Bedienbarkeit. EICHLER bewirbt funktionsgeprüfte Baugruppen und bis zu 36 Monate Garantie/Gewährleistung – das macht „Ersatz statt langer Fehlersuche“ kalkulierbarer.

Identifikation & Bestellung: K-Nr., EAN, MPN

Für eindeutige Zuordnung sind die Kennungen hilfreich: MPN 6AV2124-0MC01-0AX0, EICHLER-Art.-Nr. K0251526, EAN 4025515079002.

Attribut Wert
Produkttyp-Bezeichnung TP1200 Comfort
Display
Ausführung des Displays TFT
Bildschirmdiagonale 12,1 in
Displaybreite 261,1 mm
Displayhöhe 163,2 mm
Anzahl Farben 16 777 216
Auflösung (Pixel)
● horizontale Bildauflösung 1 280 pixel
● vertikale Bildauflösung 800 pixel
Hintergrundbeleuchtung
● MTBF Hintergrundbeleuchtung (bei 25 °C) 80 000 h
● Hintergrundbeleuchtung dimmbar Ja; 0-100 %
Bedienelemente
Tastatur
● Funktionstasten
— Anzahl Funktionstasten 0
— Anzahl Funktionstasten mit LEDs 0
● Tasten mit LED Nein
● Systemtasten Nein
● numerische Tastatur Ja; Onscreen Keyboard
● alphanumerische Tastatur Ja; Onscreen Keyboard
Touchbedienung
● Ausführung als Touch-Screen Ja; analog-resistiv
Erweiterungen zur Prozessbedienung
● Direkt LEDs (LEDs als S7-Ausgangs-Peripherie)
— F1...Fx 0
● Direkttasten (Tasten als S7-Eingangs-Peripherie)
— F1...Fx 0
● Direkttasten (Touch-Schaltflächen als S7-Eingangs-Peripherie) 40
Aufbauart/Montage
Einbaulage senkrecht
Wand-/Direktmontage Nein
Hochkanteinbau (Porträtformat) möglich Ja
Quereinbau (Landscapeformat) möglich Ja
maximal zulässiger Neigungswinkel ohne Fremdbelüftung 35°
Versorgungsspannung
Spannungsart der Versorgungsspannung DC
Nennwert (DC) 24 V
zulässiger Bereich, untere Grenze (DC) 19,2 V
zulässiger Bereich, obere Grenze (DC) 28,8 V
Eingangsstrom
Stromaufnahme (Nennwert) 0,85 A
Einschaltstromstoß I²t 0,5 A²·s
Leistung
aufgenommene Wirkleistung, typ. 20 W
Prozessor
Prozessortyp X86
Speicher
Flash Ja
RAM Ja
nutzbarer Speicher für Anwenderdaten 12 Mbyte
Ausgabeart
Info LED Nein
Power LED Nein
Error LED Nein
Akustik
● Summer Nein
● Lautsprecher Ja
Uhrzeit
Uhr
● Hardware-Uhr (Echtzeituhr) Ja
● Software-Uhr Ja
● gepuffert Ja; Pufferdauer typisch 6 Wochen
● synchronisierbar Ja
Schnittstellen
Anzahl Schnittstellen Industrial Ethernet 1; 2 Ports (Switch)
Anzahl Schnittstellen RS 485 1; RS 422 / 485 kombiniert
Anzahl Schnittstellen RS 422 0; Gemeinsam mit RS 485
Anzahl Schnittstellen RS 232 0
Anzahl Schnittstellen USB 2; USB 2.0
● USB-Mini-B 1; 5-polig
Anzahl Schnittstellen 20 mA (TTY) 0
Anzahl Schnittstellen parallel 0
Anzahl Schnittstellen sonstige 0
Anzahl SD-Card-Slots 2
mit SW-Schnittstellen Nein
Industrial Ethernet
● Industrial Ethernet Status-LED 2
● Anzahl Ports des integrierten Switches 2
Protokolle
PROFINET Ja
PROFINET IO Ja
IRT Ja; ab WinCC V12
PROFIBUS Ja
EtherNet/IP Ja
MPI Ja
Protokolle (Ethernet)
● TCP/IP Ja
● DHCP Ja
● SNMP Ja
● DCP Ja
● LLDP Ja
WEB-Eigenschaften
● HTTP Ja
● HTTPS Ja
● HTML Ja
● XML Ja
● CSS Ja
● Active X Ja
● JavaScript Ja
● Java VM Nein
Redundanzbetrieb
Medienredundanz
— MRP Ja; ab WinCC V12
Weitere Protokolle
● CAN Nein
● MODBUS Ja
Alarme/Diagnosen/Statusinformationen
Diagnosen
● Diagnoseinformation auslesbar Ja; S7-Controller
EMV
Emission von Funkstörungen nach EN 55 011
● Grenzwertklasse A, für den Einsatz im Industriebereich Ja
● Grenzwertklasse B, für den Einsatz in Wohngebieten Nein
Schutzart und Schutzklasse
IP (frontseitig) IP65
IP (rückseitig) IP20
NEMA (frontseitig)
● Enclosure Type 4 frontseitig Ja
● Enclosure Type 4x frontseitig Ja
Normen, Zulassungen, Zertifikate
CE-Kennzeichen Ja
cULus Ja
RCM (ehemals C-TICK) Ja
KC-Zulassung Ja
Umwelt-Fußabdruck
● Umweltproduktdeklaration Ja
Treibhauspotential
— Treibhauspotential, (gesamt) [CO2 eq] 301 kg
— Treibhauspotential, (während Herstellung) [CO2 eq] 81,2 kg
— Treibhauspotential, (während Betrieb) [CO2 eq] 221 kg
— Treibhauspotential, (nach Ende des Lebenszyklus) [CO2 eq] -2,25 kg
Einsatz im explosionsgefährdeten Bereich
● ATEX Zone 2 Ja
● ATEX Zone 22 Ja
● IECEx Zone 2 Ja
● IECEx Zone 22 Ja
● cULus Class I Zone 1 Nein
● cULus Class I Zone 2, Division 2 Ja
● FM Class I Division 2 Ja
Schiffbau-Zulassung
● Germanischer Lloyd (GL) Ja; ab E-Stand: 10
● American Bureau of Shipping (ABS) Ja; ab E-Stand: 10
● Bureau Veritas (BV) Ja; ab E-Stand: 10
● Det Norske Veritas (DNV) Ja; ab E-Stand: 10
● Lloyds Register of Shipping (LRS) Ja; ab E-Stand: 10
● Nippon Kaiji Kyokai (Class NK) Ja; ab E-Stand: 10
● Polski Rejestr Statkow (PRS) Nein
Umgebungsbedingungen
geeignet für Inneneinsatz Ja
geeignet für Außeneinsatz Nein
Umgebungstemperatur im Betrieb
Betrieb (senkrechter Einbau, Landscapeformat)
— bei senkrechter Einbaulage, min. 0 °C
— bei senkrechter Einbaulage, max. 50 °C; (55 °C, siehe Beitrags ID: 64847814)
Betrieb (maximaler Neigungswinkel, Landscapeformat)
— bei maximalem Neigungswinkel, min. 0 °C
— bei maximalem Neigungswinkel, max. 40 °C
Betrieb (senkrechter Einbau, Porträtformat)
— bei senkrechter Einbaulage, min. 0 °C
— bei senkrechter Einbaulage, max. 40 °C
Betrieb (maximaler Neigungswinkel, Porträtformat)
— bei maximalem Neigungswinkel, min. 0 °C
— bei maximalem Neigungswinkel, max. 35 °C
Umgebungstemperatur bei Lagerung/Transport
● min. -20 °C
● max. 60 °C
Relative Luftfeuchte
● Betrieb, max. 90 %; keine Betauung
Betriebssysteme
proprietär Nein
vorinstalliertes Betriebssystem
● Windows CE Ja
Projektierung
Meldungsanzeige Ja
Meldesystem (inkl. Puffer und Quittierung) Ja
Prozesswertdarstellung (Ausgabe) Ja
Prozesswertvorgabe (Eingabe) möglich Ja
Rezeptverwaltung Ja
Projektierungs-Software
● STEP 7 Basic (TIA Portal) Nein
● STEP 7 Professional (TIA Portal) Nein
● WinCC flexible Compact Nein
● WinCC flexible Standard Nein
● WinCC flexible Advanced Nein
● WinCC Basic (TIA Portal) Nein
● WinCC Comfort (TIA Portal) Ja; ab V11
● WinCC Advanced (TIA Portal) Ja; ab V11
● WinCC Professional (TIA Portal) Ja; ab V11
Sprachen
Onlinesprachen
● Anzahl der Online/Runtime-Sprachen 32
Projektsprachen
● Sprachen pro Projekt 32
Funktionalität unter WinCC (TIA Portal)
Bibliotheken Ja
Applikationen/Optionen
● Web Browser Ja
● Word Viewer Ja
● Excel Viewer Ja
● PDF Viewer Ja
● Media Player Ja
● SIMATIC WinCC Sm@rtServer Ja
● SIMATIC WinCC Audit Ja
Visual Basic Scripts Ja
Aufgabenplaner
● zeitgesteuert Ja
● aufgabengesteuert Ja
Hilfesystem
● Anzahl Zeichen pro Infotext 70
Meldesystem
● Anzahl Meldeklassen 32
● Bit-Meldungen Ja
— Anzahl Bit-Meldungen 4 000
● Analog-Meldungen Ja
— Anzahl Analog-Meldungen 200
● S7 Meldenummerverfahren Ja
● Systemmeldungen HMI Ja
● Systemmeldungen weitere (SIMATIC S7, SINUMERIK, SIMOTION, ...) Ja
● Anzahl Zeichen pro Meldung 80
● Anzahl Prozesswerte pro Meldung 8
● Quittiergruppen Ja
● Meldeindikator Ja
● Meldepuffer
— Anzahl Einträge 1 024
— Umlaufpuffer Ja
— remanent Ja
— wartungsfrei Ja
Rezeptverwaltung
● Anzahl Rezepturen 300
● Datensätze pro Rezeptur 500
● Einträge pro Datensatz 1 000
● Größe interner Rezepturspeicher 2 Mbyte
● Rezepturspeicher erweiterbar Ja
Variablen
● Anzahl Variablen pro Gerät 2 048
● Anzahl Variablen pro Bild 400
● Grenzwerte Ja
● Multiplexen Ja
● Strukturen Ja
● Arrays Ja
Bilder
● Anzahl projektierbarer Bilder 500
● Vorlagen Ja
● Globales Bild Ja
● Pop-up Bilder Ja
● Slide-in Bilder Ja
● Bildanwahl über SPS Ja
● Übergabe Bildnummer an SPS Ja
Bildobjekte
● Anzahl Objekte pro Bild 400
● Textfelder Ja
● E/A Felder Ja
● Grafische E/A Felder (Grafikliste) Ja
● Symbolische E/A Felder (Textliste) Ja
● Datum/Uhrzeit Felder Ja
● Schalter Ja
● Schaltflächen Ja
● Grafikanzeige Ja
● Ikons Ja
● geometrische Objekte Ja
Komplexe Bildobjekte
● Anzahl komplexe Objekte pro Bild 20
● Meldeanzeige Ja
● Kurvenanzeige Ja
● Benutzeranzeige Ja
● Status/Steuern Ja
● Sm@rtClient Anzeige Ja
● Rezepturanzeige Ja
● f(x)-Kurvenanzeige Ja
● System-Diagnoseanzeige Ja
● Media Player Ja
● HTML Browser Ja
● PDF Anzeige Ja
● IP Kamera Anzeige Ja
● Balken Ja
● Schieberegler Ja
● Zeigerinstrumente Ja
● Analog-/Digitaluhr Ja
Listen
● Anzahl Textlisten pro Projekt 500
● Anzahl Einträge pro Textliste 500
● Anzahl Grafiklisten pro Projekt 500
● Anzahl Einträge pro Grafikliste 500
Archivierung
● Anzahl Archive pro Gerät 50
● Anzahl Einträge pro Archiv 20 000
● Meldearchiv Ja
● Prozesswertarchiv Ja
● Archivierungsmethoden
— Folgearchiv Ja
— Umlaufarchiv Ja
● Speicherort
— Speicherkarte Ja
— USB-Speicher Ja
— Ethernet Ja
● Datenablageformat
— CSV Ja
— TXT Ja
— RDB Ja
Security
● Anzahl Benutzergruppen 50
● Anzahl Benutzerrechte 32
● Anzahl Benutzer 50
● Passwort-Export/Import Ja
● SIMATIC Logon Ja
Protokollierung über Drucker
● Meldungen Ja
● Report (Schichtprotokoll) Ja
● Hardcopy Ja
● Elektronischer Druck in Datei Ja; PDF, HTML
Zeichensätze
● Tastatur
— US-Amerikanisch (Englisch) Ja
Transfer (Upload/Download)
● MPI/PROFIBUS DP Ja
● USB Ja
● Ethernet Ja
● mittels externem Speichermedium Ja
Prozesskopplung
● S7-1200 Ja
● S7-1500 Ja
● S7-200 Ja
● S7-300/400 Ja
● LOGO! Ja
● WinAC Ja
● SINUMERIK Ja; mit SINUMERIK Optionspaket
● SIMOTION Ja
● Allen Bradley (EtherNet/IP) Ja
● Allen Bradley (DF1) Ja
● Mitsubishi (MC TCP/IP) Ja
● Mitsubishi (FX) Ja
● OMRON (FINS TCP) Nein
● OMRON (Host Link) Ja
● Modicon (Modbus TCP/IP) Ja
● Modicon (Modbus RTU) Ja
● OPC UA Client Ja
● OPC UA Server Ja
Servicetools/Projektierungshilfsmittel
● Backup/Restore manuell Ja
● Backup/Restore automatisch Ja
● Simulation Ja
● Geräteumschaltung Ja
Peripherie/Optionen
Drucker Ja
SIMATIC HMI MM-Speicherkarte: Multi Media Card Ja; bis 128 MB
SIMATIC HMI SD-Speicherkarte: Secure Digital Memory Card Ja; bis 2 GB
SIMATIC HMI CF-Speicherkarte: Compact Flash Card Nein
USB-Speicher Ja
SIMATIC IPC USB-Flashdrive (USB-Stick) Ja; bis 16 GB
SIMATIC HMI USB-Speicherstick (USB-Stick) Ja; bis 8 GB
Netzwerkkamera Ja
Mechanik/Material
Material des Gehäuses (frontseitig)
● Kunststoff Nein
● Aluminium Ja
● Edelstahl Nein
Maße
Breite der Gehäusefront 330 mm
Höhe der Gehäusefront 241 mm
Einbauausschnitt, Breite 310 mm
Einbauausschnitt, Höhe 221 mm
Einbautiefe 64 mm
Gewichte
Gewicht (ohne Verpackung) 2,8 kg
Gewicht (mit Verpackung) 3,5 kg

Fehlerbeschreibung Möglicher Lösungsansatz
Touch reagiert nicht oder nur teilweise – was sind die ersten Checks? Typisch sind Verschmutzung/Feuchtigkeit an der Front oder eine fehlerhafte Touch-Kalibrierung/Bedienoberfläche. Erste Schritte: Panel reinigen (Front IP65), Neustart, Projekt/Runtime prüfen; wenn Hardwareverdacht bleibt, Austauschgerät zum Gegencheck nutzen.
Display ist dunkel, Bild nur schwach sichtbar – woran liegt es häufig? Häufig ist die Hintergrundbeleuchtung bzw. deren Ansteuerung betroffen. Siemens nennt für das Backlight eine MTBF von 80.000 h – nach langen Laufzeiten kann Alterung ein Thema sein.
PROFINET-Verbindung steht nicht (keine Kommunikation zur SPS) – was prüfen? Das Panel hat Industrial Ethernet mit 2 Ports (Switch). Prüfen: korrekter Port, IP/PN-Konfiguration, Teilnehmername (Device Name), Switch/Link-Status und Projektzuordnung.
PROFIBUS/MPI-Kommunikation gestört – was sind häufige Ursachen? Bei RS485-Bus sind Terminierung, Stecker, Baudrate/Adresse und Leitung häufige Ursachen. Prüfen: Busphysik und Parametrierung in der Projektierung.
Backup/Restore oder Projekttransfer klappt nicht – was hilft am schnellsten? Das Panel unterstützt USB und SD-Speichermedien (2 Slots). In der Praxis: anderes Speichermedium testen, Dateisystem/Stick-Typ wechseln, dann Backup/Restore erneut ausführen.
Wann ist Reparatur/Austausch sinnvoll statt weiterer Fehlersuche? Wenn Bedienung/Visualisierung produktionskritisch ist oder Ausfälle wiederkehren, ist ein funktionsgeprüfter Ersatz oft der schnellste Weg zur Anlagenverfügbarkeit – mit dem Shop-Signal bis zu 36 Monate Garantie/Gewährleistung als Risikoabsicherung.

Wofür wird das 6AV2124-0MC01-0AX0 eingesetzt?

Für Maschinen-/Anlagenvisualisierung als TP1200 Comfort mit 12" Touch und industriellen Schnittstellen – besonders als 1:1-Ersatz in S7-Umgebungen.

Welche Schnittstellen sind integriert?

PROFINET (2-Port-Switch) plus RS485/RS422 für PROFIBUS/MPI, außerdem 2× USB 2.0 und 2× SD-Slots.

Welche Displaydaten sind wichtig für den Ersatz?

12,1", 1280×800, 16 Mio. Farben, Touch analog-resistiv, Backlight-MTBF 80.000 h.

Welche Versorgung braucht das Panel?

24 V DC im Bereich 19,2–28,8 V, Stromaufnahme 0,85 A, typ. 20 W.

Warum ist das Thema „Phase-out“ kaufentscheidend?

Bei Phase Out Announce wird Beschaffung oft zeitkritischer – geprüfte Ersatzgeräte und Reparaturen helfen, Stillstände ohne Retrofit zu vermeiden.

Wichtige Dokumente

Reparatur-Begleitschein

Laden Sie den Begleitschein als PDF herunter oder nutzen Sie die digitale Reparaturanmeldung und senden Sie Ihre defekte Baugruppen zur Reparatur ins EICHLER-Service-Center.

Lachender Eichler Techniker zeigt auf grünes PDF mit dem Sonderverkauf von Automatisierungstechnik
Qualität & Garantie

Herausragende Dienst­leistungs­qualität bei jedem Handgriff

Zwei Eichler Techniker Klatschen sich nach erfolgreicher Reparatur ab

Ihr Warenkorb

Aktuell befinden sich noch keine Artikel in Ihrem Warenkorb.

Warenkorb wird geladen
