SIEMENS 6FC5203-0AF02-0AA2

Was ist 6FC5203-0AF02-0AA2 und wo wird es eingesetzt

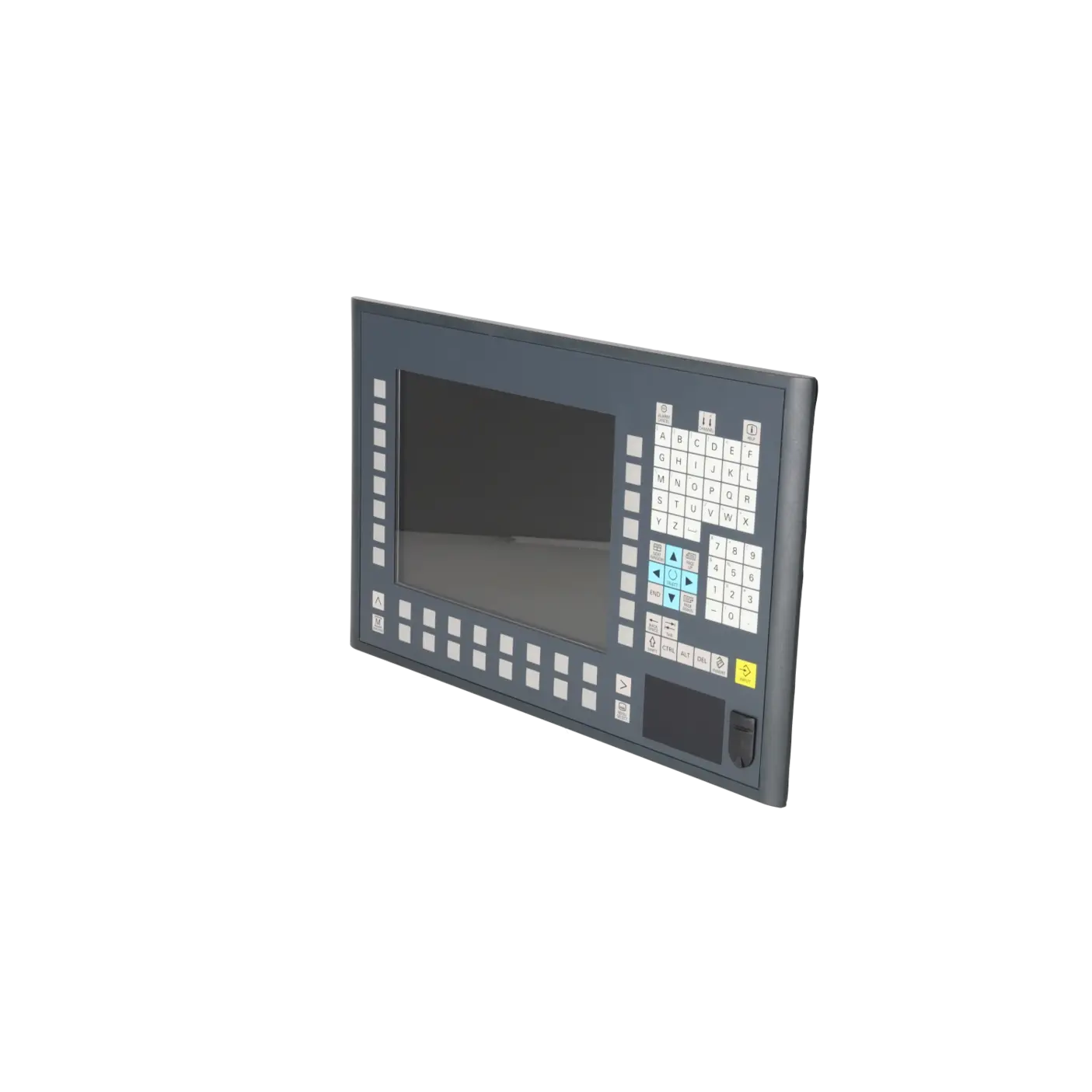

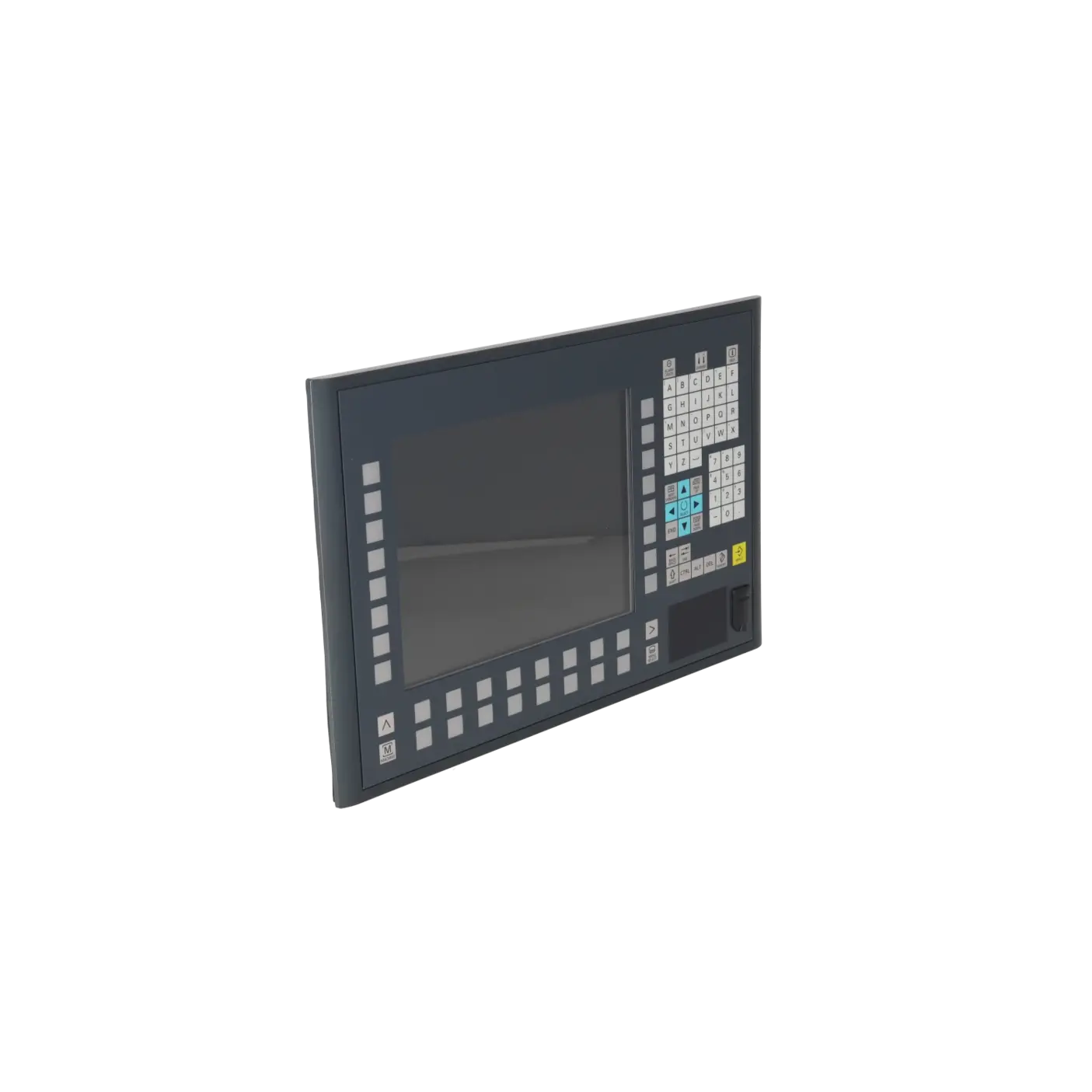

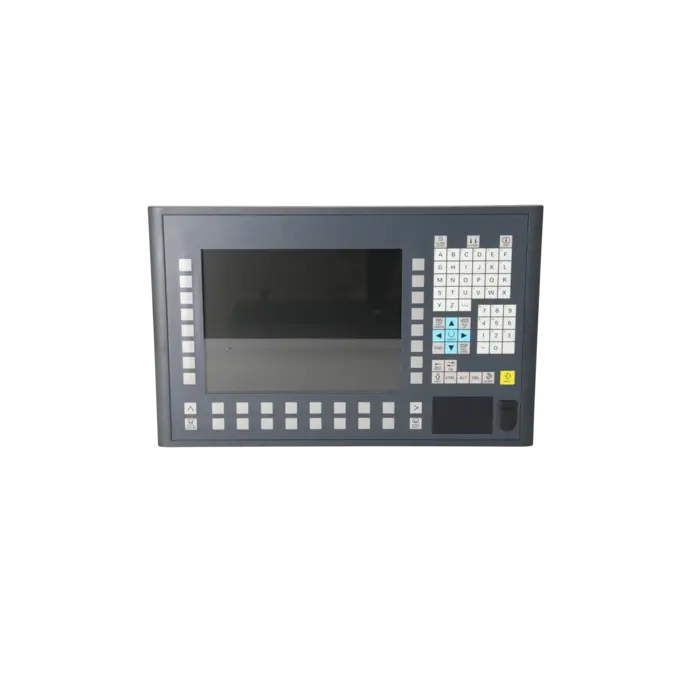

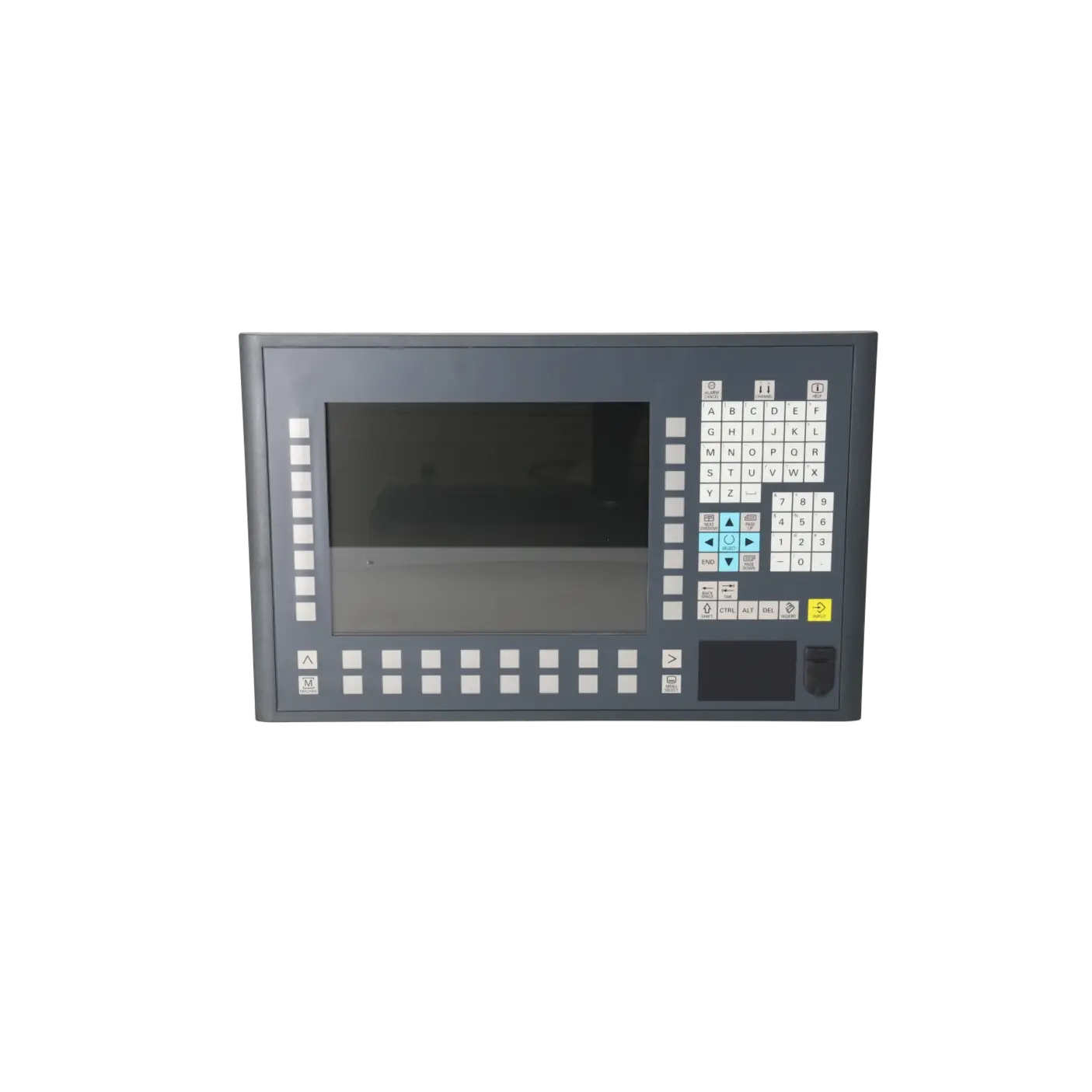

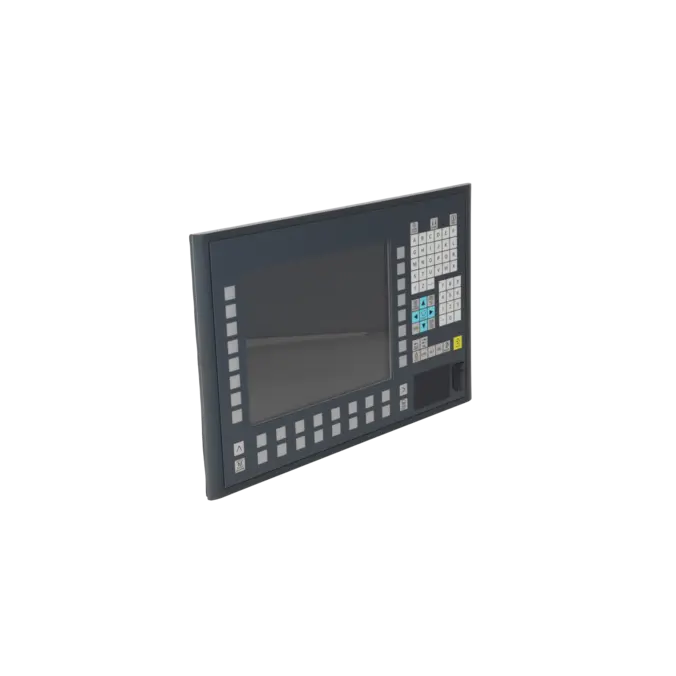

6FC5203-0AF02-0AA2 ist eine SIEMENS SINUMERIK Bedientafelfront OP 012 für industrielle CNC-Bedienplätze. Die Baugruppe gehört zur Artikelgruppe HMI-Bediengeräte, Monitore und Bedienfelder und wird als zentrale Bedien- und Anzeigeeinheit an SINUMERIK-Systemen eingesetzt. Sie kombiniert ein 12,1-Zoll-Farbdisplay, eine Folientastatur und ein integriertes Touchpad in einer Frontbedieneinheit. Typische Einsatzbereiche sind Werkzeugmaschinen, Bearbeitungszentren und Produktionsanlagen, bei denen Bediener Maschinenzustände anzeigen, Programme bedienen und Funktionen über Softkeys oder Direkttasten auslösen. Für Instandhaltung und Einkauf ist die exakte Artikelnummer wichtig, weil Frontaufbau, Einbauformat, Tastaturlayout und Schnittstellen zur vorhandenen PCU- oder TCU-Konfiguration passen müssen.

Wichtige technische Daten und was diese in der Praxis bedeuten

Die Bedientafelfront 6FC5203-0AF02-0AA2 besitzt ein 12,1-Zoll-TFT-Farbdisplay mit SVGA-Auflösung von 800 x 600 Pixeln. In der Praxis ist diese Auflösung für die Bedienoberfläche, Lesbarkeit und Austauschfähigkeit innerhalb bestehender SINUMERIK-Bedienkonzepte relevant. Das 19-Zoll-Einbauformat mit 7 HE und der Montageausschnitt von 450 x 290 mm sind entscheidend, wenn eine defekte Front mechanisch ersetzt werden soll. Die Folientastatur umfasst Alpha-, Numerik-, Cursor- und Steuertasten sowie horizontale und vertikale Softkeys. Die frontseitige Schutzart IP65 unterstützt den Einsatz in Maschinenumgebungen, während die rückseitige Schutzart IP00 eine fachgerechte Montage im Schaltschrank- oder Bediengehäuseumfeld erforderlich macht.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für 6FC5203-0AF02-0AA2 ist ein später Life-Cycle-Status mit Product Cancellation beziehungsweise EOP: 2025-10-01 hinterlegt. Damit wird die Baugruppe für Betreiber besonders relevant, wenn bestehende SINUMERIK-Anlagen weiterbetrieben werden sollen und ein ungeplanter Stillstand vermieden werden muss. Bei abgekündigten oder auslaufenden HMI-Komponenten steigen die Anforderungen an Ersatzteilstrategie, Reparaturfähigkeit und technische Vergleichbarkeit. Ein kompatibler Nachfolger sollte nur eingesetzt werden, wenn Artikelnummer, Einbauformat, Bedienlayout, Schnittstellen und Anlagenkonfiguration eindeutig abgeglichen sind. Ohne verifizierte Freigabe ist ein direkter Ersatz nicht belastbar. Für Instandhaltung und Einkauf sind deshalb Reparatur, Austausch, geprüfte Ersatzteilversorgung und Bevorratung zentrale Optionen zur Risikoreduzierung.

Verfügbare EICHLER Leistungen und wann sie besonders relevant sind

Bei Störungen an Display, Folientastatur, Touchpad, Front-USB oder internen Steckverbindungen kann eine Reparatur sinnvoll sein, wenn die Bedientafelfront weiter in der bestehenden Anlage verwendet werden soll. EICHLER bearbeitet Baugruppen nach individuellem Fehlerbild, analysiert die Ursache und setzt geeignete Komponenten bei Bedarf bis auf Bauteilebene instand. Austauschgeräte können Stillstandszeiten reduzieren, wenn eine kurzfristige Wiederinbetriebnahme Priorität hat. Für längerfristige Anlagenstrategien helfen Life Cycle Management, Bevorratung und Ersatzteilversorgung, Beschaffungsrisiken bei abgekündigten SINUMERIK-HMI-Komponenten planbarer zu machen. Bei komplexen Anlagenproblemen kann der Technische Vor-Ort-Service zusätzlich relevant sein, etwa zur Störungssuche, Datensicherung oder Unterstützung an SINUMERIK-Systemen.

Kann 6FC5203-0AF02-0AA2 repariert werden?

Ja, eine Reparatur kann sinnvoll sein, wenn die Bedientafelfront elektrisch oder elektronisch instandsetzbar ist und weiter in der bestehenden SINUMERIK-Anlage eingesetzt werden soll. Typische Anlässe sind Ausfälle an Display, Folientastatur, Touchpad, USB-Frontschnittstelle oder internen Verbindungen.

Bei EICHLER erfolgt die Bearbeitung nach individuellem Fehlerbild. Die Baugruppe wird analysiert, die Fehlerursache wird eingegrenzt und die Instandsetzung erfolgt bei Bedarf bis auf Bauteilebene. Vor der Durchführung schafft ein transparenter Kostenvoranschlag eine belastbare Entscheidungsgrundlage. Anschließend wird die Baugruppe im hauseigenen Testzentrum funktionsgeprüft.

Wann ist ein Austauschgerät für 6FC5203-0AF02-0AA2 sinnvoller als eine Reparatur?

Ein Austauschgerät ist besonders sinnvoll, wenn die Maschine schnell wieder bedienbar sein muss und eine Reparaturzeit den Anlagenstillstand unnötig verlängern würde. Für Instandhaltung und Produktion zählt in diesem Fall vor allem die kurzfristige Wiederinbetriebnahme.

Die Reparatur bleibt dagegen interessant, wenn die Baugruppe technisch instandsetzbar ist, als Reserve erhalten bleiben soll oder wenn eine Obsoleszenzstrategie aufgebaut wird. Häufig ist auch eine Kombination sinnvoll: Ein Austauschgerät reduziert die akute Stillstandszeit, während die defekte Baugruppe geprüft, repariert und anschließend als Reservekomponente genutzt werden kann.

Gibt es einen Nachfolger für 6FC5203-0AF02-0AA2?

Ein Nachfolger sollte bei 6FC5203-0AF02-0AA2 nicht pauschal angenommen werden. Entscheidend sind Einbauformat, Displaygröße, Tastaturbelegung, Touchpad-Funktion, PCU- oder TCU-Anbindung und die vorhandene SINUMERIK-Konfiguration. Ohne eindeutig verifizierte Kompatibilität kann ein scheinbar ähnliches Bedienfeld zu Montage-, Bedien- oder Signalproblemen führen.

Wenn kein belastbar passender Nachfolger freigegeben ist, sollten Reparatur, Austauschgerät, Ersatzteilversorgung oder Bevorratung geprüft werden. So lässt sich die bestehende Anlage weiter betreiben, ohne sofort eine größere Migration des Bedien- oder Steuerungskonzepts auszulösen.

Ist 6FC5203-0AF02-0AA2 mit bestehenden SINUMERIK-Systemen kompatibel?

Die Bedientafelfront ist für den Einsatz im SINUMERIK OP 012 Bedienkonzept vorgesehen und kann mit passenden PCU- oder TCU-Konfigurationen kombiniert werden. Für eine sichere Ersatzbeschaffung reicht die Artikelnummer allein jedoch nicht immer aus, weil auch mechanischer Einbau, Schnittstellen, Bedienlayout und vorhandene Projektierung berücksichtigt werden müssen.

Vor einem Austausch sollten deshalb Artikelnummer, Einbauausschnitt, Verkabelung, Tastaturfunktion und Anlagenkonfiguration abgeglichen werden. Besonders bei älteren Maschinen ist es sinnvoll, die vorhandene Ausführung mit der tatsächlichen Front, dem Bedienrechner und der Steuerungsumgebung zu vergleichen.

Was tun, wenn 6FC5203-0AF02-0AA2 nicht verfügbar ist?

Wenn 6FC5203-0AF02-0AA2 nicht kurzfristig verfügbar ist, sollten mehrere Wege parallel bewertet werden. Dazu gehören Reparatur der defekten Baugruppe, Austauschgerät, geprüfte Gebrauchtware, Anfrage nach Neuware sowie eine technische Prüfung möglicher Alternativen. Preis, Verfügbarkeit und Lieferzeit können tagesaktuell im Shop geprüft oder über eine Anfrage geklärt werden.

Für kritische Maschinen ist zusätzlich eine Bevorratungsstrategie sinnvoll. Eine einsatzfähige Reservefront kann Stillstandsrisiken senken, wenn die Bedientafel produktionskritisch ist und ein Ausfall unmittelbar die Maschinenbedienung blockiert.

Welche Daten sollten vor dem Austausch einer SINUMERIK-Bedientafelfront gesichert werden?

Die Bedientafelfront selbst ist vor allem Bedien- und Anzeigeeinheit. Trotzdem sollte vor Arbeiten am SINUMERIK-Bedienplatz geprüft werden, ob PCU-, TCU-, Projekt- oder Systemdaten gesichert werden müssen. Besonders bei älteren Anlagen können fehlende Backups die Wiederinbetriebnahme deutlich erschweren.

Vor einem Austausch sind deshalb vorhandene Projektstände, Bedienrechnerdaten, relevante Parameter und Anlagenunterlagen abzugleichen. Bei komplexen oder unsicheren Anlagenzuständen kann der technische Vor-Ort-Service unterstützen, um Datensicherung, Störungseingrenzung und Wiederanlauf besser planbar zu machen.

Lohnt sich eine Bevorratung von 6FC5203-0AF02-0AA2?

Eine Bevorratung kann sich lohnen, wenn die Bedientafelfront in einer produktionskritischen Maschine eingesetzt wird und ein Ausfall unmittelbar zu Stillstand führt. Der spätere Life-Cycle-Status erhöht das Risiko, dass Ersatzbeschaffung und technische Klärung mehr Zeit benötigen.

Für Einkauf und Instandhaltung ist eine Reserve besonders dann sinnvoll, wenn mehrere vergleichbare SINUMERIK-Bedienplätze betrieben werden. Im Rahmen eines Life Cycle Managements lassen sich vorhandene Baugruppen, Ausfallrisiken, Reparaturfähigkeit und Ersatzteilbedarf strukturiert bewerten. Dadurch wird die Versorgung bis zur geplanten Modernisierung oder Außerbetriebnahme besser planbar.
