SIEMENS 6AV6641-0BA11-0AX0

Was ist 6AV6641-0BA11-0AX0 und wo wird es eingesetzt

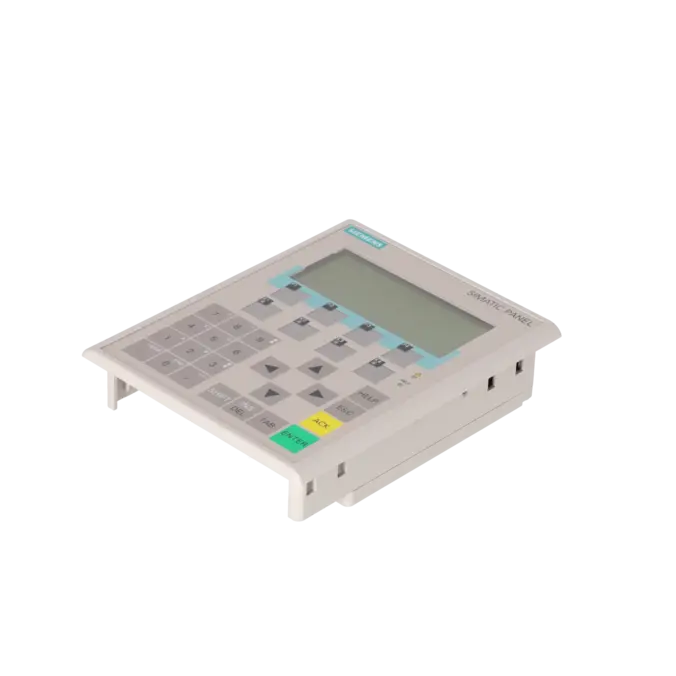

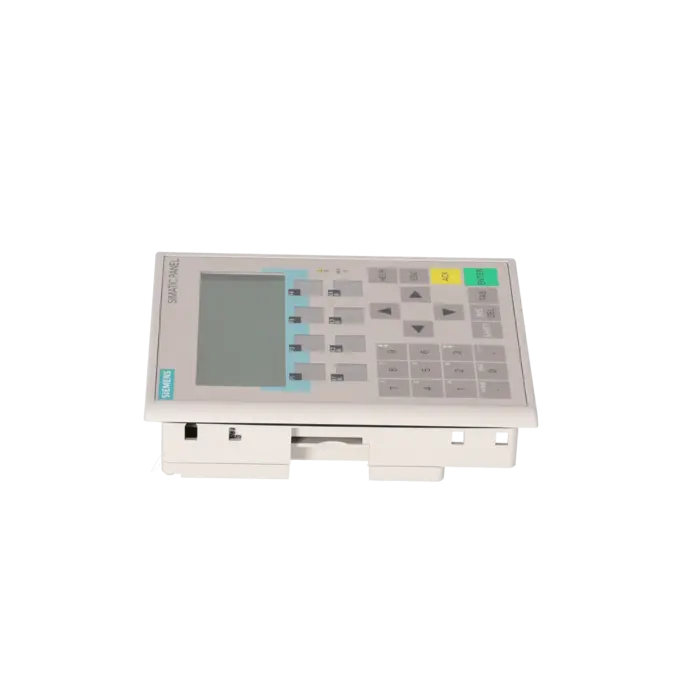

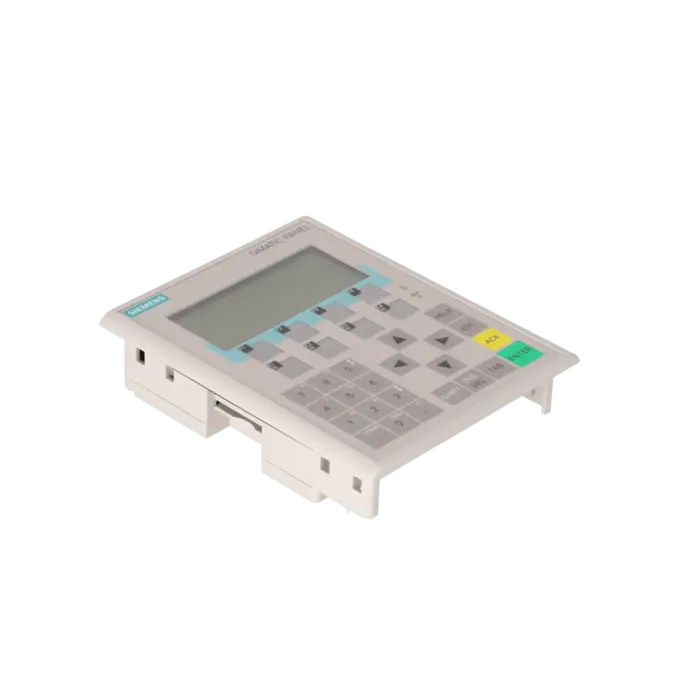

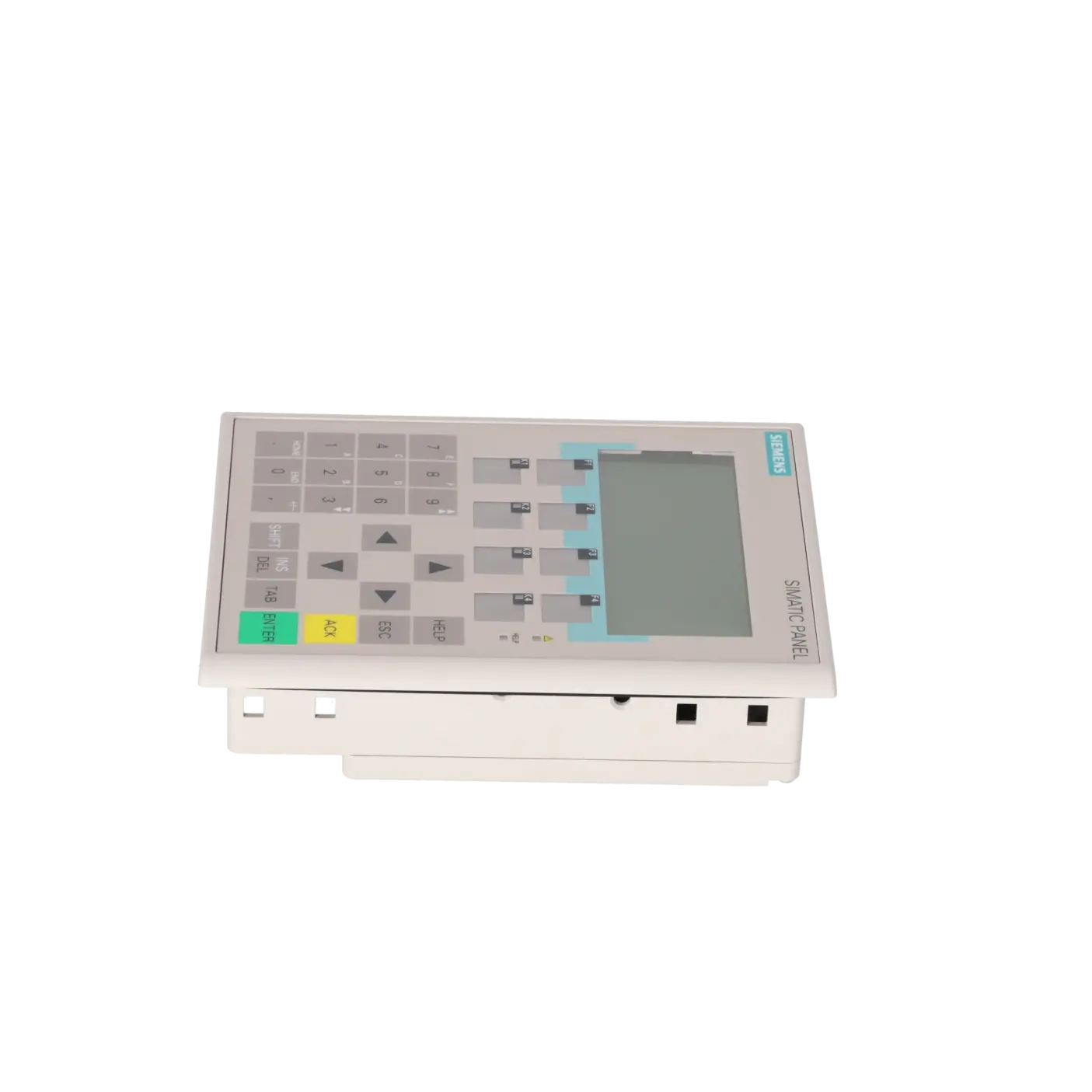

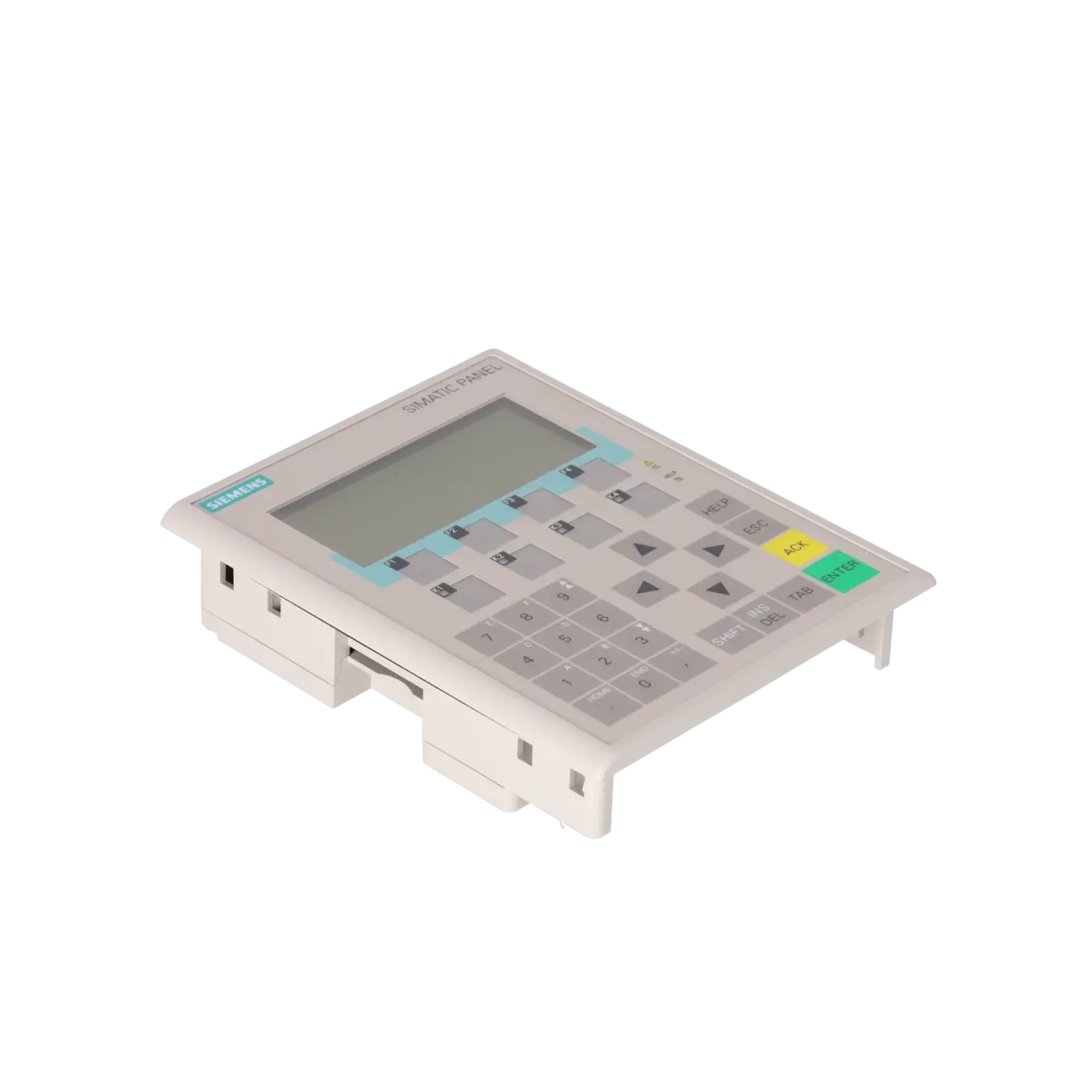

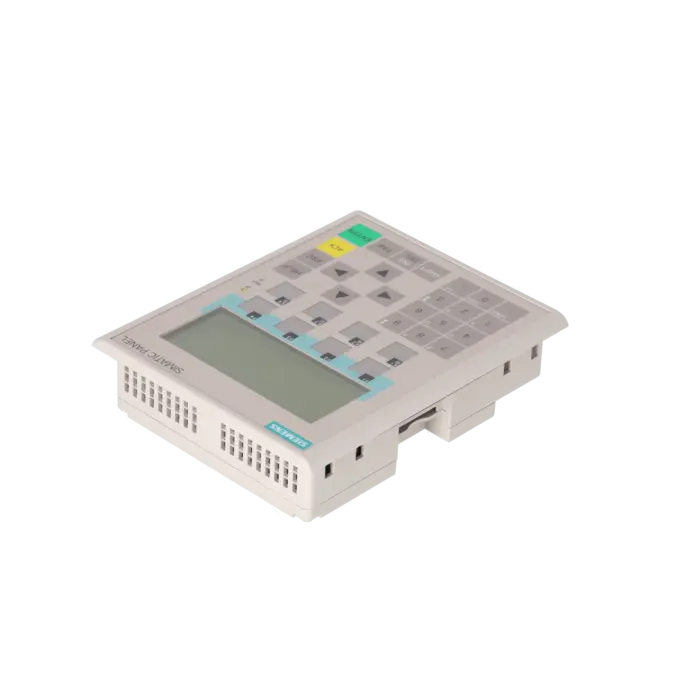

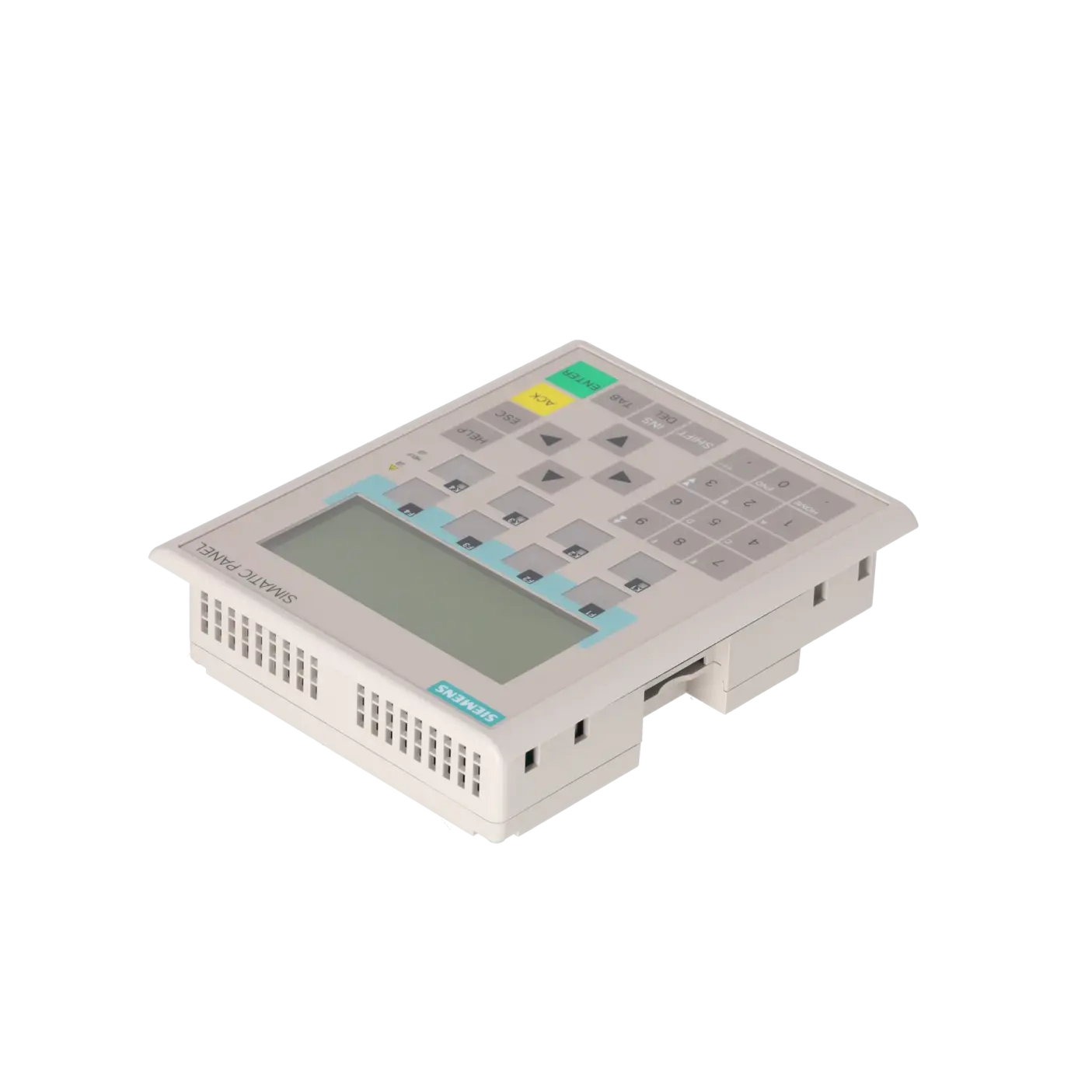

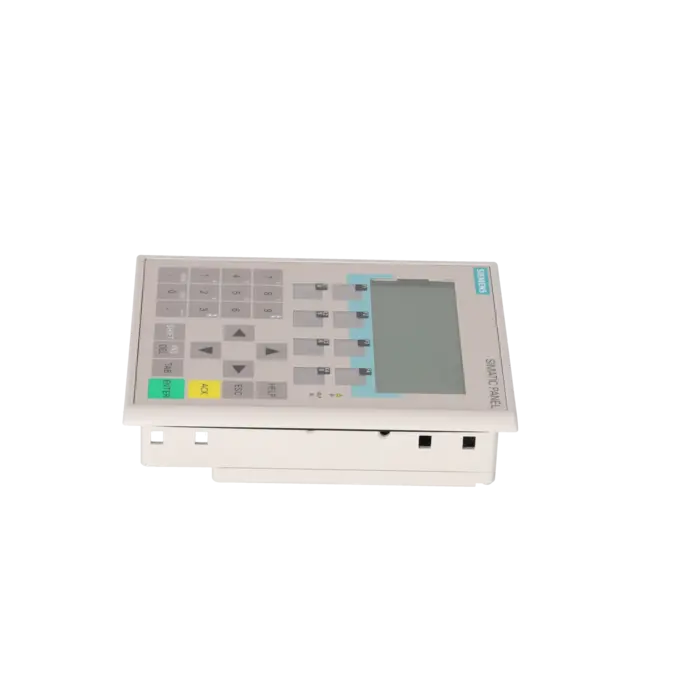

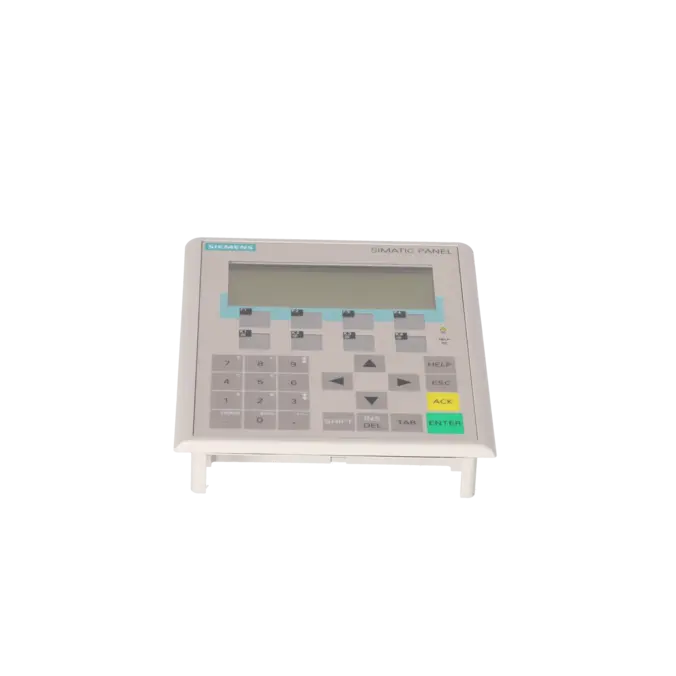

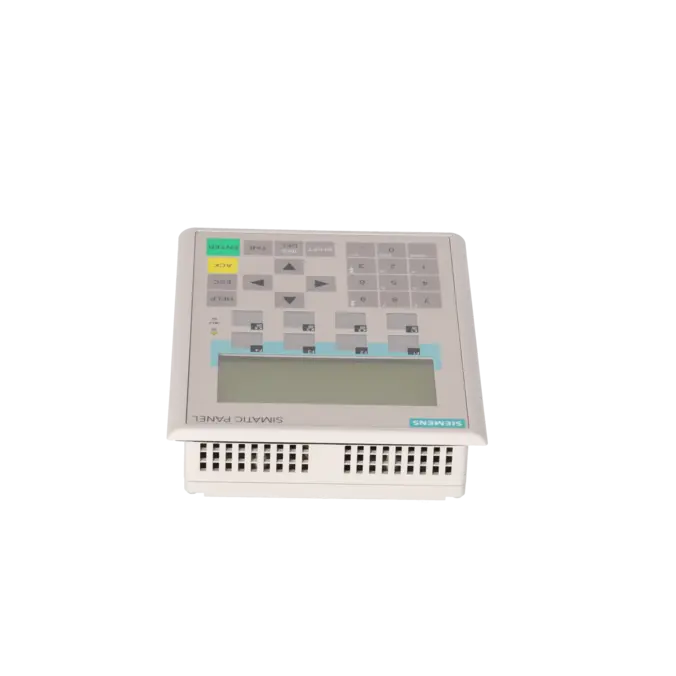

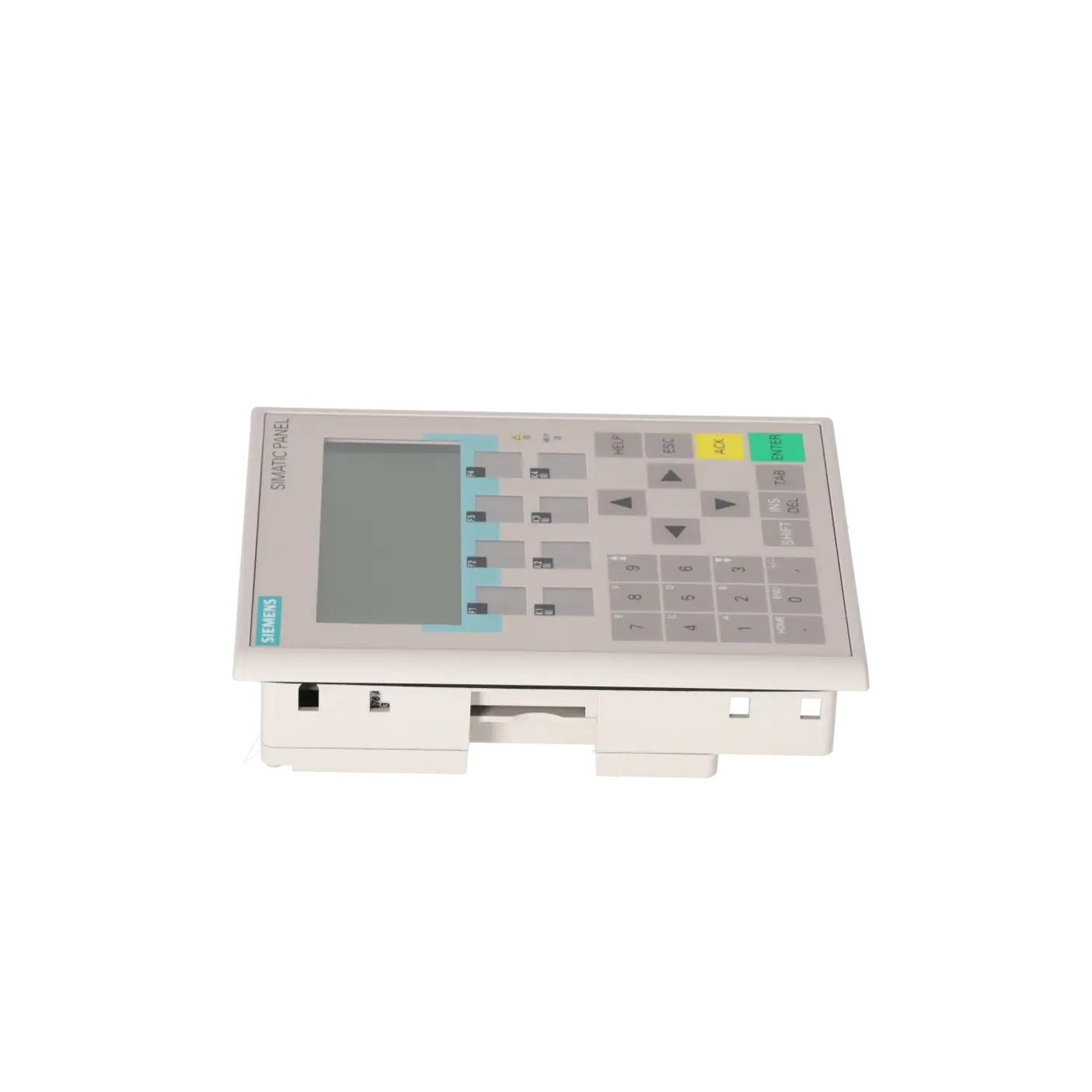

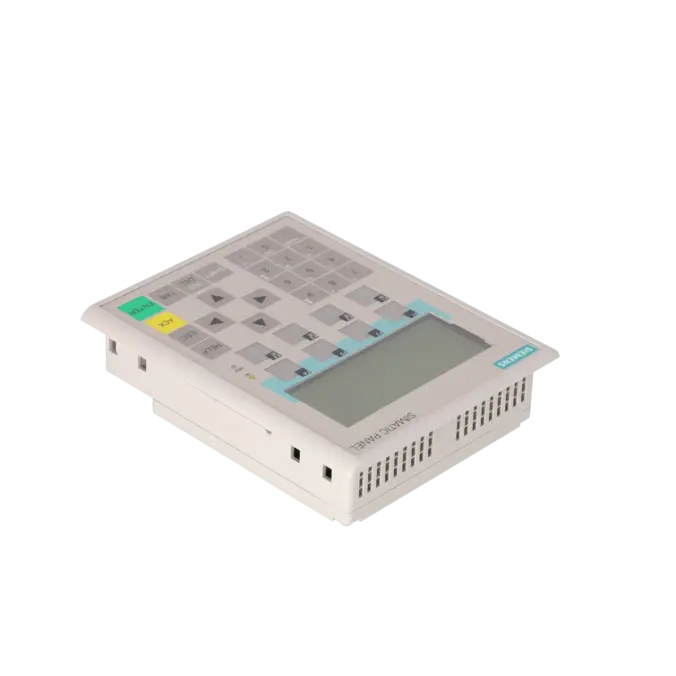

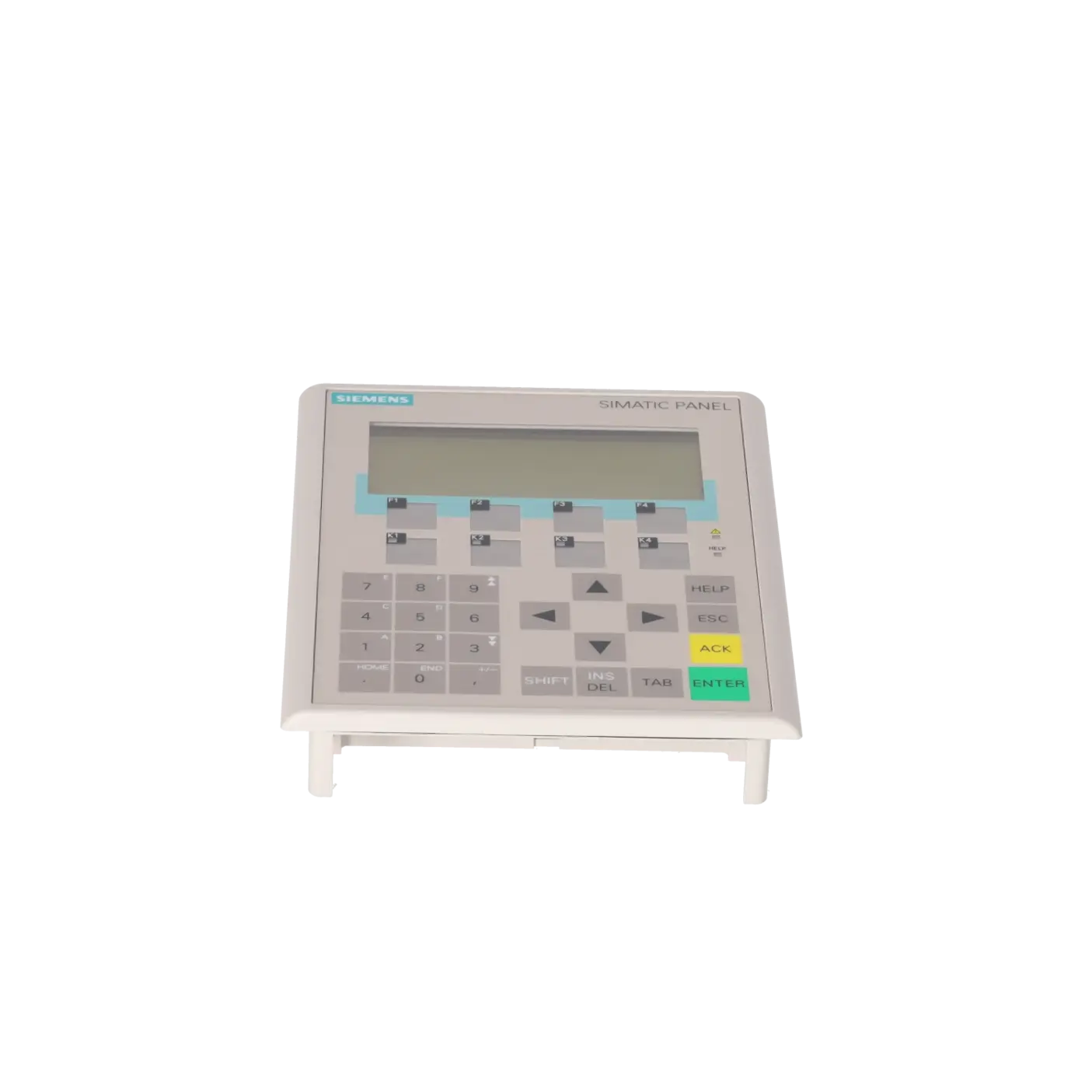

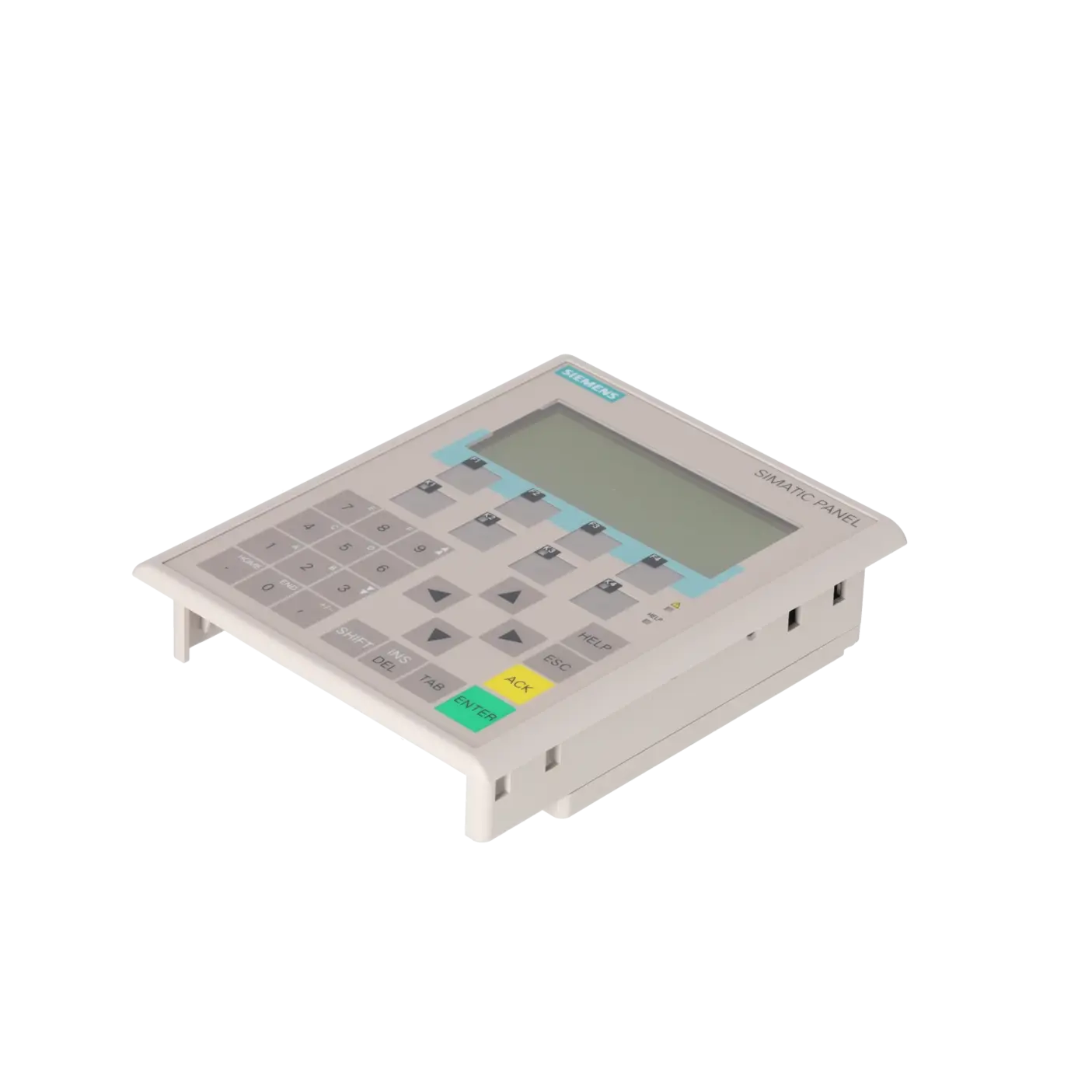

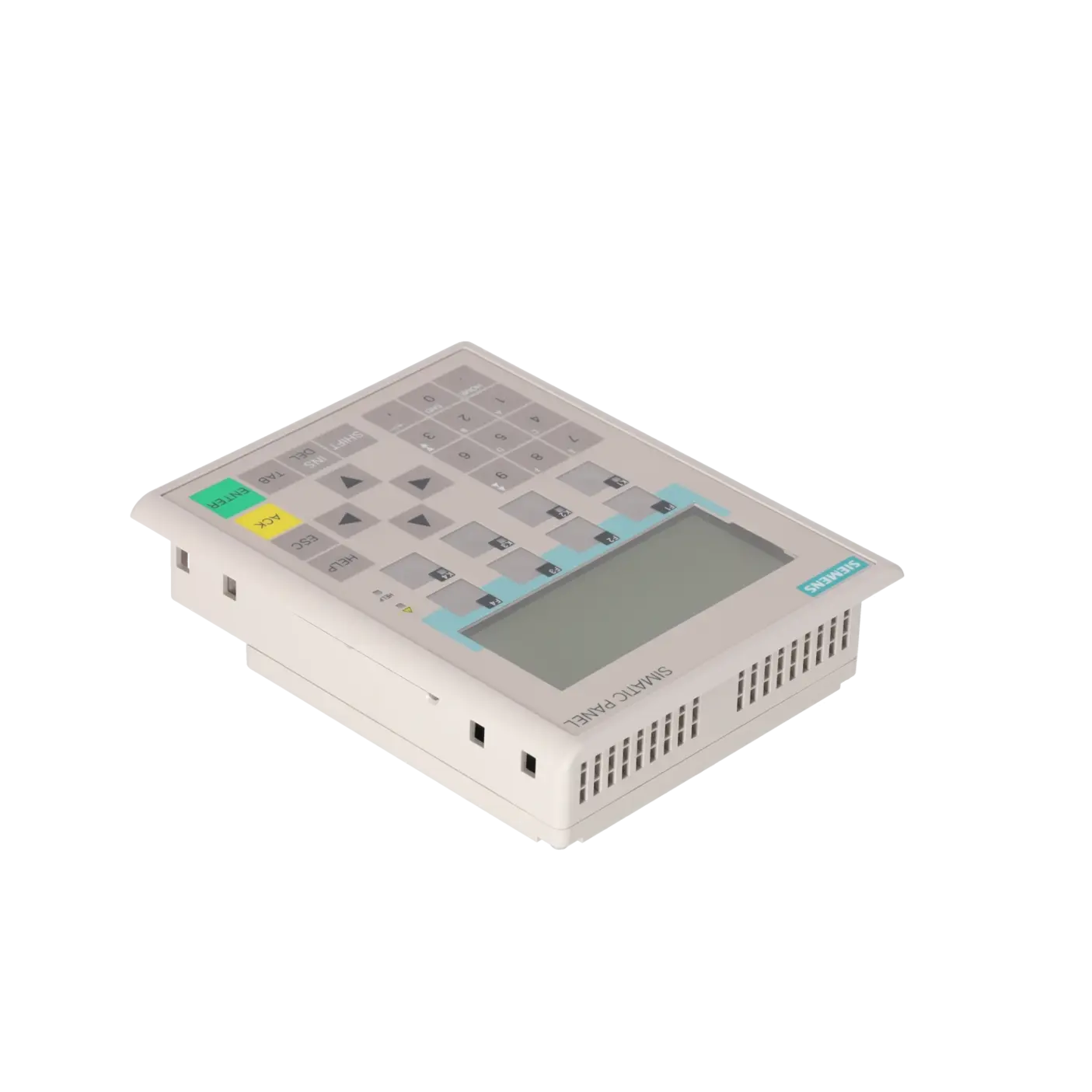

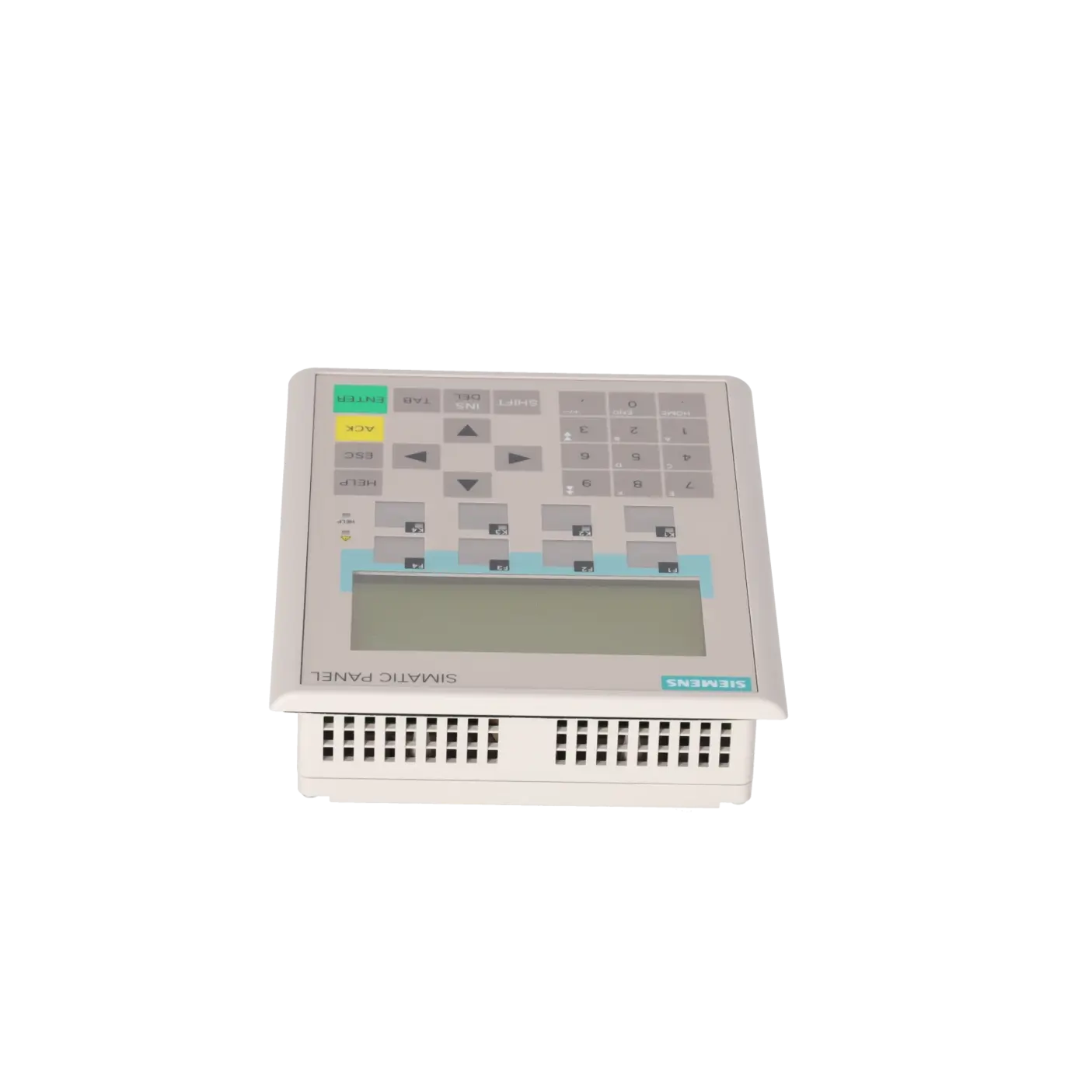

Die SIEMENS 6AV6641-0BA11-0AX0 ist das SIMATIC Operator Panel OP 77A. Es handelt sich um ein kompaktes HMI mit Tastenbedienung für maschinennahe Bedien- und Beobachtungsaufgaben. Typisch ist der Einsatz in bestehenden Automatisierungsumgebungen, in denen bereits SIMATIC S7-200 sowie S7-300/400 über MPI oder PROFIBUS DP eingebunden sind. Das Panel ist vor allem dort interessant, wo eine robuste Vor-Ort-Bedienung, klare Zustandsanzeigen und eine schnelle Parameteränderung gefragt sind. Durch die Busanbindung kann das OP 77A am gleichen MPI/PROFIBUS-DP-Bus mit bis zu vier Steuerungen arbeiten. Für Betreiber älterer Anlagen ist die Artikelnummer deshalb häufig direkt mit Themen wie Ersatz, Austausch, Reparatur und Retrofit verknüpft.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Das OP 77A arbeitet mit einem monochromen STN-LC-Display in der 4,5-Zoll-Klasse und einer Auflösung von 160 × 64 Pixeln. Das reicht für Meldungen, Sollwerte, Statusseiten und einfache grafische Elemente, ist aber klar auf kompakte HMI-Aufgaben ausgelegt. Für die Bedienung stehen 8 frei projektierbare Funktionstasten, 23 Systemtasten sowie eine alphanumerische Eingabe zur Verfügung. Elektrisch benötigt das Gerät 24 V DC bei einem zulässigen Bereich von 20,4 bis 28,8 V und einer typischen Stromaufnahme von 0,2 A. Für den Schaltschrank wichtig sind außerdem IP65 an der Front, IP20 auf der Rückseite, 256 kByte Anwenderspeicher sowie 1× RS422 und 1× RS485 bis 1,5 Mbit/s. Diese Kombination zeigt: Das Panel ist robust, kompakt und klar für serielle Bestandsnetze ausgelegt.

Produktstatus, Life-Cycle-Status und Obsoleszenz

Für die Beschaffung ist der Life-Cycle-Status entscheidend: Auf der EICHLER-Seite ist für das Produkt der Status EOP mit Datum 2008-07-11 angegeben. Siemens kennzeichnet das OP 77A im SiePortal ebenfalls als Produkt mit verfügbarem Nachfolger 6AV6641-0BA11-0AX1. Für Modernisierung und Gerätewechsel nennt Siemens zudem das KP400 Basic color PN als innovativen Nachfolger, und der Migrationsleitfaden weist für OP 77A und KP400 Basic color PN denselben Einbauausschnitt von 135 × 171 mm aus. Gleichzeitig ändert sich dabei die Kommunikationswelt: Das OP 77A nutzt serielle RS422/RS485-/MPI-/PROFIBUS-DP-Strukturen, während das KP400 Basic color PN auf PROFINET/Ethernet setzt. Für Betreiber bedeutet das: mechanisch kann der Tausch gut vorbereitet werden, kommunikativ und projektseitig ist aber eine saubere Migrationsprüfung Pflicht.

Verfügbare EICHLER Leistungen und wann sie relevant sind

Wenn ein OP 77A ausfällt, zählt vor allem die Zeit bis zur Wiederinbetriebnahme. Genau hier sind die EICHLER Leistungen relevant: Reparatur, Austausch und gebrauchte Geräte werden aktuell jeweils mit 1–3 Tagen ausgewiesen; Neu ist per Anfrage verfügbar. Besonders stark ist die Reparatur dann, wenn die bestehende Gerätekonfiguration erhalten bleiben soll und Stillstandskosten höher sind als die Kosten für einen Komplettumbau. EICHLER kombiniert die Reparatur mit technischer Reinigung, vorbeugender Instandhaltung, umfassender Funktionsprüfung und mindestens 24 Monaten Garantie. Für Einkauf und Instandhaltung schafft das Planungssicherheit, gerade wenn ein Neugerät nicht mehr regulär beschaffbar ist oder wenn ein mechanisch passender, aber projektseitig aufwendiger Nachfolger zunächst noch vermieden werden soll.

Welcher Nachfolger ist für 6AV6641-0BA11-0AX0 geeignet?

Siemens weist im SiePortal auf den Nachfolger 6AV6641-0BA11-0AX1 hin. Für eine weitergehende Modernisierung nennt Siemens außerdem das KP400 Basic color PN als innovativen Nachfolger des OP77A. Für Betreiber ist die Unterscheidung wichtig: Der direkte Nachfolger hält die Produktlinie näher zusammen, während das Basic Panel den Schritt in eine neuere HMI-Generation bedeutet. Vor einer Entscheidung sollten Einbauausschnitt, Schnittstellen, Projektierungssoftware und Busarchitektur geprüft werden, weil ein mechanisch passender Ersatz nicht automatisch eine kommunikative 1:1-Ablösung ist.

Mit welcher Software wird das OP77A projektiert?

Das OP77A wird mit WinCC flexible projektiert. Siemens nennt in der Lieferfreigabe, dass das Gerät ab WinCC flexible Compact projektierbar ist; auf Produktseiten wird zudem WinCC flexible 2004 Compact HSP bzw. 2004 SP1 oder höher genannt. Für Einkauf und Instandhaltung ist das relevant, weil ältere Projekte oft nur dann schnell wieder in Betrieb gehen, wenn die passende Engineering-Umgebung noch verfügbar ist. Wer einen Austausch auf ein neueres Basic Panel plant, muss deshalb nicht nur das Panel selbst betrachten, sondern auch die Softwarebasis der vorhandenen Visualisierung.

Passt ein Basic Panel mechanisch in den vorhandenen OP77A-Ausschnitt?

Für die mechanische Planung ist die Antwort oft ja, aber nicht ohne Prüfung der Tiefe und Frontmaße. Im Siemens-Migrationsleitfaden ist für das OP77A und das KP400 Basic color PN derselbe Einbauausschnitt von 135 × 171 mm angegeben. Gleichzeitig weist Siemens darauf hin, dass sich trotz identischer Ausschnittsmaße Gerätetiefe und Gehäusefront unterscheiden können. Genau das ist für den Umbau im Schaltschrank entscheidend. Wer eine schnelle Modernisierung plant, sollte daher neben dem Ausschnitt auch Einbautiefe, Frontüberstand, Kabelabgang und Kommunikationsanschluss vorab prüfen.

Kann ich das Projekt aus einem vorhandenen OP77A zurückholen und bearbeiten?

In der Praxis muss hier sauber getrennt werden: Backup/Wiederherstellung ist nicht dasselbe wie eine editierbare Projektquelle. Siemens beschreibt für das OP77A das Sichern und Wiederherstellen über ProSave. Im SPS-Forum wird dazu ausdrücklich erklärt, dass man ein Backup ziehen und auf ein anderes Panel wiederherstellen kann, aber nicht automatisch eine bearbeitbare Projektdatei zurückbekommt. Für Betreiber bedeutet das: Wenn kein Engineering-Projekt mehr vorhanden ist, sollte vor jedem Gerätewechsel zuerst geprüft werden, ob Backup-Dateien, Projektarchive oder ein vorhandener Projektierungsrechner noch verfügbar sind.

Lohnt sich bei einem OP77A eher Reparatur oder Austausch?

Eine Reparatur lohnt sich besonders dann, wenn die bestehende Visualisierung, die Verdrahtung und die serielle Kommunikationsstruktur erhalten bleiben sollen. Das ist bei Bestandsanlagen oft der schnellste Weg zurück in die Produktion. Ein Austausch ist dann interessant, wenn bereits mehrere Altersrisiken gleichzeitig sichtbar sind oder wenn ohnehin eine Modernisierung von HMI, Kommunikation und Engineering geplant ist. EICHLER weist für Reparatur, Austausch und Gebrauchtgeräte jeweils 1–3 Tage aus; die Reparatur umfasst zusätzlich Reinigung, vorbeugende Instandhaltung, Funktionsprüfung und mindestens 24 Monate Garantie. Damit ist Reparatur oft die wirtschaftlichere Sofortmaßnahme, während der Austausch eher die strategische Lösung ist.

Ist 6AV6641-0BA11-0AX0 noch kurzfristig verfügbar?

Für die kurzfristige Beschaffung im Servicefall ist das ein wichtiger Punkt. Aktuell sind bei EICHLER Austauschgeräte und gebrauchte Geräte jeweils mit 1–3 Tagen ausgewiesen; auch die Reparatur ist mit 1–3 Tagen angegeben. Neugeräte laufen über Anfrage. Für Einkäufer bedeutet das: Auch bei einem obsoleteren Panel bestehen noch realistische Wege, um Stillstand schnell zu reduzieren, ohne sofort eine komplette HMI-Migration umzusetzen. Für Entscheider ist das relevant, weil sich damit Downtime, Ersatzteilstrategie und Retrofit-Timing besser steuern lassen.
