SIEMENS 6SL3120-2TE13-0AA4

Was ist 6SL3120-2TE13-0AA4 und wo wird es eingesetzt

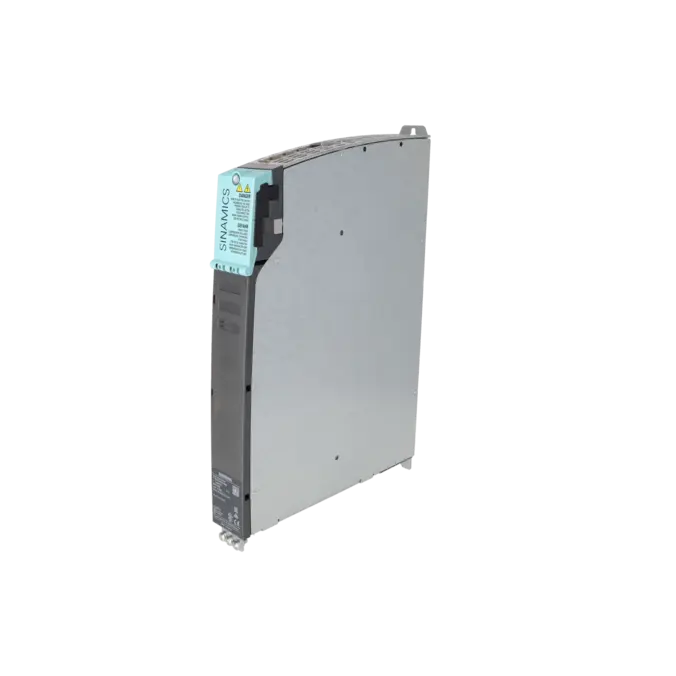

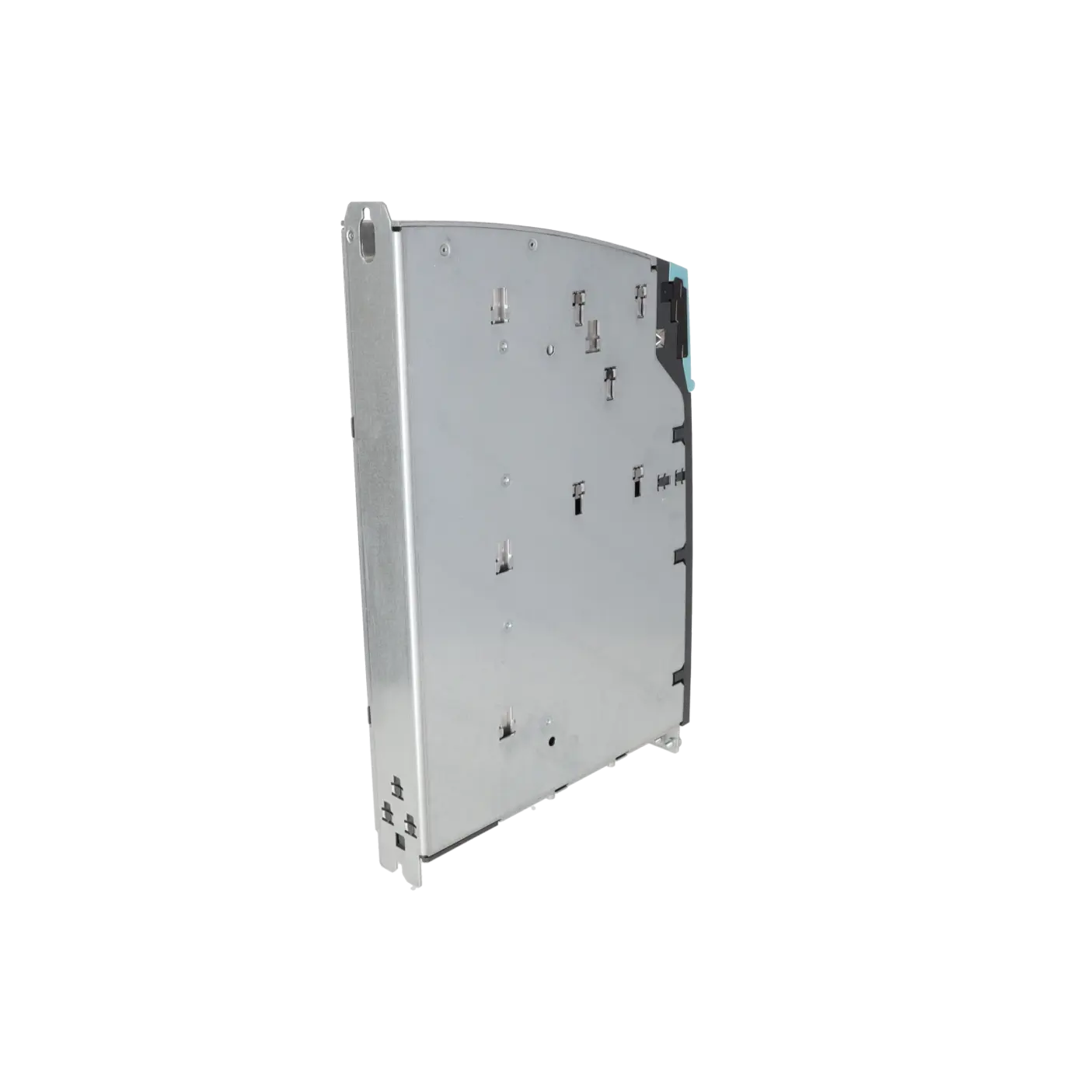

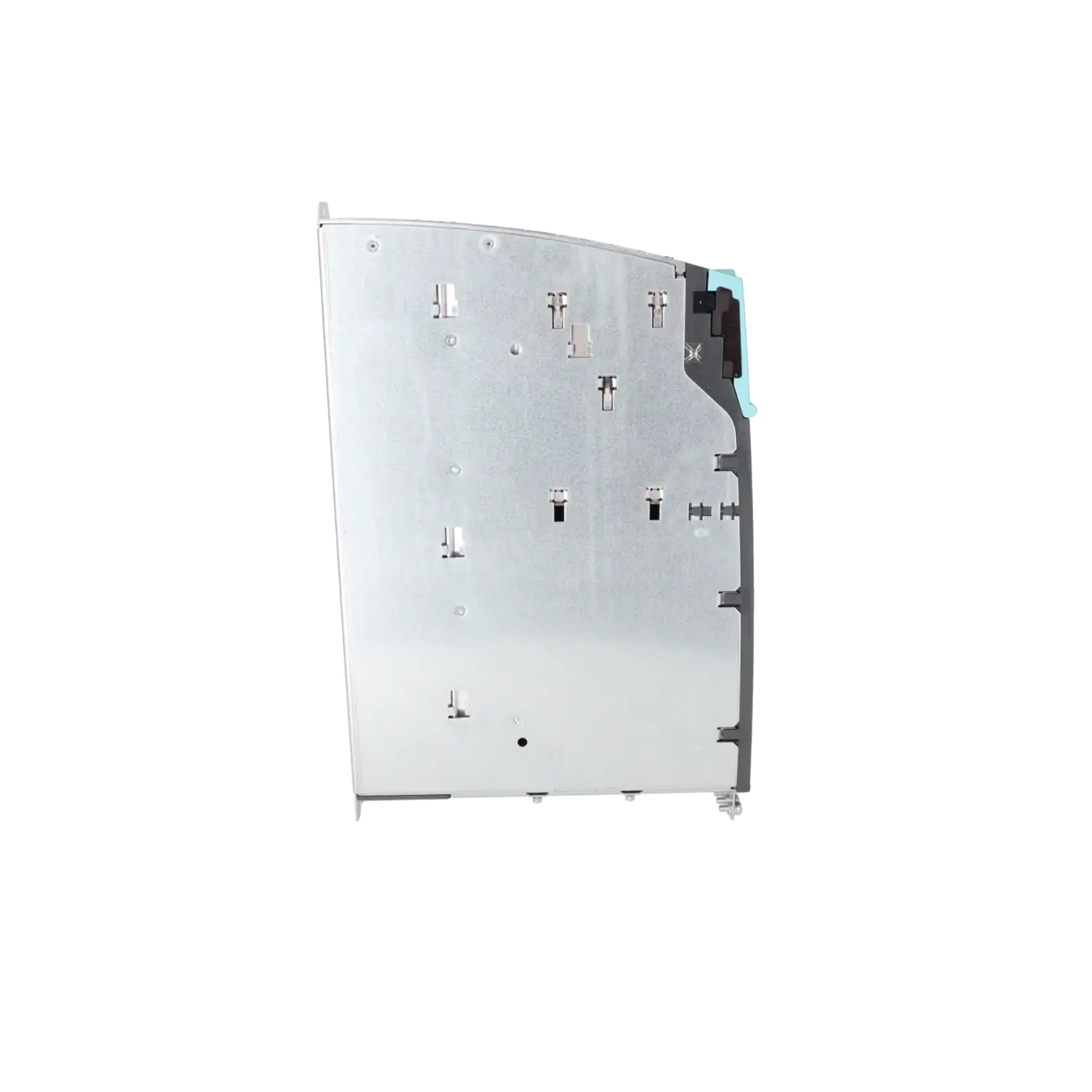

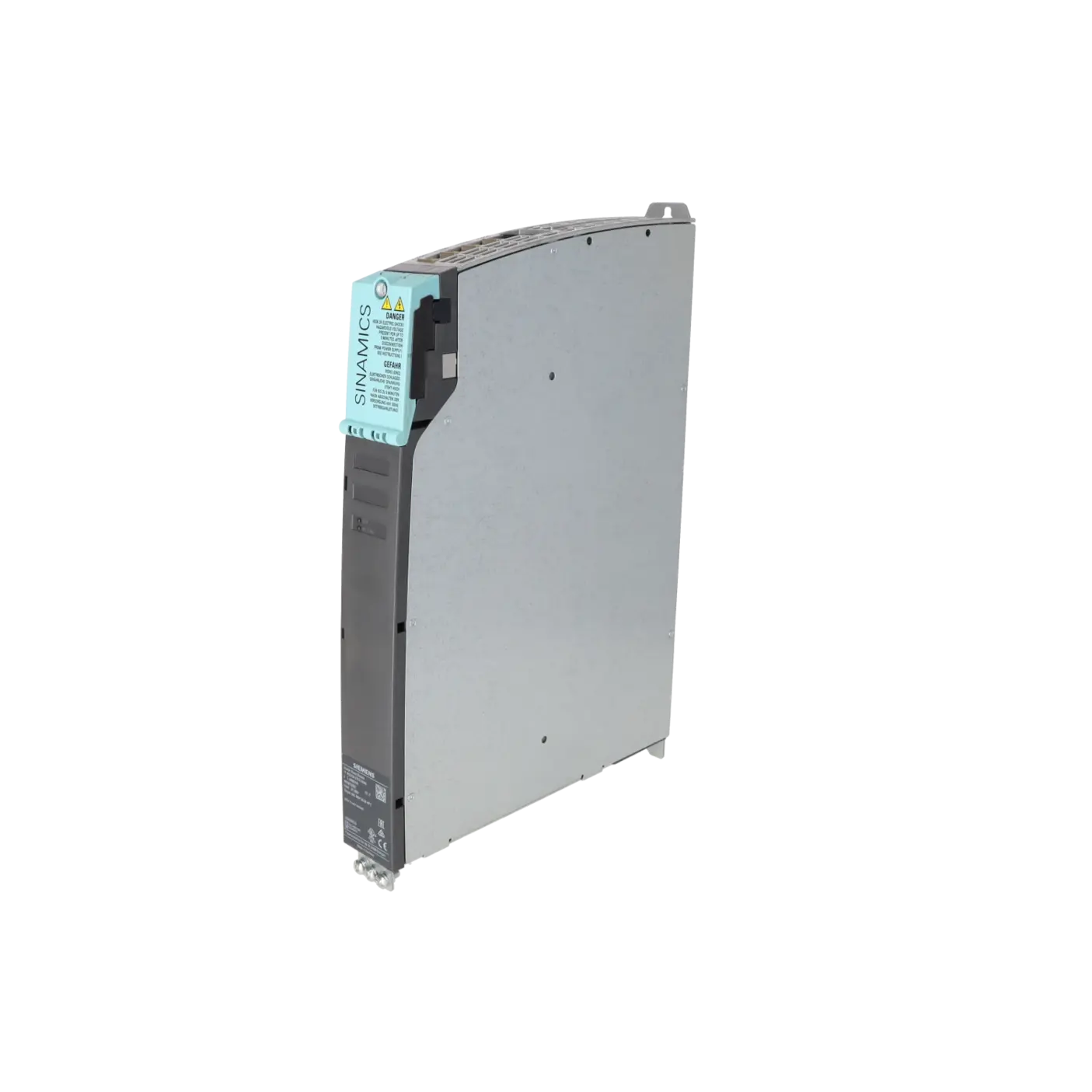

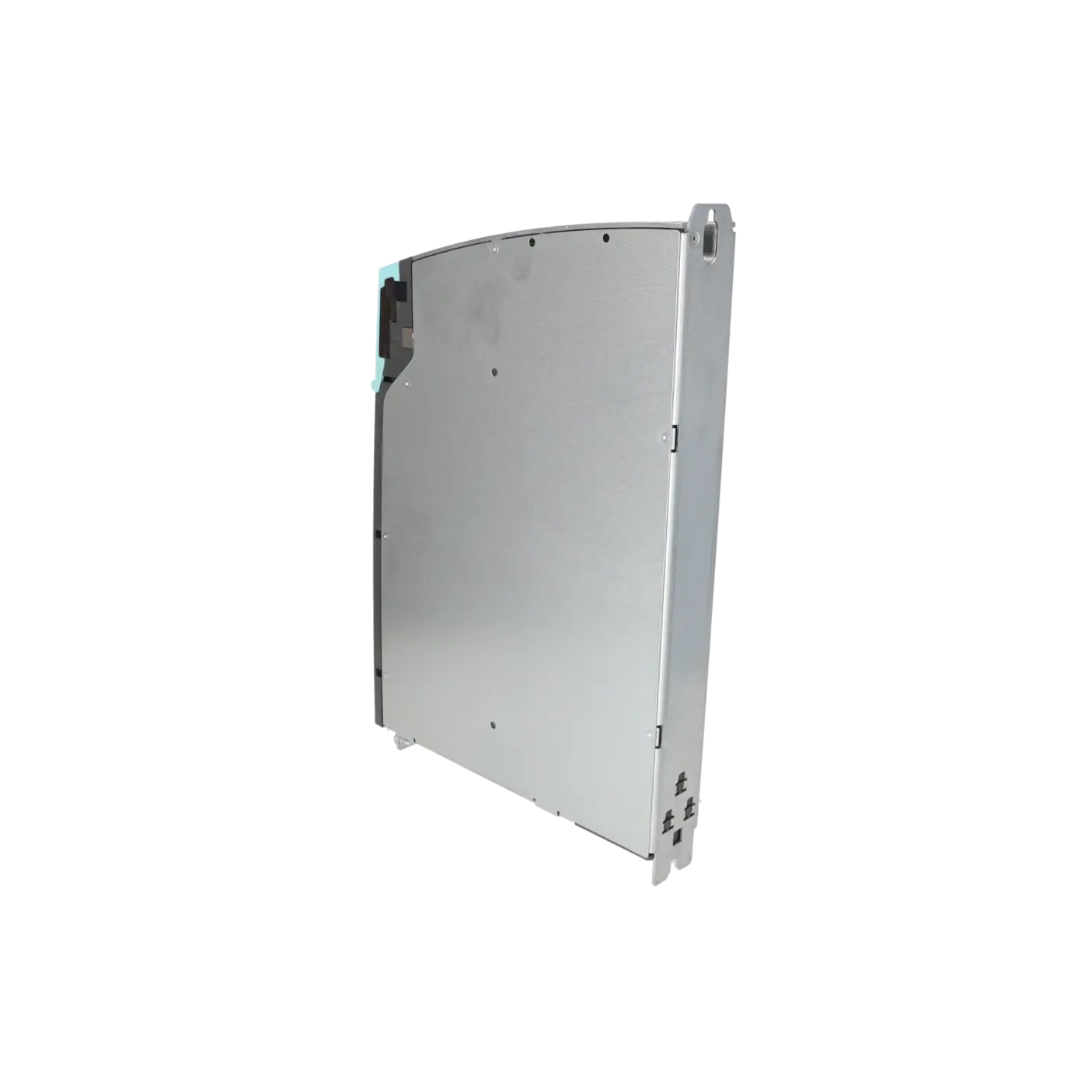

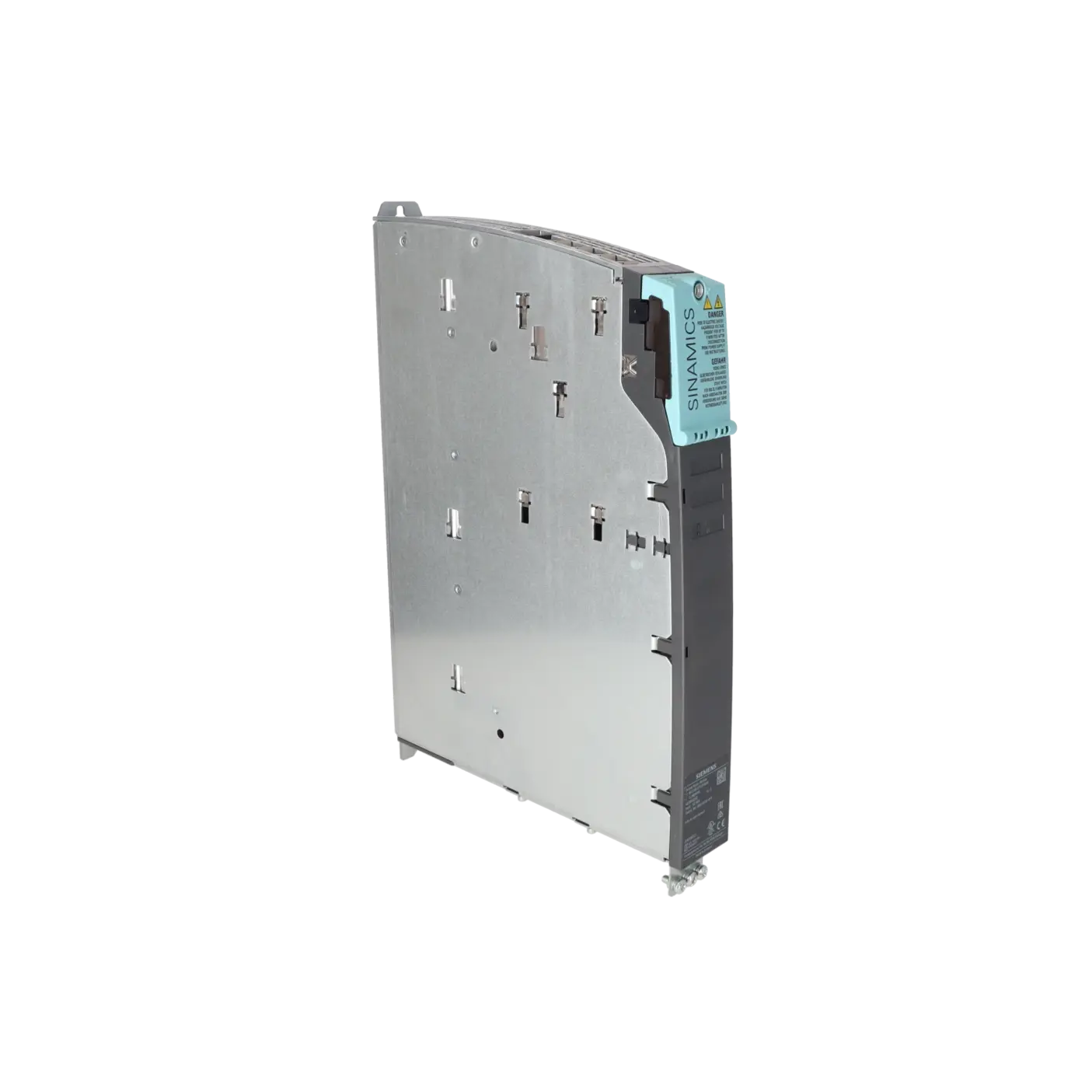

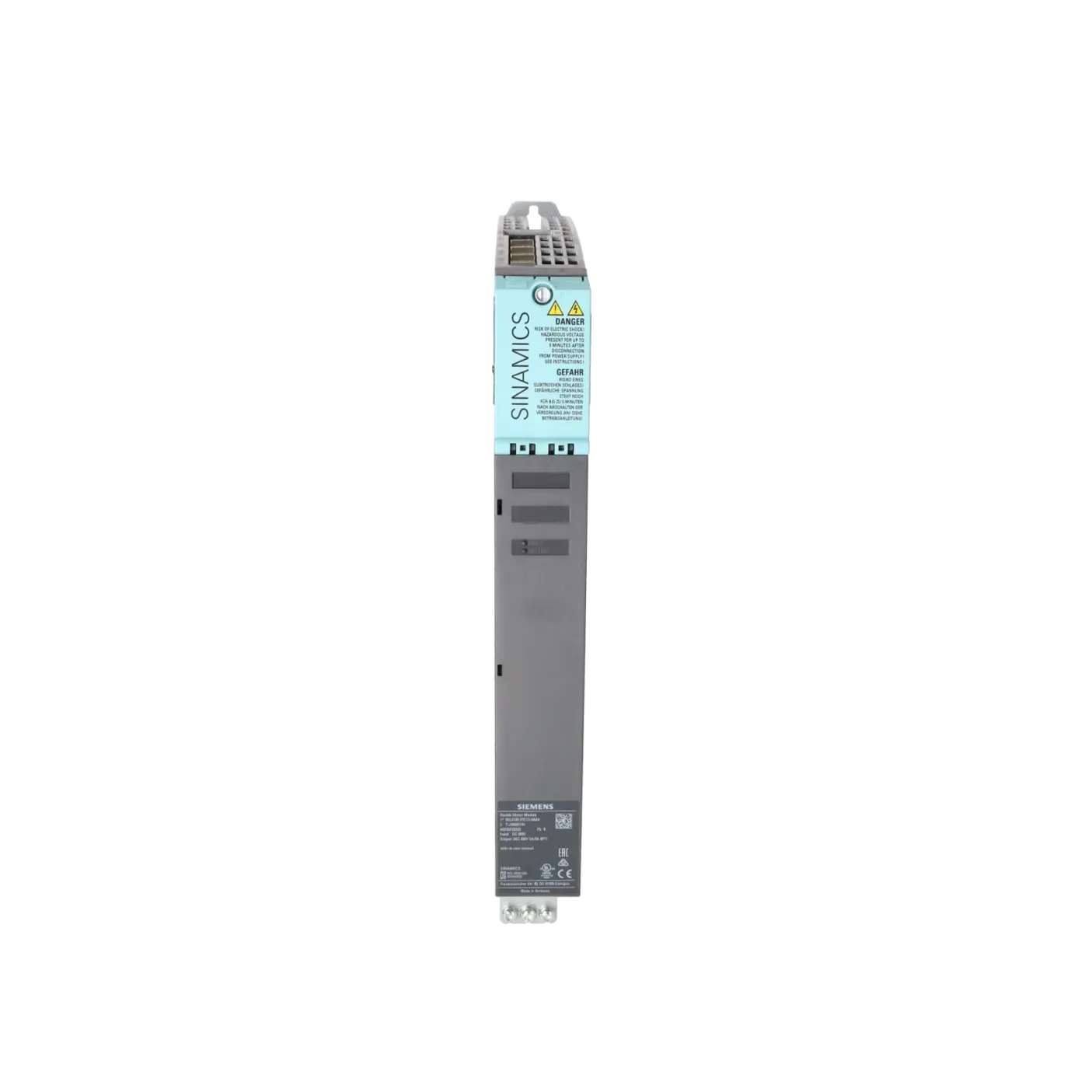

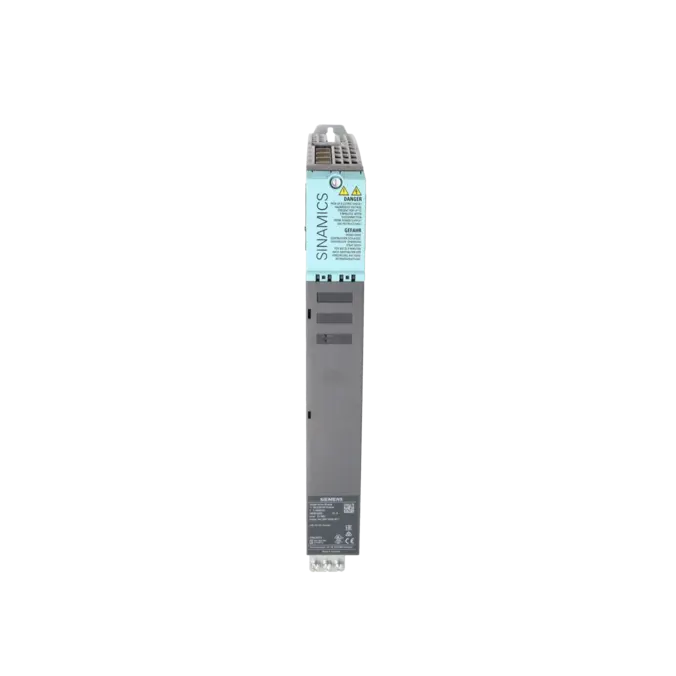

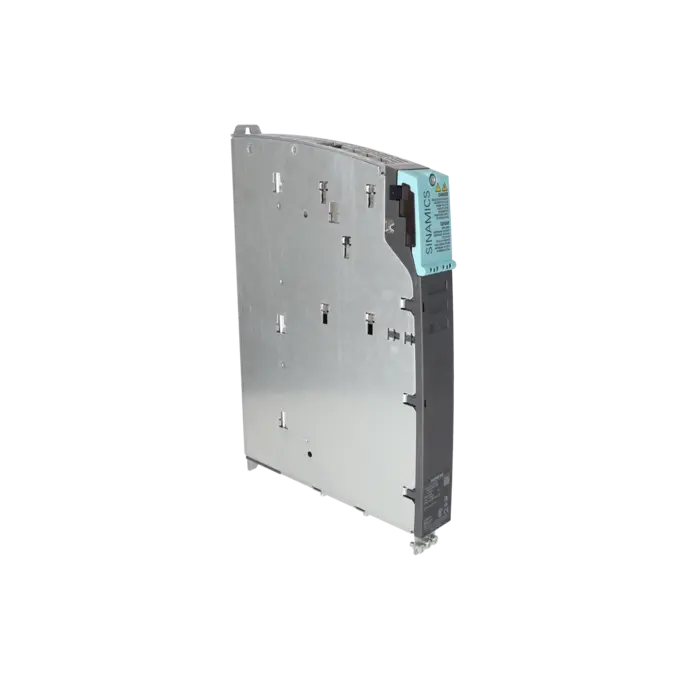

Das SIEMENS 6SL3120-2TE13-0AA4 ist ein SINAMICS S120 Double Motor Module in Booksize-Bauform. Laut Siemens und EICHLER arbeitet das Modul mit 600 V DC Zwischenkreisspannung und stellt 3AC 400 V mit 3 A/3 A bereit. Als Double Motor Module ist es für zwei Motoranschlüsse innerhalb eines S120-Mehrantriebssystems ausgelegt. Das macht die Baugruppe besonders interessant für kompakte Maschinen und Anlagen, in denen mehrere Achsen platzsparend im Schaltschrank integriert werden müssen. Die Booksize-Ausführung unterstützt genau dieses Konzept: geringe Baubreite, systemtypische Schnittstellen und eine enge Einbindung in die SINAMICS-S120-Architektur über DRIVE-CLiQ.

Überblick der wichtigsten technischen Daten und was diese bedeuten

Entscheidend sind DC 600 V Eingang, 3AC 400 V Ausgang, 2 x 3 A Nennstrom, interne Luftkühlung und die Booksize-Bauform. Siemens beschreibt die Baugruppe außerdem mit optimierten Pulsmustern, Unterstützung der Extended Safety Integrated-Funktionen und standardmäßig 2 DC-Link-Anschlüssen, 2 Anschlüssen für die 24-V-Elektronikversorgung, 4 DRIVE-CLiQ-Buchsen, 2 Motoranschlüssen, 2 sicheren Stillstandseingängen, 2 Bremsansteuerungen sowie 2 Temperaturfühlereingängen. Für Instandhalter heißt das: Das Modul ist auf zwei Achsen in einem kompakten Mehrantriebsverbund ausgelegt. Für die Beschaffung sind zusätzlich die physischen Eckdaten relevant: Am Markt werden ca. 380 x 50 x 270 mm genannt; auf der EICHLER-Seite ist ein Nettogewicht von 5,3 kg hinterlegt.

Produktstatus, Life-Cycle-Status und Obsoleszenzstatus

Für Einkauf und Ersatzteilmanagement ist der Life-Cycle-Status zentral. EICHLER weist für den Artikel Produktstatus EOP: 2018-10-01 aus. Siemens veröffentlichte später für betroffene SINAMICS-S120-Booksize-Motor-Modules eine Produktauslaufinformation, nach der diese Module seit März 2020 nicht mehr verfügbar sind, auch nicht mehr als Ersatzteil; die betroffene Gruppe umfasst auch 6SL3120-2TE13-0AA4. Parallel führt Siemens mit 6SL3120-2TE13-0AD0 ein aktives 3A/3A-Double-Motor-Module in Booksize-D-Type. Siemens beschreibt die neueren Booksize-C/D-Type-Module als kompatible Weiterentwicklung. In der Praxis ist ein Austausch deshalb grundsätzlich naheliegend, muss aber immer gegen Topologie, Verdrahtung, Firmwarestand und Safety-Einbindung geprüft werden.

Die verfügbaren EICHLER Leistungen und wann sie relevant sind

Für dieses Modul bietet EICHLER mehrere versorgungssichernde Servicepfade an: Reparatur, Austausch, Gebraucht und Neu. Gerade bei obsoleten S120-Leistungsteilen ist die Reparatur auf Bauteilebene oft der richtige Weg, wenn die bestehende Maschine ohne Umbau weiterlaufen soll und ein Stillstand schnell beendet werden muss. EICHLER beschreibt Reparaturen auf Bauteilebene als wirtschaftliche Möglichkeit, den Lebenszyklus aktiver Baugruppen zu verlängern, ergänzt um Fehleranalyse, Kostenvoranschlag, Funktionstests im Prüfzentrum und Eilreparatur bei Maschinenstillstand. Für Beschaffung und Management ist zusätzlich wichtig, dass bei Reparatur und Verkauf bis zu 36 Monate Garantie und Gewährleistung möglich sind. Wenn wiederkehrende Verfügbarkeitsrisiken bestehen, hilft das Life Cycle Management, Versorgung und Bevorratung strategisch abzusichern.

Ist 6SL3120-2TE13-0AA4 abgekündigt?

Ja. Auf der EICHLER-Artikelseite ist für das Modul EOP: 2018-10-01 hinterlegt. Siemens nennt für die betroffene Booksize-Motor-Module-Baureihe zusätzlich, dass diese Geräte seit März 2020 nicht mehr verfügbar sind, auch nicht mehr als Ersatzteil. Für Betreiber bedeutet das: Die Versorgung läuft typischerweise nicht mehr über den regulären Herstellervertrieb des Altteils, sondern über Reparatur, Austausch, gebrauchte Baugruppen oder über eine technisch passende neuere Variante innerhalb der S120-Familie.

Gibt es einen kompatiblen Siemens-Nachfolger für 6SL3120-2TE13-0AA4?

Als aktive Siemens-Variante derselben 3A/3A-Leistungsklasse ist 6SL3120-2TE13-0AD0 gelistet. Die elektrischen Kerndaten bleiben dabei bei DC 600 V, 3AC 400 V und 3 A/3 A, allerdings handelt es sich um ein Booksize D-Type-Modul. Siemens beschreibt die neueren Booksize-C/D-Type-Module als kompatible Weiterentwicklung. Für die Praxis ist das ein sehr wichtiger Hinweis, ersetzt aber keine technische Freigabe: Vor dem Tausch sollten Topologie, Einbauraum, Verdrahtung, Firmwarestand, Safety-Funktionen und Motor-/Geberanbindung sauber abgeglichen werden.

Kann 6SL3120-2TE13-0AA4 repariert werden oder sollte ich ein Austauschgerät beschaffen?

Beides kann sinnvoll sein. Wenn die bestehende Achs- und Schrankstruktur unverändert bleiben soll, ist eine Reparatur auf Bauteilebene häufig wirtschaftlich und reduziert Migrationsaufwand. Wenn jede Stunde Stillstand zählt, ist ein Austauschgerät oft der schnellere Weg, um die Anlage kurzfristig wieder in Betrieb zu nehmen. EICHLER bietet für diesen Artikel genau diese Optionen an: Reparatur, Austausch, Gebraucht und Neu. Ergänzend nennt EICHLER Fehleranalyse, Prüfzentrum, Eilreparatur sowie bis zu 36 Monate Garantie/Gewährleistung auf Reparatur und Verkauf.

Welche technischen Daten muss ich vor einer Anfrage oder Bestellung unbedingt abgleichen?

Am wichtigsten sind die exakte Artikelnummer 6SL3120-2TE13-0AA4, der Modultyp Double Motor Module, DC 600 V Eingang, 3AC 400 V Ausgang, 3 A/3 A, die Booksize-Bauform und die interne Luftkühlung. Zusätzlich sollten Sie prüfen, ob die bestehende Anlage die gleichen Motoranschlüsse, DRIVE-CLiQ-Schnittstellen, Safe-Stop-/Bremsfunktionen und den vorhandenen Einbauraum nutzt. Gerade bei Altanlagen spart dieser Abgleich Zeit in Einkauf und Instandhaltung, weil Fehlbestellungen und unnötige Umbauten vermieden werden.

Welche Anschlüsse und Schnittstellen sind bei diesem Double Motor Module besonders wichtig?

Im laufenden Betrieb sind vor allem die 2 DC-Link-Anschlüsse, die 2 Anschlüsse für die 24-V-Elektronikversorgung, die 4 DRIVE-CLiQ-Buchsen und die 2 Motoranschlüsse relevant. Hinzu kommen 2 sichere Stillstandseingänge, 2 sichere Bremsansteuerungen und 2 Temperaturfühlereingänge. Diese Schnittstellen sind entscheidend für Diagnose, Topologie und Austauschbarkeit. Wenn bei einer Störung etwa die DRIVE-CLiQ-Kommunikation auffällig ist, sollte deshalb nicht nur das Modul selbst, sondern immer auch die Verkabelung und die Teilnehmerstruktur im gesamten S120-Verbund geprüft werden.

Wie lässt sich die Versorgung einer bestehenden S120-Anlage trotz Obsoleszenz absichern?

Sinnvoll ist eine Kombination aus Reparaturfähigkeit, Austauschstrategie und strategischer Bevorratung. EICHLER positioniert Reparaturen auf Bauteilebene ausdrücklich als Mittel zur Lebenszyklusverlängerung und bietet zusätzlich Verkauf, Austausch und Life Cycle Management an. Für Betreiber mit kritischen Anlagen ist das besonders relevant, wenn das Originalteil herstellerseitig nicht mehr verfügbar ist. Dann geht es nicht nur um die nächste Störung, sondern um eine belastbare Versorgung über die restliche Anlagenlaufzeit hinweg. Genau dafür sind planvolle Ersatzteilstrategien, geprüfte Austauschbaugruppen und dokumentierte Reparaturpfade wichtig.
